Ball Valve Flange Type: Giải pháp tối ưu cho hệ thống áp suất cao công nghiệp

Trong môi trường vận hành công nghiệp, các hệ thống đường ống thường xuyên phải đối mặt với tình trạng áp lực cao, nhiệt độ biến thiên liên tục và những rung động mạnh từ máy bơm hoặc máy nén. Thực tế vận hành cho thấy, nếu sử dụng các loại kết nối lỏng lẻo, hệ thống rất dễ gặp phải tình trạng rò rỉ lưu chất, kết nối không ổn định, gây mất an toàn và khó bảo trì định kỳ. Những vấn đề này không chỉ làm giảm hiệu suất mà còn gây thiệt hại lớn về kinh tế nếu xảy ra sự cố dừng máy đột ngột.

Ball valve flange type (van bi mặt bích) đã trở thành một trong những dòng van tin cậy nhất hiện nay nhờ vào kiểu kết nối mặt bích bền vững và khả năng làm kín tuyệt vời. Việc sử dụng mặt bích giúp phân bổ lực đều lên bề mặt kết nối, đảm bảo độ kín khít ngay cả trong những điều kiện khắc nghiệt nhất. Đây là giải pháp then chốt giúp kiểm soát dòng chảy an toàn, giảm thiểu rủi ro rò rỉ và tối ưu hóa quy trình bảo dưỡng cho mọi nhà máy hiện đại.

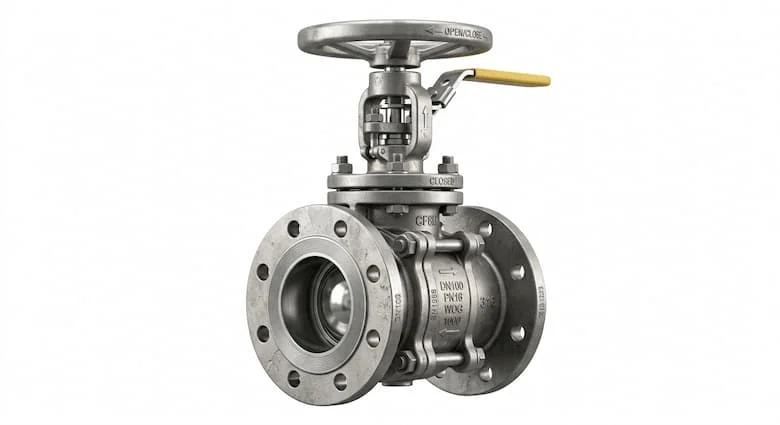

What is a ball valve flange type?

Ball valve flange type là một loại van công nghiệp sử dụng thiết kế hai đầu thân van dạng mặt bích để kết nối với hệ thống đường ống. Khác với các dòng van nối ren hay hàn, loại van này cho phép lắp đặt và tháo rời một cách nhanh chóng bằng hệ thống bu lông và đai ốc. Cơ chế cốt lõi của van là một viên bi có lỗ xuyên tâm (ball) xoay bên trong thân van để kiểm soát dòng chảy.

Một cách ngắn gọn, van bi mặt bích là thiết bị điều khiển dòng chảy sử dụng mặt bích để cố định vào đường ống và cơ chế bi xoay 90 độ để đóng hoặc mở hoàn toàn lưu chất. Đặc điểm này giúp van không chỉ bền bỉ về mặt cơ khí mà còn cực kỳ linh hoạt trong việc vận hành từ xa hoặc thủ công.

Working principle of flanged ball valves

Nguyên lý hoạt động của van bi mặt bích dựa trên chuyển động quay của viên bi bên trong thân van. Khi người vận hành xoay tay gạt hoặc kích hoạt bộ truyền động (actuator), lực sẽ truyền qua trục van (stem) làm viên bi quay một góc 90 độ. Khi lỗ của viên bi nằm trùng với hướng đường ống, van ở trạng thái mở hoàn toàn. Ngược lại, khi xoay bi một góc vuông, lỗ bị chặn lại, giúp ngắt dòng chảy một cách dứt khoát.

Vì sao van bi đóng mở nhanh? Do chỉ cần một hành trình quay đúng 90 độ (quarter-turn), van bi có tốc độ đóng mở vượt trội so với van cổng hay van cầu. Điều này cực kỳ quan trọng trong các tình huống ngắt khẩn cấp. Bên cạnh đó, kết nối mặt bích (flange connection) sở hữu khả năng chịu áp lực tốt nhờ diện tích tiếp xúc lớn giữa hai bề mặt bích, kết hợp với gasket (gioăng) được siết chặt bởi nhiều bu lông, giúp triệt tiêu hoàn toàn khả năng rò rỉ tại điểm nối.

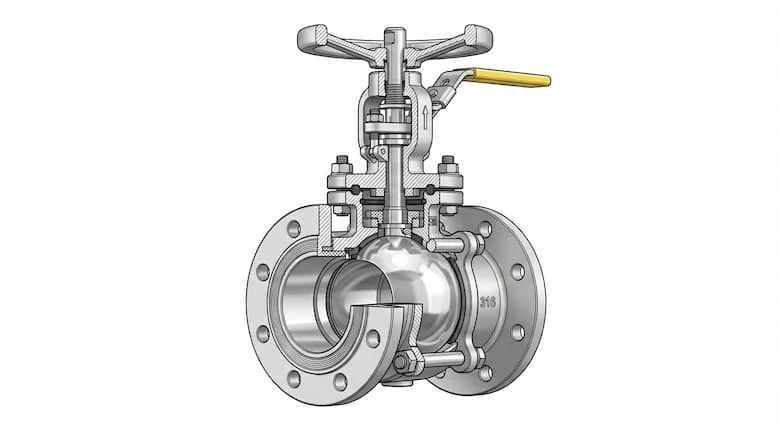

Structure of van bi mặt bích

Cấu tạo của một bộ van bi mặt bích bao gồm nhiều thành phần được chế tác chính xác:

• Valve body (Thân van): Thường được đúc từ inox (stainless steel), gang (cast iron) hoặc thép carbon (WCB). Thân van có tích hợp hai mặt bích đúc liền khối để tăng cường khả năng chịu lực.

• Ball (Bi van): Làm từ inox đánh bóng loáng để giảm ma sát, đảm bảo đóng mở nhẹ nhàng và chống mài mòn.

• Stem (Trục van): Bộ phận truyền động quay từ tay gạt xuống viên bi.

• Seats & seals (Ghế van và gioăng): Thường dùng vật liệu PTFE (Teflon) cho môi trường thông thường hoặc Metal seat cho môi trường nhiệt độ cao.

• Flanges (Mặt bích): Được sản xuất theo các tiêu chuẩn quốc tế như ANSI (Mỹ), JIS (Nhật), DIN (Đức) để đảm bảo tính lắp lẫn toàn cầu.

Phân tích chuyên sâu: Việc lựa chọn vật liệu seat là cực kỳ quan trọng; nếu chọn sai (ví dụ dùng PTFE cho nhiệt độ trên 250°C), gioăng sẽ bị nóng chảy gây rò rỉ. Tương tự, tiêu chuẩn mặt bích quyết định khả năng lắp đặt; bạn không thể lắp một chiếc van chuẩn JIS vào hệ thống chuẩn ANSI mà không có bộ chuyển đổi.

Common types of flanged ball valves

Hiện nay, ball valve flange type được chia thành nhiều dòng để phù hợp với từng nhu cầu cụ thể:

1. Floating ball valve (Bi nổi): Viên bi được giữ bởi hai vòng đệm và có xu hướng ép chặt vào seat phía hạ lưu dưới áp suất của lưu chất. Phù hợp cho hệ thống áp suất trung bình và thấp.

2. Trunnion mounted ball valve (Bi có trục đỡ): Viên bi được cố định bởi trục đỡ ở trên và dưới, giúp van chịu được áp suất rất cao mà không làm biến dạng seat.

3. Full port ball valve: Lỗ của viên bi bằng với đường kính trong của ống, giúp lưu lượng đạt tối đa và giảm thiểu sụt áp.

4. Reduced port ball valve: Lỗ bi nhỏ hơn đường kính ống một cấp, giúp tiết kiệm chi phí và giảm kích thước van.

5. Manual and actuated flanged ball valve: Bao gồm loại vận hành bằng tay gạt, khí nén hoặc điện để tự động hóa quy trình sản xuất.

Technical specifications to consider

Dưới đây là bảng thông số kỹ thuật tiêu biểu khi lựa chọn van bi mặt bích:

Giải thích: Bạn nên dùng inox 316 khi lưu chất có tính axit hoặc làm việc trong môi trường biển để chống ăn mòn hóa học. Việc chọn đúng pressure rating là yếu tố sống còn để đảm bảo thân van không bị nứt vỡ dưới áp lực làm việc thực tế.

Flanged ball valve vs threaded ball valve

Sự khác biệt giữa kết nối mặt bích và nối ren ảnh hưởng trực tiếp đến quy mô ứng dụng:

Trong các hệ thống lớn, kết nối mặt bích là lựa chọn ưu tiên vì nó cho phép tháo van ra bảo trì mà không cần phải cắt rời đường ống như van nối hàn, đồng thời bền hơn nhiều so với mối nối ren dễ bị hở theo thời gian.

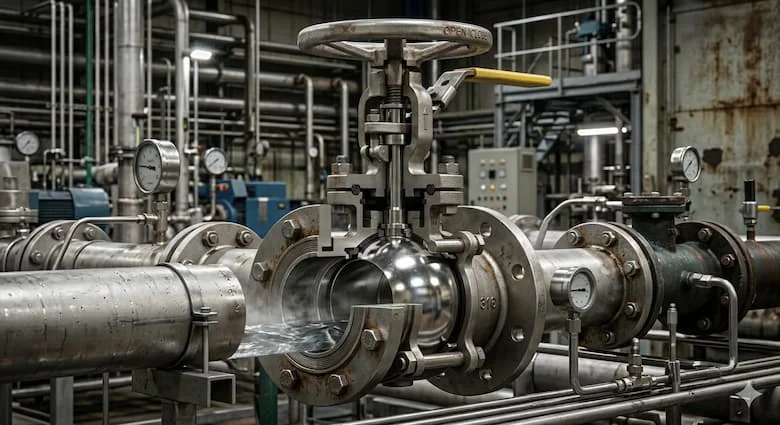

Applications of ball valve flange type

Nhờ tính linh hoạt, ball valve flange type được ứng dụng rộng rãi trong:

• Xử lý nước: Kiểm soát nước cấp và nước thải nhà máy.

• Dầu khí & Hóa chất: Chịu được các lưu chất ăn mòn và áp suất lớn.

• Hệ thống hơi nóng (Steam): Sử dụng loại chịu nhiệt cao trong các lò hơi.

• HVAC & Thực phẩm: Đảm bảo độ kín và an toàn vệ sinh.

Case thực tế: Trong các nhà máy hóa chất tại Việt Nam, van bi mặt bích inox 316 là lựa chọn hàng đầu để ngăn chặn sự ăn mòn của axit, đảm bảo hệ thống vận hành liên tục 24/7 mà không lo rò rỉ gây ô nhiễm môi trường.

Common mistakes when selecting flanged ball valves

• Chọn sai vật liệu: Dùng gang cho hóa chất làm van bị thủng thân nhanh chóng.

• Không đúng tiêu chuẩn mặt bích: Mua van chuẩn DIN nhưng đường ống chuẩn JIS dẫn đến không thể bắt bu lông.

• Chọn sai áp suất: Sử dụng van PN10 cho đường ống có áp suất đỉnh 15 bar gây nổ van.

• Không kiểm tra nhiệt độ: Lưu chất quá nóng làm biến dạng seat PTFE, khiến van không thể đóng kín.

How to choose the right flanged ball valve

Để chọn đúng loại van, hãy tuân thủ checklist sau:

1. Xác định lưu chất: Nước, khí, hơi hay hóa chất?

2. Kiểm tra áp suất vận hành: Cần bao nhiêu bar (PN)?

3. Xác định dải nhiệt độ: Thấp nhất và cao nhất là bao nhiêu?

4. Lựa chọn tiêu chuẩn mặt bích: Hệ thống đang dùng ANSI, JIS hay DIN?

5. Chọn kiểu vận hành: Tay gạt thủ công hay cần lắp đầu điều khiển điện/khí nén?

Installation and maintenance tips

• Căn chỉnh mặt bích: Đảm bảo hai mặt bích đồng tâm trước khi siết bu lông.

• Dùng gasket phù hợp: Gioăng đệm phải chịu được lưu chất và nhiệt độ.

• Siết bu lông đều lực: Siết theo sơ đồ đối xứng để tránh làm vênh mặt bích.

• Bảo trì định kỳ: Kiểm tra phần trục van và seals xem có dấu hiệu khô mỡ hay rò rỉ không.

Frequently Asked Questions (FAQ)

1. What is a ball valve flange type?

Là dòng van bi công nghiệp sử dụng kết nối mặt bích ở hai đầu để gắn vào đường ống, dùng một viên bi xoay để điều tiết dòng chảy.

2. What is the advantage of flanged connection?

Kết nối mặt bích giúp chịu áp suất cao hơn, chống rung động tốt hơn và cực kỳ dễ dàng tháo lắp để bảo trì so với các kiểu nối khác.

3. Can flanged ball valves handle high pressure?

Có, đặc biệt là dòng Trunnion Mounted có thể chịu áp suất lên đến hàng trăm bar trong ngành dầu khí.

4. Which material is best for corrosive fluids?

Inox 316 (CF8M) là vật liệu tối ưu nhất cho các lưu chất có tính ăn mòn cao.

5. What is the difference between floating and trunnion ball valves?

Bi nổi (Floating) dựa vào áp suất đẩy bi vào seat, dùng cho áp suất thấp. Bi có trục đỡ (Trunnion) cố định viên bi, dùng cho áp suất cao để giảm tải lên vòng đệm.

Kết Luận

Sử dụng ball valve flange type không chỉ mang lại kết nối đường ống vững chắc mà còn đảm bảo hiệu suất làm kín tuyệt vời và độ bền vượt trội trong các môi trường công nghiệp khắc nghiệt. Việc hiểu rõ cấu tạo, nguyên lý và các tiêu chuẩn kỹ thuật sẽ giúp bạn lựa chọn được sản phẩm tối ưu, bảo vệ hệ thống khỏi các rủi ro rò rỉ và hư hỏng.
