Tiêu Chuẩn Van Nước: Cẩm Nang Toàn Diện Để Lựa Chọn Và Vận Hành Hệ Thống An Toàn

Việc lựa chọn thiết bị cho hệ thống đường ống không chỉ dừng lại ở kích thước to hay nhỏ. Trong giới kỹ thuật, tiêu chuẩn van nước được ví như "ngôn ngữ chung" để đảm bảo mọi chi tiết từ mặt bích, bulong đến khả năng chịu áp lực đều khớp nối hoàn hảo. Một sai sót nhỏ trong việc xác định tiêu chuẩn có thể dẫn đến những sự cố nghiêm trọng, làm gián đoạn toàn bộ quy trình vận hành của nhà máy hoặc tòa nhà.

Vì Sao Chọn Sai Tiêu Chuẩn Van Nước Có Thể Gây Rò Rỉ Và Hỏng Hệ Thống?

Trong thực tế thi công, không hiếm trường hợp kỹ thuật viên đặt mua van nhưng khi lắp đặt lại không thể kết nối được với hệ thống hiện hữu. Tình huống phổ biến nhất là van không lắp vừa mặt bích dù cùng một kích thước đường ống. Điều này xảy ra do sự khác biệt về tâm lỗ bulong giữa các hệ tiêu chuẩn như JIS (Nhật) và ANSI (Mỹ).

Bên cạnh đó, việc chọn sai tiêu chuẩn van công nghiệp về áp suất còn dẫn đến những hậu quả khôn lường:

• Rò rỉ tại điểm kết nối: Sai tiêu chuẩn ren hoặc sai số mặt bích khiến đệm kín (gasket) không được ép đều, gây thất thoát lưu chất.

• Áp lực vượt tải: Van được thiết kế cho áp lực thấp (ví dụ PN10) nếu lắp vào hệ thống áp cao (PN25) sẽ gây biến dạng đĩa van hoặc bục thân van.

• Hệ lụy kinh tế: Bạn sẽ phải đối mặt với chi phí thay thế gấp đôi, thời gian dừng vận hành (downtime) kéo dài và giảm tuổi thọ đáng kể của cả hệ thống máy bơm, đường ống.

Hiểu rõ tiêu chuẩn van nước ngay từ khâu thiết kế không chỉ là yêu cầu kỹ thuật mà còn là bài toán tối ưu chi phí đầu tư dài hạn.

Tiêu Chuẩn Van Nước Là Gì?

Tiêu chuẩn van nước là bộ quy chuẩn kỹ thuật quốc tế hoặc quốc gia quy định chi tiết về kích thước hình học, vật liệu chế tạo, khả năng chịu áp suất, nhiệt độ và phương thức kết nối (ren, mặt bích, hàn) của van.

Mục đích cốt lõi của các bộ tiêu chuẩn này bao gồm:

1. Tính đồng bộ: Đảm bảo van từ nhà sản xuất A lắp vừa khít với mặt bích của nhà sản xuất B.

2. An toàn vận hành: Xác lập giới hạn làm việc an toàn để tránh cháy nổ hoặc sự cố đường ống.

3. Khả năng thay thế: Dễ dàng tìm kiếm thiết bị tương đương trên thị trường khi cần bảo trì, sửa chữa.

Ví dụ dễ hiểu: Một chiếc van sản xuất theo tiêu chuẩn JIS (Nhật Bản) sẽ có thông số lỗ bulong khác hoàn toàn với van tiêu chuẩn ANSI (Mỹ), dù cả hai đều dùng cho ống phi 114mm (DN100). Do đó, chúng không thể hoán đổi cho nhau nếu không có bộ chuyển đổi phức tạp.

Nguyên Lý Hoạt Động Và Vai Trò Của Tiêu Chuẩn Trong Hệ Thống Đường Ống

Mỗi bộ tiêu chuẩn không chỉ là những con số vô hồn, chúng phản ánh nguyên lý vận hành dựa trên vật lý học và cơ tính vật liệu. Tiêu chuẩn trực tiếp quyết định:

• Kích thước mặt bích: Độ dày, đường kính ngoài và số lượng lỗ bulong.

• Mối quan hệ Áp suất - Nhiệt độ: Khi nhiệt độ tăng, khả năng chịu áp của vật liệu giảm. Các tiêu chuẩn quy định rõ biểu đồ này để tránh quá tải.

• Vật liệu thân van: Quy định hàm lượng carbon trong thép hoặc mác inox (như CF8/CF8M) để đảm bảo độ bền hóa học.

Nhiều người thường nhầm lẫn giữa kích thước danh nghĩa (DN) và áp lực danh nghĩa (PN). Trong khi DN chỉ đường kính lỗ rỗng của van, thì PN (hoặc Class/K) mới là thông số quyết định độ dày và khả năng chịu tải. Việc đồng bộ tiêu chuẩn trong các hệ thống Cấp nước, HVAC, PCCC hay Hóa chất là điều kiện tiên quyết để tránh hiện tượng "lệch lỗ bulong" hoặc rung lắc hệ thống khi vận hành.

Các Tiêu Chuẩn Van Nước Phổ Biến Hiện Nay

Trên thị trường Việt Nam hiện nay, có 4 hệ tiêu chuẩn chính mà bạn cần nắm vững:

Tiêu chuẩn JIS (Japanese Industrial Standards)

Có nguồn gốc từ Nhật Bản, cực kỳ phổ biến trong các nhà máy của Nhật, Hàn và các hệ thống dân dụng tại Việt Nam.

• Ký hiệu áp lực: 5K, 10K, 16K, 20K.

• Đặc điểm: Thiết kế tối ưu, gọn nhẹ, phù hợp với hầu hết các ứng dụng nước sạch và hơi nóng thông thường.

Tiêu chuẩn ANSI / ASME (Mỹ)

Đây là tiêu chuẩn khắt khe nhất, thường dùng trong ngành dầu khí, hóa chất và các nhà máy nhiệt điện.

• Phân cấp: Class 150, Class 300, Class 600...

• Ưu điểm: Khả năng chịu áp và nhiệt độ cực cao, độ dày thân van lớn.

Tiêu chuẩn DIN (Đức)

Đại diện cho tiêu chuẩn châu Âu (EN), DIN nổi tiếng với độ chính xác cơ khí cao.

• Ký hiệu: PN10, PN16, PN25, PN40.

• Ứng dụng: Rất phổ biến trong các dự án xử lý nước thải và nhà máy sản xuất thực phẩm.

Tiêu chuẩn BS (Anh)

Từng là tiêu chuẩn chủ đạo trong hệ thống cấp thoát nước tại Việt Nam nhờ di sản từ các dự án hạ tầng cũ. Hiện nay thường tương đồng với chuẩn ISO hoặc DIN trong nhiều thông số.

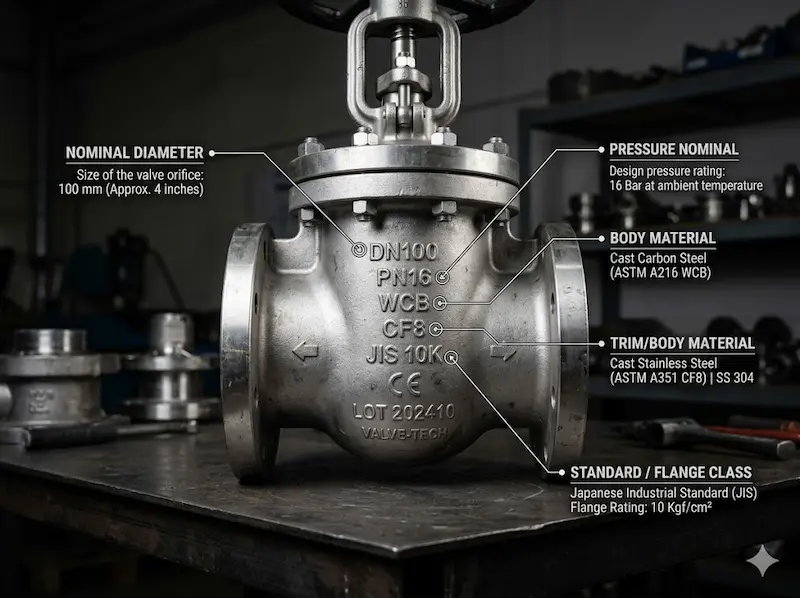

Cách Đọc Thông Số Trên Van Nước

Để không mua nhầm hàng, bạn cần biết cách "giải mã" các ký hiệu đúc trên thân van hoặc ghi trên tem nhãn:

Ví dụ thực tế: Một chiếc van có ghi DN80 PN16, bạn hiểu ngay đây là van cho ống phi 90mm, chịu được áp lực tối đa 16 bar và có mặt bích theo tiêu chuẩn DIN hoặc BS.

So Sánh Các Tiêu Chuẩn Van Nước

Việc lựa chọn tiêu chuẩn thường phụ thuộc vào xuất xứ của thiết kế hệ thống hoặc nguồn gốc của chủ đầu tư.

Lưu ý quan trọng: Không thể lắp lẫn mặt bích JIS vào van ANSI dù cùng kích thước DN. Khoảng cách tâm lỗ bulong và đường kính ngoài của chúng hoàn toàn khác nhau.

Tại Sao Cần Chọn Đúng Tiêu Chuẩn Van Nước?

Việc chọn van nước đúng tiêu chuẩn không chỉ là vấn đề khớp nối mà còn là vấn đề an toàn sinh mạng và tài sản. Khi chọn sai, hệ thống sẽ đối mặt với:

1. Lệch mặt bích: Khi cố tình siết bulong cho các mặt bích không cùng tiêu chuẩn, thân van sẽ bị ứng suất dư dẫn đến nứt vỡ theo thời gian.

2. Rung động hệ thống: Sự không đồng nhất tại các điểm nối tạo ra các xoáy lưu chất, gây rung lắc và tiếng ồn lớn.

3. Rủi ro cháy nổ: Trong hệ thống hơi nóng hoặc hóa chất, một sai sót nhỏ về tiêu chuẩn mặt bích van có thể gây bục đường ống, dẫn đến tai nạn lao động nghiêm trọng.

Những Sai Lầm Phổ Biến Khi Chọn Van Nước

Trong quá trình tư vấn kỹ thuật, chúng tôi nhận thấy khách hàng thường mắc các lỗi sau:

• Chỉ nhìn vào giá: Chọn van giá rẻ không rõ tiêu chuẩn dẫn đến việc không thể lắp đặt vào hệ thống hiện có.

• Nhầm lẫn giữa DN và "phi": Ví dụ, ống nhựa phi 60mm tương đương DN50, nhưng nhiều người lại đặt mua van DN60 (vốn không tồn tại phổ biến).

• Bỏ qua CO CQ: Mua hàng trôi nổi không có chứng chỉ xuất xứ và chất lượng, dẫn đến vật liệu không đúng như cam kết (ví dụ Inox 201 giả làm Inox 304).

Lời khuyên: Luôn đối chiếu bản vẽ kỹ thuật hoặc chụp ảnh tem van cũ gửi cho nhà cung cấp để được tư vấn chính xác nhất.

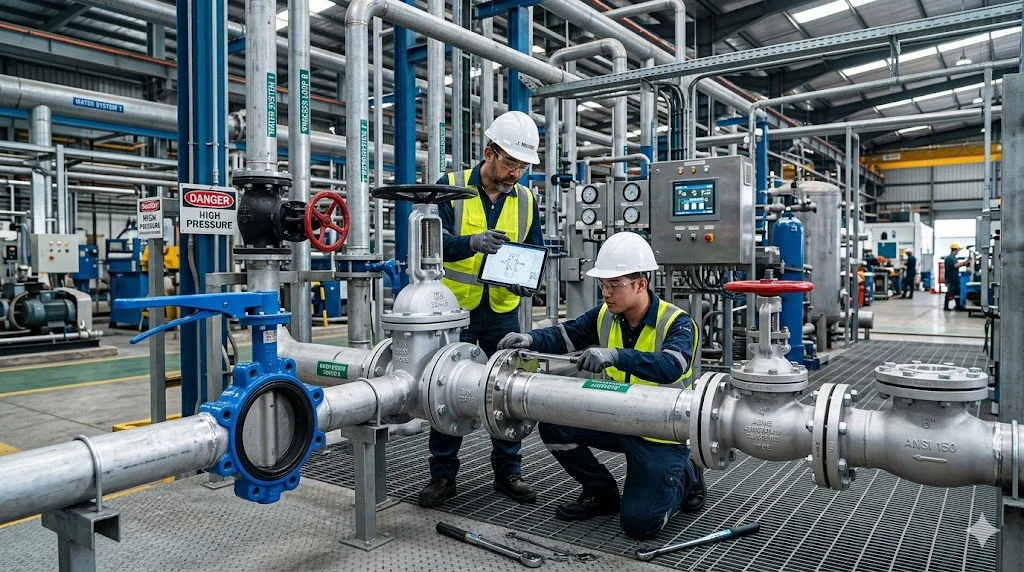

Checklist Chọn Tiêu Chuẩn của Van Nước Phù Hợp

Trước khi xuống tiền đặt hàng, hãy kiểm tra 6 yếu tố sau:

1. Môi chất: Nước sạch, nước thải, hóa chất hay hơi nóng?

2. Áp lực làm việc: Áp suất tối đa của hệ thống là bao nhiêu bar?

3. Kích thước đường ống: Xác định chính xác chỉ số DN.

4. Tiêu chuẩn mặt bích: Hệ thống hiện tại đang dùng chuẩn JIS, DIN hay ANSI?

5. Nhiệt độ vận hành: Van có phải chịu nhiệt độ trên 100°C không?

6. Vật liệu thân van: Cần gang, thép, inox hay nhựa?

FAQ: Câu Hỏi Thường Gặp Về Tiêu Chuẩn của Van Nước

1. Tiêu chuẩn van nước JIS và DIN có lắp chung được không?

Không. Khoảng cách tâm lỗ bulong và số lượng lỗ của hai tiêu chuẩn này khác nhau. Bạn cần dùng bộ chuyển đổi hoặc chọn đúng van cùng tiêu chuẩn.

2. PN16 tương đương bao nhiêu bar?

PN16 tương đương với áp suất làm việc tối đa là 16 bar (khoảng 16kg/cm²).

3. Van nước dân dụng thường dùng tiêu chuẩn nào?

Trong dân dụng tại Việt Nam, phổ biến nhất là tiêu chuẩn ren (BS) cho van nhỏ và tiêu chuẩn JIS 10K hoặc DIN PN16 cho các van mặt bích.

4. Làm sao biết van chịu được áp lực bao nhiêu?

Hãy nhìn ký hiệu PN hoặc Class được đúc nổi trên thân van hoặc kiểm tra trong catalogue của nhà sản xuất đi kèm.

Kết Luận: Hiểu Đúng Tiêu Chuẩn Van Để Vận Hành Bền Bỉ

Việc nắm vững kiến thức về tiêu chuẩn van nước là chìa khóa để xây dựng một hệ thống cơ điện an toàn và hiệu quả. Một lựa chọn đúng đắn từ đầu sẽ giúp bạn tiết kiệm hàng triệu đồng tiền bảo trì và loại bỏ hoàn toàn các rủi ro kỹ thuật không đáng có.

Đừng để hệ thống của bạn gặp nguy hiểm chỉ vì sai lệch một thông số mặt bích. Nếu bạn vẫn còn băn khoăn về việc chọn loại van nào phù hợp cho bản vẽ của mình, hãy liên hệ ngay với đội ngũ kỹ thuật chuyên nghiệp.
