Van Cổng Ty Chìm BB DN100: Cấu Tạo, Thông Số Và Cẩm Nang Lắp Đặt Chuẩn Kỹ Thuật

Vì Sao Chọn Sai Van Cổng DN100 Có Thể Gây Rò Rỉ Và Giảm Áp Hệ Thống?

Trong quá trình vận hành các đường ống cấp thoát nước hay hệ thống phòng cháy chữa cháy (PCCC), không ít kỹ sư và chủ đầu tư phải đối mặt với những sự cố nghiêm trọng: hệ thống rung lắc mạnh, rò rỉ nước liên tục tại các mối nối mặt bích, van đóng không khít hoặc lưu lượng dòng chảy bị sụt giảm bất thường. Những hiện tượng này không chỉ làm gián đoạn sản xuất mà còn tiêu tốn hàng chục triệu đồng chi phí sửa chữa, khắc phục.

Phần lớn các sự cố kể trên không đến từ chất lượng của thiết bị, mà xuất phát từ việc chọn sai dòng van hoặc không hiểu rõ các thông số kỹ thuật cốt lõi. Việc nhầm lẫn giữa cấu tạo ty chìm và ty nổi, hay việc bỏ qua ký hiệu tiêu chuẩn kết nối BB (Bolted Bonnet) dẫn đến tình trạng lắp đặt sai lệch, không đồng bộ với hệ thống cơ điện hiện tại.

Để giúp bạn tối ưu hóa hiệu suất vận hành và loại bỏ hoàn toàn các rủi ro kỹ thuật, bài viết này sẽ phân tích chi tiết về van cổng ty chìm bb dn100 – một trong những dòng thiết bị kiểm soát dòng chảy phổ biến nhất hiện nay. Từ định nghĩa, cấu tạo, thông số đến những kinh nghiệm thực tế, tất cả sẽ được mổ xẻ dưới góc nhìn của chuyên gia ngành van công nghiệp.

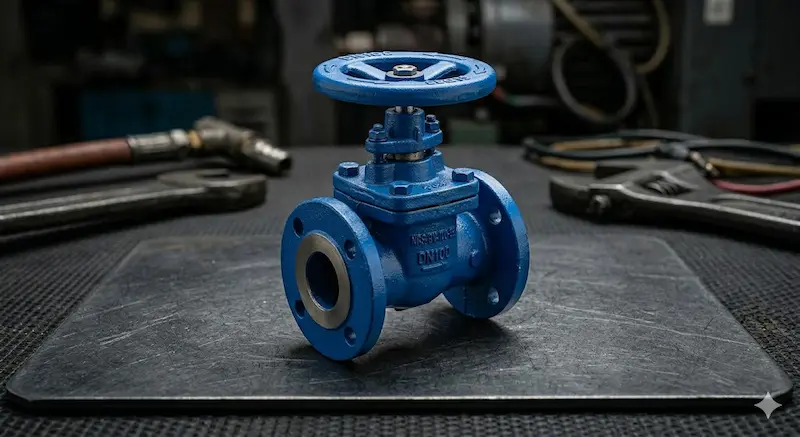

Van Cổng Ty Chìm BB DN100 Là Gì?

Van cổng ty chìm bb dn100 là loại van đóng mở dòng chảy sử dụng kết nối mặt bích, kích thước DN100 (4 inch), thường dùng trong hệ thống cấp nước, PCCC và công nghiệp. Ký hiệu DN100 tương đương với đường kính danh nghĩa của ống dẫn là 4 inch (đường kính ngoài thực tế của ống xấp xỉ 114mm).

Cụm từ BB (Bolted Bonnet) dùng để chỉ thiết kế nắp van được cố định với thân van bằng các bu-lông chắc chắn. Thiết kế này giúp van chịu được áp lực cao và cực kỳ thuận tiện cho công tác tháo dỡ, bảo dưỡng định kỳ.

Đặc điểm phân biệt lớn nhất của dòng van này chính là kết cấu ty chìm. Khi bạn xoay vô lăng để đóng hoặc mở van, trục ty van chỉ quay tròn tại chỗ để nâng hạ đĩa van lên xuống mà không hề dịch chuyển hay trồi lên phía trên nắp van.

Cấu tạo cơ bản của van bao gồm:

• Thân van và nắp van BB: Phần khung chịu lực chính, bảo vệ các chi tiết bên trong.

• Đĩa van (Cánh van): Bộ phận trực tiếp chặn hoặc cho phép dòng chảy đi qua.

• Ty van (Trục van): Thanh ren truyền động từ vô lăng xuống đĩa van.

• Vô lăng (Tay quay): Bộ phận hỗ trợ thao tác cơ học từ người vận hành.

Nguyên Lý Hoạt Động Của Van Cổng Ty Chìm

Cơ chế hoạt động của van cổng ty chìm bb dn100 dựa trên chuyển động tịnh tiến của đĩa van theo phương vuông góc với dòng chảy. Khi người vận hành quay vô lăng theo chiều kim đồng hồ, ty van sẽ xoay và kéo đĩa van hạ xuống thấp nhất, chặn đứng hoàn toàn dòng môi chất. Ngược lại, khi quay ngược chiều kim đồng hồ, đĩa van được kéo lên trên, giải phóng toàn bộ không gian lòng ống để dòng chảy đi qua với lưu lượng tối đa.

Nhờ kết cấu ty van nằm hoàn toàn bên trong thân và không thay đổi chiều cao tổng thể khi vận hành, dòng van này trở thành giải pháp lý tưởng cho các không gian lắp đặt chật hẹp, các hệ thống đường ống đi ngầm dưới lòng đất hoặc các hộp kỹ thuật nhỏ hẹp.

Vì sao ty chìm lại bền bỉ trong môi trường bụi bẩn hoặc ngập nước?

Do phần ren của ty van không bị lộ ra ngoài, chúng được cách ly hoàn toàn khỏi các tác nhân gây hại từ môi trường như cát bụi, hóa chất ăn mòn hay nước mưa, từ đó hạn chế tối đa hiện tượng rỉ sét và kẹt ren sau thời gian dài sử dụng.

Khác với van bướm (luôn có cánh van nằm giữa dòng chảy gây cản trở và giảm áp) hay van bi (phù hợp cho đường ống nhỏ), van cổng khi mở hoàn toàn sẽ hoàn toàn "giấu" đĩa van vào trong nắp. Điều này giúp áp suất và lưu lượng dòng chảy không bị hao hụt khi đi qua van. Tuy nhiên, bạn cần nhớ rằng dòng van này chỉ phù hợp cho nhiệm vụ đóng/mở hoàn toàn (ON/OFF), không dùng để điều tiết lưu lượng vì áp lực dòng chảy sẽ dễ làm cong đĩa van hoặc gây hiện tượng xói mòn bề mặt làm kín.

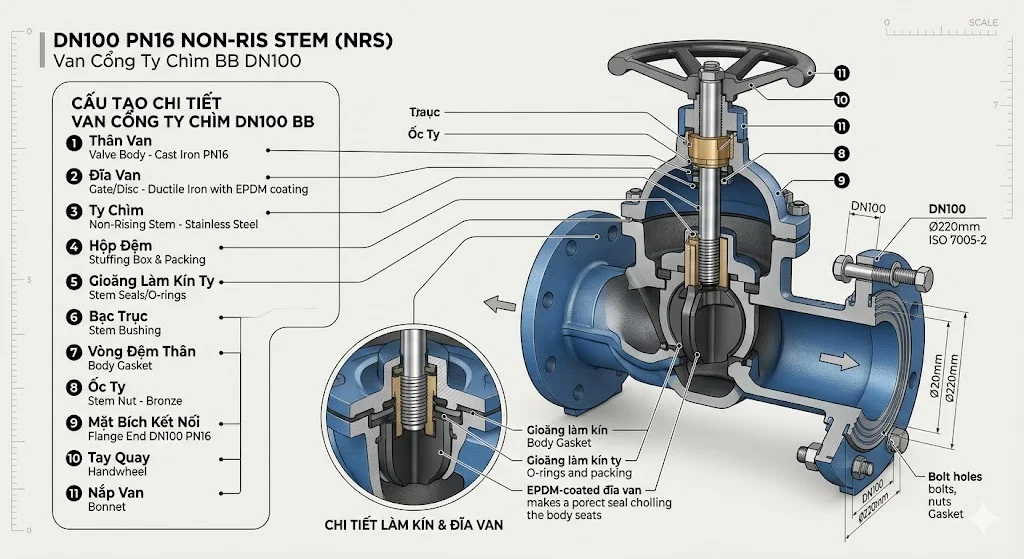

Phân Tích Cấu Tạo Chi Tiết Van Cổng Ty Chìm BB DN100

Để chịu được áp lực lớn trong các mạng lưới đường ống công nghiệp, van cổng ty chìm bb dn100 được chế tạo từ những vật liệu có độ bền cơ học cao:

1. Thân van và nắp van BB

Thường được đúc từ gang cầu (Ductile Iron) hoặc gang xám cao cấp, giúp van có khả năng chịu va đập và giảm rung chấn tốt. Đối với các môi trường đặc thù như hóa chất hoặc nước biển, thân van sẽ được thay thế bằng vật liệu thép không gỉ (Inox SS304, SS316). Toàn bộ bề mặt ngoài của thân van gang thường được phủ một lớp sơn epoxy cao cấp chống oxy hóa.

2. Đĩa van (Cánh van)

Đĩa van thường có thiết kế dạng nêm (Wedge) nhằm tối ưu độ kín khít khi đóng. Lõi đĩa bằng gang được bọc hoàn toàn bằng cao su EPDM hoặc NBR cao cấp. Sự kết hợp này giúp mối nối đạt độ kín tuyệt đối (Zero Leakage) mà không làm trầy xước lòng van.

3. Ty van (Trục van)

Đây là bộ phận chịu lực xoắn lớn nên bắt buộc phải gia công từ thép không gỉ (Inox SS304 hoặc SS420). Vật liệu này đảm bảo ty van không bị biến dạng hay mài mòn trong suốt hàng chục nghìn lần chu kỳ đóng mở.

4. Tiêu chuẩn kết nối mặt bích BB

Hai mặt bích đúc liền trên thân van phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như JIS (Nhật Bản), BS (Anh), DIN (Đức) hoặc ANSI (Mỹ). Việc nắm rõ tiêu chuẩn mặt bích giúp kỹ sư lựa chọn chính xác bu-lông và gioăng đệm đi kèm, tránh tình trạng vênh lệch tâm khi kết nối vào đường ống có sẵn.

Thông Số Kỹ Thuật Quan Trọng Cần Kiểm Tra

Trước khi chọn mua thiết bị cho dự án, việc đọc hiểu và đối chiếu bảng thông số kỹ thuật là bắt buộc để tránh rủi ro hệ thống bị quá tải hoặc bục vỡ.

Khi tìm kiếm sản phẩm, hai thông số thường xuất hiện trong search intent của các kỹ sư là thông số van cổng dn100 và van dn100 pn16. Định danh PN16 cho thấy van có khả năng chịu được áp lực kiểm tra lên tới 1.6 MPa (tương đương 16 kg/cm²), rất phù hợp cho các trục đường ống nước bơm cao tầng của tòa nhà hoặc hệ thống cứu hỏa áp lực lớn.

So Sánh Van Cổng Ty Chìm Và Van Cổng Ty Nổi

Để tối ưu hóa không gian và chi phí, việc phân biệt rõ hai dòng van cổng này sẽ giúp bạn đưa ra quyết định đầu tư chính xác nhất:

Van Cổng BB DN100 Khác Gì So Với Van Wafer Hay Lug?

Bên cạnh kết nối mặt bích BB, trên thị trường còn có các dòng van kết nối dạng Wafer (kẹp) hoặc Lug (tai bích). Tuy nhiên, van cổng ty chìm bb dn100 luôn là ưu tiên số một cho các đường ống kích thước từ DN100 trở lên nhờ những đặc tính kỹ thuật vượt trội:

• Độ ổn định đường ống: Kết nối BB sử dụng hai mặt bích bắt bu-lông độc lập ở hai đầu. Khi bạn cần tháo dỡ một đoạn ống phía sau để bảo trì, van vẫn bám chắc vào đoạn ống phía trước mà không làm sụp đổ hay mất định hình toàn bộ hệ thống. Van Wafer hoàn toàn không làm được điều này vì nó phụ thuộc vào lực ép kẹp xuyên suốt giữa hai mặt bích ống.

• Khả năng chịu áp và độ kín: Kiểu kết nối BB với nắp van bắt bu-lông phân bổ lực ép đều lên gioăng làm kín, hạn chế tối đa nguy cơ rò rỉ môi chất ở các dải áp suất biến động lớn (như lúc khởi động máy bơm cao áp).

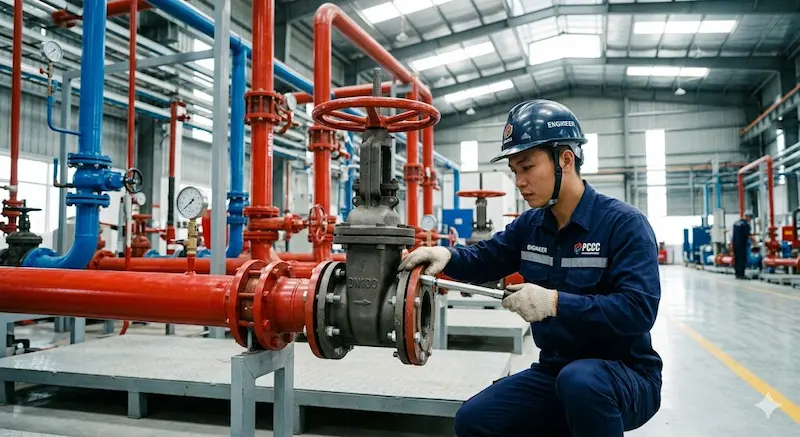

Van Cổng Ty Chìm BB DN100 Được Dùng Ở Đâu?

Nhờ sự cân bằng hoàn hảo giữa độ bền cơ học và thiết kế tiết kiệm diện tích, dòng van kích thước DN100 này đang có mặt tại hầu hết các hạ tầng kỹ thuật:

• Hệ thống cấp nước đô thị & Tòa nhà: Lắp đặt tại các trục ống dẫn nước sạch chính từ bể ngầm lên các tầng mái, hoặc các trạm xử lý nước tập trung.

• Hệ thống phòng cháy chữa cháy (PCCC): Van được bố trí tại các đường ống cung cấp nước cho vòi cứu hỏa, hệ thống sprinkler. Trong phân khúc này, van thường được tích hợp thêm kèm công tắc giám sát để truyền tín hiệu về tủ trung tâm.

• Trạm bơm và thủy lợi: Điều tiết cô lập các dòng chảy lớn trước khi vào máy bơm ly tâm để thuận tiện cho việc sửa chữa cánh bơm.

Những Sai Lầm Thường Gặp Khi Lắp Van DN100

Việc lắp đặt sai kỹ thuật là nguyên nhân hàng đầu khiến van cổng ty chìm bb giảm tuổi thọ nghiêm trọng. Dưới đây là các lỗi phổ biến mà thợ thi công cần tránh:

1. Chọn sai chuẩn mặt bích: Ví dụ mặt bích trên ống hàn theo chuẩn JIS 10K nhưng lại mua van có mặt bích tiêu chuẩn BS. Hệ quả là tâm lỗ bu-lông không trùng khớp, thợ cố tình siết ép sẽ làm vênh van và gây rò rỉ nước.

2. Sử dụng van để tiết lưu dòng chảy: Cố tình mở van ở mức 30% - 50% trong thời gian dài. Áp lực nước chảy siết liên tục đập vào đĩa van gây hiện tượng rung đường ống, phát ra tiếng ồn lớn và nhanh chóng làm bong tróc lớp cao su bọc cánh van.

3. Siết bu-lông không đều lực: Siết chặt một bên trước rồi mới siết bên còn lại khiến gioăng cao su bị dập lệch, gây rò rỉ ngay tại mặt bích khi thử áp.

Checklist Chọn Van Cổng Ty Chìm BB Chuẩn Kỹ Thuật

Để đảm bảo chọn mua đúng thiết bị ngay từ lần đầu tiên, hãy áp dụng quy trình checklist 5 bước sau:

•  Bước 1: Xác định môi chất hệ thống (Nước sạch dùng van cánh bọc cao su chuẩn EPDM; nước thải có hóa chất nhẹ cần ưu tiên van thân inox hoặc đĩa đúc nguyên khối chịu axit).

•  Bước 2: Xác định áp suất vận hành tối đa (Chọn PN10 cho hệ thống tự chảy, PN16 cho hệ thống bơm áp lực cao hoặc PCCC).

•  Bước 3: Đối chiếu tiêu chuẩn mặt bích (Kiểm tra kỹ bản vẽ đường ống hiện tại đang dùng chuẩn JIS, BS hay DIN để chọn van có tiêu chuẩn bích đồng bộ).

•  Bước 4: Kiểm tra không gian vận hành (Đảm bảo khoảng cách xung quanh van đủ rộng để quay vô lăng đóng mở dễ dàng).

•  Bước 5: Thẩm định hồ sơ năng lực thiết bị (Yêu cầu nhà cung cấp cung cấp đầy đủ chứng chỉ CO/CQ, tờ khai hải quan đối với van nhập khẩu hoặc chứng nhận kiểm định của Cục PCCC nếu dùng cho hệ thống cứu hỏa).

Hướng Dẫn Lắp Đặt Và Bảo Trì Van Đúng Cách

Để thiết bị vận hành bền bỉ trên 20 năm, quy trình lắp đặt cần tuân thủ nghiêm ngặt các bước sau:

Quy trình lắp đặt:

• Làm sạch: Vệ sinh sạch sẽ lòng van và hai đầu mặt bích của ống, không để sót xỉ hàn, cát đá bên trong.

• Đặt gioăng đệm: Đặt gioăng cao su hoặc gioăng teflon vào giữa hai mặt bích sao cho đồng tâm.

• Siết bu-lông đối xứng: Tiến hành xỏ bu-lông và siết đều tay theo hình ngôi sao (siết đối xứng qua tâm). Không siết chết một bu-lông ngay từ đầu mà tăng dần lực siết đều cho tất cả các con ốc.

Bảo trì định kỳ (Mỗi 6 tháng):

Ngay cả khi hệ thống không có sự cố, bạn vẫn nên tiến hành đóng mở vô lăng van từ 1-2 lần để xả hết cặn bẩn bám ở rãnh trượt của đĩa van, ngăn ngừa hiện tượng kẹt cứng do đóng cặn canxi.

Câu Hỏi Thường Gặp Về Van Cổng Ty Chìm BB (FAQ)

1. Van DN100 tương đương với đường kính ống phi bao nhiêu?

Kích thước danh nghĩa DN100 tương đương với ống có đường kính ngoài thực tế là 114mm (theo hệ inch là 4").

2. Làm thế nào biết van ty chìm đang đóng hay đang mở khi không thấy ty van trồi lên?

Bạn có thể nhận biết bằng cách quay vô lăng. Nếu vặn theo chiều kim đồng hồ đến khi kịch tay là van đã đóng hoàn toàn. Để tự động hóa, bạn có thể chọn dòng van cổng ty chìm có nắp kèm công tắc giám sát hành trình (Signal Gate Valve).

3. Van cổng ty chìm BB DN100 có dùng được cho hệ thống nước nóng không?

Dòng van cánh bọc cao su EPDM thông thường chỉ chịu được nhiệt độ tối đa khoảng 80°C. Nếu dùng cho nước nóng hơn hoặc hệ thống hơi nước (Steam), bạn bắt buộc phải chuyển sang dùng van cổng ty nổi bằng thép hoặc inox với đĩa van bằng kim loại chịu nhiệt.

4. Tại sao hệ thống PCCC lại rất chuộng dòng van kết nối BB?

Vì kết nối BB (Bolted Bonnet) mang lại kết cấu cực kỳ vững chắc, chịu được áp lực nước va (Water Hammer) đột ngột khi các bơm bù áp và bơm chính của hệ thống cứu hỏa đồng loạt khởi động.

Kết Luận: Chọn Đúng Van Cổng Ty Chìm BB Giúp Hệ Thống Hoạt Động Ổn Định

Đầu tư một thiết bị vật tư ngành nước chất lượng cao như van cổng ty bb dn100 không chỉ giúp công trình của bạn vận hành trơn tru mà còn loại bỏ hoàn toàn các nguy cơ rò rỉ, sụt áp hệ thống. Việc hiểu đúng cấu tạo, đối chiếu chuẩn xác thông số PN và tiêu chuẩn mặt bích chính là chìa khóa để gia tăng tuổi thọ toàn bộ mạng lưới đường ống, đồng thời tiết kiệm tối đa chi phí bảo trì dài hạn.
