Globe Valve Kitz: Đỉnh Cao Điều Tiết Lưu Lượng Hướng Dẫn Kỹ Thuật

Trong các nhà máy sản xuất hiện đại, vận hành hệ thống hơi nóng (steam) và nước áp lực cao luôn là bài toán hóc búa đối với các kỹ sư cơ điện. Điểm cốt lõi của hệ thống này đòi hỏi các dòng van béc chặn phải duy trì áp suất ổn định tuyệt đối và có khả năng điều tiết lưu lượng mịn. Thực tế chứng minh, nếu doanh nghiệp lựa chọn các dòng van cầu chất lượng kém hoặc van không rõ nguồn gốc nhằm tối ưu ngân sách ban đầu, hệ thống sẽ rất nhanh phát sinh sự cố. Phổ biến nhất là hiện tượng rò rỉ lưu chất qua ty van, khó đóng kín hoàn toàn do áp lực ngược, và nhanh mòn seat (vòng làm kín) gây thất thoát năng lượng nghiêm trọng.

Để giải quyết triệt để những tổn thất này, van cầu – dòng van cầu cao cấp đến từ thương hiệu van công nghiệp danh tiếng bậc nhất Nhật Bản – luôn là lựa chọn hàng đầu. Với lịch sử lâu đời và tiêu chuẩn luyện kim khắt khe, van cầu được ứng dụng phổ biến và trở thành "trái tim" trong các hệ thống:

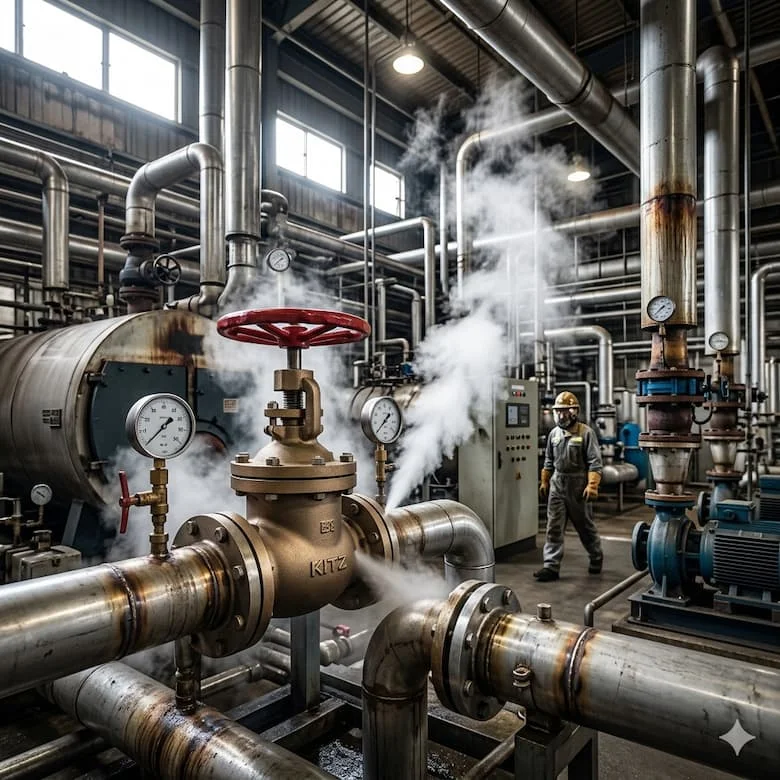

• Hệ thống hơi nóng (Boiler/Steam): Kiểm soát dòng hơi bão hòa nhiệt độ cao.

• Hệ thống HVAC: Đường ống nước nóng, nước lạnh chiler trong các tòa nhà.

• Hệ thống dầu nóng (Thermal Oil): Truyền nhiệt trong các ngành công nghiệp hóa chất, dệt nhuộm.

• Nước công nghiệp & Khí nén: Hệ thống cấp nước sản xuất, đường ống áp lực cao.

Đối với người vận hành, câu hỏi đặt ra là: Dòng van này có những đặc tính kỹ thuật gì nổi bật để xứng đáng với chi phí đầu tư? Liệu nó có thực sự tối ưu cho hệ hơi nóng và cấu trúc của nó khác biệt gì so với van cầu thông thường? Hãy cùng đi sâu phân tích dưới góc nhìn của một chuyên gia cơ khí ngay sau đây.

Globe valve Kitz là gì?

Để hiểu rõ giá trị của thiết bị này, trước hết cần nắm vững định nghĩa căn bản. Globe valve (hay còn gọi là van cầu, van chữ ngã, van yên ngựa) là dòng van công nghiệp chuyên dụng cho nhiệm vụ đóng ngắt và điều tiết tỷ lệ dòng chảy. Khi kết hợp với tiêu chuẩn chế tạo khắt khe của Kitz – tập đoàn sản xuất van hàng đầu Nhật Bản thành lập từ năm 1951, chúng ta có một thiết bị cơ khí có độ chính xác cực cao.

Sản phẩm được nghiên cứu, kiểm định nghiêm ngặt theo các tiêu chuẩn quốc tế như JIS, ANSI hay ASME trước khi xuất xưởng. Nhờ ưu thế về độ bền cơ học và khả năng chịu tải áp lực vượt trội, dòng van này đáp ứng hoàn hảo các yêu cầu kỹ thuật khắt khe trong cả môi trường sản xuất công nghiệp nặng lẫn các hệ thống cơ điện tòa nhà cao cấp.

Định nghĩa ngắn gọn: Van cầu là dòng van cầu của thương hiệu Kitz Nhật Bản, chuyên dùng để đóng mở và điều tiết lưu chất trong hệ thống hơi, nước và khí công nghiệp.

Nguyên lý hoạt động của van cầu

Khác với các dòng van chuyển động quay, dòng van cầu này vận hành dựa trên chuyển động tịnh tiến. Khi người dùng xoay tay quay (vô lăng), ty van sẽ truyền lực chuyển động thẳng đứng để nâng hạ đĩa van (plug) cách ly hoặc tiếp xúc với vị trí ghế van (seat).

Một điểm đặc trưng kỹ thuật cấu tạo của dòng van này là dòng chảy đi qua thân van dạng chữ S. Cấu trúc này buộc môi chất khi đi vào van phải chuyển hướng hai lần $90^\circ$. Thiết kế này mang lại lợi thế và nhược điểm rõ rệt:

• Điều tiết lưu lượng vượt trội: Khoảng cách giữa đĩa van và seat van thay đổi tỷ lệ thuận với số vòng quay của tay vặn, giúp kỹ sư dễ dàng căn chỉnh lưu lượng chính xác, tốt hơn nhiều so với gate valve (van cổng) vốn chỉ mạnh về đóng/mở hoàn toàn.

• Tổn thất áp suất lớn: Do dòng chảy bị uốn cong dạng chữ S, lực cản dòng chảy (hệ số ma sát) bên trong van cầu lớn hơn van cổng và van bi rất nhiều, gây ra sự sụt áp nhất định sau khi lưu chất đi qua van.

Vì sao van cầu đóng kín tốt và phù hợp với hệ hơi nóng?

Lý do lớn nhất giúp sản phẩm luôn kín khít tuyệt đối trong môi trường hơi nóng là nhờ hướng tiếp xúc vuông góc. Khi đóng van, đĩa van được ép chặt trực tiếp lên seat theo phương thẳng đứng với lực ép phân bổ đều $360^\circ$, triệt tiêu khe hở hoàn toàn. Bên cạnh đó, chu kỳ đóng mở ngắn và vật liệu đĩa van được Kitz tôi cứng đặc biệt giúp hạn chế tối đa hiện tượng "bị xâm thực" hoặc mài mòn cơ học bởi dòng hơi có vận tốc cao.

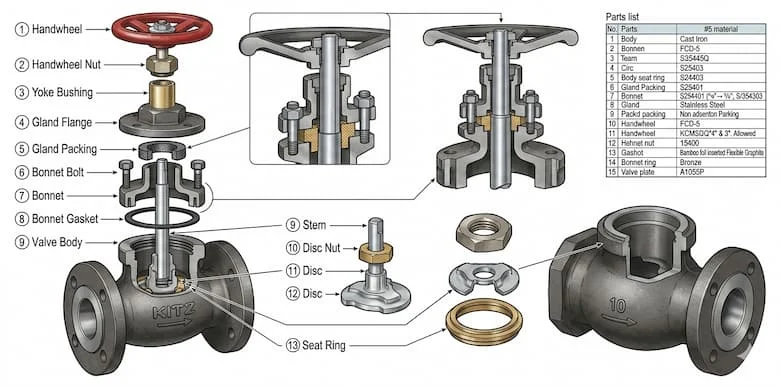

Cấu tạo van cầu

Sự bền bỉ của một chiếc van Nhật Bản nằm ở chiều sâu cấu trúc và vật liệu cấu thành. Một sản phẩm hoàn chỉnh bao gồm các module cốt lõi:

Thân van (Body)

Thân van được đúc dày dặn, chịu được ứng suất kéo và áp suất lớn. Kitz cung cấp đa dạng vật liệu thân tùy chọn như Đồng (Bronze/Brass) cho hệ nước sạch, Gang (Cast Iron/Ductile Iron) cho công nghiệp chung và Inox (Stainless Steel 304/316) cho môi trường ăn mòn.

Đĩa van và Seat

Đây là bộ phận tiếp xúc trực tiếp với lưu chất. Đĩa van Kitz được thiết kế dạng mút hoặc dạng côn nghiêng, bề mặt được làm phẳng vi mô để chống mài mòn tốt. Seat van thường được gia cố bằng các hợp kim cứng (stellite) để chịu nhiệt độ cực cao mà không bị biến dạng.

Ty van (Stem) và Tay quay (Handwheel)

Ty van chịu trách nhiệm truyền mô-men xoắn đóng mở. Được chế tạo từ thép hợp kim hoặc inox độ cứng cao, ty van Kitz có bước ren mịn, giúp thợ vận hành xoay chuyển nhẹ nhàng, chịu áp lực cao tốt mà không bị cong vênh hay kẹt cứng.

Gioăng làm kín (Packing)

Để ngăn chặn lưu chất rò rỉ ngược lên cổ van, Kitz ứng dụng hai công nghệ vật liệu làm kín cổ chủ đạo: PTFE (Teflon) cho các ứng dụng thông thường, hóa chất và Graphite (Than chì) chịu nhiệt độ siêu cao cho các hệ thống hơi nóng lò hơi quá nhiệt.

Các loại van cầu phổ biến

Van cầu nối ren

Thường có kích cỡ nhỏ từ DN15 – DN50. Dòng van này sử dụng ren tiêu chuẩn BS21 hoặc NPT, chế tạo chủ yếu bằng đồng hoặc inox, lắp đặt linh hoạt trong mạng lưới dân dụng, phòng thí nghiệm hoặc các đường nhánh công nghiệp nhỏ gọn.

Van cầu mặt bích

Thiết kế cho các hệ áp lực cao và hệ hơi nóng trung tâm. Van kết nối với đường ống bằng các tiêu chuẩn mặt bích đặc trưng như JIS 10K, JIS 20K hoặc ANSI Class 150/300, đảm bảo kết nối kiên cố, chống rung lắc và búa nước cực tốt.

Van cầu inox

Được làm hoàn toàn từ mác thép SCS13A (Inox 304) hoặc SCS14A (Inox 316). Chủng loại này là lựa chọn bắt buộc cho các dây chuyền sản xuất của nhà máy thực phẩm, bia rượu, nước giải khát nhờ đặc tính vệ sinh an toàn, hoặc trong nhà máy hóa chất nhờ khả năng chống oxy hóa tuyệt đối.

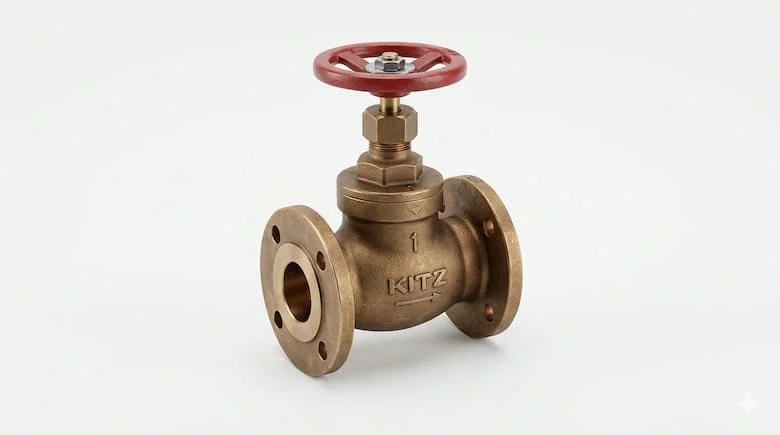

Van cầu đồng

Dòng van phân khúc kinh tế, ứng dụng phổ biến cho hệ thống nước sạch công nghiệp, hệ thống HVAC, khí nén áp lực thấp. Đồng của Kitz có hàm lượng chì cực thấp, bảo vệ môi trường và chống hiện tượng khử kẽm hiệu quả.

Thông số kỹ thuật van cầu

Khi chọn mã hàng (Model Code) trên bản vẽ kỹ thuật, quý khách cần lưu ý bảng thông số dải sản phẩm tiêu chuẩn dưới đây:

So sánh van cầu với van cầu thông thường

Để thấy rõ tại sao dòng van này luôn được định vị ở phân khúc cao cấp, hãy cùng làm một bảng đối chiếu chi tiết kỹ thuật:

Sai lầm thường gặp khi chọn globe valve Kitz

Khi mua hàng, nếu không nắm chắc kỹ thuật, người mua rất dễ mắc các sai sót dẫn đến việc thiết bị không thể vận hành ổn định:

1. Dùng sai vật liệu (Van đồng cho hơi nhiệt độ quá cao): Van đồng Kitz thông thường chỉ chịu dưới 150 độ C. Nếu lắp cho đường hơi bão hòa áp suất cao, nhiệt độ tương đương (>170 độ C), van sẽ nhanh chóng bị hỏng gioăng packing và mòn đĩa.

2. Chọn sai tiêu chuẩn mặt bích: Hệ ống đang đi theo tiêu chuẩn DIN (Đức) nhưng lại đặt mua van bích JIS 10K (Nhật), hậu quả là các tâm lỗ bulông lệch nhau hoàn toàn, không thể đồng bộ lắp đặt.

3. Không tính toán tổn thất áp suất: Lắp liên tiếp nhiều van cầu trên một trục đường ống chính mà không bù áp cho bơm, dẫn đến sụt áp cuối đường ống, hệ thống không đủ lưu lượng vận hành.

Giải pháp khuyến nghị: Trước khi mua sắm, kỹ sư vật tư bắt buộc phải kiểm tra nhiệt độ thực tế của lưu chất, tra bảng áp lực PN cần thiết và đọc thật kỹ catalog kỹ thuật từ nhà đại lý phân phối chính hãng.

Hướng dẫn chọn globe valve Kitz phù hợp (Checklist kỹ thuật)

Hãy áp dụng bảng checklist bộ lọc dưới đây để tìm chính xác model van bạn cần:

• Phân loại theo lưu chất:

  • Hơi nóng/Dầu nóng: Chọn van thân gang dẻo (Ductile Iron) hoặc Thép đúc, gioăng Graphite chịu nhiệt.

  • Nước sạch/Khí nén: Chọn van thân đồng hoặc gang xám kinh tế.

  • Hóa chất/Thực phẩm: Bắt buộc dùng dòng van toàn thân Inox (SUS304/SUS316).

• Phân loại theo nhiệt độ:

  • Môi trường dưới 80°C: Dòng van đồng, gioăng PTFE thông dụng.

  • Môi trường từ 80°C – 180°C: Dòng van gang tiêu chuẩn Kitz 10SJBF.

  • Môi trường trên 200°C: Các mã sản phẩm thép đúc làm kín dạng Metal-to-Metal.

• Phân loại theo kiểu kết nối:

  • Đường kính đường ống nhỏ: Chọn kết nối Ren để tối ưu chi phí và không gian.

  • Đường kính đường ống lớn: Chọn kết nối Mặt bích chịu lực, chống rò rỉ bền vững.

Lưu ý khi lắp đặt globe valve Kitz

• Lắp đúng chiều mũi tên ký hiệu: Đây là lưu ý quan trọng nhất đối với van cầu. Mũi tên dập nổi trên thân van chỉ hướng đi của dòng lưu chất (thông thường là đi từ dưới đĩa van đi lên). Nếu lắp ngược, áp lực dòng chảy sẽ ép liên tục lên đỉnh đĩa van, khiến việc mở van cực kỳ nặng và gioăng cổ van nhanh chóng bị phá hủy.

• Vệ sinh sạch đường ống trước khi lắp: Ba-via, xỉ hàn dư thừa bên trong ống nếu lọt vào lòng van sẽ làm trầy xước bề mặt mịn của đĩa van và seat van, khiến van bị hở (rò rỉ trong) dù đã siết chặt vô lăng.

• Không siết lệch mặt bích: Phải siết đều các bulông đối xứng theo các bước, tránh hiện tượng co ngót không đều gây nứt tai bích hoặc vỡ đệm làm kín.

Câu hỏi thường gặp về globe valve Kitz

1. Globe valve Kitz của nước nào sản xuất?

Kitz là thương hiệu van công nghiệp cao cấp của Nhật Bản. Tùy thuộc vào phân khúc và mã hàng, sản phẩm có thể được sản xuất tại nhà máy Kitz Nhật Bản, Thái Lan hoặc Đài Loan dưới quy trình kiểm định chất lượng nghiêm ngặt của chính hãng.

2. Van cầu Kitz có dùng tốt cho hệ thống hơi nóng không?

Cực kỳ tốt. Đây là dòng van được thiết kế chuyên dụng ưu tiên số một cho hệ hơi nóng bão hòa nhờ cấu trúc chữ S bít kín tuyệt đối và khả năng chịu sốc nhiệt vượt trội.

3. Globe valve khác biệt gì so với gate valve (van cổng)?

Globe valve (van cầu) chuyên dùng để điều tiết lưu lượng chi tiết nhưng có tổn thất áp suất cao do dòng chảy bị chuyển hướng. Ngược lại, gate valve (van cổng) chỉ dùng để đóng hoặc mở hoàn toàn, dòng chảy đi thẳng nên tổn thất áp suất gần như bằng không nhưng không thể dùng để điều tiết dòng chảy.

4.Làm thế nào để nhận biết dòng van Kitz chính hãng?

Sản phẩm Kitz chính hãng luôn có logo thương hiệu chữ KITZ được đúc nổi sắc nét, rõ ràng trên thân van, đi kèm nhãn mã sản phẩm ghi rõ Lot sản xuất. Khi mua hàng, sản phẩm phải được cấp kèm đầy đủ chứng chỉ chất lượng CO, CQ bản gốc hoặc sao y chính thực từ đại lý ủy quyền.

Tổng kết

Đầu tư thiết bị globe valve kitz chính là giải pháp tối ưu giúp doanh nghiệp bảo vệ hệ thống đường ống hơi nóng, HVAC và nước công nghiệp khỏi các nguy cơ rò rỉ và thất thoát năng lượng. Sự vượt trội về công nghệ luyện kim Nhật Bản mang lại cho dòng van này khả năng điều tiết lưu lượng mịn, độ kín bít tuyệt đối và tuổi thọ vận hành bền bỉ theo năm tháng.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về globe valve kitz .
