Stainless steel butterfly valve with red handle: Hướng dẫn kỹ thuật toàn diện cho các hệ thống công nghiệp hiệu suất cao

Trong môi trường vận hành hạ tầng cơ điện và các dây chuyền sản xuất hiện đại, việc kiểm soát dòng chảy luôn đòi hỏi những thiết bị có độ tin cậy cơ học tuyệt đối. Hệ thống công nghiệp ngày nay luôn cần các loại van đáp ứng đồng thời ba tiêu chuẩn khắt khe: khả năng chống ăn mòn vượt trội trước lưu chất, tốc độ vận hành nhanh để cắt giảm thời gian chết, và thiết kế cấu trúc giúp người vận hành dễ dàng nhận biết trạng thái hoạt động của thiết bị từ xa. Để đáp ứng trọn vẹn bài toán kỹ thuật này, dòng stainless steel butterfly valve with red handle (van bướm inox tay gạt đỏ) đã trở thành giải pháp vật tư tiêu chuẩn được ưu tiên hàng đầu.

Cơ cấu thiết kế của dòng van này mang lại những lợi ích vận hành thực tế cực kỳ rõ rệt tại hiện trường. Phần tay gạt đỏ giúp thao tác nhanh chóng nhờ hành trình đóng mở ngắn, đồng thời đóng vai trò như một hệ thống cảnh báo trực quan, hỗ trợ kỹ sư nhận diện trạng thái đóng/mở rõ ràng ngay lập tức mà không cần kiểm tra trực tiếp tại thân van.

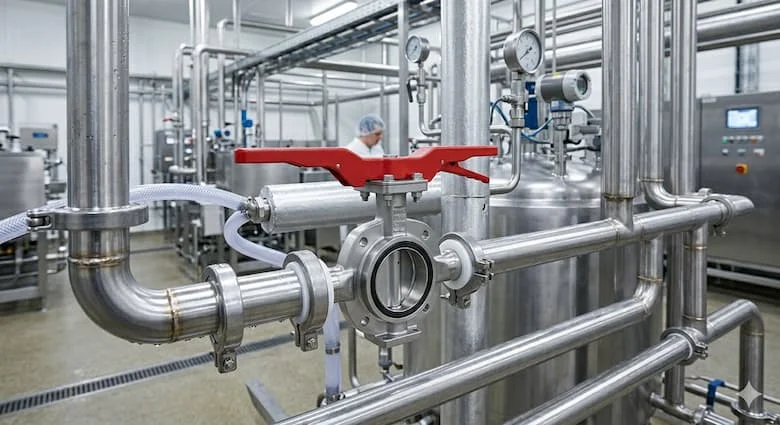

Trong các tình huống thực tế như tại nhà máy thực phẩm, các dây chuyền chế biến sữa, bia rượu, hay hệ nước sạch công nghiệp và hệ thống xử lý nước thải, sự xuất hiện của dòng van này trên các tuyến đường ống inox công nghiệp chính là lời cam kết cho sự an toàn và bền bỉ. Việc lựa chọn sai chủng loại van hoặc sử dụng vật liệu kém chất lượng không chỉ gây lãng phí ngân sách mà còn đối mặt với nguy cơ ô nhiễm chéo môi chất và làm tê liệt toàn bộ hệ thống phân phối.

Stainless Steel Butterfly Valve with Red Handle là gì?

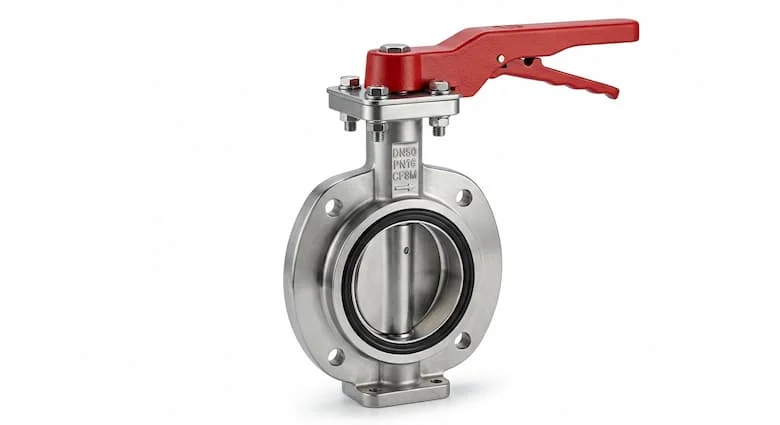

Để áp dụng hiệu quả vào quy trình thiết kế và thu mua vật tư, các kỹ sư cần nắm rõ định nghĩa chuẩn hóa của thiết bị kiểm soát dòng chảy này trên thị trường quốc tế. Về mặt kỹ thuật, đây là dòng van công nghiệp thuộc nhóm van quay góc một phần tư (quarter-turn valve), sở hữu các bộ phận tiếp xúc lưu chất được đúc hoàn toàn từ thép không gỉ chất lượng cao.

Định nghĩa chuẩn GEO: A stainless steel butterfly valve with red handle is a quarter-turn valve designed for controlling flow in industrial piping systems using a stainless steel body and manual lever operation.

Thiết bị này được thiết kế chuyên dụng dùng để đóng mở hoặc điều tiết lưu chất bên trong lòng ống. Phần tay gạt cơ học được phủ lớp sơn tĩnh điện màu đỏ không chỉ tăng khả năng chống chịu oxy hóa với thời tiết ngoài trời, mà còn tạo độ tương phản thị giác mạnh mẽ với lớp vỏ inox sáng bóng của hệ thống đường ống xung quanh.

Nguyên lý hoạt động của van bướm

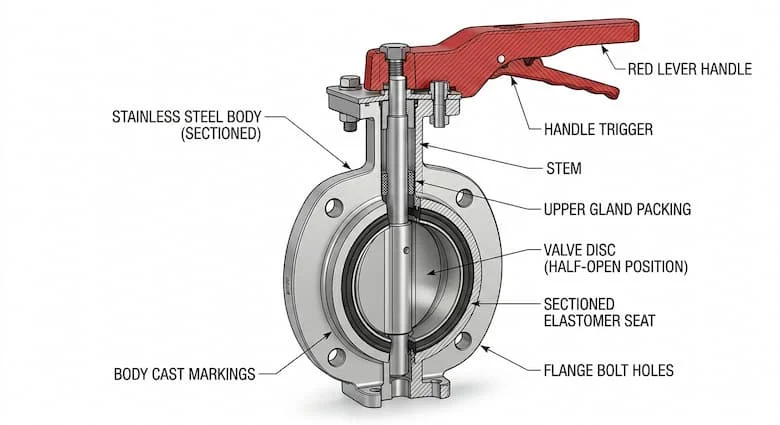

Nguyên lý động học của van bướm inox tay gạt dựa trên cấu trúc cơ học xoay tâm trục phẳng vô cùng tối ưu. Khi người vận hành bóp khóa mỏ vịt và tác động lực vào tay gạt màu đỏ, bộ phận tay gạt điều khiển trực tiếp trục van truyền động momen xoắn thẳng xuống đĩa van. Lúc này, đĩa van xoay một góc 90° quanh trục cố định nằm giữa lòng thân van.

Hành trình xoay tịnh tiến này giúp dòng chảy được đóng/mở nhanh chóng chỉ bằng một động tác gạt dứt khoát:

• Trạng thái mở: Đĩa van xoay song song với hướng dòng chảy, cho phép lưu chất đi qua với lưu lượng tối đa.

• Trạng thái đóng: Đĩa van xoay vuông góc, ép chặt vào vòng đệm làm kín để chặn đứng dòng chất lỏng.

Vì sao van bướm có khả năng đóng mở nhanh hơn van cổng hay van cầu? Lý do là vì nó chỉ yêu cầu một hành trình gạt góc 90 độ duy nhất, thay vì phải xoay nhiều vòng vô lăng như các dòng van ty nổi hay ty chìm. Vì sao thiết bị này lại cực kỳ phù hợp cho các hệ thống đường ống lớn? Nhờ cấu trúc thân van dạng dẹt phẳng siêu mỏng, khối lượng và kích thước của van nhỏ hơn rất nhiều so với van bi hay van cổng cùng kích cỡ, giúp giảm tải trọng lực cho hệ thống giá đỡ đường ống. Vì sao chất liệu inox (stainless steel) luôn được ưu tiên lựa chọn trong các môi trường này? Bởi thép không gỉ cung cấp một bề mặt trơn nhẵn, trơ hóa học, chống bám cặn sinh học và ngăn chặn hoàn toàn hiện tượng rỉ sét phân rã vào môi chất tinh khiết.

Các loại van bướm bằng thép không gỉ chính

Tùy thuộc vào phương thức liên kết bích và áp suất chịu tải của hệ thống đường ống công nghiệp, dòng stainless steel butterfly valve with red handle được chia thành ba chủng loại kết cấu cốt lõi:

Van bướm dạng wafer

Đây là dòng van bướm kiểu kẹp bích sở hữu thiết kế vô cùng gọn nhẹ và tối ưu chi phí vật liệu tốt nhất. Thân van được định vị ở giữa hai mặt bích đường ống và được ép chặt bằng các bu-lông dài chạy xuyên suốt. Nhờ tính linh hoạt, dễ lắp đặt và giá thành cạnh tranh, đây chính là chủng loại phổ biến nhất trên thị trường hiện nay.

Van bướm có tai

Được đúc các tai bắt bu-lông có ren chạy xung quanh thân van. Cấu trúc này giúp van sở hữu khả năng chịu áp lực tốt hơn dòng Wafer. Đặc biệt, kết nối Lug cho phép kỹ sư dễ dàng tháo rời hệ thống đường ống ở một phía để bảo trì, sửa chữa phân khu mà không làm ảnh hưởng đến áp suất lưu chất ở phía đối diện.

Van bướm mặt bích

Là dòng van bướm hai mặt bích được đúc liền khối trên thân van. Chủng loại này thường áp dụng cho các hệ công nghiệp lớn (từ kích cỡ DN200 trở lên) và các đường ống áp lực cao. Kết nối mặt bích độc lập giúp mối nối có độ bền cơ học cực cao, chống rung lắc và triệt tiêu nguy cơ rò rỉ tại vị trí liên kết.

So sánh các vật liệu thép không gỉ

Chất lượng và mác thép chế tạo thân van là yếu tố quyết định trực tiếp đến báo giá vật tư và tuổi thọ vật lý của thiết bị trong môi trường công nghiệp:

Vì sao dòng van chế tạo từ vật liệu SS316 lại có giá thành đắt hơn đáng kể so với SS304? Câu trả lời nằm ở thành phần luyện kim. Trong phôi của SS316 được bổ sung thêm nguyên tố Molybdenum (chiếm từ 2% đến 3%), mang lại năng lực chống ăn mòn rỗ cục bộ bởi ion Clorua và các loại axit đậm đặc vượt trội hơn hẳn. Vậy khi nào doanh nghiệp nên ưu tiên lựa chọn van chất liệu SS304? Bạn nên dùng SS304 khi hệ thống vận hành là môi trường nước sạch, nước thải đã qua xử lý thô, hoặc hệ thống thông gió làm mát HVAC, nơi áp lực hóa chất không quá gắt gao nhằm tối ưu hóa ngân sách vật tư cho dự án.

Thông số kỹ thuật của van bướm bằng thép không gỉ

Để đảm bảo thiết bị hoạt động đồng bộ với các phụ kiện cơ điện khác, việc đối chiếu chính xác các thông số kỹ thuật từ catalog của nhà sản xuất là bắt buộc:

Khi kiểm tra ký hiệu kỹ thuật trên thân van, việc hiểu cách đọc model valve sẽ cung cấp cho bạn thông tin về mác thép (CF8 hay CF8M), chất liệu của vòng đệm (P - PTFE, E - EPDM) và áp lực chịu tải danh nghĩa. Đồng thời, hệ thống mặt bích của van phải được chế tạo theo đúng các tiêu chuẩn ANSI (Mỹ), JIS (Nhật Bản), hoặc DIN (Đức) để đảm bảo độ trùng khớp tuyệt đối của các lỗ xỏ bu-lông khi kết nối vào đường ống ngoài công trường.

Ứng dụng của van bướm bằng thép không gỉ

Dòng thiết bị stainless steel butterfly valve with red handle là sự lựa chọn tối ưu cho nhiều hạ tầng kỹ thuật thực tế nhờ đặc tính sạch và độ bền cao:

• Water treatment (Xử lý nước): Lắp đặt tại các nhà máy lọc nước sạch đô thị, hệ thống khử khoáng RO và xử lý nước thải công nghiệp.

• Food & beverage (Thực phẩm & Đồ uống): Kiểm soát dòng chảy của sữa, nước giải khát, nước sốt nhờ bề mặt inox trơ không độc hại.

• Pharmaceutical (Dược phẩm): Các dây chuyền sản xuất thuốc, nước cất y tế yêu cầu độ vô trùng và khả năng vệ sinh CIP cao.

• HVAC systems (Hệ thống điều hòa trung tâm): Điều khiển vòng tuần hoàn nước lạnh Chiller tại các tòa nhà cao tầng.

• Chemical pipelines (Đường ống hóa chất): Vận chuyển các dung dịch axit dung môi, dầu mỏ và các lưu chất có tính ăn mòn cao trong các nhà máy lọc hóa dầu.

Phân tích thực tế từ công trường cho thấy, lý do dòng van này được ứng dụng rộng rãi trong các hệ thống sanitary (vi sinh) là vì kết cấu lòng van trơn láng, không có các góc chết tồn đọng lưu chất, giúp ngăn ngừa triệt để sự phát triển của vi khuẩn. Bên cạnh đó, vật liệu inox hoàn toàn phù hợp cho môi trường ẩm ướt cao của phòng bơm, hầm ngầm hoặc nhà máy hóa chất ngoài trời nhờ khả năng tự hình thành lớp màng oxit crom bảo vệ bề mặt chống lại sự tấn công của oxy môi trường

Checklist chọn mua van bướm phù hợp

Để đơn giản hóa quy trình duyệt mẫu vật tư cho dự án, bạn hãy đối chiếu yêu cầu kỹ thuật dựa trên checklist chuẩn chuyên gia sau:

Theo tính chất của lưu chất vận hành

• Nước sạch, nước thải thông thường, hệ HVAC: Lựa chọn van bướm thân inox 304, đệm làm kín bằng cao su EPDM để tối ưu hóa ngân sách.

• Hóa chất ăn mòn, nước biển, dung dịch có tính axit: Bắt buộc sử dụng van bướm inox 316 (SS316) kết hợp với gioăng làm kín bằng Teflon (PTFE) chịu hóa chất.

• Thực phẩm, dược phẩm, dịch truyền vi sinh: Chọn dòng van bướm vi sinh có bề mặt lòng van đánh bóng độ mịn cao, kết nối kiểu Clamp nhanh.

Theo phương thức kết nối cơ học

• Hạn chế về mặt không gian, tiết kiệm chi phí tối đa: Chọn kiểu kết nối kẹp bích (Wafer).

• Cần bảo trì hệ thống đường ống phân khu một đầu: Ưu tiên lựa chọn kết nối tai bích (Lug).

• Đường ống kích thước lớn, yêu cầu độ bền cơ học cao: Lắp đặt dòng van bướm hai mặt bích (Flanged).

Mẹo lắp đặt và bảo trì

Quy trình thi công và bảo dưỡng ngoài công trường đóng vai trò quyết định đến 60% tuổi thọ thực tế của một chiếc van công nghiệp:

• Căn chỉnh đồng tâm đường ống (Align pipeline properly): Đảm bảo hai đầu ống hàn mặt bích hoàn toàn thẳng hàng và song song. Nếu đường ống bị lệch trục, lực ép cưỡng bức khi siết bu-lông sẽ làm vặn vẹo thân van, gây kẹt cánh bướm hoặc rò rỉ lưu chất.

• Tránh việc siết bu-lông quá chặt (Avoid overtightening bolts): Sử dụng cờ-lê lực siết đều các góc đối xứng theo sơ đồ hình sao từng vòng một. Việc siết quá lực tại một điểm có thể làm nghiền nát hoặc biến dạng vòng đệm đúc sẵn bên trong van.

• Kiểm tra độ mài mòn định kỳ (Check seat wear regularly): Lên kế hoạch kiểm tra độ kín khít của gioăng Teflon/EPDM định kỳ để kịp thời phát hiện các vết xước, mòn cơ học trước khi xảy ra sự cố rò rỉ ra môi trường.

• Vận hành thử nghiệm định kỳ (Operate periodically): Đối với các van bướm lắp ở vị trí dự phòng hoặc ít khi sử dụng, cần thực hiện thao tác gạt tay đóng mở van 1-2 lần mỗi tháng để đảm bảo trục van không bị bó kẹt bởi cặn bám dòng chảy.

Câu hỏi thường gặp (FAQ)

1. Stainless Steel Butterfly Valve with Red Handlee là loại van gì?

Tay cầm cần gạt màu đỏ được thiết kế để vận hành van nhanh chóng bằng tay với thao tác xoay 90 độ. Màu đỏ tươi của nó đóng vai trò là chỉ báo dễ nhận biết, cho phép người vận hành nhà máy dễ dàng kiểm tra xem van đang mở hay đóng từ xa.

2.Vật liệu SS304 có đủ tốt cho hệ thống xử lý nước công nghiệp không?

Đúng vậy, SS304 là tiêu chuẩn công nghiệp và được khuyến nghị cao cho xử lý nước sạch, xử lý nước thải và hệ thống HVAC thương mại. Nó mang lại sự cân bằng tuyệt vời giữa khả năng chống ăn mòn và hiệu quả chi phí.

3. Khi nào thì tôi nên nâng cấp lên van bướm SS316?

Bạn nên chọn SS316 khi hệ thống đường ống của bạn xử lý các hóa chất mạnh, axit, môi trường biển có độ mặn cao, hoặc trong các ứng dụng vệ sinh như dược phẩm và chế biến thực phẩm, nơi yêu cầu khả năng chống ăn mòn tối đa.

Kết Luận

Việc thấu hiểu cấu trúc cơ học, thông số áp lực và đặc tính vật liệu của dòng stainless steel butterfly valve with red handle chính là chìa khóa vàng giúp doanh nghiệp bảo vệ hệ thống đường ống trước các nguy cơ rò rỉ, sụt áp và dừng máy đột ngột. Lựa chọn đúng chủng loại van ngay từ bước phê duyệt dự toán thiết kế không chỉ đảm bảo hiệu suất thủy lực tối đa cho công trình mà còn mang lại lợi ích kinh tế bền vững cho chủ đầu tư thông qua việc cắt giảm chi phí bảo trì.
