Van Bi Mặt Bích Tay Gạt: Giải Pháp Kiểm Soát Dòng Chảy Tối Ưu Cho Hệ Thống Công Nghiệp

Trong vận hành dòng lưu chất công nghiệp, các kỹ sư thường đối mặt với những bài toán hóc búa: hệ thống áp lực cao đột ngột cần đóng ngắt ngay lập tức, hoặc các mối nối ren thông thường bắt đầu rò rỉ, nhỏ giọt sau một thời gian dài chịu tải. Những sự cố này không chỉ làm thất thoát lưu chất mà còn đe dọa đến an toàn của toàn bộ hệ thống. Chính trong những tình huống thực tế nghiêm trọng đó, van bi mặt bích tay gạt khẳng định vị thế là một trong những dòng van công nghiệp được ứng dụng phổ biến nhất hiện nay.

Vai trò cốt lõi của van bi mặt bích tay gạt nằm ở khả năng kiểm soát dòng chảy một cách tuyệt đối. Nhờ cơ chế đóng mở nhanh bằng tay gạt và kết nối mặt bích siêu vững chắc, thiết bị này đảm bảo độ kín khít hoàn hảo, triệt tiêu nguy cơ rò rỉ ngay cả trong môi trường áp suất cao. Hơn thế nữa, kết cấu module của van giúp kỹ thuật viên cực kỳ dễ bảo trì, tháo lắp định kỳ mà không làm gián đoạn cấu trúc đường ống. Nếu bạn đang tìm kiếm một giải pháp vận hành tin cậy, bền bỉ và tối ưu chi phí dài hạn, loại van này chính là câu trả lời toàn diện nhất.

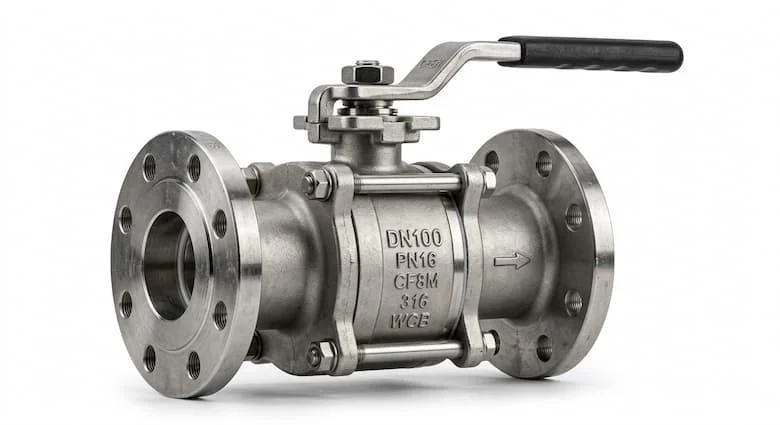

Van bi mặt bích tay gạt là gì?

Van bi mặt bích tay gạt (Flanged Ball Valve với bộ truyền động đòn bẩy) là loại van công nghiệp sử dụng một đĩa van dạng viên bi khoét lỗ xuyên tâm để đóng hoặc mở dòng lưu chất. Van kết nối với hệ thống đường ống thông qua kiểu bắt vít mặt bích và được vận hành thủ công bằng cách gạt một tay đòn góc 90 độ.

Khác với các dòng van cổng hay van cầu cần xoay nhiều vòng vô lăng, van bi tay gạt sở hữu tốc độ đóng mở cực nhanh nhờ hành trình gạt ngắn. Khi tay gạt nằm song song với đường ống, van ở trạng thái mở hoàn toàn; khi tay gạt vuông góc với đường ống, van đóng hoàn toàn. Kết nối mặt bích tiêu chuẩn giúp van chịu được độ rung lắc lớn và lực nén dòng chảy cao hơn hẳn so với kết nối ren thông thường.

Cấu tạo và nguyên lý hoạt động của van bi mặt bích tay gạt

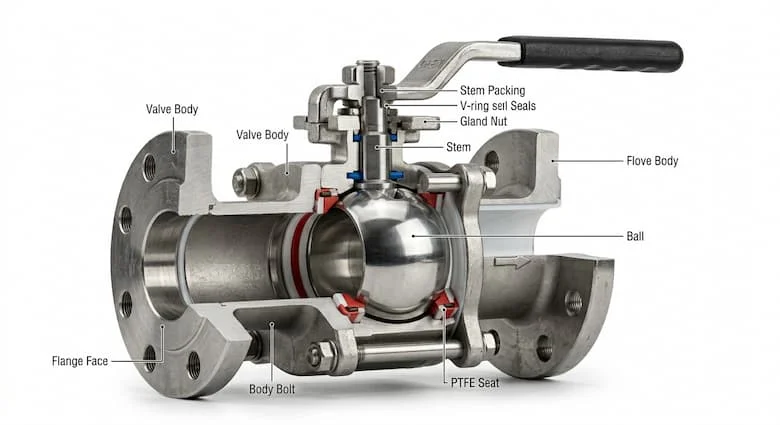

Cấu tạo chi tiết

Một bộ van bi mặt bích tay gạt hoàn chỉnh được cấu thành từ 6 bộ phận cốt lõi, phối hợp chặt chẽ với nhau:

• Thân van: Phần vỏ bọc đúc nguyên khối bằng kim loại, chịu lực chính và có hai đầu đúc sẵn mặt bích kết nối để bắt bulong vào đường ống.

• Bi van (Ball): Một viên bi bằng kim loại sáng bóng (thường là inox), đục lỗ xuyên tâm để cho dòng lưu chất đi qua.

• Trục van (Stem): Thanh kim loại truyền động nối từ tay gạt xuống bi van.

• Gioăng làm kín (Seat): Thường làm từ Teflon (PTFE) bao bọc xung quanh bi van, đảm bảo lưu chất không bị luồn qua khe hở khi đóng van.

• Tay gạt (Lever): Bộ phận trực tiếp tiếp nhận lực từ tay người vận hành để điều khiển van.

[Tay Gạt] ---> [Trục Van] ---> [Bi Van (Lỗ Xuyên Tâm)]
                                       |
                               [Gioăng Làm Kín PTFE]
                                       |
                               [Thân Van Mặt Bích]

Nguyên lý hoạt động và lý giải kỹ thuật

Nguyên lý hoạt động của van dựa trên cơ chế xoay một góc 90 độ. Khi người vận hành tác động lực vào tay gạt, lực này truyền qua trục van làm bi van xoay theo. Nếu lỗ xuyên tâm của bi trùng với hướng dòng chảy, lưu chất đi qua tối đa. Khi xoay ngược lại một góc đúng 90 độ, lỗ xuyên tâm sẽ nằm vuông góc với dòng chảy, vách bi chặn đứng dòng lưu chất.

Vì sao van bi đóng mở nhanh hơn các loại van khác?

Bởi vì hành trình chuyển động của nó cực ngắn. Van cổng đòi hỏi bạn phải quay vô lăng nhiều vòng để nâng hạ cánh van, trong khi van bi chỉ cần một cú gạt dứt khoát 90 độ. Điều này cực kỳ quan trọng trong các tình huống khẩn cấp cần cô lập đường ống ngay lập tức.

Vì sao kết nối mặt bích tốt hơn kết nối ren?

Kết nối ren dễ bị biến dạng và rò rỉ ở các đường ống lớn (thường là từ DN50 trở lên) dưới tác động của áp lực lớn hoặc nhiệt độ co giãn. Mặt bích sử dụng nhiều bulong siết đối xứng xung quanh chu vi pipe, phân bổ đều lực ép lên gioăng đệm mặt bích, giúp mối nối chịu được áp lực cao, chống rung lắc và cho phép tháo rời bảo dưỡng cực kỳ dễ dàng.

Các loại van bi mặt bích tay gạt phổ biến

Để lựa chọn đúng loại van cho công trình, bạn cần hiểu rõ đặc tính kỹ thuật, ưu nhược điểm của từng dòng vật liệu và thiết kế lòng van dưới đây:

1. Van bi mặt bích inox tay gạt (Stainless Steel)

• Đặc tính: Thường chế tạo từ vật liệu Inox 304 (CF8) hoặc Inox 316 (CF8M).

• Ưu điểm: Khả năng chống ăn mòn hóa học tuyệt vời, bề mặt thẫm mỹ, chịu nhiệt tốt, chống oxy hóa.

• Ứng dụng: Sử dụng bắt buộc trong nhà máy chế biến thực phẩm, dược phẩm, xử lý nước thải chứa hóa chất, hoặc các đường ống dẫn axit, kiềm.

2. Van bi mặt bích gang tay gạt (Cast Iron)

• Đặc tính: Thân van làm bằng gang cầu hoặc gang xám, bi van có thể bằng inox để tăng độ bền.

• Ưu điểm: Giá thành rẻ, độ hấp thụ rung động tốt, nguồn hàng dồi dào.

• Ứng dụng: Rất phổ biến trong hệ thống cấp thoát nước sạch công nghiệp, hệ thống phòng cháy chữa cháy (PCCC) và các đường ống xử lý nước dân dụng.

3. Van bi thép tay gạt (Carbon Steel)

• Đặc tính: Chế tạo từ thép đúc (WCB).

• Ưu điểm: Khả năng chịu nhiệt độ siêu cao (lên tới hơn 400°C) và chịu áp lực cực lớn (đáp ứng tốt các class áp suất cao).

• Ứng dụng: Chuyên dụng cho các hệ thống lò hơi, dầu nóng, dẫn xăng dầu, khí hóa lỏng hoặc các trạm bơm áp lực cao.

4. Thiết kế lòng van: Full Port và Reduced Port

• Van bi Full Port (Lòng tâm bằng): Đường kính lỗ xuyên tâm bằng đúng đường kính trong của đường ống. Ưu điểm: Lưu lượng dòng chảy qua van đạt tối đa, hoàn toàn không bị tụt áp hoặc tổn hao năng lượng dòng chảy.

• Van bi Reduced Port (Lòng thu hẹp): Đường kính lỗ của bi nhỏ hơn một cấp so với đường kính ống. Ưu điểm: Thân van nhỏ gọn hơn, giá thành rẻ hơn, phù hợp cho các hệ thống không quá khắt khe về lưu lượng và áp suất đầu ra.

Thông số kỹ thuật quan trọng của van bi mặt bích tay gạt

Khi chọn mua hoặc lập hồ sơ kỹ thuật cho dự án, bạn không thể bỏ qua các thông số định danh cốt lõi. Việc nắm rõ các tiêu chuẩn sẽ giúp hệ thống vận hành đồng bộ, tránh tình trạng "râu ông nọ cắm cằm bà kia".

So sánh van bi mặt bích tay gạt và tay quay

Khi thiết kế đường ống, nhiều kỹ sư băn khoăn giữa việc chọn cơ chế vận hành bằng tay gạt hay tay quay (vô lăng kết hợp hộp số). Bảng so sánh dưới đây sẽ làm rõ bản chất công năng của từng loại:

Lý giải chuyên sâu: Tại sao các đường ống kích thước lớn (DN150 trở lên) hầu như không dùng tay gạt? Bởi vì tiết diện bi van lớn, lực ma sát giữa bi van và gioăng PTFE dưới áp lực nước vô cùng khổng lồ. Nếu dùng tay gạt, con người không đủ lực để bẻ, hoặc nếu làm tay gạt quá dài sẽ gây vướng víu và dễ làm gãy trục van. Lúc này, hộp số tay quay là bắt buộc để biến lực xoay nhẹ thành mô-men xoắn lớn, giúp vận hành an toàn.

Van bi mặt bích tay gạt được dùng ở đâu?

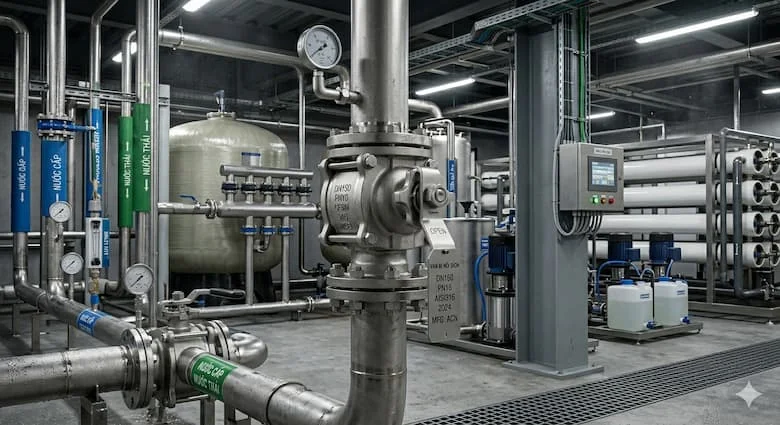

Nhờ những ưu điểm vượt trội về độ kín và tốc độ đóng mở, dòng van này xuất hiện dày đặc trong cả công nghiệp lẫn dân dụng:

• Hệ thống HVAC và cấp thoát nước: Điều tiết nước lạnh, nước nóng trung tâm trong các tòa nhà cao tầng.

• Hệ thống PCCC: Lắp đặt tại các cụm bơm và đường ống chính để mở nước dập lửa tức thì khi có sự cố.

• Nhà máy hóa chất, lọc dầu: Vận hành dòng lưu chất độc hại, đòi hỏi độ rò rỉ bằng không ($0\%$).

• Hệ thống khí nén, hơi nóng (Steam): Nơi các dòng van thông thường dễ bị xé gioăng hoặc hở cổ.

[Trạm Bơm Trung Tâm] ──> [Van Bi Gang Mặt Bích] ──> [Mạng Lưới Cấp Nước Tòa Nhà]
[Bồn Chứa Hóa Chất] ──> [Van Bi Inox 316 Mặt Bích] ──> [Dây Chuyền Sản Xuất]

Kinh nghiệm chọn vật liệu thực tế:

• Khi nào dùng Inox: Khi lưu chất có tính ăn mòn (nước biển, hóa chất), hoặc yêu cầu khắt khe về vệ sinh an toàn (nhà máy bia, sữa, thực phẩm).

• Khi nào dùng Gang: Khi lưu chất là nước sạch, nước thải trung tính hoặc dầu thủy tinh trong điều kiện nhiệt độ thường nhằm mục đích tối ưu hóa ngân sách dự án.

Sai lầm thường gặp khi chọn van bi mặt bích tay gạt

Việc chọn sai van không chỉ làm lãng phí tiền bạc mà còn tiềm ẩn nguy cơ phá hủy hệ thống, gây mất an toàn lao động. Dưới đây là các lỗi kinh điển:

1. Chọn sai tiêu chuẩn mặt bích: Bạn mua van tiêu chuẩn JIS 10K nhưng đường ống chờ sẵn ở nhà máy lại là BS PN16. Kết quả: Khoảng cách tâm lỗ bulong hoàn toàn lệch nhau, không thể bắt vít. Khắc phục: Luôn đối chiếu bản vẽ kỹ thuật đường ống trước khi đặt hàng.

2. Không kiểm tra áp suất làm việc thực tế: Lắp van chịu áp PN10 vào đường ống có áp lực đỉnh lên tới 14 bar. Hậu quả là van bị biến dạng bi hoặc nứt vỡ thân. Khắc phục: Chọn áp suất định mức của van lớn hơn ít nhất 20% so với áp suất tối đa của hệ thống.

3. Dùng sai vật liệu gioăng: Cho van gioăng PTFE thông thường chạy qua đường ống hơi nóng 220°C. Chỉ sau vài ngày, gioăng bị chảy nhão, van mất hoàn toàn khả năng làm kín. Khắc phục: Với nhiệt độ cao, phải yêu cầu gioăng PTFE gia cường carbon hoặc gioăng kim loại (Metal Seat).

Hướng dẫn chọn van bi mặt bích tay gạt phù hợp

Để đảm bảo bạn mua đúng loại thiết bị tối ưu nhất, hãy áp dụng quy trình 5 bước nghiêm ngặt sau:

• Bước 1: Xác định chính xác lưu chất môi trường. Lưu chất là nước sạch, nước thải, hóa chất, hơi nóng hay khí nén? Từ đó định hình dòng vật liệu (Gang, Thép hay Inox).

• Bước 2: Xác định áp suất và nhiệt độ hoạt động tối đa. Kiểm tra xem hệ thống vận hành ở bao nhiêu Bar ($PN$) hay $Class$, nhiệt độ bao nhiêu độ C để chọn loại gioăng và độ dày thân van phù hợp.

• Bước 3: Tra cứu kích thước DN của đường ống. Đo đường kính trong và đường kính ngoài của ống để chọn mã kích cỡ van tương ứng (Ví dụ: Ống phi 60mm tương đương DN50).

• Bước 4: Xác định tiêu chuẩn mặt bích đồng bộ. Ghi rõ yêu cầu tiêu chuẩn (JIS, BS, ANSI hay DIN) để nhà cung cấp giao đúng loại mặt bích có thể lắp lọt tâm bulong.

• Bước 5: Lựa chọn thương hiệu và nhà phân phối uy tín. Chọn các dòng van có đầy đủ chứng chỉ CO, CQ để tránh mua phải hàng đúc mỏng, hàng giả kém chất lượng.

Nếu bạn đang phân vân chưa biết thông số hệ thống của mình phù hợp với chủng loại van nào, hãy click vào [chèn link: trang tư vấn kỹ thuật] để các kỹ sư của chúng tôi hỗ trợ tính toán và tư vấn hoàn toàn miễn phí.

Lưu ý khi lắp đặt và bảo trì van

• Siết bulong đối xứng đều lực: Khi kết nối mặt bích, tuyệt đối không siết chặt một bulong ngay lập tức. Hãy siết theo hình ngôi sao (đối xứng) để mặt bích van và mặt bích ống ép sát vào nhau một cách đồng đều, tránh hiện tượng lệch gioăng gây rò rỉ.

• Vệ sinh đường ống trước khi lắp: Cặn bẩn, xỉ hàn sót lại trong ống là kẻ thù số một của van bi. Khi van đóng mở, các hạt xỉ này sẽ cào xước bề mặt bi van hoặc làm rách gioăng cao su.

• Lên lịch bảo trì định kỳ: Thực hiện tra mỡ bôi trơn vào trục van mỗi 6 tháng và thực hiện chu kỳ đóng mở van ít nhất 1 lần/tháng đối với các van ít khi sử dụng, tránh tình trạng bi van bị kẹt cứng do đóng cặn bám.

Câu hỏi thường gặp về van bi mặt bích tay gạt (FAQ)

1.Van bi mặt bích tay gạt dùng cho môi trường nào tốt nhất?

Dòng van này cực kỳ đa năng, dùng tốt cho các môi trường nước sạch, nước thải, khí nén, dầu công nghiệp. Nếu chọn thân Inox gioăng Teflon, van có thể chịu được cả các môi trường khắc nghiệt như hóa chất ăn mòn và hơi nước nóng.

2.Tại sao van bi tay gạt của tôi bị rò rỉ ở cổ trục van sau một thời gian sử dụng?

Hiện tượng này thường do gioăng tết chèn (gland packing) ở cổ van bị mòn do tần suất đóng mở quá cao. Bạn chỉ cần dùng mỏ lết siết nhẹ phần ốc vít ở cổ van xuống để ép chặt lại gioăng, nếu vẫn rò rỉ thì cần thay thế gioăng cổ mới.

3.Tôi nên chọn tiêu chuẩn mặt bích nào cho hệ thống tại Việt Nam?

Tại thị trường Việt Nam hiện nay, hai tiêu chuẩn mặt bích phổ biến nhất là JIS 10K (hệ Nhật/Hàn) và BS PN16 (hệ tiêu chuẩn Anh/châu Âu). Bạn cần kiểm tra kỹ mặt bích hàn sẵn trên ống để mua van có tiêu chuẩn trùng khớp hoàn toàn

Tổng kết

Van bi mặt bích tay gạt là mảnh ghép hoàn hảo cho mọi hệ thống đường ống công nghiệp nhờ cấu trúc chắc chắn, khả năng đóng ngắt cực nhanh và độ bền cơ học ấn tượng. Việc hiểu sâu về vật liệu, cấu tạo cũng như các thông số kỹ thuật tiêu chuẩn sẽ giúp doanh nghiệp tối ưu hóa chi phí vận hành và loại bỏ hoàn toàn các rủi ro rò rỉ nguy hiểm.
