Hướng Dẫn Chọn DN 15 Valve: Giải Pháp Tối Ưu Hiệu Suất Hệ Thống Đường Ống

Vì Sao Chọn Sai Kích Thước Van Có Thể Gây Sự Cố Hệ Thống?

Trong thiết kế và lắp đặt hệ thống cơ điện, việc lựa chọn sai kích thước dòng van điều khiển hoặc khóa dòng là một sai lầm phổ biến nhưng lại để lại hậu quả nghiêm trọng. Nhiều kỹ sư hoặc đơn vị thu mua thường có thói quen chọn đại một kích cỡ theo cảm tính hoặc chọn kích thước van hoàn toàn dựa vào đường kính ống có sẵn mà bỏ qua các thông số kỹ thuật lưu chất.

Khi bạn chọn một chiếc van quá nhỏ, nó sẽ trở thành "nút thắt cổ chai", làm giảm lưu lượng dòng chảy đáng kể và bắt buộc hệ thống bơm phải tăng công suất để bù đắp tổn thất áp suất. Ngược lại, việc lựa chọn van quá lớn (oversized) không chỉ gây lãng phí chi phí đầu tư ban đầu mà còn khiến việc kiểm soát, điều tiết lưu lượng trở nên kém chính xác. Việc sai lệch chỉ số định nghĩa kích thước danh nghĩa (DN) này sẽ dẫn đến sụt giảm áp suất cục bộ, rò rỉ tại các mối nối do chênh lệch lực gia công, và gây cực kỳ nhiều khó khăn trong quá trình thi công, lắp đặt thực tế.

Trong số các kích thước hiện nay, dn 15 valve được xem là tiêu chuẩn vàng và là kích thước phổ biến bậc nhất. Từ các hệ thống cấp nước dân dụng, hệ thống điều hòa không khí trung tâm (HVAC), lò hơi (Boiler) cho đến các đường dẫn khí nén công nghiệp đều có sự hiện diện của dòng van này. Hiểu đúng về dn15 valve size cũng như cách định lượng thông số của valve dn15 sẽ giúp bạn chọn chính xác thiết bị, tối ưu hóa hiệu suất vận hành và kéo dài tuổi thọ cho toàn bộ hệ thống đường ống.

DN 15 Valve Là Gì?

Định nghĩa chuyên ngành: DN15 valve là loại van có kích thước danh nghĩa DN15, tương đương với đường kính trong khoảng 15mm hoặc 1/2 inch theo hệ đo lường quốc tế, thường được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, HVAC và các ngành công nghiệp nhẹ.

Để hiểu một cách chi tiết, ký hiệu DN là viết tắt của cụm từ Diameter Nominal (đường kính danh nghĩa). Đây là chỉ số tiêu chuẩn của châu Âu (ISO) dùng để định danh kích thước của đường ống và các phụ kiện đi kèm như van, co, tê. Cần lưu ý rằng DN15 không phải là đường kính trong hay đường kính ngoài chính xác tuyệt đối của đường ống tính bằng milimét, mà là một con số quy ước thương mại. Khi quy đổi sang hệ đo lường của Mỹ, kích thước DN15 tương đương với 1/2 inch (ký hiệu là 1/2"). Việc nắm rõ quy chuẩn quy đổi này giúp người mua tránh được các nhầm lẫn tai hại khi đặt hàng giữa các tiêu chuẩn sản xuất khác nhau của thiết bị.

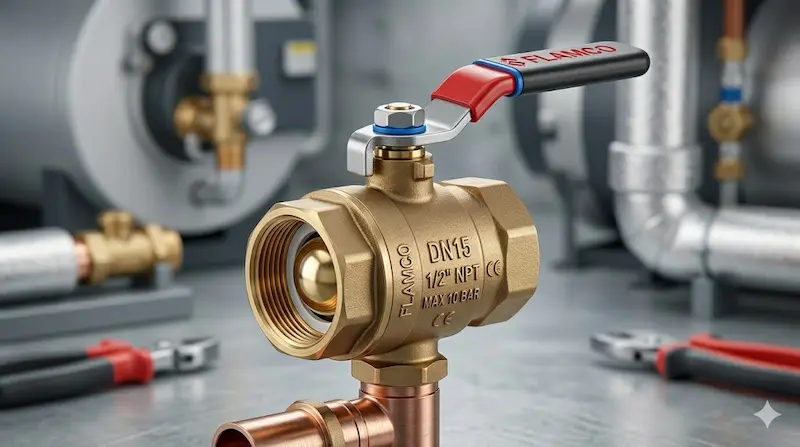

Cấu Tạo Và Nguyên Lý Hoạt Động Của Van DN15

Dù có cùng kích thước đường ren hoặc mặt bích DN15, cấu tạo và nguyên lý hoạt động của thiết bị sẽ thay đổi hoàn toàn tùy thuộc vào cấu trúc loại van cụ thể được ứng dụng:

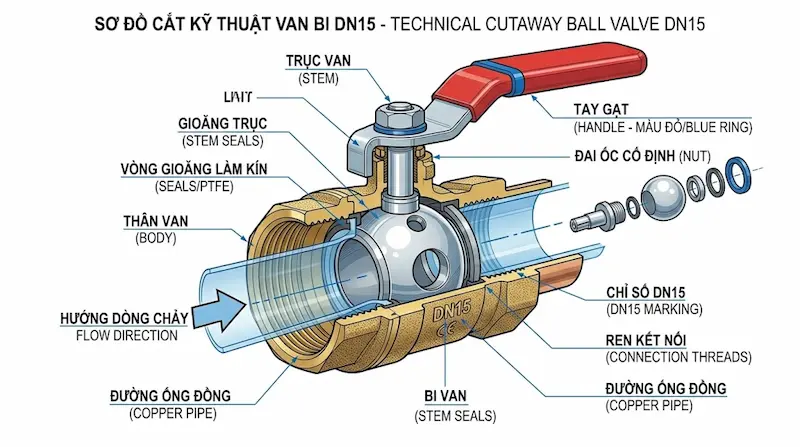

• Ball valve (Van bi DN15): Cấu tạo lõi là một viên bi kim loại có đục lỗ xuyên tâm. Khi xoay tay gạt góc $90^\circ$ , lỗ của viên bi trùng hoặc vuông góc với dòng chảy để thực hiện cơ chế đóng/mở nhanh hoàn toàn.

• Gate valve (Van cửa/Van cổng DN15): Vận hành bằng cách nâng lên hoặc hạ xuống một đĩa van dạng bản phẳng cắt ngang dòng lưu chất. Loại van này tối ưu cho việc đóng/mắt hoàn toàn dòng chảy lớn nhưng không có khả năng điều tiết.

• Check valve (Van một chiều DN15): Sử dụng cơ cấu lá lật hoặc lò xo, tự động mở ra dưới áp lực của dòng lưu chất theo một hướng cố định và đóng sập lại nếu dòng chảy có xu hướng đảo chiều, giúp chống chảy ngược bảo vệ thiết bị đo hoặc máy bơm.

• Globe valve (Van cầu DN15): Có cấu trúc buồng trong dạng chữ S với một đĩa van hình côn di chuyển lên xuống. Đây là dòng van chuyên dụng nhất để kiểm soát áp suất và điều tiết lưu lượng dòng chảy một cách mịn màng, chính xác.

Các Loại DN 15 Valve Phổ Biến Hiện Nay

Để giúp quý khách hàng có cái nhìn tổng quan và dễ dàng đưa ra quyết định mua sắm, dưới đây là bảng phân tích chuyên sâu về các dòng van DN15 phổ biến nhất trên thị trường hiện nay:

Thông Số Kỹ Thuật Quan Trọng Của DN15 Valve

Khi lựa chọn dn 15 valve, việc đọc hiểu các thông số ghi trên thân van hoặc datasheet kỹ thuật là bắt buộc để tránh các sự cố cháy nổ, phá hủy hệ thống:

• Áp suất làm việc (Pressure Rating): Phổ biến nhất là các tiêu chuẩn PN10 (10 bar), PN16 (16 bar) và PN25 (25 bar). Ký hiệu PN thể hiện áp suất làm việc liên tục tối đa của thiết bị ở điều kiện nhiệt độ tiêu chuẩn.

• Kiểu kết nối:

  • Kết nối ren (Threaded): Thường là ren NPT hoặc BSPT, cực kỳ phổ biến cho dòng van nhỏ như DN15 nhờ tính cơ động, dễ tháo lắp.

  • Kết nối mặt bích (Flanged): Dùng cho hệ thống yêu cầu độ chịu lực cao hoặc tiêu chuẩn công nghiệp nặng.

  • Kết nối hàn (Welded): Sử dụng cho hệ thống áp suất cao hoặc dòng khí nguy hiểm cần độ kín tuyệt đối không rò rỉ.

Giải thích chuyên sâu: Tại sao chọn sai vật liệu gây ăn mòn hệ thống?

Nhiều người thường chọn van nhựa PVC hoặc van đồng giá rẻ cho các đường ống hóa chất hoặc hệ thống nước nóng trung tâm. Đây là sai lầm chết người. Đồng sẽ bị ăn mòn điện hóa (galvanic corrosion) cực nhanh khi tiếp xúc với lưu chất có tính axit nhẹ hoặc môi trường nước có nồng độ clorua cao. Đối với các hệ thống hóa chất, dược phẩm, hoặc nước nóng lò hơi, bắt buộc phải dùng vật liệu thép không gỉ (Inox 304 hoặc Inox 316) để đảm bảo tính trơ hóa học và độ bền cơ học vững chắc.

DN15 Valve Khác Gì So Với DN20 Và DN25?

Khác biệt cốt lõi giữa ba kích thước van phổ biến này nằm ở đường kính danh nghĩa thực tế, lưu lượng đỉnh (Flow rate - hệ số $K_v$ ) và phân khúc ứng dụng thực tế. Trong khi van DN15 (1/2") có đường kính lỗ danh nghĩa khoảng 15mm hướng tới các nhánh cấp nước cuối, van DN20 (3/4") với đường kính 20mm thường là các trục nhánh chính của tầng nhà hoặc hệ HVAC công suất vừa. Còn dòng van DN25 (1") với đường kính 25mm lại đóng vai trò là van chặn trên các trục lộ chính, hệ thống đường ống công nghiệp đòi hỏi lưu lượng xả và luân chuyển chất lỏng cực lớn.

Ứng Dụng Thực Tế Của Van DN15

Nhờ kích thước nhỏ gọn nhưng mang lại khả năng chịu áp lực linh hoạt, van DN15 xuất hiện trong hầu hết các góc cạnh của hạ tầng kỹ thuật:

• Hệ thống cấp thoát nước tòa nhà: Lắp đặt tại các vị trí trước đồng hồ nước hộ gia đình, các nhánh cấp nước khu vệ sinh.

• Hệ HVAC và Chiller trung tâm: Sử dụng làm van cân bằng hoặc van chặn tại các đường ống nước lạnh ngầm đi vào thiết bị trao đổi nhiệt FCU/AHU.

• Hệ thống Boiler và đường ống khí nén: Đóng vai trò van xả đáy hoặc van cô lập các nhánh đo áp suất, thiết bị phụ trợ.

• Hệ thống lọc nước tinh khiết RO: Sử dụng van bi inox DN15 để kiểm soát dòng nước đầu vào và đầu ra dòng đậm đặc mà không sợ nhiễm tạp chất kim loại.

[Nhánh Ống HVAC Chính] ---> [Van Giảm Áp] ---> [DN15 Valve (Cô Lập)] ---> [Thiết Bị Đầu Cuối FCU]

Case thực tế tại công trình: Tại dự án khách sạn 5 sao tại Hà Nội, hệ thống nước nóng trung tâm liên tục gặp hiện tượng rò rỉ nước tại các phòng tầng cao nhất. Qua khảo sát, nguyên nhân do đơn vị thi công trước đó đã dùng van bi đồng DN15 phân khúc dân dụng thông thường (chỉ chịu được 60°C). Khi nước nóng duy trì ở mức 85°C liên tục, phần đệm làm kín (seat) bằng cao su thông thường bị nhão và biến dạng hoàn toàn. Sau khi nhận tư vấn từ chuyên gia, toàn bộ hệ thống đã được thay thế đồng loạt bằng dòng van bi inox 304 DN15 chịu nhiệt cao kèm đệm lót Teflon nguyên chất (PTFE). Kết quả là hệ thống đã vận hành ổn định suốt 3 năm qua mà không xuất hiện bất kỳ giọt nước rò rỉ nào.

Những Sai Lầm Thường Gặp Khi Chọn Van DN15

• Chỉ nhìn kích thước kết nối mà bỏ qua áp suất hệ thống: Mua van DN15 nhưng không xem ký hiệu PN, dẫn đến việc lắp van PN10 vào hệ thống có áp suất đỉnh lên tới 12 bar, gây nứt vỡ thân van.

• Chọn sai kiểu kết nối vật lý: Hệ thống đang chạy ống hàn nhiệt PPR nhưng lại mua van kết nối mặt bích thép, dẫn đến việc phải dùng thêm rất nhiều bộ chuyển đổi (adapter) cồng kềnh, làm tăng nguy cơ rò rỉ.

• Bỏ qua thông số nhiệt độ làm việc: Dùng van có gioăng cao su thường cho hệ hơi nóng (steam), khiến gioăng bị lưu hóa, giòn vụn chỉ sau vài tuần sử dụng.

Cách Chọn DN15 Valve Phù Hợp (Checklist)

Để giúp quy trình mua sắm vật tư của bạn diễn ra nhanh chóng và chính xác 100%, hãy tuân thủ nghiêm ngặt checklist 5 bước chuẩn kỹ sư sau đây:

• Bước 1: Xác định chính xác loại lưu chất chạy qua van. (Nước sạch, nước thải, hóa chất ăn mòn, khí nén hay hơi nóng để lựa chọn vật liệu thân van phù hợp).

• Bước 2: Kiểm tra áp suất danh định và nhiệt độ tối đa. (Đảm bảo thông số vận hành thực tế nằm trong ngưỡng an toàn của biểu đồ áp suất - nhiệt độ của thiết bị).

• Bước 3: Chọn vật liệu cấu thành van. (Đồng cho nước sinh hoạt; Inox cho hóa chất/nhiệt độ cao; Nhựa PVC cho hệ xử lý nước mặn, axit; Gang cho hệ phòng cháy chữa cháy).

• Bước 4: Lựa chọn kiểu van theo đúng công năng. (Cần đóng mở nhanh chọn Ball valve; Cần điều tiết dòng chọn Globe valve; Cần ngăn chảy ngược chọn Check valve).

• Bước 5: Xác định tiêu chuẩn kết nối vật lý. (Kiểm tra xem hệ thống hiện tại ăn khớp theo ren tiêu chuẩn G, NPT hay kết nối bích tiêu chuẩn JIS, ANSI, DIN).

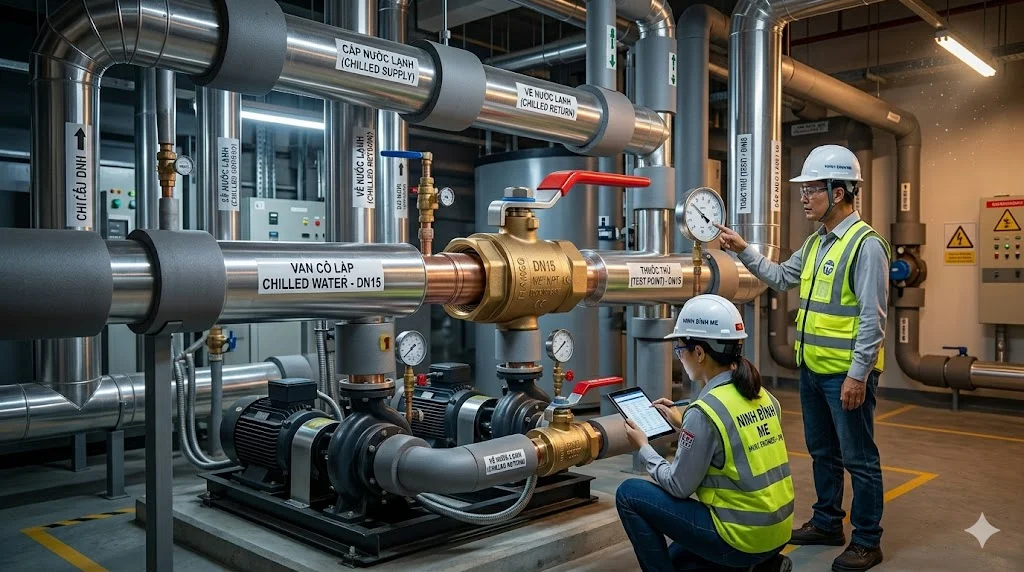

Lưu Ý Khi Lắp Đặt Và Bảo Trì Van DN15

Khi tiến hành vặn lắp van DN15 nối ren vào đường ống, kỹ thuật viên tuyệt đối không được siết quá lực tay. Việc cố tình dùng mỏ lết tăng lực siết quá mức sẽ làm biến dạng ren, nứt cổ van hoặc làm rách gioăng cao su bên trong. Hãy sử dụng cao su non (băng tan) quấn đều tay theo chiều kim đồng hồ với độ dày vừa phải để tạo độ khít tuyệt đối cho mối ren.

Câu Hỏi Thường Gặp Về DN 15 Valve (FAQ)

Kích thước dn 15 valve bằng bao nhiêu inch và tương đương phi bao nhiêu?

Kích thước danh nghĩa DN15 tương đương chính xác với 1/2 inch trong hệ đo lường Mỹ. Theo cách gọi phổ thông của thợ nước tại Việt Nam, kích thước này tương đương với đường ống có đường kính ngoài là Phi 21 (21mm).

Van DN15 chịu được áp suất vận hành tối đa là bao nhiêu?

Áp suất chịu đựng phụ thuộc hoàn toàn vào vật liệu và tiêu chuẩn sản xuất ghi trên thân van. Thông thường, van bi đồng DN15 tiêu chuẩn PN16 sẽ chịu được áp suất tối đa là 16 bar (khoảng $16\text{ kg/cm}^2$ ). Các dòng van thép đúc hoặc inox chuyên dụng cho thủy lực có thể chịu được áp suất lên tới PN40 hoặc PN64.

Khi nào nên chọn van DN15 bằng đồng và khi nào nên dùng inox?

Bạn nên chọn van đồng cho các hệ thống nước sạch, nước sinh hoạt gia đình, hệ thống khí nén khô hoặc hệ HVAC thông thường nhằm tiết kiệm chi phí. Bắt buộc phải nâng cấp lên dòng van inox DN15 khi lưu chất là hóa chất, thực phẩm, nước thải chưa xử lý hoặc hệ hơi nóng có nhiệt độ vượt quá 120°C.

Kết Luận

Có thể khẳng định, dn 15 valve là một trong những thiết bị có tính ứng dụng cao và quan trọng nhất trong mọi công trình hạ tầng từ dân dụng đến công nghiệp nhẹ. Việc thấu hiểu tường tận các thông số kỹ thuật, cấu tạo vật liệu và ứng dụng thực tế của dòng van này chính là chiếc chìa khóa giúp bạn thiết kế được một hệ thống đường ống vận hành trơn tru, tăng tối đa hiệu suất truyền tải lưu chất, loại bỏ hoàn toàn các rủi ro rò rỉ và tối ưu hóa chi phí đầu tư dài hạn.
