Gate Valve Water: Giải Pháp Tối Ưu Cho Hệ Thống Cấp Thoát Nước Công Nghiệp

Trong thực tế vận hành các hệ thống cấp nước quy mô lớn, yêu cầu quan trọng nhất thường là duy trì lưu lượng tối đa và giảm thiểu tổn thất áp suất. Khi một hệ thống cần đóng hoặc mở hoàn toàn để cách ly các đoạn ống phục vụ sửa chữa hoặc vận hành, không loại van nào thực hiện tốt hơn gate valve water (van cổng nước).

Nhiều kỹ sư gặp phải vấn đề đau đầu khi sử dụng sai loại van cho hệ thống nước: sử dụng van bướm dẫn đến sụt áp cao hoặc van cầu gây cản trở dòng chảy. Đặc biệt, nếu không chọn đúng van cổng nước chất lượng, môi trường nước có thể gây ăn mòn đĩa van nhanh chóng, dẫn đến rò rỉ nghiêm trọng.

Chính vì khả năng giải quyết triệt để bài toán về lưu lượng và độ bền, gate valve for water đã trở thành thiết bị tiêu chuẩn, không thể thiếu trong cả hạ tầng dân dụng lẫn các mạng lưới đường ống công nghiệp phức tạp hiện nay.

Gate valve water là gì?

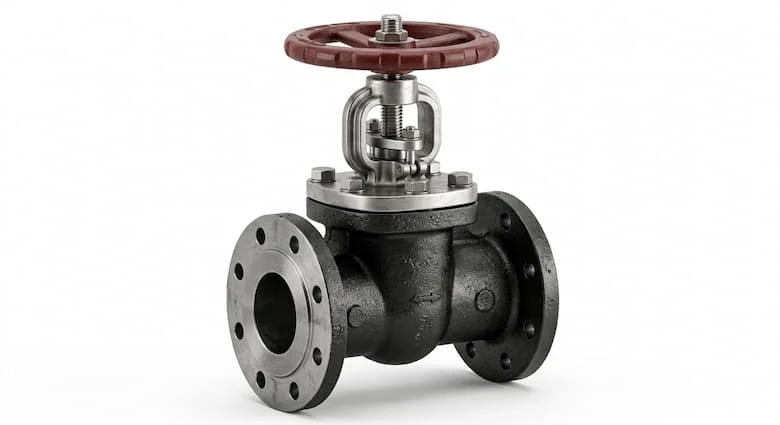

Gate valve water (hay còn gọi là van cổng nước, water gate valve) là loại thiết bị cơ khí lắp đặt trên đường ống dùng để chặn đứng hoặc cho phép dòng nước đi qua. Tên gọi "van cổng" xuất phát từ cấu tạo của đĩa van có hình dáng như một cánh cổng (gate) chuyển động lên xuống vuông góc với dòng chảy.

Về mặt kỹ thuật, loại van này được xếp vào nhóm van đóng ngắt (Isolation Valves). Khi vận hành, đĩa van sẽ được nâng lên hoàn toàn khỏi lòng ống, tạo ra một khoảng không gian trống để nước lưu thông mà gần như không gặp bất kỳ lực cản nào.

Trong ngành nước, thiết bị này còn thường được gọi là sluice valve. Đây là dòng van chuyên dụng, thường được chế tạo từ các vật liệu chống rỉ sét hoặc được sơn phủ Epoxy để chịu được môi trường ẩm ướt kéo dài.

Định nghĩa ngắn: Van cổng nước là loại van cổng chuyên dùng cho hệ thống nước, hoạt động bằng cách nâng hạ cửa van để kiểm soát dòng chảy, đảm bảo lưu lượng đi qua đạt mức tối đa khi mở hoàn toàn.

Nguyên lý hoạt động của van cổng nước

Nguyên lý của van cổng nước dựa trên chuyển động tịnh tiến. Khi người vận hành xoay tay quay (vô lăng) theo chiều kim đồng hồ hoặc ngược lại, chuyển động quay này sẽ được truyền qua trục van (stem) tới đĩa van.

1. Quá trình mở: Đĩa van được kéo lên phía trên, nằm gọn trong nắp van (bonnet). Lúc này, toàn bộ tiết diện đường ống được giải phóng.

2. Quá trình đóng: Đĩa van được hạ xuống chạm đáy thân van, tì chặt vào vòng đệm (seat) để ngăn chặn dòng nước.

Vì sao gate valve ít gây sụt áp?

Khác với van cầu (globe valve) buộc dòng nước phải đi vòng vèo qua vách ngăn, water gate valve khi mở hoàn toàn sẽ tạo ra một đường ống thông suốt. Do đó, hệ số cản thủy lực là cực thấp, giúp duy trì áp lực ổn định cho các tòa nhà cao tầng hoặc các trạm bơm đường dài.

Tại sao không phù hợp điều tiết lưu lượng?

Một lưu ý chuyên môn quan trọng: Không bao giờ dùng van cổng để điều tiết lưu lượng. Khi đĩa van ở vị trí lơ lửng (mở một phần), dòng nước chảy xiết sẽ tạo ra hiện tượng rung động và mài mòn cực nhanh lên đĩa van và ghế van, dẫn đến việc van không còn độ kín khít khi cần đóng hoàn toàn.

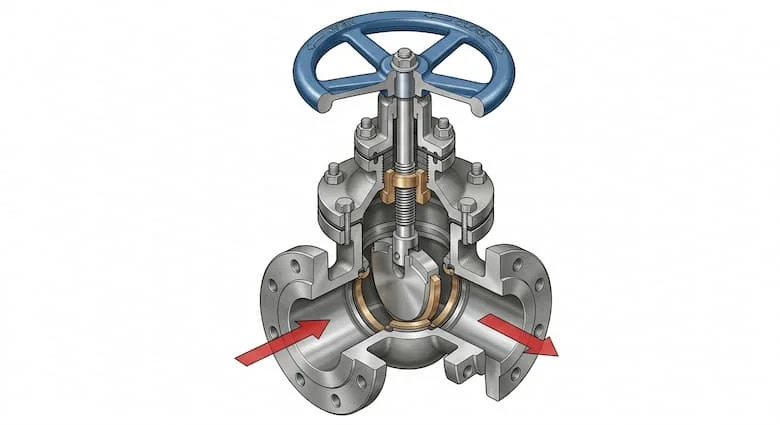

Cấu tạo van cổng nước gồm những gì?

Để đảm bảo khả năng vận hành bền bỉ dưới áp lực nước lớn, một chiếc van cổng nước tiêu chuẩn được cấu thành từ 5 bộ phận chính:

1. Thân van (Body): Là bộ phận chịu lực chính, chứa đựng toàn bộ chi tiết bên trong. Thân van thường được đúc từ gang (Cast Iron) hoặc inox để chống chịu áp lực và va đập từ dòng nước.

2. Đĩa van (Gate/Disc): Trái tim của van, trực tiếp ngăn chặn dòng chảy. Đĩa van có thể là dạng nêm (wedge) để tăng độ kín. Trong hệ thống nước sạch, đĩa van thường được bọc cao su EPDM để đảm bảo an toàn vệ sinh và độ kín tuyệt đối.

3. Ty van (Stem): Thanh trục kết nối tay quay và đĩa van. Ty van truyền lực từ phía trên xuống dưới. Tùy thiết kế mà ty van có thể trồi lên (ty nổi) hoặc nằm im bên trong (ty chìm).

4. Tay quay (Handwheel): Bộ phận điều khiển thủ công. Với các kích thước lớn (trên DN300), tay quay thường được hỗ trợ bởi hộp số trợ lực hoặc motor điện để vận hành nhẹ nhàng hơn.

5. Gioăng làm kín (Gasket & Packing): Ngăn chặn nước rò rỉ dọc theo trục van và tại các điểm kết nối giữa thân van và nắp van.

Các loại van cổng nước phổ biến hiện nay

Tùy vào không gian lắp đặt và mục đích sử dụng, người ta phân loại van cổng nước thành các dòng sau:

• Gate valve ty nổi (Rising Stem): Khi mở, trục van sẽ trồi lên cao. Ưu điểm là người vận hành chỉ cần nhìn từ xa cũng biết van đang đóng hay mở, nhưng nhược điểm là tốn không gian phía trên.

• Gate valve ty chìm (Non-Rising Stem): Trục van nằm cố định bên trong thân van khi vận hành. Đây là lựa chọn lý tưởng cho các không gian hẹp hoặc lắp dưới hố van sâu.

• Van cổng gang: Loại phổ biến nhất trong hệ thống cấp nước đô thị. Gang cầu (Ductile Iron) có độ bền cao và chi phí hợp lý.

• Van cổng inox: Dùng cho các môi trường nước có tính ăn mòn, nước mặn hoặc hệ thống xử lý nước thải hóa chất nhẹ.

• Van cổng đồng: Thường có kích thước nhỏ (dưới DN50), kết nối ren, dùng phổ biến trong các hộ gia đình hoặc chung cư.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van cổng nước, việc hiểu rõ thông số kỹ thuật là yếu tố then chốt để tránh lãng phí hoặc sự cố hệ thống.

Phân tích chuyên sâu:

• Vì sao DN lớn thường dùng mặt bích? Với kích thước đường ống lớn, lực tác động của dòng nước lên mối nối là rất cao. Kết nối mặt bích giúp phân bổ lực đều, dễ tháo dỡ bảo trì và đảm bảo độ kín cao hơn so với nối ren.

• Khi nào dùng inox thay gang? Nếu nước có độ pH thấp (axit nhẹ) hoặc chứa hàm lượng muối cao, van gang dù có sơn Epoxy vẫn sẽ bị "ăn rỗ". Lúc này, van inox là khoản đầu tư thông minh để kéo dài tuổi thọ hệ thống gấp 3-4 lần.

So sánh van cổng nước và ball valve

Đây là hai loại van thường gây nhầm lẫn nhất. Tuy nhiên, chúng có mục đích sử dụng khác biệt hoàn toàn:

Lời khuyên chuyên môn:

• Chọn van cổng nước khi bạn cần lưu lượng nước đi qua là lớn nhất và không cần thao tác đóng mở thường xuyên (ví dụ: van tổng đầu nguồn).

• Chọn ball valve khi bạn cần thao tác đóng ngắt cực nhanh hoặc lắp ở các vị trí cần đóng mở hàng ngày.

Ứng dụng thực tế của van cổng nước

an cổng nước có mặt trong hầu hết các hạ tầng kỹ thuật hiện đại:

• Hệ thống cấp nước đô thị: Lắp đặt tại các đường ống chính dưới lòng đường để cô lập khu vực khi có sự cố vỡ ống.

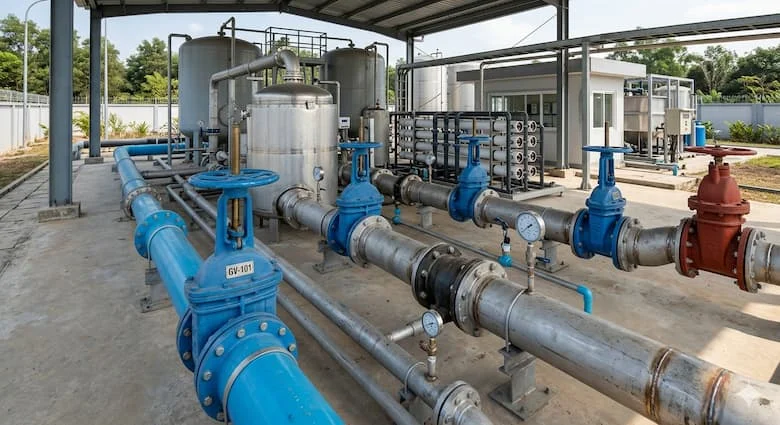

• Nhà máy xử lý nước: Kiểm soát đầu vào và đầu ra của các bể lọc, bể chứa.

• Hệ thống PCCC: Van cổng ty nổi là quy định bắt buộc trong nhiều hệ thống cứu hỏa để dễ dàng kiểm soát trạng thái sẵn sàng của nguồn nước.

• HVAC & Thủy lợi: Điều hướng dòng chảy trong các hệ thống làm mát trung tâm và kênh mương nội đồng.

Case thực tế: Tại các tòa nhà cao tầng, van cổng nước (thường là loại ty chìm để tiết kiệm diện tích) được lắp tại mỗi tầng. Khi một hộ dân cần sửa chữa đường ống, kỹ thuật viên chỉ cần khóa van tầng đó mà không làm gián đoạn nước của toàn bộ tòa nhà.

Sai lầm thường gặp khi sử dụng van cổng nước

Việc sử dụng sai cách không chỉ làm giảm tuổi thọ van mà còn gây nguy hiểm cho toàn bộ hệ thống:

1. Dùng để tiết lưu (điều chỉnh lưu lượng): Như đã phân tích, việc hé mở van sẽ khiến dòng nước tập trung áp lực vào mép đĩa van, gây mòn vẹt nhanh chóng.

2. Bỏ qua bảo trì định kỳ: Trục van cổng rất dễ bị kẹt nếu lâu ngày không hoạt động do cặn bẩn trong nước bám vào. Cần thực hiện thao tác đóng/mở van ít nhất 6 tháng một lần.

3. Chọn sai vật liệu: Dùng van gang cho nước nhiễm mặn sẽ khiến thân van bị mục nát chỉ sau 1-2 năm sử dụng.

4. Đóng mở quá nhanh (với dòng nước áp suất cao): Mặc dù van cổng đóng chậm tự nhiên, nhưng việc dùng máy móc ép đóng quá nhanh có thể gây ra hiện tượng "búa nước" (water hammer), làm vỡ đường ống.

Cách chọn van cổng nước phù hợp (Checklist)

Để chọn được một chiếc van đúng chuẩn, bạn hãy đi theo các bước sau:

• Bước 1: Xác định kích thước. Đo chính xác đường kính trong của ống (DN) để chọn van tương ứng.

• Bước 2: Kiểm tra áp suất. Hệ thống của bạn chạy 10 bar hay 16 bar? Đừng bao giờ chọn van có áp suất thấp hơn áp suất đỉnh của bơm.

• Bước 3: Chọn vật liệu. Nước sạch dùng gang bọc cao su; nước thải/hóa chất dùng inox; nước nóng dùng van cổng thép hoặc đồng.

• Bước 4: Kiểu vận hành. Cần quan sát trạng thái van từ xa? Chọn ty nổi. Không gian hẹp? Chọn ty chìm.

• Bước 5: Tiêu chuẩn kết nối. Đảm bảo mặt bích của van khớp với tiêu chuẩn của ống (BS, JIS, ANSI, hoặc DIN).

Lưu ý quan trọng khi lắp đặt

Khi lắp đặt van cổng nước, hãy tuân thủ các quy tắc "vàng" sau để đảm bảo độ kín:

• Lắp đúng chiều mũi tên (nếu có) trên thân van, mặc dù đa số van cổng có thể hoạt động hai chiều.

• Khi siết bu-lông mặt bích, phải siết theo hình sao (đối xứng) để lực ép lên gioăng được đều, tránh tình trạng rò rỉ một bên.

• Trước khi lắp, hãy vệ sinh sạch lòng ống để tránh sỏi đá làm trầy xước đĩa van khi đóng lại.

• Tip chuyên môn: Luôn trang bị một lọc y (Y-Strainer) phía trước van cổng ở các hệ thống nước thô để bảo vệ đĩa van khỏi rác thải công nghiệp.

Câu hỏi thường gặp về gate valve water (FAQ)

1. Gate valve water có dùng cho nước thải được không?

Có, nhưng nên chọn loại van cổng dao (knife gate valve) nếu nước thải có chứa nhiều tạp chất rắn hoặc xơ sợi để tránh kẹt cánh van.

2. Làm thế nào để biết van đang đóng hay mở nếu là loại ty chìm?

Bạn có thể lắp thêm bộ chỉ báo vị trí (Position Indicator) trên nắp van hoặc cảm biến hành trình để gửi tín hiệu về tủ điều khiển.

3. Tại sao tay quay van cổng của tôi bị cứng, không xoay được?

Có thể do ty van bị rỉ sét hoặc khô mỡ bò. Hãy thử xịt dung dịch tẩy rỉ (như WD-40) vào trục van và gõ nhẹ, sau đó xoay từ từ. Đừng dùng lực quá mạnh có thể làm gãy trục.

4. Tuổi thọ trung bình của một chiếc van cổng nước là bao lâu?

Nếu chọn đúng vật liệu và bảo trì tốt, một chiếc van gang chất lượng có thể hoạt động ổn định từ 10-15 năm.

Kết luận

Gate valve water là giải pháp tối ưu cho những hệ thống yêu cầu lưu lượng lớn, ít sụt áp và độ bền cơ học cao. Việc hiểu rõ về cấu tạo, nguyên lý và cách lựa chọn vật liệu (như gang, inox, đồng) không chỉ giúp hệ thống của bạn vận hành trơn tru mà còn tiết kiệm tối đa chi phí sửa chữa, thay thế về sau.
