Giải Pháp Tối Ưu Cho Hệ Thống Công Nghiệp: Tại Sao Nên Chọn Ball Valve Flanged?

Trong các hệ thống đường ống công nghiệp hiện đại, sự ổn định và an toàn luôn là ưu tiên hàng đầu. Một sự cố rò rỉ nhỏ tại vị trí kết nối cũng có thể dẫn đến hậu quả nghiêm trọng về kinh tế và an toàn lao động. Bạn đã bao giờ gặp tình trạng hệ thống đường ống áp lực cao bị rò rỉ liên tục tại các mối nối ren (threaded), hay việc tháo lắp bảo trì một chiếc van trở thành "cơn ác mộng" vì không gian chật hẹp?

Đó chính là lý do các kỹ sư vận hành luôn ưu tiên sử dụng ball valve flanged (van bi mặt bích) cho các vị trí trọng yếu. Với khả năng chịu áp suất lớn, chống rung lắc vượt trội và tính linh hoạt trong bảo dưỡng, flanged ball valve đã trở thành tiêu chuẩn vàng trong các ngành dầu khí, hóa chất và xử lý nước. Bài viết này sẽ phân tích chuyên sâu lý do tại sao dòng industrial ball valve này lại là lựa chọn không thể thay thế cho hệ thống của bạn.

Vì sao nhiều hệ thống công nghiệp bắt buộc dùng ball valve flanged?

Trong môi trường vận hành thực tế, các hệ thống đường ống không chỉ truyền dẫn chất lưu mà còn phải đối mặt với áp lực dòng chảy lớn, sự giãn nở nhiệt và rung chấn từ máy bơm hoặc máy nén. Các loại kết nối ren truyền thống thường bộc lộ yếu điểm: dễ bị rò rỉ khi rung lắc và cực kỳ khó thay thế nếu hư hỏng.

Ball valve flanged giải quyết triệt để các vấn đề này nhờ cơ chế kết nối bằng mặt bích và bu lông.

• Chống rung lắc tuyệt vời: Kết nối mặt bích tạo ra một khối thống nhất cứng cáp, phân bổ ứng suất đều lên các điểm tiếp xúc, giúp van đứng vững trước các cú sốc áp suất (water hammer).

• Dễ dàng bảo trì: Thay vì phải cắt ống hoặc tháo rời cả đoạn pipe dài như van nối ren, bạn chỉ cần tháo các bu lông mặt bích để nhấc van ra khỏi hệ thống. Điều này giúp giảm đáng kể downtime (thời gian dừng máy).

• Chịu tải trọng lớn: Đối với các đường ống có kích thước từ DN50 trở lên, kết nối mặt bích là phương án duy nhất đảm bảo tính kín khít và an toàn dưới áp suất cao.

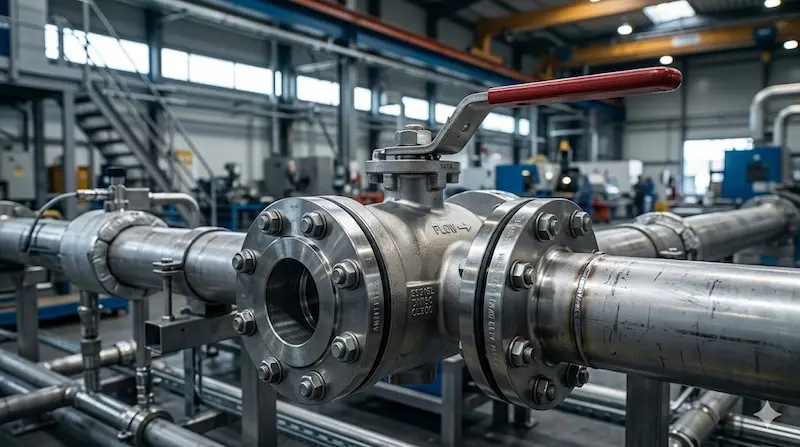

Ball valve flanged là gì?

Ball valve flanged (van bi mặt bích) là một thiết bị điều khiển dòng chảy sử dụng bộ phận đóng mở hình viên bi có lỗ xuyên tâm. Điểm khác biệt cốt lõi nằm ở kiểu kết nối: hai đầu thân van được đúc sẵn các mặt bích (flanges) để kết nối trực tiếp với mặt bích của đường ống thông qua bu lông và gioăng làm kín.

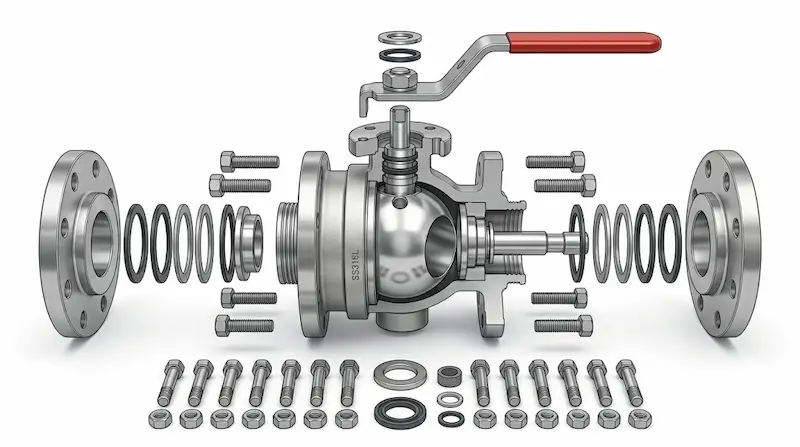

Cấu tạo cơ bản của một van bi mặt bích tiêu chuẩn:

1. Body (Thân van): Thường được đúc từ thép hoặc inox, thiết kế dày dặn để chịu áp.

2. Ball (Bi van): Viên bi rỗng bằng kim loại chống ăn mòn, bề mặt được mài nhẵn để giảm ma sát.

3. Stem (Trục van): Truyền lực từ bộ phận vận hành đến viên bi.

4. Seat (Ghế van/Gioăng làm kín): Thường làm từ PTFE hoặc kim loại, bao quanh viên bi để ngăn rò rỉ.

5. Flange ends (Hai đầu mặt bích): Bộ phận kết nối trực tiếp với hệ thống.

Cơ chế hoạt động của van dựa trên nguyên lý quarter-turn (xoay 1/4 vòng - 90 độ). Khi lỗ của viên bi nằm song song với đường ống, van mở hoàn toàn; khi xoay 90 độ, mặt kín của viên bi sẽ chặn đứng dòng chảy.

Nguyên lý hoạt động của flanged ball valve

Nguyên lý hoạt động của van bi mặt bích dựa trên sự xoay chuyển của viên bi bên trong thân van. Khi người vận hành tác động lực (qua tay gạt, tay quay hoặc bộ điều khiển), trục van sẽ làm viên bi xoay.

Phân loại theo thiết kế dòng chảy:

• Full Port (Full Bore): Đường kính lỗ của viên bi bằng đúng đường kính trong của ống. Điều này giúp tối ưu hóa lưu lượng, giảm thiểu tối đa sự sụt giảm áp suất (pressure drop). [Tìm hiểu thêm về Full Port vs Reduced Port Ball Valve].

• Reduced Port (Standard Bore): Lỗ viên bi nhỏ hơn một cấp so với đường ống, chi phí thấp hơn nhưng gây tổn thất áp suất nhất định.

Tại sao van bi mặt bích lại được ưa chuộng cho chức năng đóng/mở (On/Off)?

• Đóng mở nhanh: Chỉ cần xoay 90 độ, nhanh hơn nhiều so với van cổng (gate valve).

• Độ kín cao: Lực ép giữa viên bi và seat tạo ra sự kín khít tuyệt đối, ngay cả sau thời gian dài sử dụng. Tuy nhiên, van bi không khuyến khích dùng để điều tiết (throttling) vì dòng chảy xoáy khi mở một phần dễ làm xước bề mặt viên bi và hỏng seat.

Các loại ball valve flanged phổ biến hiện nay

Theo cấu tạo thân van

• 1-piece (Thân đúc nguyên khối): Độ bền cao, ít điểm rò rỉ nhưng lỗ chảy thường nhỏ và khó sửa chữa bên trong.

• 2-piece (Thân 2 mảnh): Loại phổ biến nhất, cho phép tháo rời để kiểm tra bi và gioăng.

• 3-piece (Thân 3 mảnh): Thiết kế tối ưu cho bảo trì. Bạn có thể tháo phần thân giữa chứa bi ra để thay thế linh kiện mà không cần tháo hai đầu mặt bích khỏi đường ống.

Theo vật liệu chế tạo

• Stainless Steel (Inox 304, 316): Chống ăn mòn tuyệt vời, dùng cho hóa chất, thực phẩm.

• Carbon Steel (Thép WCB): Chịu áp và nhiệt tốt, giá thành hợp lý, phổ biến trong dầu khí và hơi nóng.

• PVC/CPVC: Dùng cho môi trường hóa chất nồng độ cao hoặc xử lý nước có tính ăn mòn nhưng nhiệt độ thấp.

Theo tiêu chuẩn mặt bích (Flange Standard)

Việc lựa chọn van phải khớp với tiêu chuẩn mặt bích hiện có của hệ thống:

• ANSI (Mỹ): Class 150, 300, 600...

• DIN (Đức/Châu Âu): PN10, PN16, PN25...

• JIS (Nhật Bản): 10K, 20K…

Thông số kỹ thuật cần kiểm tra trước khi chọn mua

Chọn sai thông số van không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ nổ vỡ hệ thống. Dưới đây là các yếu tố sống còn:

1. Pressure Rating (Cấp áp suất)

Bạn cần biết áp suất vận hành tối đa và áp suất tức thời. Một van Class 150 không bao giờ được lắp vào hệ thống Class 300. Việc chọn dư áp suất sẽ gây tốn kém, nhưng chọn thiếu sẽ dẫn đến hư hỏng cơ khí ngay lập tức.

2. Seat Material (Vật liệu làm kín)

• Soft Seat (PTFE/RPTFE): Chịu nhiệt dưới 200°C, làm kín cực tốt, giá rẻ.

• Metal Seated: Dùng cho hơi nóng nhiệt độ cao hoặc lưu chất có hạt rắn (cát, bùn) có khả năng gây mài mòn cao.

3. Bảng gợi ý lựa chọn nhanh:

Van bi mặt bích vs threaded valve: Nên chọn loại nào?

Kết luận: Nếu bạn đang vận hành một nhà máy công nghiệp hoặc hệ thống có áp lực từ 10 bar trở lên, ball valve flanged là lựa chọn bắt buộc để đảm bảo an toàn kỹ thuật.

Những sai lầm phổ biến khi lắp đặt flanged ball valve

Dù van có tốt đến đâu, việc lắp đặt sai kỹ thuật cũng sẽ dẫn đến thất bại. Hãy tránh những sai lầm sau:

1. Siết bu lông không đều: Phải siết theo hình sao (đối xứng) để mặt bích van và ống ép phẳng lên gioăng. Siết lệch sẽ gây vênh và rò rỉ ngay khi test áp.

2. Sai tiêu chuẩn mặt bích: Cùng là DN50 nhưng mặt bích JIS 10K và ANSI 150 có tâm lỗ bu lông khác nhau hoàn toàn. Không bao giờ cố tình "độ" lại lỗ bu lông vì sẽ làm yếu kết cấu van.

3. Không kiểm tra Alignment (Độ đồng tâm): Nếu hai đầu ống không thẳng hàng mà vẫn cố siết bu lông, thân van sẽ bị ứng suất dư, dẫn đến kẹt bi hoặc nứt thân sau một thời gian vận hành.

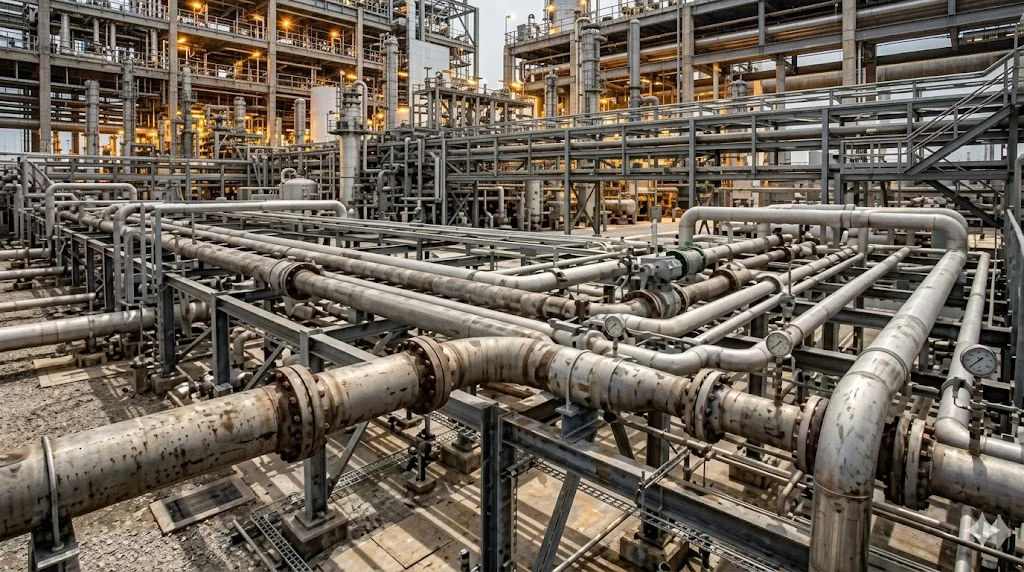

Checklist chọn van bi mặt bích đúng cho hệ thống

Trước khi gửi yêu cầu báo giá cho nhà cung cấp, hãy đảm bảo bạn đã tích đủ các ô sau:

• Lưu chất: Có tính ăn mòn không? Có chứa hạt rắn không?

• Nhiệt độ & Áp suất: Nhiệt độ làm việc thực tế và áp suất thiết kế là bao nhiêu?

• Tiêu chuẩn kết nối: Hệ thống của bạn đang dùng JIS, DIN hay ANSI?

• Cơ chế vận hành: Cần tay gạt (Manual), bộ điều khiển khí nén (Pneumatic) hay điện (Electric)?

• Chứng chỉ: Có yêu cầu chứng chỉ chống cháy (Fire-safe), API 6D hay ISO không?

FAQ về van bi mặt bích

1. Ball valve flanged có dùng cho hơi nóng được không?

Có, nhưng phải chọn loại Metal Seated (ghế van kim loại) và thân bằng thép hoặc inox chịu nhiệt. Các loại van dùng gioăng PTFE thông thường sẽ bị nóng chảy hoặc biến dạng trong môi trường hơi nóng trên 200°C.

2. Tại sao giá van bi mặt bích lại đắt hơn van bướm cùng kích cỡ?

Van bi có cấu tạo phức tạp hơn, lượng vật liệu đúc dày hơn và khả năng làm kín, chịu áp suất vượt trội hơn van bướm. Van bi mặt bích mang lại sự tin cậy tuyệt đối trong việc chặn dòng (shut-off).

3. Làm sao để phân biệt van ANSI và van DIN bằng mắt thường?

Cách chính xác nhất là đo khoảng cách giữa các tâm lỗ bu lông và số lượng lỗ bu lông trên mặt bích. Thông thường, tiêu chuẩn sẽ được đúc nổi trực tiếp trên thân van (ví dụ: Class 150 hoặc PN16).

Kết luận: Đầu tư đúng cho sự bền vững của hệ thống

Việc lựa chọn đúng ball valve flanged không chỉ là câu chuyện mua sắm thiết bị, mà là bảo hiểm cho sự an toàn của toàn bộ nhà máy. Một chiếc van phù hợp về vật liệu, đúng về tiêu chuẩn mặt bích và chuẩn xác về áp suất sẽ giúp bạn giảm thiểu tối đa chi phí bảo trì và tránh được những sự cố dừng máy ngoài ý muốn.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về ball valve flanged  .
