Van 3 4 Inch: Kích Thước "Vàng" Cho Hệ Thống Cấp Nước Và Khí Nén

Trong thiết kế và lắp đặt cơ điện, việc lựa chọn đúng kích thước thiết bị điều khiển dòng chảy quyết định trực tiếp đến hiệu suất vận hành của cả hệ thống. Thực tế cho thấy, rất nhiều chủ đầu tư và thợ lắp đặt gặp khó khăn khi đối mặt với tình trạng rò rỉ nước hoặc thiết bị không tương thích đường ống do chọn sai tiêu chuẩn ren. Van 3/4 inch xuất hiện như một giải pháp tiêu chuẩn, được ứng dụng rộng rãi từ các hệ thống máy bơm nước gia đình đến các dàn khí nén mini và dây chuyền sản xuất công nghiệp nhờ tính linh hoạt và khả năng chịu áp lực ổn định.

Vì sao van 3/4 inch được dùng phổ biến?

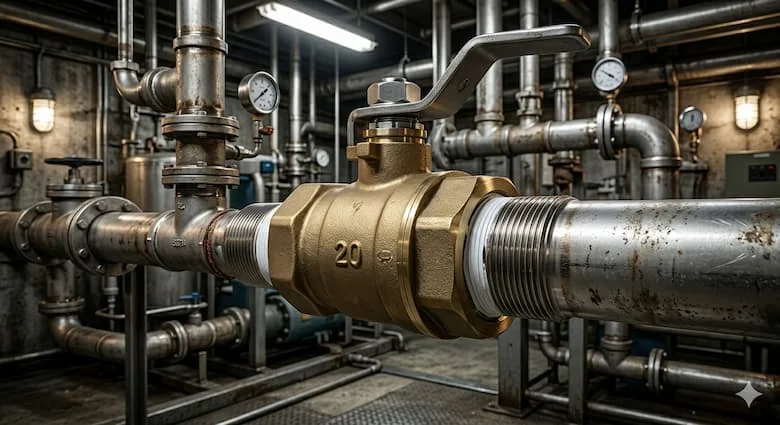

Sở dĩ van 3 4 inch trở thành kích thước "quốc dân" là bởi sự cân bằng hoàn hảo giữa lưu lượng và kích thước vật lý. Trong các hệ thống cấp nước dân dụng, đây là kích thước tiêu chuẩn để kết nối các trục cấp nước chính vào thiết bị đầu cuối hoặc máy bơm.

Nếu chọn van quá nhỏ (như 1/2 inch), bạn sẽ đối mặt với tình trạng sụt áp, nước chảy yếu tại các vòi sen hoặc bồn tắm. Ngược lại, việc sử dụng van quá lớn không chỉ gây lãng phí chi phí đầu tư mà còn gây khó khăn trong việc bố trí không gian lắp đặt hẹp. Van 3/4 inch giải quyết triệt để bài toán này, cung cấp lưu lượng vừa đủ cho hầu hết các nhu cầu sinh hoạt và sản xuất quy mô vừa, đồng thời giảm thiểu tối đa các lỗi chọn sai kích thước ren thường gặp.

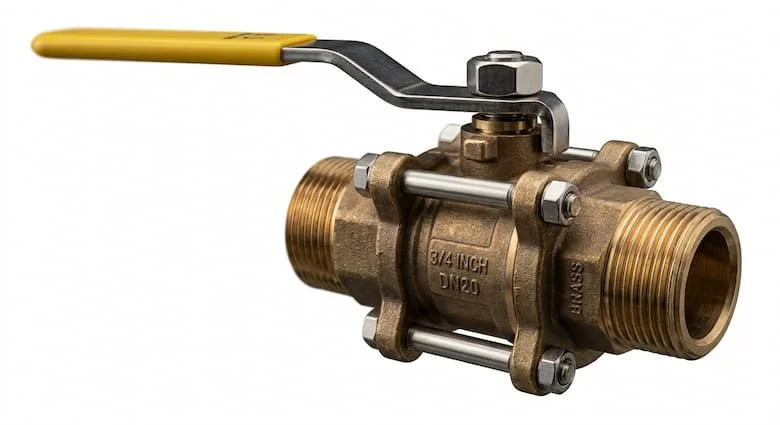

Van 3 4 inch là gì?

Về mặt kỹ thuật, van 3 4 inch là loại van có kích thước kết nối tiêu chuẩn 3/4 inch, tương đương DN20 trong hệ thống đường ống công nghiệp và dân dụng. Để dễ hình dung trong thực tế lắp đặt tại Việt Nam, kích thước này tương ứng với các loại ống nhựa hoặc ống kim loại có đường kính ngoài khoảng 27mm.

Việc hiểu rõ quy đổi từ hệ inch sang hệ DN (Diameter Nominal) và kích thước phi (mm) là cực kỳ quan trọng. Nó giúp người mua tránh được sự nhầm lẫn giữa các tiêu chuẩn ren (như NPT hay BSPP), đảm bảo sự đồng bộ tuyệt đối khi kết nối với các phụ kiện khác trong hệ thống. Đây là dòng van trung chuyển, cầu nối quan trọng giữa các đường ống nhánh và trục cấp chính.

Nguyên lý hoạt động của van 3/4 inch

Dòng van này hoạt động dựa trên cơ chế đóng/mở vật lý để kiểm soát hoặc điều tiết lưu chất (nước, khí, hơi). Tùy thuộc vào thiết kế cụ thể, van có thể vận hành thông qua nhiều phương thức:

• Thủ công: Sử dụng tay gạt hoặc tay quay (vô lăng).

• Tự động: Tích hợp bộ truyền động điện hoặc đầu điều khiển khí nén.

Tại sao chúng ta cần sự chính xác tuyệt đối về kích thước? Một chiếc van đúng kích thước DN20 sẽ đảm bảo dòng chảy đi qua không bị thắt nút cổ chai, từ đó giảm thiểu hiện tượng xâm thực và tiếng ồn trong đường ống. Khi van ở trạng thái mở, bộ phận điều khiển sẽ đưa đĩa van hoặc bi van rời khỏi vị trí chặn, cho phép chất lỏng lưu thông tối đa. Khi đóng, lực tác động sẽ ép chặt đĩa van vào ghế van để ngắt dòng hoàn toàn.

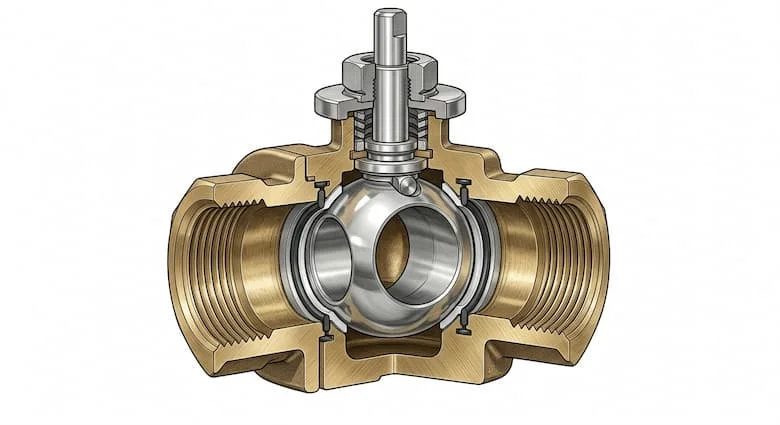

Cấu tạo chi tiết của van 3/4 inch

Một chiếc van 3/4 inch tiêu chuẩn có cấu tạo gồm các thành phần cơ bản nhưng được chế tác tinh xảo để chịu áp:

1. Thân van: Được đúc từ các vật liệu phổ biến như đồng, inox, gang hoặc nhựa PVC. Trong đó, inox được ưa chuộng nhờ khả năng chống ăn mòn hóa học và chịu nhiệt độ cao vượt trội so với các vật liệu khác.

2. Bộ phận điều khiển: Tay gạt (cho van bi) hoặc vô lăng (cho van cổng). Với các hệ thống thông minh, bộ phận này có thể là một actuator điện.

3. Đĩa van/Bi van: Trái tim của thiết bị, nơi trực tiếp tiếp xúc và ngăn chặn dòng chảy.

4. Gioăng kín (Seal/Gasket): Thường làm bằng cao su EPDM hoặc Teflon (PTFE), đóng vai trò chống rò rỉ lưu chất ra môi trường bên ngoài.

5. Kết nối ren: Thiết kế ren trong hoặc ren ngoài giúp việc tháo lắp trở nên nhanh chóng mà không cần hàn cắt phức tạp.

Các loại van 3/4 inch phổ biến hiện nay

Tùy vào mục đích sử dụng cụ thể, thị trường cung cấp nhiều biến thể của dòng van này:

• Van bi 3 4 inch: Loại phổ biến nhất với ưu điểm đóng mở cực nhanh chỉ bằng một thao tác gạt 90 độ.

• Van cổng 3 4 inch: Phù hợp cho các vị trí cần lưu lượng lớn và ít khi phải đóng mở thường xuyên.

• Van 1 chiều 3 4 inch: Thiết bị bắt buộc để ngăn dòng nước chảy ngược, bảo vệ máy bơm.

• Van điện từ 3 4 inch: Ứng dụng trong tự động hóa, điều khiển tưới tiêu hoặc hệ thống PCCC qua tín hiệu điện.

• Van bướm mini 3/4 inch: Giải pháp gọn nhẹ cho các không gian lắp đặt cực kỳ hạn chế.

Thông số kỹ thuật cần quan tâm

Trước khi mua hàng, quý khách hàng cần đối chiếu bảng thông số kỹ thuật dưới đây để đảm bảo độ bền cho hệ thống:

Phân tích lựa chọn vật liệu: Nên dùng inox cho các môi trường thực phẩm, nước nóng hoặc hóa chất loãng. Ngược lại, nhựa PVC là lựa chọn tối ưu cho hệ thống tưới tiêu hoặc xử lý nước thải sinh hoạt để tiết kiệm chi phí.

So sánh van 1 2 inch và 3/4 inch

Sử dụng sai kích thước (ví dụ lắp van 1/2 inch cho đường ống 3 4 inch) sẽ tạo ra lực cản lớn, làm giảm áp lực nước đáng kể tại đầu ra và khiến máy bơm phải làm việc nặng tải hơn, dẫn đến nhanh hỏng.

Sai lầm thường gặp và cách khắc phục

Dưới đây là những lỗi "kinh điển" khiến hệ thống của bạn gặp sự cố:

• Chọn sai tiêu chuẩn ren: Ren NPT (Mỹ) và ren hệ G (Châu Âu) không thể lắp lẫn. Cố tình siết sẽ gây cháy ren và rò rỉ.

• Lắp sai chiều van: Đối với van 1 chiều hoặc van cầu, việc lắp ngược chiều mũi tên sẽ khiến dòng lưu chất không thể lưu thông.

• Chọn sai áp lực: Sử dụng van PN10 cho hệ thống có áp suất đỉnh lên tới 15 bar sẽ gây hiện tượng nứt thân van hoặc nổ gioăng.

• Siết ren quá lực: Đặc biệt với van đồng hoặc nhựa, việc siết quá tay sẽ làm biến dạng thân van, gây kẹt bộ phận đóng mở.

Hướng dẫn lắp đặt van 3/4 inch đúng kỹ thuật

Để đảm bảo van hoạt động bền bỉ, hãy tuân thủ quy trình sau:

1. Vệ sinh: Làm sạch bụi bẩn và mạt sắt ở hai đầu ren ống.

2. Làm kín: Sử dụng băng tan (cao su non) quấn đều tay quanh ren ngoài theo chiều kim đồng hồ để chống rò rỉ.

3. Lắp đặt: Vặn van vào ống bằng tay trước, sau đó dùng mỏ lết siết nhẹ thêm 1/2 đến 1 vòng. Tránh siết quá lực.

4. Kiểm tra: Mở nước/khí từ từ để kiểm tra các điểm kết nối. Nếu có rò rỉ, hãy tháo ra và quấn lại băng tan thay vì cố siết thêm.

FAQ: Câu hỏi thường gặp

1. Van 3 4 inch tương đương DN bao nhiêu?

Trả lời: Tương đương DN20 trong hệ thống tiêu chuẩn quốc tế.

2. Van 3/4 dùng cho ống phi bao nhiêu?

Trả lời: Dùng cho các loại ống có đường kính ngoài xấp xỉ 27mm.

3. Nên chọn van đồng hay inox?

Trả lời: Van đồng phù hợp cho nước sạch sinh hoạt thông thường. Van inox dành cho nước nóng, hóa chất hoặc nơi cần độ bền cơ học cao.

4. Có thể dùng van 3/4 cho nước nóng không?

Trả lời: Hoàn toàn được, nếu bạn chọn loại vật liệu inox hoặc đồng chịu nhiệt kết hợp với gioăng Teflon.

Kết luận

Van 3 4 inch là mắt xích không thể thiếu để xây dựng một hệ thống cấp thoát nước hay khí nén ổn định. Việc chọn đúng chủng loại và vật liệu không chỉ giúp bạn vận hành ổn định, giảm thiểu rủi ro rò rỉ mà còn giúp tăng tuổi thọ cho toàn bộ công trình. Đừng để những sai sót nhỏ về kích thước làm ảnh hưởng đến hiệu quả sản xuất và sinh hoạt của bạn.
