Van Khí Nén 1 4: Điều Khiển Tối Ưu Cho Tự Động Hóa Công Nghiệp

Trong kỷ nguyên công nghiệp 4.0, các hệ thống khí nén mini và dây chuyền tự động hóa đòi hỏi sự chính xác tuyệt đối trong khâu điều khiển. Van khí nén 1/4 đã trở thành sự lựa chọn ưu tiên hàng đầu nhờ kích thước nhỏ gọn nhưng khả năng vận hành vô cùng mạnh mẽ. Thực tế, tại các máy móc đóng mở bằng khí nén, việc lựa chọn đúng linh kiện quyết định đến 80% độ ổn định của toàn bộ quy trình sản xuất.

Tuy nhiên, không ít doanh nghiệp gặp phải những vấn đề nan giải như van rò khí, chọn sai ren kết nối hoặc tình trạng đóng mở không ổn định do thiết bị không tương thích. Những sự cố này không chỉ gây thất thoát năng lượng mà còn làm gián đoạn dây chuyền, tăng chi phí bảo trì. Chính vì vậy, việc hiểu rõ về van khí nén 1/4 – kích thước cổng ren phổ biến nhất trong hệ thống khí nén công nghiệp – là bước đi sống còn để tối ưu hóa hiệu suất vận hành.

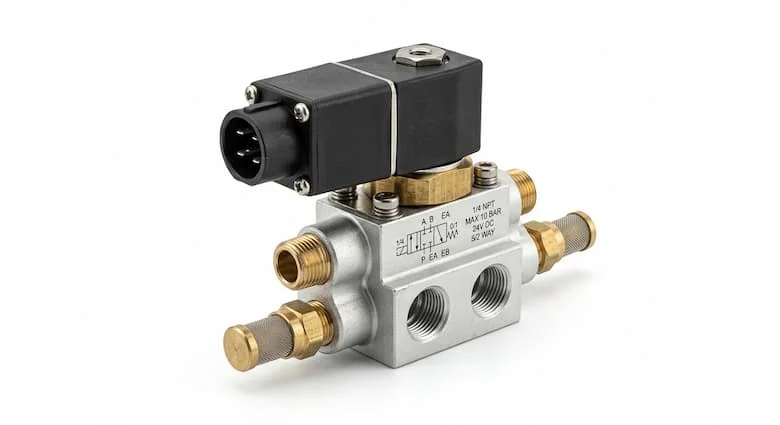

Van khí nén 1 4 là gì?

Van khí nén 1 4 là loại van điều khiển dùng trong hệ thống khí nén với kích thước cổng kết nối ren 1/4 inch (tương đương DN8). Đây là thiết bị cơ khí hoặc điện cơ có nhiệm vụ kiểm soát dòng năng lượng của khí nén bằng cách đóng, mở hoặc thay đổi hướng đi của dòng khí để kích hoạt các thiết bị chấp hành.

Chức năng chính của thiết bị bao gồm:

• Đóng mở dòng khí: Cấp hoặc ngắt nguồn khí nén cho các bộ phận hạ nguồn.

• Điều hướng khí nén: Chuyển đổi dòng khí giữa các cổng IN, OUT và EX để thay đổi trạng thái hệ thống.

• Điều khiển xi lanh khí: Trực tiếp điều khiển hành trình tiến/lùi của các loại piston và cánh tay robot.

Nguyên lý hoạt động của van khí nén 1/4

Nguyên lý cốt lõi của van khí nén 1/4 thường dựa trên tác động của coil điện từ hoặc lực cơ lý. Khi cấp nguồn điện vào coil, một từ trường mạnh được tạo ra, hút lõi thép bên trong làm piston hoặc spool dịch chuyển. Sự dịch chuyển này sẽ làm lộ ra các cửa khí, cho phép dòng khí nén đi qua hoặc bị chặn lại theo thiết kế của van.

Vì sao van khí nén đóng mở nhanh?

Do sử dụng năng lượng khí nén có tính đàn hồi cao và cơ chế lò xo phản hồi tức thì, thời gian đáp ứng của van thường chỉ tính bằng mili giây. Điều này cực kỳ quan trọng trong các ứng dụng robot yêu cầu tốc độ xử lý cao.

Tại sao cần đúng điện áp coil?

Mỗi loại van được thiết kế để hoạt động ở một ngưỡng điện áp nhất định (như 24VDC hay 220VAC). Nếu cấp sai điện áp, coil sẽ bị quá nhiệt dẫn đến cháy nổ hoặc không tạo đủ lực từ trường để thắng lực lò xo, khiến van hoạt động chập chờn.

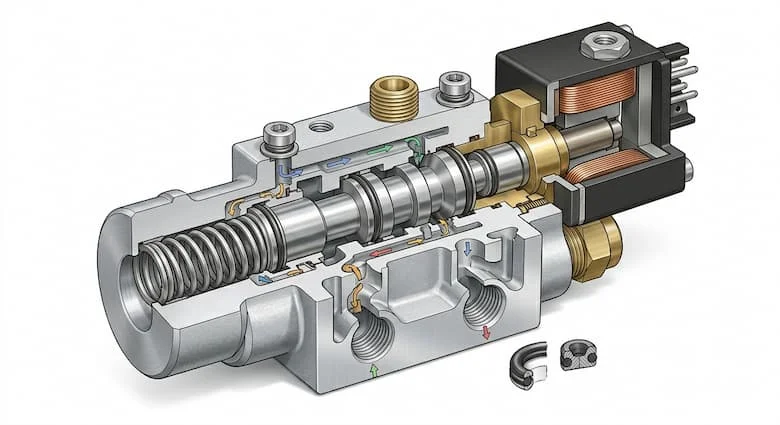

Cấu tạo chi tiết van khí nén 1/4

Một bộ van khí nén 1/4 tiêu chuẩn thường bao gồm các bộ phận chính sau:

• Thân van: Thường được làm từ nhôm (nhẹ, tản nhiệt tốt), đồng hoặc inox (chống ăn mòn). Đây là nơi chứa các đường dẫn khí nội bộ.

• Coil điện từ: Bộ phận nhận tín hiệu điện để điều khiển van. Phổ biến nhất là loại AC220V và DC24V.

• Piston / Spool: Trục trượt di động giúp ngăn hoặc mở các cổng khí.

• Lò xo hồi: Đưa piston về trạng thái ban đầu ngay khi ngắt điện, đảm bảo an toàn cho hệ thống.

• Cổng khí: Gồm cổng IN (vào), OUT (ra) và EX (xả).

Vai trò của Spool Valve: Spool là bộ phận quyết định logic điều hướng của van. Bằng cách thiết kế các rãnh trên spool, nhà sản xuất có thể tạo ra các dòng van 3/2 hay 5/2 khác nhau. Chất lượng bề mặt của spool ảnh hưởng trực tiếp đến độ kín khít và tốc độ đóng mở của thiết bị.

Các loại van khí nén 1/4 phổ biến

Tùy theo nhu cầu điều khiển, người dùng có thể lựa chọn các dòng van sau:

1. Van 2/2: Có 2 cổng và 2 vị trí, dùng cho các ứng dụng đóng/mở dòng khí đơn giản.

2. Van 3/2: Gồm 3 cổng, dùng để điều khiển xi lanh đơn (xi lanh có lò xo hồi).

3. Van 5/2: Có 5 cổng, là dòng phổ biến nhất để điều khiển xi lanh kép, giúp piston đi tới và đi lùi chủ động.

4. Van điện từ (Solenoid Valve): Tích hợp coil điện, phù hợp cho các hệ thống tự động hóa hoàn toàn điều khiển qua PLC.

5. Van cơ khí: Tác động bằng tay, bàn đạp hoặc cần gạt, dùng trong các hệ thống đơn giản hoặc cần can thiệp thủ công.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn van khí nén 1/4, kỹ sư cần đối chiếu các thông số sau:

Ren 1/4 tương đương DN bao nhiêu? Kích thước 1/4 inch tương đương với đường kính danh định DN8, với đường kính ren thực tế khoảng 13mm. Đây là kích thước "vàng" vì nó cân bằng được giữa lưu lượng khí và sự gọn gàng khi lắp đặt.

Khi nào nên dùng inox? Trong môi trường thực phẩm, y tế hoặc nơi có hơi hóa chất ăn mòn, van thân inox là bắt buộc để đảm bảo vệ sinh và độ bền thiết bị.

So sánh van khí nén 1/4 và 1/2

Việc chọn sai kích thước van là nguyên nhân hàng đầu làm giảm hiệu suất hệ thống:

Vì sao chọn sai kích thước làm giảm hiệu suất? Nếu dùng van 1/4 cho một xi lanh quá lớn, lưu lượng khí cấp vào không đủ sẽ khiến hành trình xi lanh bị chậm, yếu. Ngược lại, dùng van 1/2 cho hệ thống nhỏ gây lãng phí khí nén và chi phí đầu tư.

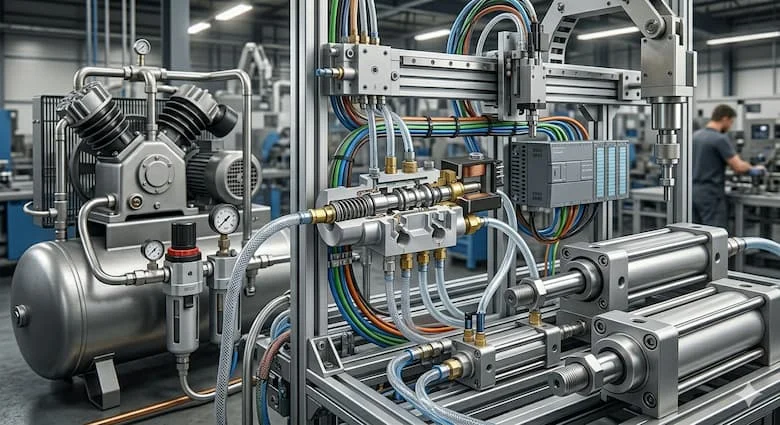

Ứng dụng thực tế của van khí nén 1 4

Van khí nén 1/4 được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Máy đóng gói: Điều khiển các cánh tay kẹp và bộ phận cắt bao bì.

• Dây chuyền tự động hóa: Phân loại sản phẩm trên băng tải.

• Máy CNC: Điều khiển hệ thống thay dao tự động hoặc làm mát bằng khí.

• Robot công nghiệp: Cung cấp lực cho các khớp nối khí nén.

• Thiết bị dân dụng: Dùng trong các máy nén khí mini tại các xưởng sửa chữa xe.

Case thực tế: Trong hệ thống điều khiển xi lanh của máy nén khí công nghiệp, van 1/4 đóng vai trò van xả dòng hoặc van điều áp, đảm bảo áp suất trong bình chứa luôn ở mức an toàn.

Sai lầm thường gặp khi dùng van khí nén 1 4

1. Chọn sai điện áp: Cắm nhầm điện 220V vào coil 24V là lỗi phổ biến nhất gây cháy coil tức thì.

2. Lắp sai chiều khí: Khí nén đi ngược chiều thiết kế khiến van không thể đóng kín hoặc spool không nhảy.

3. Không lọc khí nén: Khí bẩn chứa nước và dầu rỉ sét làm kẹt spool, gây hư hỏng bề mặt gioăng làm kín.

4. Chọn sai lưu lượng: Sử dụng van 1/4 cho các thiết bị cần lưu lượng lớn khiến hệ thống vận hành ì ạch.

Checklist: Cách chọn van khí nén 1 4 phù hợp

Hãy thực hiện kiểm tra 5 bước sau trước khi quyết định mua:

• Bước 1: Xác định loại điều khiển (Điện từ, cơ khí hay khí điều khiển khí).

• Bước 2: Kiểm tra áp suất khí thực tế tại nhà máy có nằm trong dải 0.15 - 0.8 MPa không.

• Bước 3: Chọn đúng điện áp coil (DC24V cho độ an toàn cao, AC220V cho sự tiện dụng).

• Bước 4: Kiểm tra lưu lượng khí yêu cầu của xi lanh.

• Bước 5: Chọn vật liệu nhôm cho ứng dụng thông thường hoặc inox cho môi trường đặc thù.

Lưu ý khi lắp đặt và vận hành

Để van khí nén 1/4 có tuổi thọ cao nhất, kỹ thuật viên cần tuân thủ:

• Dùng khí sạch: Luôn sử dụng bộ lọc khí ở đầu nguồn để loại bỏ bụi bẩn và hơi nước.

• Lắp đúng chiều: Quan sát ký hiệu P (vào), A/B (ra) và R/S (xả) trên thân van.

• Tránh ẩm nước: Nếu lắp đặt ở môi trường ẩm ướt, hãy chọn loại coil có tiêu chuẩn chống nước IP65.

• Tip kỹ thuật: Nên sử dụng bộ lọc FRL (Filter-Regulator-Lubricator) để vừa sạch khí, vừa bôi trơn spool bằng một lượng dầu cực mỏng, giúp van hoạt động trơn tru hơn.

FAQ: Câu hỏi thường gặp về van khí nén 1 4

1. Van khí nén 1 4 dùng cho áp suất bao nhiêu?

Đa số các dòng van tiêu chuẩn hoạt động ổn định trong dải áp suất từ 1.5 bar đến 8 bar.

2. Ren 1/4 tương đương DN mấy?

Ren 1/4 inch tương đương với kích thước danh định DN8.

3. Nên dùng coil 24V hay 220V?

Coil 24VDC an toàn hơn cho người vận hành và dễ tích hợp với các bộ điều khiển điện tử PLC. Coil 220VAC dùng trực tiếp điện lưới nên không cần bộ đổi nguồn phức tạp.

4. Van khí nén có dùng cho nước được không?

Không khuyến khích. Van khí nén được thiết kế với gioăng và cấu tạo spool đặc thù cho lưu chất khí. Dùng cho nước sẽ gây rỉ sét lò xo và kẹt van nhanh chóng.

5. Bao lâu nên vệ sinh van khí nén?

Nếu có bộ lọc khí tốt, bạn chỉ cần kiểm tra định kỳ 6 tháng/lần. Nếu khí nén bẩn, nên vệ sinh và kiểm tra gioăng mỗi 3 tháng.

Kết luận

Van khí nén 1 4 là mắt xích không thể thiếu để xây dựng một hệ thống tự động hóa bền bỉ. Việc lựa chọn đúng loại van, đúng điện áp và tuân thủ các quy tắc lắp đặt không chỉ giúp bảo vệ thiết bị mà còn nâng tầm hiệu suất sản xuất cho toàn doanh nghiệp.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van khí nén 1 4 .
