Ống Lò Hơi: Giải Pháp Chuyên Dụng Cho Hệ Thống Nhiệt Áp Lực Cao

Trong vận hành công nghiệp, hệ thống lò hơi (boiler) được ví như "trái tim" của nhà máy, nơi sản sinh ra nguồn năng lượng nhiệt khổng lồ. Đặc thù của hệ thống này là hoạt động liên tục dưới nhiệt độ cực cao và áp suất lớn. Nếu sử dụng các loại ống thép thông thường, vật liệu sẽ nhanh chóng đạt đến giới hạn bền, dẫn đến hiện tượng biến dạng, nứt gãy hoặc nổ đường ống do không chịu nổi sự giãn nở nhiệt.

Thực tế cho thấy, việc lắp đặt sai chủng loại ống không chỉ gây ra tình trạng rò rỉ hơi nóng, làm sụt giảm hiệu suất truyền nhiệt nghiêm trọng mà còn tiềm ẩn nguy cơ mất an toàn lao động cháy nổ. Vì vậy, boiler chuyên dụng là thành phần bắt buộc, đóng vai trò then chốt giúp hệ thống vận hành ổn định, tối ưu chi phí năng lượng và bảo vệ tài sản của doanh nghiệp.

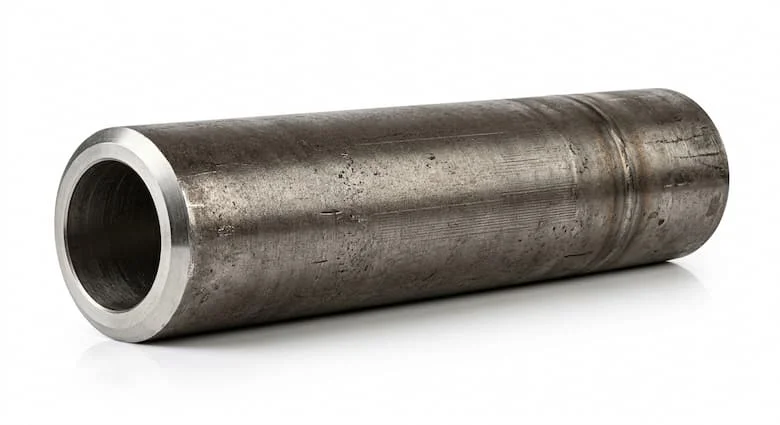

Ống lò hơi là gì?

Ống lò hơi là loại ống thép chịu nhiệt và áp suất cao, chuyên dùng trong hệ thống hơi nóng công nghiệp và nồi hơi. Khác với ống nước dân dụng, dòng sản phẩm này được chế tạo từ các mác thép đặc biệt, có khả năng duy trì đặc tính cơ học ổn định trong môi trường khắc nghiệt.

Chức năng chính của boiler bao gồm:

• Dẫn hơi nóng: Vận chuyển hơi bão hòa hoặc hơi quá nhiệt từ buồng đốt đến các thiết bị tiêu thụ.

• Dẫn nước nóng áp lực cao: Luân chuyển môi chất trong chu trình nhiệt của lò hơi.

• Truyền nhiệt: Đóng vai trò là bề mặt trao đổi nhiệt giữa khói thải nóng và nước bên trong ống (trong các loại lò hơi ống nước).

Nguyên lý hoạt động của boiler

Nguyên lý cốt lõi của boiler dựa trên khả năng dẫn lưu chất nhiệt độ cao đồng thời chịu đựng sự giãn nở nhiệt liên tục. Khi lò hơi vận hành, nhiệt độ có thể thay đổi đột ngột từ nhiệt độ môi trường lên đến hàng trăm độ C, tạo ra ứng suất nhiệt cực lớn lên thành ống.

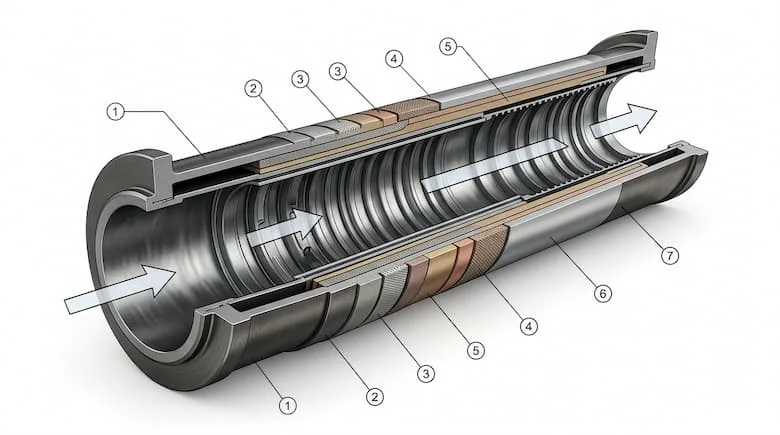

Vì sao boiler cần thép chịu nhiệt?

Dưới tác động của nhiệt độ cao, thép thông thường sẽ xảy ra hiện tượng "lão hóa" vật liệu hoặc bị oxy hóa bề mặt nhanh chóng. Thép chịu nhiệt trong boiler được bổ sung các thành phần hợp kim (như Crom, Molypden) giúp tăng cường độ bền kéo và khả năng chống ăn mòn nhiệt, ngăn chặn hiện tượng rỗ bề mặt.

Tại sao độ dày ảnh hưởng đến độ an toàn?

Độ dày thành ống (thường ký hiệu là SCH) quyết định khả năng chịu áp suất của hệ thống. Một thành ống đủ dày không chỉ giúp ngăn chặn sự nứt vỡ dưới áp lực của hơi quá nhiệt mà còn tạo ra "biên độ an toàn" khi ống bị mòn dần theo thời gian sử dụng.

Các loại boiler phổ biến hiện nay

Việc lựa chọn loại ống phù hợp phụ thuộc vào yêu cầu kỹ thuật cụ thể của từng hệ thống:

1. Ống thép đúc chịu nhiệt (Seamless Boiler Tube): Đây là loại ống được ưa chuộng nhất nhờ cấu tạo liền mạch, không có mối hàn, giúp chịu được áp lực cực cao và giảm thiểu rủi ro rò rỉ tại các điểm xung yếu.

2. Ống thép hàn: Thường dùng cho các hệ thống có áp suất trung bình hoặc thấp. Ưu điểm là chi phí thấp hơn và dễ sản xuất ở các kích thước lớn.

3. Ống inox chịu nhiệt (Stainless Steel Tube): Chế tạo từ các mác thép không gỉ (như 304H, 310S, 316L), loại ống này có khả năng chống ăn mòn hóa học xuất sắc, thường dùng trong ngành thực phẩm hoặc hóa chất.

4. Ống thép hợp kim (Alloy Steel Tube): Chứa các nguyên tố như Cr, Mo giúp ống hoạt động tốt ở môi trường nhiệt độ cực cao (trên 550°C) mà không bị biến dạng cơ tính.

5. Ống Boiler Tube chuyên dụng: Được sản xuất theo các tiêu chuẩn khắt khe, kiểm tra nghiêm ngặt về độ bền uốn và độ bền kéo để dùng trực tiếp trong buồng đốt lò hơi.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn boiler, kỹ sư cần nắm vững các thông số kỹ thuật cơ bản sau:

• SCH là gì? Đây là chỉ số biểu thị độ dày thành ống (Schedule). Chỉ số SCH càng cao, thành ống càng dày và khả năng chịu áp suất càng lớn.

• Khi nào cần dùng thép hợp kim? Khi hệ thống vận hành ở ngưỡng nhiệt độ vượt quá khả năng chịu đựng của thép carbon (thường là trên 450°C), thép hợp kim là lựa chọn bắt buộc để tránh tình trạng ống bị giòn hoặc bị oxy hóa mạnh.

So sánh boiler và ống thép thông thường

Sự khác biệt giữa ống chuyên dụng và ống thường không chỉ nằm ở vẻ ngoài mà là ở đặc tính vật lý nội tại:

Rủi ro khi chọn sai vật liệu: Việc sử dụng ống thép thông thường (như ống kẽm) cho hệ thống hơi nóng là cực kỳ nguy hiểm. Ở nhiệt độ cao, lớp kẽm có thể bong tróc gây tắc nghẽn van, đồng thời thép thường sẽ mất dần cường độ chịu lực, dẫn đến hiện tượng nổ ống đột ngột.

Tiêu chuẩn kỹ thuật quốc tế của boiler

Để đảm bảo chất lượng, ống lò hơi phải tuân thủ các tiêu chuẩn kỹ thuật khắt khe của thế giới:

• ASTM A106: Tiêu chuẩn cho ống thép carbon đúc dùng cho môi trường nhiệt độ cao. Đây là loại phổ biến nhất trong các nhà máy công nghiệp.

• ASTM A192: Chuyên dụng cho boiler bằng thép carbon chịu áp suất cao trong các bộ quá nhiệt.

• ASTM A335: Tiêu chuẩn cho ống thép hợp kim đúc chịu nhiệt độ cực cao (thường gọi là "P-grade" như P11, P22, P91).

• JIS G3461: Tiêu chuẩn của Nhật Bản dành cho ống thép carbon cho lò hơi và bộ trao đổi nhiệt.

• DIN 17175: Tiêu chuẩn của Đức về ống thép đúc chịu nhiệt.

Việc hiểu rõ các tiêu chuẩn này giúp nhà thầu lựa chọn đúng vật liệu dựa trên biểu đồ nhiệt độ - áp suất của hệ thống, đảm bảo tính kinh tế và an toàn tuyệt đối.

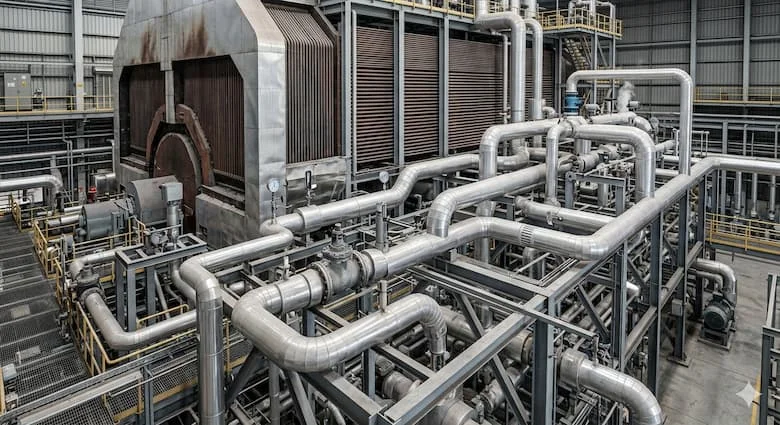

Ứng dụng thực tế của boiler

Hệ thống boiler hiện diện trong hầu hết các ngành công nghiệp trọng điểm:

• Nhà máy nhiệt điện: Dẫn hơi quá nhiệt để quay tuabin phát điện.

• Ngành thực phẩm và đồ uống: Cung cấp nhiệt năng cho quá trình tiệt trùng, nấu chín và đóng gói.

• Ngành dệt nhuộm: Cấp hơi nóng cho máy nhuộm, máy sấy vải.

• Hệ thống HVAC: Sử dụng trong các lò sưởi quy mô lớn tại các tòa nhà hoặc khu công nghiệp.

Case thực tế: Tại một nhà máy chế biến thực phẩm, việc thay thế hệ thống ống dẫn hơi cũ từ thép thường sang ống đúc ASTM A106 Grade B đã giúp giảm thiểu 15% tổn thất nhiệt trên đường ống và loại bỏ hoàn toàn tình trạng dừng máy do rò rỉ hơi định kỳ.

Sai lầm thường gặp khi chọn boiler

1. Chọn sai độ dày (SCH): Nhiều đơn vị chọn ống quá mỏng để tiết kiệm chi phí, dẫn đến tuổi thọ ống ngắn và nguy cơ bục ống khi áp suất tăng đột biến.

2. Không kiểm tra nhiệt độ làm việc: Mỗi mác thép có giới hạn nhiệt độ khác nhau. Dùng thép carbon cho nhiệt độ của thép hợp kim sẽ khiến ống bị "chảy" và biến dạng nhanh chóng.

3. Bỏ qua tiêu chuẩn kỹ thuật: Mua hàng không rõ nguồn gốc, không có chứng chỉ CO/CQ dẫn đến việc lắp đặt phải hàng kém chất lượng, mất an toàn cho toàn bộ hệ thống.

Checklist: Cách chọn boiler phù hợp

Để chọn được sản phẩm tối ưu, hãy thực hiện theo các bước sau:

• Bước 1: Xác định chính xác nhiệt độ vận hành tối đa của hệ thống.

• Bước 2: Kiểm tra áp suất làm việc và áp suất thiết kế (thường chọn ống có mức chịu áp cao hơn 15-20% áp suất thực tế).

• Bước 3: Chọn vật liệu phù hợp (Thép carbon cho nhiệt độ thường, thép hợp kim cho nhiệt độ cao, inox cho môi trường ăn mòn).

• Bước 4: Xác định tiêu chuẩn kỹ thuật cần thiết (ASTM, JIS, DIN...).

• Bước 5: Đối chiếu bảng thông số để chọn độ dày SCH phù hợp.

Lưu ý khi lắp đặt và vận hành

Lắp đặt boiler đòi hỏi kỹ thuật cao hơn nhiều so với ống nước thông thường:

• Kiểm tra giãn nở nhiệt: Phải bố trí các khớp giãn nở hoặc các đoạn ống uốn chữ U để triệt tiêu ứng suất nhiệt khi ống dài ra do nóng.

• Kiểm tra mối hàn: Sử dụng phương pháp chụp X-ray hoặc siêu âm mối hàn để đảm bảo không có khuyết tật bên trong.

• Bảo trì định kỳ: Kiểm tra độ mòn thành ống và tình trạng ăn mòn bề mặt ít nhất mỗi năm một lần.

• Tip chuyên môn: Ưu tiên sử dụng ống thép đúc cho các đoạn ống gần đầu ra của lò hơi nơi áp lực mạnh nhất, và luôn trang bị lớp cách nhiệt (insulation) chất lượng cao để giảm thất thoát năng lượng.

FAQ: Câu hỏi thường gặp về boiler

1. Ống lò hơi chịu được bao nhiêu độ?

Tùy vật liệu, ống thép carbon thông thường chịu được đến khoảng 425°C, trong khi ống thép hợp kim cao cấp có thể chịu tới trên 600°C.

2. Nên dùng ống đúc hay ống hàn cho hệ thống hơi?

Với hệ thống hơi nóng, ống đúc luôn được ưu tiên vì độ an toàn cao hơn, không có rủi ro nứt mối hàn dưới tác động của áp suất và nhiệt độ biến thiên.

3. SCH40 và SCH80 khác gì nhau?

SCH80 có thành ống dày hơn SCH40, do đó có khả năng chịu áp suất làm việc cao hơn đáng kể.

4. Ống inox có dùng cho lò hơi được không?

Có, ống inox thường được dùng trong các môi trường yêu cầu độ sạch cao hoặc chống ăn mòn hóa chất, nhưng cần lưu ý chọn đúng mác inox chịu nhiệt như 304H hoặc 310S.

5. Bao lâu nên kiểm tra hệ thống ống hơi?

Nên kiểm tra tổng thể ít nhất 1 lần/năm và kiểm tra định kỳ các điểm nối, van 3-6 tháng/lần.

Kết luận

Đầu tư vào ống lò hơi chất lượng cao không chỉ là câu chuyện về vật tư, mà là sự đầu tư cho an toàn và hiệu suất bền vững. Việc chọn đúng vật liệu, đúng tiêu chuẩn và độ dày không chỉ giúp kéo dài tuổi thọ lò hơi mà còn giúp doanh nghiệp tiết kiệm hàng tỷ đồng chi phí vận hành và sửa chữa.
