Van Tay Khí Nén: Điều Khiển Thủ Công Hiệu Quả Cho Hệ Thống Công Nghiệp

Trong kỷ nguyên của tự động hóa, nơi các van điện từ (solenoid valve) thống trị các dây chuyền phức tạp, manual pneumatic valve vẫn giữ vững vị thế là một "trợ thủ" đắc lực không thể thay thế. Có bao giờ bạn gặp tình huống hệ thống khí nén cần đóng/mở nhanh tại chỗ mà không muốn phụ thuộc vào tủ điện? Hay trong các môi trường đơn giản, việc lắp đặt một hệ thống điện rắc rối chỉ để điều khiển một xylanh đơn thuần trở nên quá lãng phí? Đặc biệt, trong quá trình bảo trì, việc điều khiển khí thủ công là yêu cầu bắt buộc để đảm bảo an toàn. Manual pneumatic valve chính là câu trả lời hoàn hảo: đơn giản, bền bỉ và cực kỳ tin cậy.

Vì Sao Hệ Thống Khí Nén Cần Van Điều Khiển Tay?

Nhiều kỹ sư giàu kinh nghiệm luôn ưu tiên tích hợp ít nhất một vài cụm điều khiển thủ công vào hệ thống. Thực tế vận hành cho thấy, không phải lúc nào "tự động" cũng là tối ưu.

• Tính cơ động và trực tiếp: Van tay cho phép người vận hành can thiệp ngay lập tức vào dòng khí mà không cần thông qua PLC hay bộ điều khiển trung tâm.

• Hoạt động trong mọi môi trường: Tại những khu vực dễ cháy nổ hoặc độ ẩm cao, nơi việc chạy dây điện gây nguy hiểm, van cơ khí khí nén trở thành lựa chọn an toàn tuyệt đối vì không phát sinh tia lửa điện.

• Tối ưu hóa chi phí: Đối với các máy móc đơn giản như máy ép thủ công, máy đóng gói mini, việc dùng pneumatic manual valve giúp cắt giảm chi phí đầu tư thiết bị điện và lập trình.

Dẫn dắt từ thực tế, một chiếc van tay gạt khí nén chất lượng không chỉ giúp giảm áp lực cho hệ thống điện mà còn là phương án dự phòng hoàn hảo khi xảy ra sự cố mất nguồn, giúp xả khí hoặc đưa xylanh về vị trí an toàn.

Van Tay Khí Nén Là Gì?

Theo định nghĩa chuyên ngành, van tay khí nén (manual pneumatic valve) là thiết bị cơ khí dùng để điều phối, đóng mở hoặc chuyển hướng dòng khí nén thông qua các thao tác vật lý trực tiếp từ con người như gạt tay, nhấn nút hoặc đạp chân.

Chức năng và phân tích chiều sâu

Thiết bị này thực hiện ba nhiệm vụ chính: Đóng/mở dòng khí, chuyển hướng dòng chảy giữa các cổng và trực tiếp điều khiển hành trình của xylanh khí nén.

Tại sao trong thời đại 4.0, thiết bị này vẫn phổ biến? Câu trả lời nằm ở sự độc lập. Việc không phụ thuộc nguồn điện giúp hệ thống luôn sẵn sàng vận hành. Trong các xưởng cơ khí nhỏ hoặc các cụm máy kiểm tra (test fixture), van tay cung cấp phản hồi cảm giác tốt cho người dùng, giúp họ điều chỉnh tốc độ hoặc lực ép một cách trực quan hơn so với nút nhấn điện tử.

Nguyên Lý Hoạt Động Của Manual Pneumatic Valve

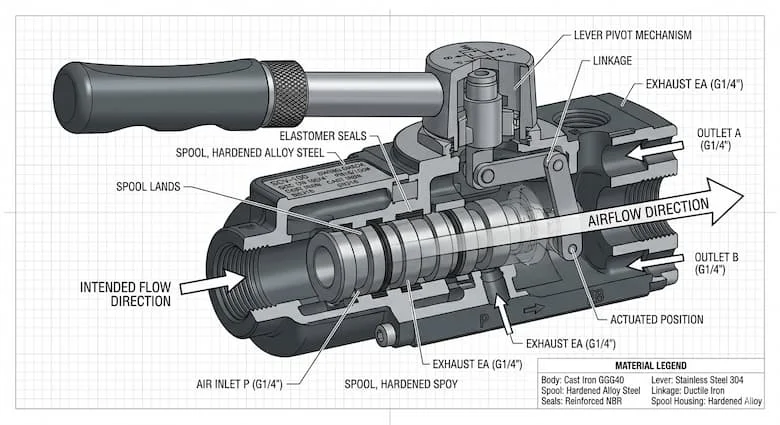

Hiểu rõ cấu tạo là chìa khóa để vận hành và sửa chữa van hiệu quả. Một chiếc van tay thông thường bao gồm: thân van, tay gạt/nút nhấn, các cổng khí (Ports), trục spool (nòng van) và lò xo hồi.

Cơ chế đổi hướng dòng khí

Hầu hết các loại van này hoạt động dựa trên cơ cấu spool valve. Khi bạn gạt tay gạt, trục spool bên trong thân van sẽ di chuyển theo chiều dọc. Các rãnh trên trục spool sẽ kết nối hoặc ngăn cách các cổng khí với nhau.

• Vị trí 1: Khí đi từ cổng P (nguồn) sang cổng A, đồng thời cổng B xả khí.

• Vị trí 2: Khi gạt ngược lại, khí từ P chuyển sang cổng B, và cổng A trở thành cổng xả.

Vì sao spool valve được dùng phổ biến? Thiết kế này cho phép chịu được áp suất cao mà lực gạt vẫn nhẹ nhàng nhờ sự cân bằng áp suất xung quanh trục. Hơn nữa, hành trình chuyển động ngắn giúp đáp ứng gần như tức thì với thao tác của người vận hành.

Các Loại Manual Pneumatic Valve Phổ Biến

Tùy vào mục đích sử dụng, chúng ta phân loại van dựa trên sơ đồ cổng và cách thức tác động:

Theo số cổng và số vị trí (Ways/Positions)

• Van 2/2: Chỉ có đóng và mở, dùng cho các ứng dụng xả khí hoặc cấp khí đơn giản.

• Van 3/2: Gồm 3 cổng 2 vị trí, thường dùng để điều khiển xylanh đơn (có lò xo hồi).

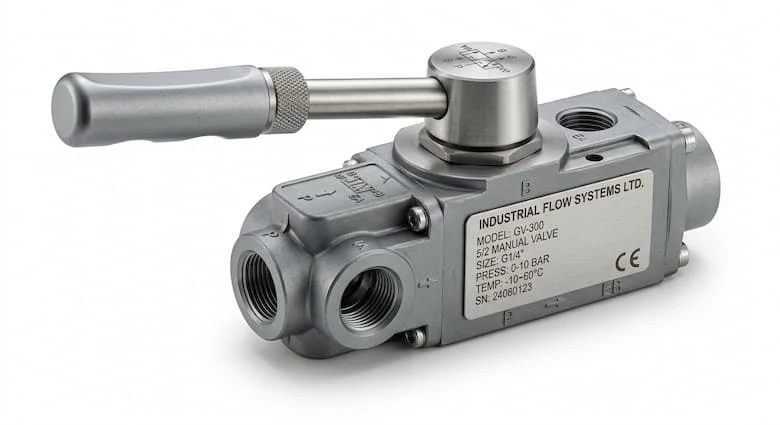

• Van 5/2: Gồm 5 cổng 2 vị trí, là "tiêu chuẩn vàng" để điều khiển xylanh kép (tác động hai chiều).

• Van 5/3: Có thêm vị trí ở giữa (thường là đóng tâm hoặc xả tâm), giúp dừng xylanh ở bất kỳ vị trí nào trong hành trình.

Theo kiểu điều khiển và vật liệu

Người dùng có thể chọn kiểu tay gạt cho các vị trí cố định, nút nhấn cho thao tác nhanh, hoặc bàn đạp chân khi cần rảnh tay để cầm nắm phôi. Về vật liệu, nhôm anodized là phổ biến nhất nhờ trọng lượng nhẹ và chống oxy hóa tốt, trong khi Inox được ưu tiên cho môi trường thực phẩm hoặc hóa chất.

Phân tích kỹ thuật: Khi nào dùng van 5/2? Đây là lựa chọn tối ưu khi bạn muốn điều khiển xylanh đi hết hành trình và về hết hành trình chỉ bằng một cú gạt. Nếu cần độ linh hoạt cao hơn để bảo trì, van 5/3 sẽ cho phép bạn "khóa" xylanh lơ lửng giữa chừng.

Thông Số Kỹ Thuật Quan Trọng Của Manual Pneumatic Valve

Việc chọn sai thông số không chỉ làm hệ thống yếu đi mà còn gây lãng phí năng lượng. Bạn cần đặc biệt lưu ý:

1. Kích thước cổng khí (Port Size): Các chuẩn phổ biến là 1/8”, 1/4”, 1/2”. Kích thước này phải tương ứng với dây hơi và lưu lượng cần thiết.

2. Áp suất làm việc: Thông thường từ 0–10 bar. Cần đảm bảo áp suất nguồn không vượt quá giới hạn của van để tránh hỏng seal.

3. Lưu lượng khí (Flow Rate/Cv): Chỉ số này quyết định tốc độ của xylanh.

4. Kiểu kết nối: Ren (G, NPT) hoặc đầu nối nhanh.

Phân tích sâu: Tại sao cần "matching" với xylanh? Nếu bạn dùng một chiếc van 1/8" cho một xylanh đường kính lớn (phi 100 chẳng hạn), lượng khí cấp vào sẽ bị nghẽn (tụt áp), khiến xylanh di chuyển chậm chạp và yếu ớt. Ngược lại, van quá lớn cho xylanh nhỏ sẽ gây lãng phí khí nén mỗi lần chuyển mạch.

So Sánh Manual Pneumatic Valve Và Van Điện Từ

Khi nào nên dùng manual valve? Hãy ưu tiên dùng van tay khi hệ thống vận hành tần suất thấp, trong các cụm máy độc lập, hoặc làm van dự phòng bypass cho hệ thống tự động lớn.

Những Sai Lầm Thường Gặp Khi Dùng Van Tay Khí Nén

Dù đơn giản, nhưng van tay vẫn có thể gặp sự cố nếu sử dụng sai cách:

• Chọn sai số cổng: Dùng van 3/2 để điều khiển xylanh kép sẽ khiến xylanh không thể thu hồi hoặc đi hết hành trình.

• Lắp sai chiều flow: Khí nén đi ngược chiều thiết kế sẽ đẩy spool vào vị trí kẹt hoặc gây rò rỉ khí liên tục qua cổng xả.

• Không sử dụng bộ lọc khí (FRL): Đây là lỗi phổ biến nhất. Khí nén bẩn chứa hơi nước và bụi kim loại sẽ mài mòn các vòng seal cao su bên trong, dẫn đến hiện tượng rò rỉ khí "xì xèo" đặc trưng.

• Sử dụng áp suất vượt ngưỡng: Làm biến dạng trục spool hoặc gây nổ các đầu nối nhanh.

Cách Chọn Van Tay Khí Nén Phù Hợp (Checklist)

Để chọn được sản phẩm ưng ý, hãy đi qua các bước sau:

1. Xác định loại xylanh: Xylanh đơn (dùng van 3/2) hay xylanh kép (dùng van 5/2, 5/3)?

2. Kiểm tra số cổng và vị trí: Bạn muốn xylanh tự hồi về hay dừng giữa chừng?

3. Áp suất và Lưu lượng: Áp suất máy nén bao nhiêu? Tốc độ xylanh cần nhanh hay chậm?

4. Vật liệu: Môi trường có hóa chất hay độ ẩm cao không?

5. Kiểu lắp đặt: Lắp trên panel, lắp trên đế manifold hay lắp tự do trên đường ống?

Hướng Dẫn Lắp Đặt Van Tay Khí Nén

Lắp đặt đúng kỹ thuật sẽ kéo dài tuổi thọ van gấp nhiều lần:

• Vệ sinh đường ống: Thổi sạch bụi bẩn trong dây hơi trước khi nối vào van.

• Sử dụng băng tan (cao su non): Chỉ quấn vừa đủ tại các đầu ren, tránh để băng tan thừa chui vào lòng van gây kẹt spool.

• Đúng sơ đồ: Cổng P nối nguồn, A-B nối xylanh, R-S là cổng xả (nên lắp thêm giảm thanh).

• Tích hợp bộ lọc FRL: Luôn lắp bộ Lọc - Điều áp - Tra dầu phía trước van để đảm bảo seal luôn được bôi trơn và sạch sẽ.

FAQ - Câu Hỏi Thường Gặp

1. Van tay khí nén có cần điện không?

Hoàn toàn không. Van hoạt động dựa trên tác động cơ học từ tay hoặc chân người vận hành.

2. Van 3/2 và 5/2 khác nhau thế nào?

Van 3/2 có 3 cổng (1 vào, 1 ra, 1 xả) dùng cho xylanh 1 chiều. Van 5/2 có 5 cổng (1 vào, 2 ra, 2 xả) dùng cho xylanh 2 chiều.

3. Vì sao van bị rò khí ở cổng xả?

Nguyên nhân thường do seal cao su bên trong bị rách hoặc bụi bẩn bám vào nòng van khiến spool không đóng kín được.

4. Có thể dùng van tay cho hệ tự động không?

Có thể dùng ở các khâu cần sự can thiệp của con người (như nút dừng khẩn cấp cơ khí) hoặc dùng để test máy trước khi chạy tự động hoàn toàn.

Tổng Kết

Van tay khí nén là minh chứng cho việc sự đơn giản đôi khi mang lại hiệu quả cao nhất. Với khả năng vận hành bền bỉ, chi phí thấp và không phụ thuộc điện năng, đây vẫn là linh kiện then chốt trong mọi hệ thống khí nén công nghiệp. Để đảm bảo hệ thống hoạt động trơn tru, hãy luôn chú trọng việc chọn đúng thông số kỹ thuật và duy trì nguồn khí nén sạch.
