Van Ren Ngoài: Giải Pháp Kết Nối Toàn Diện Cho Hệ Thống Đường Ống Chuyên Nghiệp

Trong kỹ thuật lắp đặt đường ống, việc lựa chọn phương thức kết nối đóng vai trò quyết định đến hiệu suất vận hành và tuổi thọ của toàn bộ công trình. Bạn đã bao giờ gặp phải tình trạng hệ thống vừa vận hành đã rò rỉ, hay "dở khóc dở cười" khi cần thay thế một chiếc van nhưng lại không tìm được phụ kiện tương thích? Van ren ngoài chính là giải pháp hàng đầu được các chuyên gia ưu tiên nhờ tính linh hoạt, khả năng lắp đặt thần tốc và độ tin cậy cao. Với thiết kế ren lộ thiên đặc trưng, dòng van này không chỉ phổ biến trong các gia đình mà còn là thành phần không thể thiếu trong các dây chuyền sản xuất công nghiệp hiện đại.

Vì Sao Kết Nối Ren Ngoài Được Dùng Phổ Biến Trong Hệ Thống Đường Ống?

Sự phổ biến của van ren không phải là ngẫu nhiên. Trong thực tế thi công, chúng ta thường đối mặt với những bài toán hóc búa về không gian và thời gian:

• Tình huống rò rỉ: Việc chọn sai kiểu ren hoặc sử dụng các mối nối hàn không chuẩn xác thường dẫn đến thất thoát môi chất, gây lãng phí và mất an toàn.

• Thách thức bảo trì: Với các hệ thống sử dụng kết nối hàn, việc thay thế một chiếc van hỏng đồng nghĩa với việc phải cắt ống, hàn lại – cực kỳ tốn kém và mất thời gian. Van ren cho phép tháo rời chỉ bằng một vài vòng xoay mỏ lết.

• Tính tương thích: Sự không đồng nhất giữa van và các phụ kiện như co, tê, măng xông thường xảy ra nếu người lắp đặt không am hiểu về các chuẩn kết nối.

Dẫn dắt: Nhờ ưu điểm kết nối nhanh, dễ dàng điều chỉnh và khả năng chịu áp lực ổn định, van ren đã trở thành tiêu chuẩn vàng cho các hệ thống đường ống kích thước nhỏ và vừa, từ mạng lưới cấp nước dân dụng đến các hệ thống khí nén phức tạp.

Van Ren Ngoài Là Gì? Kiến Thức Nền Tảng Cần Nắm

Để hiểu một cách chuyên sâu, van ren là dòng thiết bị cơ khí dùng để đóng mở hoặc điều tiết dòng chảy, có đặc điểm nhận dạng là các vòng ren được tiện trực tiếp ở bề mặt phía ngoài của các cổng kết nối (Inlet/Outlet).

• Định nghĩa kỹ thuật: Phần ren này nhô ra khỏi thân van, cho phép nó được vặn trực tiếp vào lỗ ren trong của đường ống hoặc các phụ kiện kết nối khác.

• Cơ chế hoạt động: Hãy tưởng tượng nó giống như cơ chế bắt vít; van đóng vai trò là chiếc vít (ren ngoài), còn đường ống đóng vai trò là lỗ vít (ren trong). Khi xoáy vào nhau, các rãnh ren sẽ khớp chặt, tạo nên một liên kết vật lý bền vững.

• Các loại thiết bị phổ biến: Bạn có thể bắt gặp kiểu kết nối này ở rất nhiều thiết bị như:

  • Van bi: Dùng để đóng mở nhanh.

  • Van một chiều: Ngăn dòng chảy ngược.

  • Van khóa nước: Phổ biến trong các thiết bị vệ sinh.

  • Van khí nén: Dùng trong các hệ thống máy nén khí cầm tay hoặc công nghiệp.

Vị trí của ren nằm ở phía ngoài giúp kỹ thuật viên dễ dàng kiểm tra tình trạng răng ren trước khi lắp đặt, đảm bảo không có vết nứt hay sứt mẻ có thể gây rò rỉ.

Cấu Tạo Và Nguyên Lý Kết Nối Của Van Ren Ngoài

Một chiếc van ren chất lượng cao không chỉ đơn thuần là các rãnh ren trên một khối kim loại. Nó là sự kết hợp hoàn hảo của nhiều thành phần:

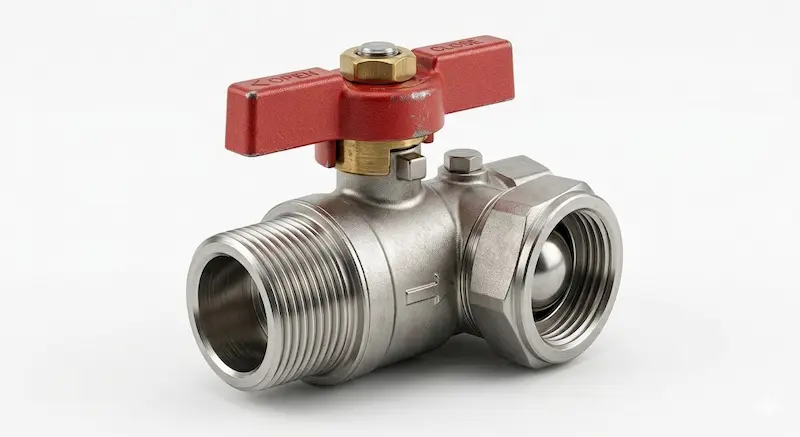

Cấu tạo chi tiết

1. Thân van: Phần khung chính chịu áp lực, thường được đúc từ đồng, inox hoặc nhựa cao cấp.

2. Đầu ren ngoài: Thành phần quan trọng nhất, được tiện theo các tiêu chuẩn quốc tế với độ chính xác cực cao.

3. Lõi van và Gioăng làm kín: Nằm bên trong thân van, giúp chặn dòng chảy tuyệt đối khi van đóng.

4. Tay gạt/Núm vặn: Bộ phận truyền lực để vận hành cơ chế đóng mở bên trong.

Nguyên lý kết nối và tạo độ kín

Liên kết ren dựa trên nguyên tắc ma sát và độ khít của các rãnh ren. Tuy nhiên, trong môi trường chất lỏng hoặc khí, các khe hở siêu nhỏ giữa đỉnh ren và đáy ren vẫn tồn tại. Do đó, việc tạo liên kết kín thường được thực hiện thông qua:

• Độ khít ren: Các vòng ren được tính toán để ép chặt vào nhau khi đạt lực siết tối ưu.

• Băng tan (PTFE): Một lớp màng mỏng quấn quanh ren ngoài để lấp đầy các khoảng trống li ti.

• Gioăng cao su: Một số loại van tích hợp gioăng đệm ở phần vai ren để tăng cường khả năng chống thấm.

Tại sao phải quan tâm đến chuẩn ren như BSP hay NPT? Bởi mỗi chuẩn có góc ren (55 độ hay 60 độ) và bước ren khác nhau. Việc lắp lẫn chuẩn sẽ làm hỏng rãnh ren, gây rò rỉ vĩnh viễn mà không loại băng tan nào có thể cứu vãn.

Các Loại Van Ren Ngoài Phổ Biến Hiện Nay

Trên thị trường hiện nay, van ren được chia thành nhiều phân khúc dựa trên mục đích sử dụng và điều kiện môi trường. Việc hiểu rõ các loại này giúp bạn tối ưu hóa chi phí đầu tư.

Phân loại theo chức năng vận hành

• Van bi ren ngoài: Dòng van thông dụng nhất, đóng mở 90 độ, cho phép dòng chảy đi qua hoàn toàn mà không gây sụt áp.

• Van cổng ren ngoài: Thường dùng cho các hệ thống cần đóng mở chậm để tránh hiện tượng búa nước.

• Van điều áp ren ngoài: Một thiết bị đặc thù dùng để hạ áp suất đầu vào xuống mức an toàn cho thiết bị đầu cuối.

Phân loại theo vật liệu cấu tạo

Phân loại theo môi trường môi chất

Tùy vào việc bạn dẫn nước, khí nén, hóa chất hay hơi nóng mà lớp đệm (seat) bên trong van sẽ khác nhau. Ví dụ, van dùng cho hơi nóng yêu cầu gioăng PTFE chịu nhiệt, trong khi van nước chỉ cần gioăng cao su EPDM thông thường.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Ren Ngoài

Để trở thành một người mua hàng thông thái hoặc một kỹ sư giỏi, bạn cần nắm lòng bảng thông số kỹ thuật (Datasheet) của sản phẩm:

1. Kích thước ren (Nominal Size)

Kích thước ren thường được ký hiệu theo DN (Hệ mét) hoặc Inch. Dưới đây là bảng quy đổi nhanh:

• DN15: Tương đương 1/2 inch (Phi 21mm)

• DN20: Tương đương 3/4 inch (Phi 27mm)

• DN25: Tương đương 1 inch (Phi 34mm)

• DN50: Tương đương 2 inch (Phi 60mm)

2. Chuẩn ren quốc tế

• Ren BSP (British Standard Pipe): Chuẩn ren Anh, phổ biến nhất tại Việt Nam. Góc ren 55 độ.

• Ren NPT (National Pipe Taper): Chuẩn ren Mỹ, dạng ren côn. Góc ren 60 độ. Chúng không thể lắp lẫn với ren BSP dù kích thước có vẻ giống nhau.

3. Áp suất và Nhiệt độ (P-T Ratings)

• Áp suất (PN): PN10, PN16, PN25... biểu thị áp suất làm việc tối đa (bar).

• Nhiệt độ: Ảnh hưởng trực tiếp đến độ bền của gioăng và vật liệu thân van. Inox thường chịu được nhiệt độ cao hơn nhiều so với nhựa hoặc đồng.

Việc chọn sai chuẩn ren hoặc vật liệu không chỉ gây rò rỉ mà còn có thể dẫn đến cháy nổ (trong hệ thống khí áp lực cao) hoặc nhiễm độc môi chất (trong ngành thực phẩm).

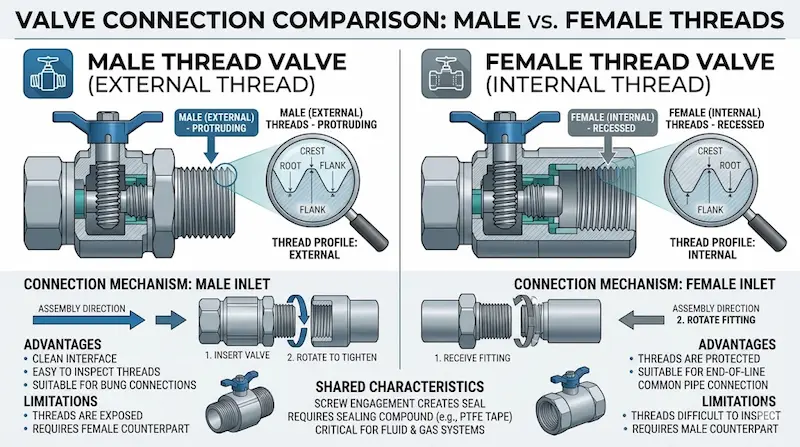

So Sánh Van Ren Và Van Ren Trong

Người dùng thường nhầm lẫn giữa hai kiểu ren này, dẫn đến việc mua nhầm phụ kiện. Hãy cùng đặt chúng lên bàn cân so sánh:

Insight kỹ thuật: Thông thường, một hệ thống tốt sẽ kết hợp cả hai. Ví dụ: Đầu ra của máy bơm thường là ren trong, vì vậy bạn cần một chiếc van ren ngoài để xoáy trực tiếp vào đó mà không cần qua đầu nối trung gian. Điều này giúp giảm thiểu số lượng mối nối – đồng nghĩa với việc giảm thiểu nguy cơ rò rỉ.

Van Ren Và Van Mặt Bích Khác Nhau Thế Nào?

Đây là hai thái cực kết nối trong ngành van công nghiệp. Việc phân biệt chúng giúp bạn định hình quy mô hệ thống một cách chuyên nghiệp.

• Về kích thước: Kết nối ren ngoài thường chỉ giới hạn đến DN50 hoặc DN80. Với các đường ống lớn hơn (DN100 trở lên), kết nối mặt bích là bắt buộc để đảm bảo sự chắc chắn.

• Độ chịu áp: Van mặt bích có khả năng chịu áp suất và rung lắc cực lớn nhờ hệ thống bu-lông siết xung quanh. Van ren thiên về sự nhỏ gọn và tiện lợi cho các hệ thống áp lực trung bình.

• Tốc độ thi công: Ren ngoài thắng tuyệt đối về tốc độ. Chỉ mất vài phút để lắp xong một chiếc van ren, trong khi lắp van mặt bích đòi hỏi căn chỉnh gioăng và siết đối xứng nhiều bu-lông.

• Chi phí: Van nối ren luôn rẻ hơn so với van mặt bích cùng kích thước do tiết kiệm được vật liệu đúc bích.

Kết luận: Chọn ren ngoài cho hệ thống nhỏ, không gian hẹp và yêu cầu thi công nhanh. Chọn mặt bích cho các đường ống chính, áp lực cao và yêu cầu độ bền vĩnh cửu.

Van Ren Ngoài Được Ứng Dụng Trong Những Hệ Thống Nào?

Khả năng thích ứng tuyệt vời khiến van ren có mặt ở khắp mọi nơi:

1. Ứng dụng dân dụng

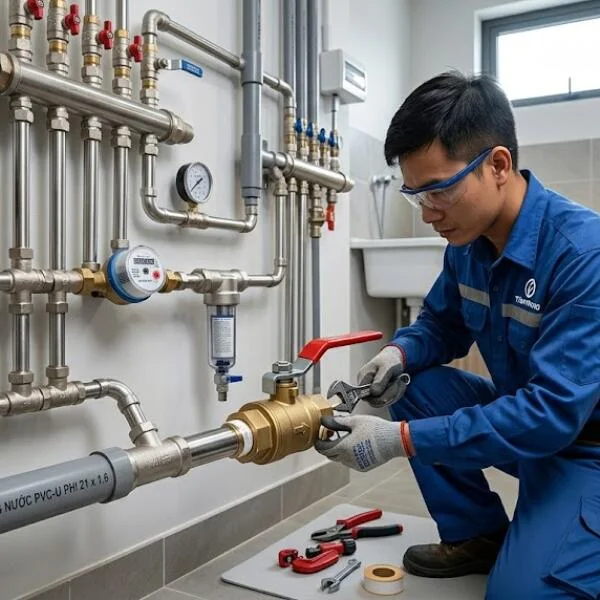

• Đường nước gia đình: Lắp đặt tại vị trí đầu vào của téc nước, máy nước nóng năng lượng mặt trời hoặc dưới bồn rửa mặt.

• Hệ thống lọc nước: Các máy lọc nước RO sử dụng van bi ren ngoài mini để kiểm soát nguồn nước vào.

• Máy bơm dân dụng: Hầu hết các dòng máy bơm đẩy cao hoặc bơm tăng áp đều sử dụng cổng ren ngoài để kết nối với đường ống dẫn.

2. Ứng dụng công nghiệp

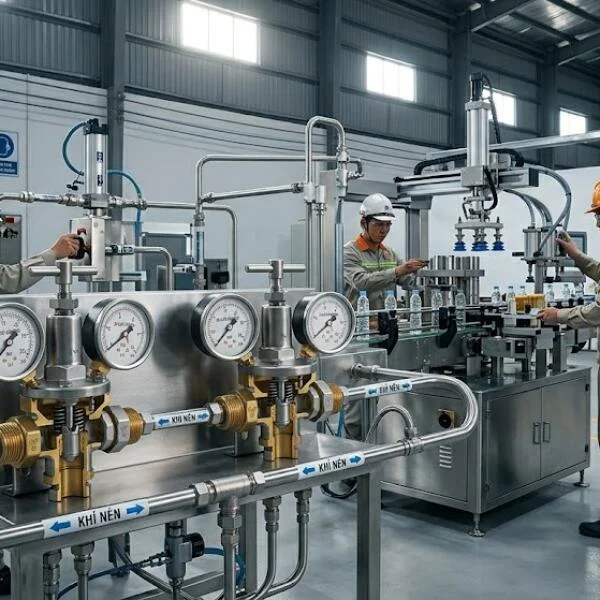

• Hệ thống khí nén: Van được lắp tại các đầu ra của bình tích khí hoặc trước các thiết bị sử dụng khí như súng phun sơn, máy khoan cầm tay.

• Nhà máy thực phẩm: Sử dụng van inox 316 ren ngoài để đảm bảo vệ sinh và khả năng tẩy rửa hóa chất định kỳ.

• Dây chuyền hóa chất: Dùng để chiết rót hóa chất từ bồn chứa vào các can nhỏ.

3. Ứng dụng nông nghiệp

Trong các hệ thống tưới nhỏ giọt hoặc tưới phun mưa, van nhựa ren ngoài giúp người nông dân điều tiết lưu lượng nước đến từng gốc cây một cách chính xác mà chi phí lại cực kỳ rẻ.

Checklist: Cách Chọn Van Ren Phù Hợp

Hãy thực hiện theo các bước sau để đảm bảo bạn mua đúng chiếc van mình cần:

• Bước 1 - Xác định môi chất: Bạn đang dẫn cái gì? Nước, hơi nóng, khí nén hay hóa chất? (Quyết định vật liệu Thân và Gioăng).

• Bước 2 - Kiểm tra kích thước: Dùng thước kẹp đo đường kính ren hiện có hoặc đọc thông số trên ống để chọn đúng DN15, DN20...

• Bước 3 - Xác định áp suất: Hệ thống của bạn chạy ở bao nhiêu Bar? (Chọn PN10 hay PN16).

• Bước 4 - Kiểm tra chuẩn ren: Phụ kiện hiện có là BSP hay NPT? (Rất quan trọng).

• Bước 5 - Chọn kiểu vận hành: Tay gạt (đóng nhanh) hay tay quay (đóng chậm)?

Lời khuyên từ chuyên gia: Nếu bạn không chắc chắn về chuẩn ren, hãy đo đường kính đỉnh ren và đếm số vòng ren trên mỗi inch, sau đó tham khảo kỹ thuật viên để được tư vấn chính xác nhất.

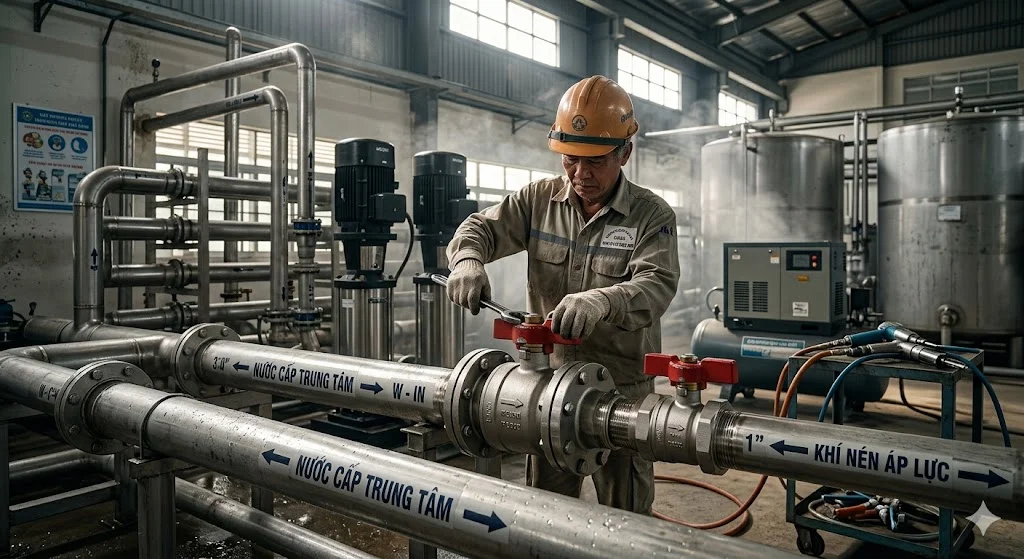

Hướng Dẫn Lắp Đặt Van Ren Đúng Kỹ Thuật

Một mối nối ren bền bỉ bắt đầu từ những bước lắp đặt chuẩn chỉ:

1. Vệ sinh sạch sẽ: Dùng bàn chải sắt hoặc giẻ sạch lau hết bụi bẩn, mạt sắt trên cả ren ngoài của van và ren trong của ống.

2. Quấn băng tan: Quấn khoảng 10-15 vòng (tùy độ hở) đều tay từ đầu ren vào trong. Đảm bảo lớp băng phẳng và không bị nhăn.

3. Bắt đầu bằng tay: Luôn xoáy van vào ống bằng tay trước ít nhất 3 vòng ren đầu tiên để đảm bảo đúng khớp trục.

4. Siết bằng dụng cụ: Dùng mỏ lết siết thêm 1-2 vòng nữa cho đến khi cảm thấy nặng tay. Không cố siết đến kịch vòng.

5. Kiểm tra rò rỉ: Cho hệ thống vận hành và dùng nước xà phòng (với khí) hoặc quan sát mắt thường (với nước) để kiểm tra các mối nối.

FAQ: Câu Hỏi Thường Gặp Về Van Ren

1. Van ren ngoài có bền hơn van ren trong không?

Độ bền phụ thuộc vào vật liệu chứ không phải kiểu ren. Tuy nhiên, ren ngoài dễ bị tác động vật lý gây sứt mẻ răng ren hơn trong quá trình vận chuyển, vì vậy cần bọc bảo vệ đầu ren cẩn thận.

2. Tại sao tôi dùng chuẩn ren BSP lắp vào NPT vẫn vào được vài vòng nhưng sau đó bị kẹt?

Do bước ren và góc ren khác nhau. Khi vào sâu, các đỉnh ren bắt đầu chèn ép lên nhau gây kẹt. Nếu cố tình siết sẽ làm hỏng cả hai đầu kết nối.

3. Có thể dùng van ren cho hệ thống hơi nóng 200 độ C không?

Có thể, nếu bạn chọn van bằng inox 316 kết hợp với gioăng PTFE chịu nhiệt cao và sử dụng keo chịu nhiệt thay cho băng tan thông thường.

Kết Luận: Chọn Đúng Van Ren Ngoài Giúp Hệ Thống Hoạt Động Ổn Định Và Kín Khít

Việc hiểu sâu về van ren không chỉ giúp bạn hoàn thành công việc lắp đặt một cách nhanh chóng mà còn bảo vệ hệ thống khỏi những rủi ro rò rỉ và hỏng hóc không đáng có. Một chiếc van đúng chuẩn, một mối nối đúng kỹ thuật chính là nền tảng cho sự an toàn và hiệu quả của toàn bộ công trình.

Chọn đúng vật liệu giúp tăng tuổi thọ, chọn đúng chuẩn ren giúp tránh rò rỉ và chọn đúng kích thước giúp tối ưu lưu lượng. Đừng để những chi tiết nhỏ làm hỏng những dự án lớn.
