Van Điều Áp Khí: Phương Án Tối Ưu Để Ổn Định Áp Suất Và Bảo Vệ Hệ Thống

Trong các hệ thống công nghiệp, áp suất khí không ổn định được ví như một "sát thủ thầm lặng". Hãy tưởng tượng hệ thống khí nén của bạn đang vận hành, đột ngột áp suất tăng vọt vượt ngưỡng cho phép, gây hỏng hóc các thiết bị chấp hành, làm sai lệch kết quả của máy CNC hoặc thậm chí gây cháy nổ. Ngược lại, áp suất quá thấp khiến máy móc hoạt động đình trệ, giảm hiệu suất sản xuất. Chính vì vậy, van điều áp khí (hay regulator khí) trở thành thiết bị không thể thiếu để duy trì sự cân bằng và an toàn tuyệt đối cho toàn bộ hệ thống.

Vì Sao Hệ Thống Khí Cần Van Điều Áp?

Thực tế vận hành cho thấy, nguồn cấp khí (như máy nén khí hoặc bình tích áp) thường có áp suất rất cao và biến thiên liên tục. Nếu dẫn trực tiếp nguồn khí này vào thiết bị đầu cuối mà không qua lọc và giảm áp, bạn sẽ đối mặt với ba rủi ro lớn:

1. Hỏng hóc thiết bị: Các xylanh, van điện từ hoặc thiết bị đo lường thường có ngưỡng áp suất làm việc định mức. Áp suất dư thừa sẽ làm rách màng ngăn, hỏng seal phớt và giảm tuổi thọ máy móc nhanh chóng.

2. Hệ thống vận hành bất ổn: Sự trồi sụt áp suất làm thay đổi lực đầu ra của các thiết bị cơ khí, khiến quy trình sản xuất không đồng nhất.

3. Lãng phí năng lượng: Sử dụng áp suất cao hơn mức cần thiết đồng nghĩa với việc lãng phí điện năng máy nén khí và gây thất thoát khí qua các điểm rò rỉ nhỏ.

Việc lắp đặt regulator khí nén giúp bạn chủ động kiểm soát "sức khỏe" hệ thống. Thiết bị này thực hiện nhiệm vụ giảm áp an toàn, ổn định lưu lượng và bảo vệ túi tiền của doanh nghiệp bằng cách kéo dài vòng đời thiết bị.

Van Điều Áp Khí Là Gì?

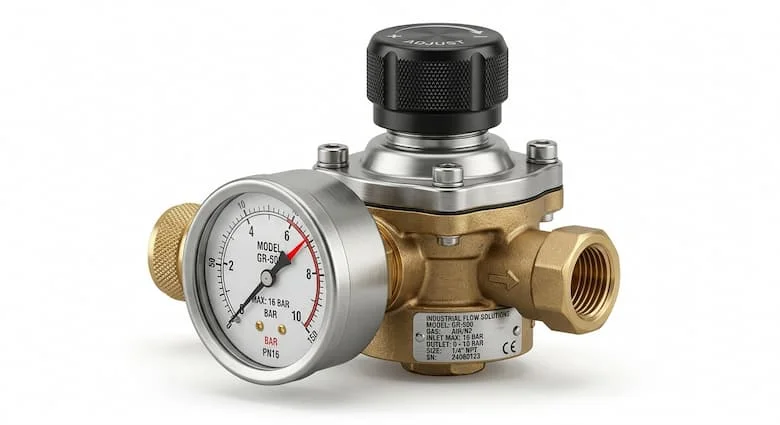

Theo định nghĩa kỹ thuật chuẩn, regulator khí là một thiết bị cơ khí tự động dùng để giảm áp suất đầu vào cao và không ổn định xuống mức áp suất đầu ra thấp hơn, ổn định và không đổi theo giá trị cài đặt của người dùng.

Trong ngành kỹ thuật, thiết bị này còn được biết đến với các tên gọi như:

• Regulator khí (Bộ điều áp).

• Van giảm áp khí.

• Pressure Reducing Valve (PRV).

Chức năng và phân tích chuyên sâu

Chức năng cốt lõi của regulator không chỉ là "giảm" mà là "duy trì". Tại sao áp suất cần được duy trì ổn định? Trong động lực học chất khí, lưu lượng và áp suất có mối quan hệ mật thiết. Một áp suất ổn định giúp đảm bảo tốc độ phản ứng của các cơ cấu chấp hành là hằng số, từ đó tăng độ chính xác cho các ứng dụng như phun sơn, đóng gói thực phẩm hay vận hành cánh tay robot. Việc sử dụng regulator chất lượng cao giúp tăng hiệu suất hệ thống lên đến 20-30% nhờ loại bỏ các biến số gây nhiễu từ nguồn cấp.

Nguyên Lý Hoạt Động Của Regulator khí

Để hiểu tại sao một thiết bị nhỏ gọn lại có thể "ghìm" được áp suất lớn, chúng ta cần xem xét cấu tạo bên trong.

Cấu tạo cơ bản

Một bộ regulator khí tiêu chuẩn bao gồm:

• Thân van: Thường bằng đồng hoặc inox, chịu lực chính.

• Màng Diaphragm: Bộ phận nhạy cảm nhất, ngăn cách khoang áp suất và cơ cấu điều chỉnh.

• Lò xo: Tạo lực đối kháng để thiết lập mức áp suất đầu ra.

• Núm chỉnh áp: Dùng để nén hoặc nới lỏng lò xo.

• Đồng hồ áp suất: Hiển thị thông số để người dùng theo dõi.

Cơ chế hoạt động tự động

Khi khí đi vào, áp suất đầu ra sẽ tác động lên mặt dưới của màng diaphragm. Nếu áp suất đầu ra cao hơn mức cài đặt, màng van bị đẩy lên, nén lò xo và thu hẹp cửa van để giảm lượng khí đi qua. Ngược lại, khi áp suất đầu ra giảm, lò xo đẩy màng van xuống, mở rộng cửa van để bù áp.

Vì sao diaphragm giúp ổn định áp tốt? Màng diaphragm có diện tích bề mặt lớn, cho phép nó phản ứng cực nhạy với những thay đổi nhỏ nhất của áp suất đầu ra (sai số rất thấp so với dạng piston).

Lưu ý kỹ thuật: Nhiều người nhầm tưởng van điều áp có thể thay thế van khóa. Thực tế, regulator chỉ có nhiệm vụ điều chỉnh áp suất. Khi hệ thống ngừng hoạt động, bạn vẫn cần một van khóa (ball valve hoặc globe valve) để cách ly hoàn toàn nguồn khí.

Các Loại Regulator Khí Phổ Biến

Tùy vào môi trường và yêu cầu kỹ thuật, regulator được phân loại rất đa dạng:

Theo môi trường sử dụng

• Regulator khínén: Loại phổ biến nhất, dùng cho các nhà máy, xưởng cơ khí.

• Van điều áp Gas (LPG/CNG): Yêu cầu độ kín cực cao và chống cháy nổ.

• Van điều áp Oxy/Nitơ: Thường làm bằng vật liệu không phản ứng, làm sạch nghiêm ngặt để tránh tạp chất gây cháy (đặc biệt là với Oxy).

Theo cơ chế vận hành

• Direct Acting (Tác động trực tiếp): Phù hợp cho lưu lượng nhỏ, cấu tạo đơn giản, giá thành rẻ.

• Pilot Operated (Tác động gián tiếp): Sử dụng một bộ điều áp nhỏ (pilot) để điều khiển van chính. Loại này dùng cho hệ thống công nghiệp lớn, yêu cầu lưu lượng cực cao và độ chính xác tuyệt đối ngay cả khi áp suất đầu vào biến động mạnh.

Theo vật liệu

• Đồng (Brass): Phổ biến, giá tốt, dùng cho khí nén thông thường.

• Inox (Stainless Steel): Dùng cho môi trường ăn mòn, hóa chất hoặc thực phẩm/y tế.

• Nhôm (Aluminum): Nhẹ, thường dùng trong các thiết bị di động.

Thông Số Kỹ Thuật Quan Trọng Của Regulator Khí

Khi lựa chọn regulator khí, việc đọc hiểu thông số là yếu tố sống còn để tránh mua nhầm thiết bị không tương thích.

1. Áp suất đầu vào (Inlet Pressure): Mức áp suất tối đa mà thân van có thể chịu đựng (thường là 10 bar, 16 bar hoặc lên đến 25-40 bar trong công nghiệp nặng).

2. Dải áp suất đầu ra (Outlet Range): Đây là thông số quan trọng nhất. Ví dụ: 0–8 bar hoặc 0–10 bar. Nếu bạn chọn dải 0-10 bar để điều chỉnh mức 0.5 bar, độ chính xác sẽ rất kém.

3. Kích thước kết nối (Port Size): Từ các size nhỏ như 1/4", 1/2" đến các size mặt bích DN15 – DN100.

4. Lưu lượng (Flow Rate): Được tính bằng $L/min$ hoặc $m^3/h$. Chọn van quá nhỏ so với lưu lượng yêu cầu sẽ gây hiện tượng sụt áp (pressure drop) nghiêm trọng tại đầu ra.

Phân tích chuyên sâu: Tại sao chọn sai dải áp gây tụt áp? Mỗi lò xo trong van có một "hằng số đàn hồi" riêng. Nếu bạn ép lò xo hoạt động ở sát biên độ tối đa hoặc tối thiểu, van sẽ mất khả năng phản ứng linh hoạt, dẫn đến việc áp suất đầu ra bị tụt sâu khi thiết bị tiêu thụ khí bắt đầu hoạt động.

So Sánh Regulator Khí Và Van Giảm Áp Nước

Mặc dù cùng mục đích giảm áp, nhưng cấu tạo và vật liệu của hai loại van này hoàn toàn khác nhau.

Tại sao không dùng regulator khí cho nước? Khí có tính nén được, trong khi nước thì không. Việc dùng van khí cho nước sẽ gây ra hiện tượng "búa nước" làm rách màng diaphragm ngay lập tức. Ngược lại, van nước thường không đủ độ kín để ngăn rò rỉ khí ở cấp độ phân tử.

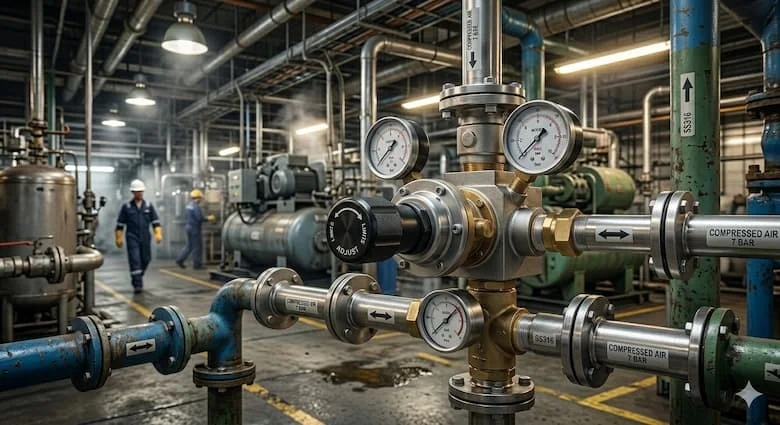

Regulator Khí Được Dùng Ở Đâu?

Sự hiện diện của regulator khí bao phủ hầu hết các ngành kinh tế:

• Trong công nghiệp: Máy nén khí trung tâm, hệ thống robot, cánh tay máy sử dụng khí nén.

• Trong máy CNC: Ổn định áp suất khí thổi phôi và thay dao tự động, đảm bảo độ chính xác cơ khí.

• Ngành thực phẩm & Y tế: Điều phối khí Oxy trong bệnh viện, khí Nitơ trong đóng gói thực phẩm để bảo quản sản phẩm.

• Hệ thống Gas (LPG): Giảm áp từ bồn chứa gas tổng xuống áp suất dân dụng an toàn để đun nấu hoặc sấy công nghiệp.

Những Sai Lầm Thường Gặp Khi Dùng Van Điều Áp Khí

Nhiều kỹ thuật viên thường gặp rắc rối vì các lỗi cơ bản sau:

1. Lắp ngược chiều: Trên thân van luôn có mũi tên chỉ hướng dòng chảy (flow). Lắp ngược sẽ khiến van không thể điều áp hoặc gây hỏng màng van.

2. Dùng quá công suất: Chọn van có size đường ống quá nhỏ so với nhu cầu máy móc, dẫn đến việc thiết bị không đủ "lực" để làm việc.

3. Hiện tượng rung (Chattering): Do lắp van quá gần máy nén hoặc chọn van có kích thước quá lớn so với lưu lượng thực tế, khiến màng van đóng mở liên tục tạo ra tiếng ồn.

4. Không có lọc khí phía trước: Bụi bẩn và hơi nước từ máy nén khí sẽ làm kẹt lõi van, khiến áp suất đầu ra không ổn định hoặc van bị kẹt ở trạng thái mở hoàn toàn.

Hướng Dẫn Chọn Và Lắp Đặt Van Điều Áp Khí

Checklist chọn van chuẩn chuyên gia

• Bước 1: Xác định loại khí (Khí nén thông thường hay khí ăn mòn?).

• Bước 2: Xác định áp suất đầu vào tối đa từ nguồn cấp.

• Bước 3: Xác định áp suất đầu ra cần thiết cho thiết bị.

• Bước 4: Tính toán lưu lượng khí tiêu thụ tối đa (Peak Flow).

• Bước 5: Chọn vật liệu (Đồng cho kinh tế, Inox cho sạch/bền).

Mẹo lắp đặt kỹ thuật

• Luôn sử dụng Filter Regulator (Bộ lọc kết hợp điều áp) cho hệ thống khí nén để đảm bảo khí sạch, bảo vệ màng van.

• Khi lắp, không siết quá lực vào các đầu ren để tránh làm nứt thân van (đặc biệt là van nhôm/đồng).

• Kiểm tra rò rỉ định kỳ bằng nước xà phòng tại các mối nối và lỗ thoát khí trên nắp van.

FAQ - Câu Hỏi Thường Gặp

1. Van điều áp khí là gì?

Là thiết bị giảm áp suất nguồn cấp xuống mức thấp hơn và giữ mức đó luôn ổn định cho thiết bị sử dụng.

2. Tại sao đồng hồ áp suất không nhảy khi vặn núm chỉnh?

Có thể bạn lắp ngược chiều khí, hoặc áp suất đầu vào đang thấp hơn mức bạn muốn cài đặt ở đầu ra.

3. Vì sao regulator bị rò khí ở lỗ nhỏ trên nắp?

Đó là lỗ thoát khí (relieving). Nếu khí xì ra liên tục ngay cả khi không chỉnh áp, có thể màng diaphragm đã bị rách.

4. Bao lâu nên bảo trì regulator?

Tùy vào độ sạch của khí, thông thường là 6–12 tháng. Nên kiểm tra và vệ sinh lõi lọc đi kèm.

Kết Luận

Van điều áp khí không chỉ đơn thuần là một phụ kiện, nó là "người gác cổng" bảo vệ toàn bộ tài sản máy móc và sự an toàn của người vận hành. Việc hiểu rõ nguyên lý, thông số và cách lắp đặt sẽ giúp bạn xây dựng một hệ thống khí nén ổn định, bền bỉ và tiết kiệm chi phí.
