Non Return Swing Check Valve: Biện Pháp Ngăn Dòng Chảy Ngược Hiệu Quả

Trong thực tế vận hành các hệ thống đường ống công nghiệp, rủi ro từ dòng chảy ngược luôn là mối đe dọa thường trực. Hãy tưởng tượng hệ thống bơm đang hoạt động ổn định thì đột ngột mất điện; áp lực cột nước khổng lồ sẽ dồn ngược lại, gây ra hiện tượng va đập thủy lực (nước búa) cực mạnh. Hệ quả nhẹ là gây rung lắc, làm lỏng các khớp nối brass threaded fittings, nặng có thể làm vỡ vỏ bơm hoặc hỏng cánh quạt máy bơm đắt tiền.

Non return swing check valve (hay còn gọi là van một chiều lá lật) chính là "người gác cổng" tự động, giải quyết triệt để các vấn đề:

• Ngăn dòng chảy ngược tự động: Bảo vệ máy bơm và các thiết bị nhạy cảm ngay lập tức khi áp suất đầu vào sụt giảm.

• Chống hiện tượng nước búa: Giảm thiểu sự rung động cơ khí trong hệ thống piping, từ đó bảo vệ cấu trúc đường ống.

• Tiết kiệm năng lượng: Giảm thiểu thất thoát lưu chất và duy trì áp suất cần thiết trong đường ống.

Việc trang bị check valve công nghiệp chất lượng không chỉ là phương án kỹ thuật mà còn là khoản đầu tư thông minh để tăng tuổi thọ và độ tin cậy cho toàn bộ hệ thống.

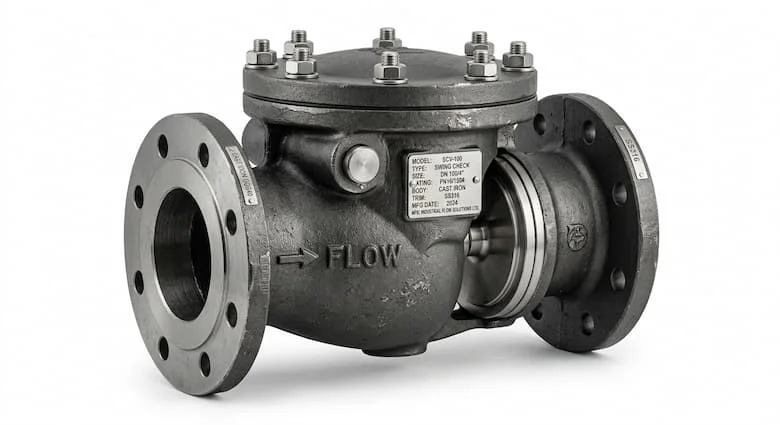

Non Return Swing Check Valve Là Gì?

Định nghĩa: Non return swing check valve là một thiết bị cơ khí thuộc dòng van kiểm soát, được thiết kế để chỉ cho phép lưu chất (lỏng hoặc khí) đi qua theo một hướng duy nhất. Van vận hành dựa trên một đĩa lật (swing disc) tự động mở khi có áp suất thuận và đóng lại dưới tác động của trọng lực hoặc dòng chảy ngược.

Trong ngành kỹ thuật, thiết bị này còn được biết đến với nhiều tên gọi khác như van một chiều lá lật, swing check valve hay flap check valve.

Tại sao van lá lật lại được ưu tiên trong hệ thống piping?

1. Giảm tổn thất áp suất: Khác với van một chiều dạng nâng (lift check), đĩa của swing valve khi mở hoàn toàn sẽ nằm ngoài hành trình trực diện của dòng chảy, tạo ra lực cản cực thấp.

2. Khả năng xử lý lưu lượng lớn: Nhờ thiết kế lòng van thông thoáng, nó cực kỳ hiệu quả cho các hệ thống nước thải hoặc lưu chất có độ nhớt trung bình.

3. Độ tin cậy cao: Cơ chế vận hành thuần cơ học, không phụ thuộc vào nguồn điện hay bộ điều khiển (actuator), giúp van hoạt động bền bỉ trong các môi trường khắc nghiệt.

Nguyên Lý Hoạt Động Của Swing Check Valve

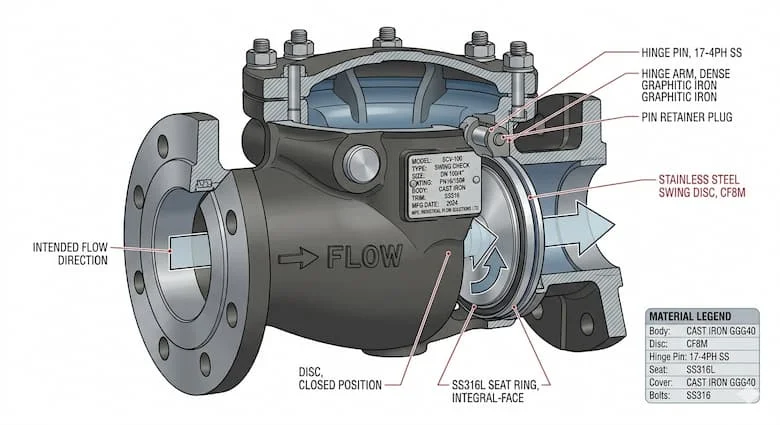

Để hiểu rõ vì sao loại van này hoạt động hiệu quả, chúng ta cần phân tích cấu tạo cơ bản gồm: Valve body (thân van), Swing disc (đĩa lật), Hinge pin (trục bản lề) và Seat (vòng đệm làm kín).

Cơ chế vận hành:

• Dòng chảy thuận: Khi áp lực của dòng lưu chất lớn hơn trọng lượng của đĩa van, đĩa sẽ lật lên quanh trục bản lề, mở đường cho lưu chất đi qua.

• Dòng chảy ngược: Ngay khi dòng chảy dừng lại hoặc đảo chiều, trọng lực tự thân của đĩa cộng với áp lực ngược sẽ đẩy đĩa van ép chặt vào Seat. Quá trình này diễn ra hoàn toàn tự động và tức thì.

Lưu ý kỹ thuật quan trọng:

Một sai lầm phổ biến là lắp ngược chiều van (ngược với mũi tên trên thân van). Việc này không chỉ khiến lưu chất không thể lưu thông mà còn gây áp lực cực lớn lên đĩa van, dẫn đến biến dạng trục hoặc hỏng hoàn toàn hệ thống. Ngoài ra, việc hiểu rõ cấu trúc ren (NPT hoặc BSP) trên các đầu kết nối là cực kỳ quan trọng để đảm bảo độ kín khít tuyệt đối cho các hệ thống sử dụng brass connectors.

Các Loại Van Một Chiều Lá Lật Phổ Biến

Tùy vào môi trường làm việc và yêu cầu kỹ thuật, van một chiều lá lật được phân loại đa dạng:

Phân loại theo vật liệu

• Gang (Cast Iron): Phổ biến nhất trong hệ thống cấp thoát nước, PCCC do giá thành rẻ và chịu lực tốt.

• Inox (Stainless Steel): Ưu tiên cho ngành thực phẩm, hóa chất nhờ khả năng chống ăn mòn tuyệt vời.

• Đồng (Brass/Bronze): Thường dùng cho các đường ống kích thước nhỏ, dân dụng, kết nối bằng ren brass threaded fittings.

Phân loại theo kết nối

• Kết nối Ren: Dành cho đường ống nhỏ (thường < DN50).

• Kết nối Mặt bích: Tiêu chuẩn cho các hệ thống công nghiệp lớn, chịu áp lực cao.

• Dạng Wafer (Kẹp): Thiết kế siêu mỏng, giúp tiết kiệm không gian lắp đặt và giảm trọng lượng đáng kể cho hệ thống treo.

Phân loại theo thiết kế đĩa

• Single Disc: Thiết kế truyền thống, cấu tạo đơn giản.

• Dual Plate (Hai lá lật): Giảm thiểu hiện tượng nước búa nhờ hành trình đóng ngắn hơn.

• Rubber Seated: Đĩa bọc cao su giúp làm kín hoàn toàn, phù hợp cho nước sạch.

Thông Số Kỹ Thuật Quan Trọng Của Swing Check Valve

Khi lựa chọn non return swing check valve, kỹ sư cần đặc biệt lưu ý đến các thông số sau để tránh rò rỉ hoặc hỏng hóc sớm:

1. Kích thước (Size): Phổ rộng từ DN15 cho các hệ thống nhỏ đến DN600 trở lên trong thủy lợi.

2. Áp suất làm việc: Phải tương thích với hệ thống (PN10, PN16, ANSI 150, JIS 10K). Việc chọn sai áp suất class có thể dẫn đến nứt thân van hoặc rò rỉ tại mối nối.

3. Vật liệu Seat (Làm kín):

   • EPDM/NBR: Dùng cho nước lạnh, nhiệt độ thấp.

   • PTFE (Teflon): Chịu hóa chất và nhiệt độ trung bình.

   • Metal Seat (Kim loại): Bắt buộc cho hệ thống hơi nóng hoặc dầu nhiệt để tránh nóng chảy vòng đệm.

4. Tiêu chuẩn kết nối: Đảm bảo sự đồng bộ giữa van và đường ống theo chuẩn ANSI, DIN hoặc JIS.

So Sánh Swing Check Valve Và Lift Check Valve

Phân tích chuyên sâu: Bạn nên chọn swing check valve cho các ứng dụng ưu tiên lưu lượng và tiết kiệm năng lượng. Ngược lại, lift check thường được dùng cho các hệ thống áp suất rất cao hoặc dòng chảy có xung lực mạnh vì cấu tạo piston của nó chịu tải tốt hơn.

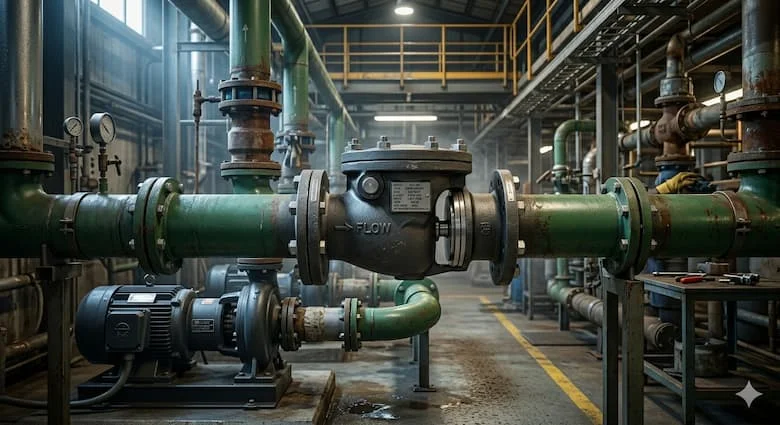

Ứng Dụng Non Return Swing Check Valve Trong Công Nghiệp

Sự hiện diện của van một chiều lá lật là bắt buộc trong hầu hết các sơ đồ công nghệ:

• Hệ thống cấp nước và xử lý nước thải: Ngăn nước chảy ngược từ bể chứa về bơm.

• Hệ HVAC (Điều hòa không khí): Bảo vệ các tháp giải nhiệt và bình ngưng.

• Nhà máy hơi nóng (Steam): Ngăn hơi nước hoặc nước ngưng quay lại nồi hơi.

• Ngành dầu khí: Đảm bảo an toàn lưu thông dòng chảy trong các trạm chiết rót.

Trong các hệ thống này, các phụ kiện như industrial brass pipe connectors đóng vai trò là điểm kết nối trung gian quan trọng, đảm bảo tính thẩm mỹ và độ bền cơ học tại các vị trí lắp đặt van nhỏ.

Những Sai Lầm Thường Gặp Khi Dùng Swing Check Valve

1. Lắp đặt quá gần bơm: Dòng chảy rối từ đầu ra của bơm sẽ khiến lá lật đóng mở liên tục (chattering), dẫn đến mòn trục và gây tiếng ồn lớn. Khoảng cách tối thiểu nên bằng 5-10 lần đường kính ống.

2. Dùng sai vật liệu đệm: Sử dụng van đệm cao su cho hệ thống hơi nóng sẽ khiến đệm bị mủn nhanh chóng, gây kẹt van.

3. Bỏ qua bảo trì Hinge Pin: Trục bản lề là linh kiện chịu lực nhiều nhất. Nếu bị gỉ sét hoặc bám cặn, lá lật sẽ bị kẹt ở vị trí mở, làm mất chức năng ngăn dòng chảy ngược.

4. Lắp sai hướng: Luôn kiểm tra mũi tên chỉ hướng dòng chảy trên thân van trước khi siết bu lông.

Hướng Dẫn Chọn Và Lắp Đặt Swing Check Valve

Checklist lựa chọn:

•  Xác định chính xác loại lưu chất (Nước, dầu, hóa chất?).

•  Kiểm tra áp suất tối đa của hệ thống (PN16 hay PN25?).

•  Chọn vật liệu thân và đệm van (Inox hay Gang?).

•  Xác định kiểu kết nối (Ren hay Bích?).

•  Kiểm tra không gian lắp đặt (Có đủ chỗ để đĩa lật hoạt động không?).

Mẹo lắp đặt kỹ thuật:

• Hướng lắp: Tốt nhất là lắp trên đường ống nằm ngang. Nếu lắp đứng, dòng chảy phải đi từ dưới lên để trọng lực hỗ trợ việc đóng đĩa.

• Làm sạch đường ống: Trước khi lắp, hãy đảm bảo không còn mạt sắt hay rác trong ống để tránh làm trầy xước Seat van.

• Kiểm tra định kỳ: Ít nhất 6 tháng/lần, nên kiểm tra độ nhạy của đĩa lật và tình trạng của trục bản lề.

FAQ - Câu Hỏi Thường Gặp

1. Non return swing check valve là gì?

Đây là loại van một chiều có đĩa lật tự động, dùng để ngăn dòng chảy ngược trong hệ thống đường ống.

2. Có thể lắp van lá lật theo phương đứng không?

Có thể, nhưng chỉ khi dòng chảy đi từ dưới lên. Tránh lắp khi dòng chảy đi từ trên xuống vì đĩa van sẽ luôn ở trạng thái mở do trọng lực.

3. Tại sao van một chiều lá lật thường bị kêu "cạch cạch"?

Nguyên nhân chủ yếu do lưu lượng thực tế thấp hơn lưu lượng thiết kế, khiến đĩa van không thể mở hoàn toàn và bị "đập" liên tục do dòng chảy rối.

4. Khi nào nên dùng van một chiều inox?

Dùng khi lưu chất có tính ăn mòn cao, thực phẩm sạch hoặc trong môi trường có độ ẩm cao để tránh gỉ sét gây kẹt van.

Kết Luận

Non return swing check valve không chỉ đơn thuần là một phụ kiện, mà là giải pháp bảo vệ sống còn cho mọi hệ thống đường ống. Việc lựa chọn đúng loại van, từ vật liệu cho đến kiểu kết nối, sẽ giúp bạn tiết kiệm hàng triệu đồng chi phí sửa chữa máy bơm và thiết bị.
