Van Xiên Y: Lựa Chọn Ưu Việt Cho Hệ Thống Hơi Nóng Và Áp Suất Cao

Trong lĩnh vực tự động hóa công nghiệp, việc kiểm soát dòng chảy hơi nóng, hóa chất hay khí nén đòi hỏi những thiết bị có sức chịu tải bền bỉ. Thực tế tại nhiều nhà máy dệt nhuộm hay thực phẩm, các kỹ sư thường xuyên đối mặt với bài toán: van thường xuyên bị kẹt, tụt áp nghiêm trọng hoặc gioăng làm kín bị biến dạng do nhiệt độ. Khi đó, angle seat valve xuất hiện như một "vị cứu tinh" nhờ thiết kế đặc thù giúp tối ưu hóa lưu lượng và khả năng vận hành liên tục trong môi trường khắc nghiệt. Nếu bạn đang tìm kiếm một thiết bị đóng mở nhanh, bền bỉ và ít tổn thất áp suất, angle seat valve chính là chìa khóa để nâng cấp hệ thống của bạn.

Vì Sao Hệ Thống Công Nghiệp Ưa Chuộng angle seat valve?

Tại sao giữa hàng trăm loại van công nghiệp, angle seat valve (hay còn gọi là angle seat valve) lại chiếm ưu thế trong các ứng dụng hơi nóng? Câu trả lời nằm ở hiệu suất thực tế mà nó mang lại.

• Tối ưu lưu lượng: Khác với van cầu truyền thống (Globe Valve) có dòng chảy đi qua dạng chữ Z gây cản trở lớn, angle seat valve có thân nghiêng giúp dòng chảy đi thẳng hơn, giảm thiểu hiện tượng tụt áp.

• Tốc độ đóng mở nhanh: Sử dụng bộ truyền động khí nén (actuator) cho phép van phản hồi gần như tức thì, điều này đặc biệt quan trọng trong các dây chuyền đóng chai hoặc máy giặt công nghiệp.

• Độ bền vượt trội: Cấu trúc piston tách biệt với dòng chảy giúp bộ truyền động không bị ảnh hưởng bởi nhiệt độ của lưu chất, từ đó kéo dài tuổi thọ thiết bị lên đến hàng triệu lần đóng mở.

Việc ứng dụng angle seat valve khí nén không chỉ giúp hệ thống vận hành ổn định mà còn giảm thiểu chi phí bảo trì đáng kể so với việc sử dụng các dòng van điện từ thông thường.

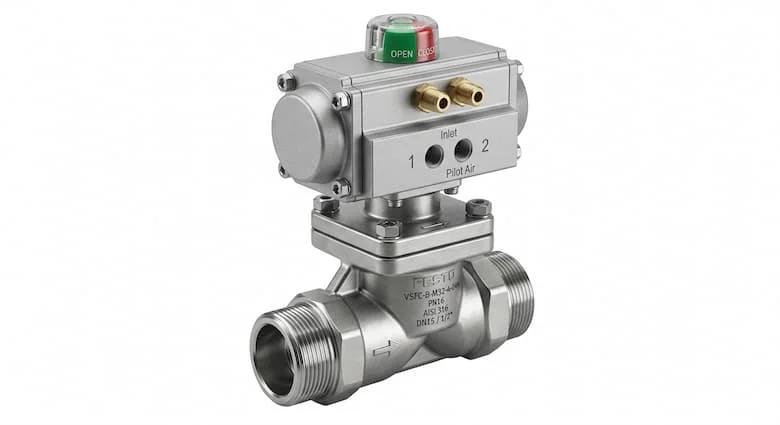

Van Xiên Y Là Gì?

Theo định nghĩa kỹ thuật, van xiên y là một loại van đóng ngắt có cấu tạo thân van nghiêng một góc (thường là 45 độ) tạo hình chữ Y. Thiết bị này sử dụng piston hoặc màng lọc khí nén để điều khiển ty van, giúp đóng hoặc mở đĩa van vào ghế van một cách chính xác.

Ngoài tên gọi phổ biến, thiết bị này còn được biết đến qua các thuật ngữ như:

• Angle seat valve.

• Van chữ y khí nén.

• Van y inox.

Phân tích chiều sâu

Thiết kế góc nghiêng của van chữ y inox giúp mở rộng khoang chứa lưu chất khi van ở trạng thái mở hoàn toàn. Điều này không chỉ tăng lưu lượng (Kv/Cv) mà còn ngăn chặn hiện tượng bám cặn, rất phù hợp cho các môi trường có độ nhớt cao hoặc hơi nóng có lẫn tạp chất. Đây chính là lý do vì sao trong các lò hơi công nghiệp, người ta ưu tiên dòng van này để đảm bảo hiệu suất truyền nhiệt cao nhất.

Nguyên Lý Hoạt Động Của Van Xiên Y

Để vận hành hiệu quả, angle seat valve kết hợp giữa cơ khí chính xác và lực đẩy khí nén.

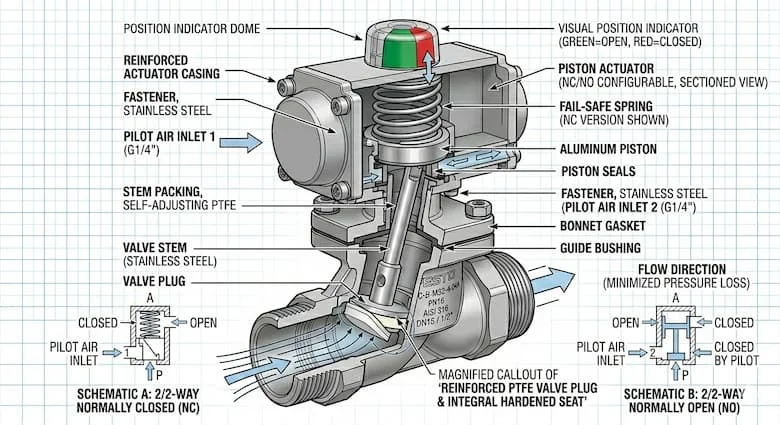

Cấu tạo chi tiết

Một bộ van tiêu chuẩn gồm các thành phần:

1. Thân van: Thường làm bằng inox chịu lực.

2. Piston khí nén: Nằm trong bộ actuator, nhận áp lực khí để di chuyển.

3. Gioăng làm kín: Thường là PTFE (Teflon) để chịu nhiệt và hóa chất.

4. Ty van: Trục kết nối piston và đĩa van.

5. Lò xo hồi: Giúp van trở về trạng thái ban đầu khi ngắt khí (đối với tác động đơn).

Cơ chế vận hành

Khi cấp một lượng khí nén vào bộ truyền động, áp suất khí sẽ đẩy piston đi lên, kéo theo ty van và đĩa van rời khỏi ghế van, cho phép lưu chất đi qua. Khi ngắt nguồn khí, lực lò xo (ở loại Thường Đóng - NC) sẽ đẩy piston xuống, ép chặt đĩa van vào ghế van để ngắt dòng chảy.

Đặc điểm đáng chú ý là lực đóng của angle seat valve rất mạnh, giúp nó có khả năng "cắt" qua các dòng lưu chất có độ nhớt hoặc áp suất đối kháng lớn mà không gây rò rỉ.

Các Loại Van Xiên Y Phổ Biến

Tùy vào nhu cầu thực tế, nhà máy có thể lựa chọn các phiên bản van khác nhau:

Phân loại theo vật liệu và kết nối

• Inox 304/316: Inox 316 là lựa chọn hàng đầu cho các môi trường ăn mòn mạnh hoặc yêu cầu vệ sinh an toàn thực phẩm cao.

• Kiểu kết nối Clamp: Được dùng phổ biến trong ngành dược phẩm và bia sữa vì tính linh động, dễ tháo rời để vệ sinh (CIP/SIP).

• Kết nối Mặt bích: Dùng cho các đường ống lớn (DN50 trở lên) yêu cầu độ kín và chịu áp cực cao.

Phân loại theo môi trường

• Hơi nóng (Steam): Đây là "sân nhà" của angle seat valve.

• Hóa chất nhẹ: Với thân inox và gioăng PTFE, van có khả năng kháng lại nhiều loại axit và kiềm nhẹ.

• Khí nén và Nước sạch: Sử dụng phổ biến trong các hệ thống xử lý nước và cấp khí xưởng.

Lưu ý kỹ thuật: Khi nào dùng Inox 316? Nếu hệ thống của bạn xử lý nước biển, hóa chất hoặc thực phẩm nhạy cảm, Inox 316 với khả năng chống rỗ bề mặt sẽ giúp van không bị oxy hóa sau thời gian dài sử dụng.

Thông Số Kỹ Thuật Quan Trọng Của Angle Seat Valve

Lựa chọn sai thông số không chỉ gây lãng phí mà còn có thể dẫn đến hỏng hóc toàn hệ thống.

• Kích thước (Size): Phổ biến từ DN15 đến DN50. Chọn sai size (ví dụ ống DN25 nhưng lắp van DN15) sẽ gây thắt nút cổ chai, làm sụt giảm lưu lượng đầu ra đáng kể.

• Áp suất (Pressure): Thông thường là PN16 (16 bar) hoặc PN25. Cần đảm bảo áp suất làm việc của hệ thống thấp hơn giới hạn này.

• Nhiệt độ (Temperature): Nhờ gioăng PTFE, van có thể chịu được từ 180°C đến 220°C.

• Vật liệu gioăng: PTFE/Teflon là tiêu chuẩn nhờ tính trơ hóa học và khả năng chịu nhiệt tuyệt vời.

Tại sao chọn sai nhiệt độ gioăng lại nguy hiểm? Nếu dùng gioăng cao su thông thường cho hơi nóng, gioăng sẽ bị mủn và rách chỉ sau vài giờ vận hành, dẫn đến hiện tượng van không thể đóng kín (leakage).

So Sánh Angle Seat Valve Và Van Điện Từ

Nhiều người dùng thường nhầm lẫn khi lựa chọn giữa hai loại này cho hệ thống hơi. Dưới đây là bảng so sánh trực quan:

Phân tích chuyên gia: Cuộn coil của van điện từ rất nhạy cảm với nhiệt độ tỏa ra từ thân van. Trong khi đó, angle seat valve sử dụng khí nén để điều khiển, giúp cách ly hoàn toàn bộ phận điều khiển khỏi nguồn nhiệt, mang lại độ ổn định gần như tuyệt đối cho các hệ thống hoạt động 24/7.

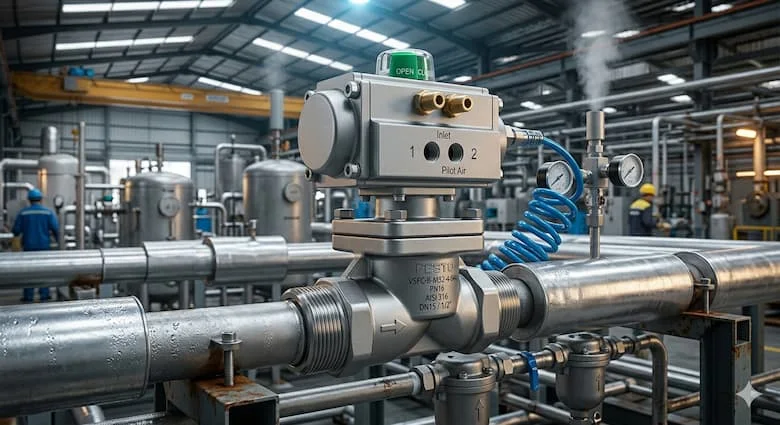

Angle Seat Valve Được Dùng Ở Đâu?

Nhờ những ưu điểm vượt trội, angle seat valve hiện diện trong hầu hết các ngành công nghiệp nặng và nhẹ:

1. Hệ thống hơi nóng (Steam): Lò hơi, máy sấy công nghiệp, hệ thống tiệt trùng.

2. Nhà máy thực phẩm & Đồ uống: Điều khiển dòng chảy bia, sữa, nước giải khát (ưu tiên kiểu nối Clamp).

3. Nhà máy dệt nhuộm: Kiểm soát dòng nước nóng và hóa chất nhuộm vải.

4. Sản xuất hóa chất: Đóng mở các dung dịch có tính ăn mòn nhẹ.

5. Thiết bị tiệt trùng y tế: Đảm bảo độ kín và chịu nhiệt trong quy trình sấy khử trùng.

Trong ngành thực phẩm, việc sử dụng van chữ y inox nối clamp là bắt buộc để đảm bảo không có vi khuẩn trú ngụ tại các kẽ hở kết nối, giúp quy trình CIP (Clean In Place) diễn ra triệt để

Những Sai Lầm Thường Gặp Khi Dùng Angle Seat Valve

• Lắp ngược chiều dòng chảy: Trên thân van luôn có mũi tên chỉ hướng. Lắp ngược sẽ khiến áp lực lưu chất đẩy đĩa van ra, gây hiện tượng rung lắc (búa nước) và hỏng gioăng.

• Khí điều khiển không sạch: Nếu khí nén cấp cho piston có nhiều nước hoặc bụi, piston sẽ bị kẹt hoặc trầy xước xi lanh bên trong bộ actuator.

• Sai áp suất pilot: Nếu áp khí nén điều khiển quá thấp, van sẽ không mở hết hành trình, gây tụt lưu lượng. Ngược lại, áp quá cao làm nhanh hỏng lò xo.

• Dùng sai vật liệu inox: Dùng inox 304 cho môi trường nước biển hoặc axit mạnh sẽ khiến van bị thủng thân sau một thời gian ngắn.

Cách Chọn Angle Seat ValveY Phù Hợp (Checklist)

Để chọn đúng thiết bị, hãy đi theo các bước sau:

1. Môi trường lưu chất: Nước, hơi nóng, hay hóa chất? (Chọn Inox 304 hay 316).

2. Nhiệt độ: Hơi nóng bao nhiêu độ? (Chọn loại gioăng chịu nhiệt tương ứng).

3. Áp suất hệ thống: Áp suất đường ống là bao nhiêu? (Chọn PN16 hay PN25).

4. Kiểu kết nối: Ren, bích hay clamp để khớp với ống hiện có?

5. Kiểu tác động: Thường đóng (NC) hay Thường mở (NO) khi mất khí nén?

6. Kích thước: Kiểm tra chính xác đường kính trong của ống.

Hướng Dẫn Lắp Đặt Angle Seat Valve

Lắp đặt đúng kỹ thuật giúp tăng tuổi thọ van gấp 2-3 lần:

• Vệ sinh đường ống: Loại bỏ xỉ hàn, cát đá trước khi lắp để tránh làm rách gioăng PTFE.

• Hướng lắp đặt: Tốt nhất là lắp actuator hướng lên trên hoặc nghiêng. Không lắp actuator úp xuống đất vì nước ngưng hoặc bụi bẩn dễ tích tụ làm hỏng piston.

• Bộ lọc khí nén (FRL): Luôn sử dụng bộ lọc khí nén cho đường khí điều khiển để piston luôn mượt mà.

• Băng tan/Gioăng: Sử dụng băng tan chịu nhiệt đối với kết nối ren để đảm bảo độ kín tuyệt đối.

FAQ - Câu Hỏi Thường Gặp

1. Van xiên y là gì?

Là loại van dùng bộ truyền động khí nén đẩy piston để đóng mở đĩa van theo dạng nghiêng chữ Y, chuyên dùng cho hơi nóng và hóa chất.

2. Angle seat valve khác gì van điện từ hơi nóng?

Angle seat valve chịu nhiệt tốt hơn, lưu lượng lớn hơn và bền bỉ hơn do không dùng cuộn coil điện trực tiếp trên thân van.

3. Tại sao van của tôi bị xì hơi nóng ở cổ van?

Nguyên nhân thường do ty van bị mòn hoặc gioăng làm kín (seal) bị lão hóa. Cần thay thế bộ kit gioăng mới.

4. Có nên dùng Angle seat valvecho nước sạch không?

Có, nếu bạn cần tốc độ đóng mở nhanh và tần suất hoạt động cao, angle seat valve là sự đầu tư xứng đáng dù giá thành cao hơn van điện từ nước.

Tổng Kết

Van xiên y là giải pháp tối ưu nhất cho các hệ thống đòi hỏi sự ổn định tuyệt đối dưới áp lực của nhiệt độ và tần suất vận hành cao. Với ưu điểm về lưu lượng lớn, tốc độ phản hồi nhanh và khả năng chống chịu khắc nghiệt, đây là thiết bị không thể thiếu trong lộ trình tự động hóa nhà máy hiện đại. Để đảm bảo hiệu suất tốt nhất, hãy luôn chú trọng đến việc chọn lựa vật liệu inox và dải nhiệt độ gioăng phù hợp.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về van xiên y .
