1 4 Ball Valve: Kiểm Soát Dòng Chảy Nhỏ Gọn Và Hiệu Quả

Trong kỹ thuật hệ thống, việc lựa chọn đúng kích thước van không chỉ ảnh hưởng đến hiệu suất mà còn quyết định độ bền của toàn bộ sơ đồ vận hành. Tại sao một linh kiện nhỏ bé như 1/4 ball valve lại xuất hiện dày đặc từ các máy nén khí mini, hệ thống lọc nước RO gia đình cho đến những dàn máy thủy lực phức tạp?

Thực tế, các hệ thống có không gian lắp đặt hạn chế thường đối mặt với thách thức: làm sao để đóng mở dòng chảy tức thì mà vẫn đảm bảo độ kín tuyệt đối dưới áp lực. Các loại van thông thường thường quá cồng kềnh hoặc thao tác chậm, dẫn đến rò rỉ khí nén hoặc thất thoát lưu chất. 1/4 ball valve (van bi 1/4 inch) chính là câu trả lời hoàn hảo nhờ thiết kế tối giản, khả năng chịu áp lực trung bình và cơ chế đóng mở nhanh chỉ bằng một thao tác gạt 90 độ.

1 4 ball valve là gì? Định nghĩa và quy đổi tiêu chuẩn

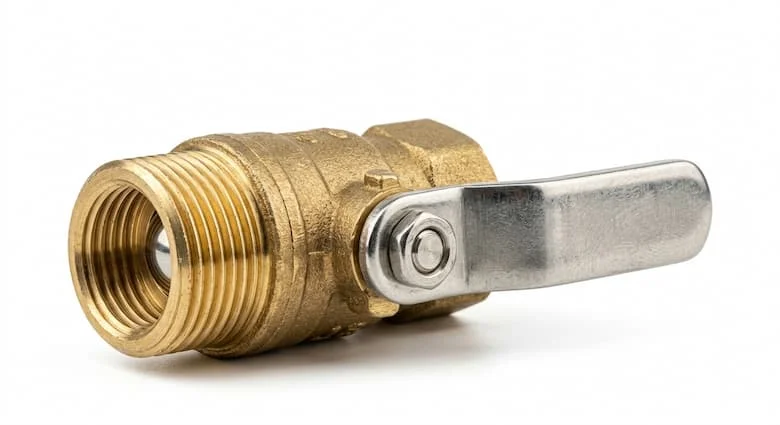

Về mặt kỹ thuật, 1/4 ball valve là loại van bi có kích thước cổng kết nối ren đạt tiêu chuẩn 1/4 inch. Đây là dòng van thuộc phân khúc kích thước nhỏ (miniature), chuyên dùng để kiểm soát, đóng hoặc ngắt dòng chảy của lưu chất trong các đường ống có lưu lượng thấp.

Để hiểu rõ hơn về kích thước này trong hệ thống công nghiệp, chúng ta cần quy đổi sang các tiêu chuẩn đo lường khác:

• Hệ nominal (DN): Tương đương với DN8 hoặc đôi khi được dùng thay thế cho DN10 tùy theo tiêu chuẩn sản xuất (ANSI hay DIN).

• Đường kính ngoài (OD): Kích thước ren xấp xỉ 13mm.

1/4 ball valve thường được chế tạo từ đồng hoặc inox, đóng vai trò "người gác cổng" nhạy bén trong các ứng dụng yêu cầu sự tỉ mỉ như thiết kế máy lọc nước, hệ thống điều khiển khí nén và các thiết bị đo lường áp suất.

Nguyên lý hoạt động của van bi 1/4 inch

Nguyên lý cốt lõi của 1/4 ball valve nằm ở bộ phận "bi van". Đây là một quả cầu kim loại được đục lỗ xuyên tâm (hollow ball), đặt bên trong thân van và kết nối với tay gạt thông qua trục van.

1. Trạng thái Mở: Khi tay gạt nằm song song với đường ống, lỗ xuyên tâm của bi van trùng khít với hướng dòng chảy, cho phép lưu chất đi qua tối đa với tổn thất áp suất cực thấp.

2. Trạng thái Đóng: Khi xoay tay gạt một góc đúng 90 độ, lỗ xuyên tâm sẽ nằm vuông góc với dòng chảy. Bề mặt nhẵn của bi van sẽ ép chặt vào gioăng làm kín (seat), chặn hoàn toàn dòng lưu chất.

Tại sao van bi kín hơn van cầu?

Trong các hệ thống mini, van bi thường được ưu tiên hơn van cầu (globe valve) vì cơ chế làm kín bằng diện tích bề mặt lớn của quả cầu ép vào gioăng PTFE. Trong khi van cầu dựa vào áp lực của đĩa van đè lên đế, dễ bị rò rỉ nếu có cặn bẩn. Ngược lại, 1/4 ball valve với cơ chế xoay có khả năng "tự làm sạch" bề mặt tiếp xúc, giúp duy trì độ kín tốt hơn trong thời gian dài.

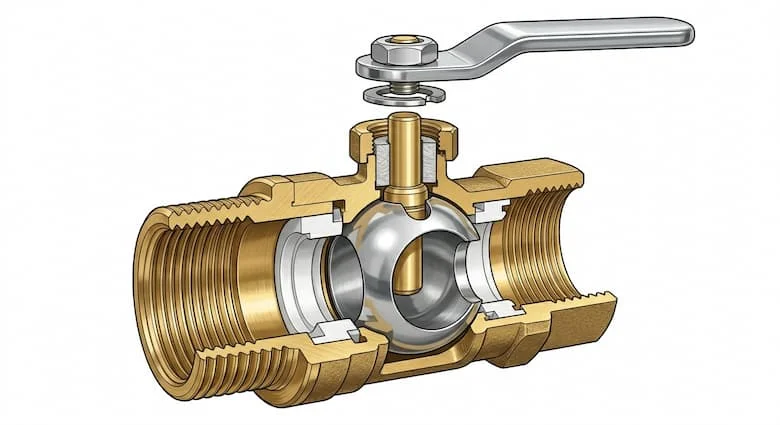

Phân tích chuyên sâu cấu tạo 1/4 ball valve

Để một chiếc 1/4 ball valve hoạt động bền bỉ dưới áp lực PN16 hay PN40, cấu tạo vật liệu là yếu tố tiên quyết.

• Thân van: Thường được đúc từ Inox 304/316 (chống ăn mòn hóa chất) hoặc Đồng mạ Chrome (dùng cho nước sạch, khí nén). Thân van phải chịu được ứng suất cơ học khi siết ren.

• Bi van (Ball): Trái tim của van, làm từ inox đánh bóng gương. Độ bóng càng cao, ma sát với gioăng càng thấp, giúp thao tác nhẹ nhàng và tăng tuổi thọ gioăng.

• Gioăng làm kín (Seat): Hầu hết sử dụng PTFE (Teflon). Vật liệu này có hệ số ma sát cực thấp và khả năng chịu nhiệt lên đến 180°C, đặc biệt là tính trơ hóa học giúp chống rò rỉ tuyệt đối.

• Trục van (Stem) & Tay gạt: Trục van truyền lực từ tay gạt xuống bi. Tay gạt thường được bọc nhựa PVC để cách nhiệt và tạo cảm giác cầm nắm chắc chắn.

Lưu ý kỹ thuật: Trong môi trường hóa chất mạnh hoặc thực phẩm, inox 316 là lựa chọn bắt buộc vì khả năng chống oxy hóa vượt trội hơn inox 304.

Các loại 1 4 ball valve phổ biến trên thị trường

Tùy vào mục đích sử dụng, người dùng có thể lựa chọn các biến thể sau:

1. Mini Ball Valve 1/4: Thiết kế siêu gọn, thường có một đầu ren trong và một đầu ren ngoài, lý tưởng cho không gian hẹp như dưới gầm bồn rửa hoặc trong vỏ máy nén khí.

2. Stainless Steel 1/4 Ball Valve: Chuyên dùng cho môi trường có độ ăn mòn cao, thực phẩm, dược phẩm hoặc hệ thống hơi nóng.

3. Brass Ball Valve (Van đồng): Giá thành rẻ, độ bền cơ học tốt, chủ yếu dùng cho hệ thống khí nén công nghiệp và nước sinh hoạt.

4. 2-way vs 3-way: Trong khi van 2 ngã chỉ đóng/mở, loại 3 ngã (L-port hoặc T-port) cho phép điều hướng dòng chảy giữa các nhánh ống khác nhau.

Thông số kỹ thuật cần quan tâm

Khi lựa chọn 1/4 ball valve, bạn không thể bỏ qua bảng thông số kỹ thuật chuẩn dưới đây:

Lời khuyên chọn vật liệu:

• Dùng Inox 304/316: Khi lưu chất là hóa chất, nước mặn, hoặc yêu cầu vệ sinh an toàn thực phẩm.

• Dùng Đồng: Khi dùng cho khí nén khô, nước sạch hoặc dầu thủy lực thông thường để tối ưu chi phí.

So sánh van bi 1 4 inch và 1/2 inch

Rất nhiều kỹ thuật viên phân vân giữa việc chọn size 1/4 hay 1/2. Thực tế, sự khác biệt không chỉ nằm ở kích thước vật lý.

• Về lưu lượng (Flow rate): Van 1/2 inch cho lưu lượng lớn hơn gần gấp đôi so với 1/4 inch. Nếu bạn sử dụng van 1/4 cho một hệ thống cần lưu lượng lớn, nó sẽ tạo ra hiện tượng "nút thắt cổ chai", gây sụt áp nghiêm trọng và làm nóng máy bơm.

• Về ứng dụng: 1/4 ball valve thiên về kiểm soát chi tiết (như lấy mẫu, xả đáy bình ngưng), trong khi 1/2 inch là tiêu chuẩn cho các đường ống cấp nước dân dụng chính.

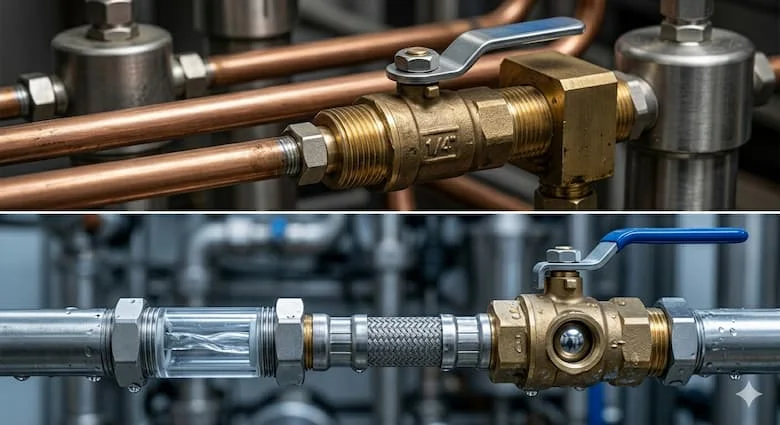

Ứng dụng thực tế của 1 4 ball valve

Sự phổ biến của 1/4 ball valve đến từ tính đa năng trong nhiều lĩnh vực:

• Hệ thống khí nén: Làm van khóa tại các đầu ra của máy nén khí mini, vị trí xả nước ngưng tụ trong bộ lọc đôi.

• Xử lý nước: Thành phần không thể thiếu trong máy lọc nước RO (van bình áp, van khóa đầu nguồn).

• Y tế và phòng thí nghiệm: Kiểm soát dòng chảy của các loại khí tinh khiết hoặc hóa chất phân tích.

• Hệ thống dầu thủy lực: Dùng cho các đường ống dẫn hướng, đường đo áp suất (gauge cock).

Case thực tế: Trong một hệ thống lọc nước công nghiệp, việc sử dụng van bi 1/4 bằng inox 316 giúp hệ thống vận hành liên tục 5 năm mà không bị kẹt van do đóng cặn, điều mà các loại van nhựa thông thường không thể đáp ứng.

Sai lầm thường gặp và cách khắc phục

1. Chọn sai kiểu ren: Có hai loại ren phổ biến là NPT (ren côn) và BSPP/BSPT (ren thẳng/côn hệ Anh). Việc lắp lẫn lộn sẽ gây rò rỉ dù đã quấn rất nhiều băng tan.

2. Sử dụng vượt ngưỡng áp suất: Một số van mini giá rẻ chỉ chịu được áp PN10. Nếu lắp vào hệ thống khí nén 15 bar, gioăng sẽ bị biến dạng, gây kẹt bi hoặc rò rỉ.

3. Bỏ qua yếu tố môi trường: Dùng van đồng cho môi trường có tính axit nhẹ sẽ khiến van bị ăn mòn điện hóa, dẫn đến thủng thân van sau một thời gian ngắn.

Hướng dẫn chọn mua và lắp đặt chuẩn kỹ thuật

Checklist chọn mua:

• Bước 1: Xác định lưu chất (Nước, khí, dầu hay hóa chất?).

• Bước 2: Xác định áp suất vận hành tối đa (Luôn chọn van có PN cao hơn áp suất thực tế ít nhất 20%).

• Bước 3: Kiểm tra kiểu ren của đường ống hiện tại (Ren trong hay ren ngoài).

• Bước 4: Lựa chọn kiểu vận hành (Tay gạt, tay bướm hay điều khiển điện/khí nén).

Lưu ý khi lắp đặt:

• Làm sạch đường ống: Cát, đá hoặc xỉ hàn có thể làm trầy xước bi van và hỏng gioăng PTFE ngay lần đầu sử dụng.

• Sử dụng băng tan (Teflon tape): Quấn vừa đủ (khoảng 5-8 vòng) theo chiều kim đồng hồ để đảm bảo độ kín khít cho mối nối ren.

• Lực siết: Không dùng lực quá mạnh hoặc dùng kìm mỏ quạ siết trực tiếp vào thân van gây móp méo. Hãy dùng mỏ lết đặt vào vị trí lục giác trên thân van.

FAQ: Câu hỏi thường gặp về 1 4 ball valve

1. 1 4 ball valve tương đương DN bao nhiêu?

Thông thường tương đương với DN8 (đường kính danh nghĩa 8mm). Tuy nhiên, một số nhà sản xuất thiết kế lỗ thông thực tế lớn hơn nên có thể dùng cho các hệ thống yêu cầu tiêu chuẩn DN10.

2. Van bi 1/4 inch dùng cho khí nén được không?

Hoàn toàn được. Đây là ứng dụng phổ biến nhất. Lưu ý chọn dòng van có thân đồng hoặc inox để chịu được áp suất rung động từ máy nén khí.

3. Nên chọn van đồng hay inox?

Nếu dùng cho nước sinh hoạt và khí nén thông thường, van đồng là lựa chọn kinh tế. Nếu dùng cho thực phẩm, hóa chất hoặc nước có độ mặn, hãy chọn inox 304 hoặc 316.

4. Van bi 1/4 inch chịu áp bao nhiêu?

Tùy dòng sản phẩm, trung bình từ 10 bar (PN10) đến 64 bar (PN64). Các dòng cao cấp dùng trong thủy lực có thể chịu áp lên đến hàng trăm bar.

5. 1/4 ball valve có dùng cho nước nóng không?

Có, nếu gioăng làm kín là PTFE, van có thể chịu được nhiệt độ lên đến 180°C, phù hợp cho các hệ thống lò hơi mini hoặc nước nóng trung tâm.

Kết luận

1 4 ball valve tuy có kích thước nhỏ nhưng lại đóng vai trò mạch máu trong các hệ thống kỹ thuật yêu cầu độ chính xác và an toàn cao. Với ưu điểm nhỏ gọn, đóng mở nhanh và khả năng làm kín vượt trội, đây là giải pháp tối ưu cho khí nén, máy lọc nước và các thiết bị áp lực mini.
