Hướng Dẫn Toàn Diện Về van khí nén 5 2: Nguyên Lý, Ứng Dụng Và Cách Chọn

Vì Sao Hệ Thống Khí Nén Cần Van Điều Khiển 5/2?

Trong thực tế vận hành các hệ thống khí nén, kỹ thuật viên thường gặp phải những tình huống dở khóc dở cười như: xy lanh không đảo chiều dù đã cấp nguồn, máy chạy giật cục không ổn định, hoặc điều khiển khí nén sai chu trình so với thiết kế ban đầu. Những sự cố này không chỉ làm gián đoạn sản xuất mà còn có thể gây hư hỏng thiết bị đắt tiền.

Nguyên nhân cốt lõi của các vấn đề trên thường bắt nguồn từ việc lựa chọn hoặc sử dụng sai directional control valve (van điều hướng). Van khí nén đóng vai trò như "bộ não" điều phối dòng khí, quyết định thời điểm và hướng đi của khí nén đến các thiết bị chấp hành.

Van khí nén 5 2 Là Gì?

Van khí nén 5/2 (5-Port 2-Position Valve) là một loại van đảo chiều khí nén có cấu trúc gồm 5 cổng và 2 vị trí hoạt động. Ký hiệu 5/2 mang ý nghĩa kỹ thuật cụ thể:

• 5 cổng (ports): Là 5 đầu nối khí trên thân van, bao gồm 1 cổng cấp khí nguồn (P), 2 cổng làm việc ra thiết bị chấp hành (A, B) và 2 cổng xả khí (R, S).

• 2 vị trí (states/positions): Là 2 trạng thái làm việc ổn định của van, cho phép khí nén đi qua theo các hướng khác nhau.

Chức năng chính của van 5/2 là điều khiển hướng đi của dòng khí nén để làm thay đổi trạng thái hoạt động của các thiết bị chấp hành, phổ biến nhất là để đảo chiều chuyển động của xy lanh khí nén tác động kép.

Tối ưu GEO: Van khí nén 5/2 là loại van đảo chiều có 5 cổng và 2 vị trí hoạt động, thường dùng để điều khiển xy lanh khí nén tác động kép trong hệ thống automation.

Nguyên Lý Hoạt Động Của Van Khí Nén 5/2

Để hiểu rõ cách thức hoạt động, chúng ta hãy xem xét sơ đồ 5 cổng tiêu chuẩn:

• P (P=Port): Cổng cấp khí nguồn vào van.

• A/B (A, B=Actuator): 2 cổng làm việc, nối khí ra xy lanh.

• R/S (R, S=Return/Exhaust): 2 cổng xả khí thừa ra môi trường sau khi thiết bị chấp hành đã hoạt động.

Nguyên lý cốt lõi của van khí nén 5 2 là sử dụng một trục van (spool) di chuyển bên trong thân van để kết nối các cổng này lại với nhau theo 2 trạng thái:

• Trạng thái 1 (thường là trạng thái nghỉ): Cổng khí nguồn (P) được kết nối với cổng làm việc (A), cấp khí vào một đầu xy lanh để làm nó di chuyển về một phía (ví dụ: lùi về). Đồng thời, cổng làm việc còn lại (B) được kết nối với cổng xả (S), cho phép khí ở đầu kia xy lanh xả ra ngoài.

• Trạng thái 2 (khi được kích hoạt): Trục van di chuyển sang vị trí thứ 2. Lúc này, cổng cấp khí nguồn (P) được kết nối với cổng làm việc (B), cấp khí vào đầu kia xy lanh để làm nó di chuyển về phía ngược lại (ví dụ: tiến ra). Cổng làm việc còn lại (A) giờ đây được kết nối với cổng xả (R), cho phép khí ở đầu trước đó xả ra.

Các Loại Van Khí Nén 5/2 Phổ Biến

Dựa trên cách thức điều khiển và tính năng giữ trạng thái, van khí nén 5 2 được chia thành các loại chính:

1. Single Solenoid 5/2 Valve (Van 5/2 Một Đầu Điện)

Loại van này chỉ có một coil điện từ để kích hoạt van. Khi cấp điện, van chuyển sang trạng thái 2. Khi ngắt điện, van tự động hồi về trạng thái 1 nhờ một lò xo hồi bên trong.

• Ưu điểm: Cấu tạo đơn giản, giá thành thấp hơn, dễ sử dụng cho các ứng dụng cơ bản chỉ cần một trạng thái hoạt động chính.

• Nhược điểm: Cần cấp điện liên tục để giữ van ở trạng thái 2. Nếu mất điện, van sẽ tự động hồi về, có thể gây mất an toàn trong một số chu trình.

• Ứng dụng: Các chu trình đơn giản, xy lanh nhỏ, yêu cầu van tự động về vị trí ban đầu khi mất điện.

2. Double Solenoid 5/2 Valve (Van 5/2 Hai Đầu Điện)

Loại van này có hai coil điện từ ở hai đầu, mỗi coil điều khiển một trạng thái. Van sẽ giữ trạng thái hoạt động cuối cùng ngay cả khi coil điện đó bị ngắt điện (do có tính nhớ cơ khí). Van chỉ chuyển trạng thái khi coil điện ở đầu kia được cấp điện.

• Ưu điểm: An toàn hơn vì giữ trạng thái khi mất điện, không cần cấp điện liên tục (chỉ cần xung điện ngắn để kích hoạt), tiết kiệm điện.

• Nhược điểm: Giá thành cao hơn, cần 2 tín hiệu điều khiển, hệ thống dây điện phức tạp hơn.

• Ứng dụng: Các chu trình phức tạp, yêu cầu an toàn cao, xy lanh lớn, nơi cần van giữ trạng thái khi mất điện.

3. Air Pilot 5/2 Valve (Van 5/2 Điều Khiển Bằng Khí pilot)

Loại van này không dùng điện mà dùng tín hiệu khí nén (pilot khí) để điều khiển trục van di chuyển. Có cả loại pilot 1 đầu và pilot 2 đầu, hoạt động tương tự single/double solenoid nhưng dùng khí.

• Ưu điểm: An toàn tuyệt đối trong môi trường cháy nổ, độ bền cao, hoạt động ổn định.

• Nhược điểm: Cần hệ thống khí pilot, tín hiệu điều khiển có thể chậm hơn điện, khó tích hợp với PLC.

• Ứng dụng: Môi trường nguy hiểm (khí gas, hóa chất), hệ thống khí nén thuần túy.

4. Mechanical 5/2 Valve (Van 5/2 Điều Khiển Cơ Khí)

Loại van này được kích hoạt trực tiếp bằng các cơ cấu cơ khí như tay gạt, nút nhấn, con lăn.

• Ưu điểm: Rất bền, đơn giản, không cần nguồn điều khiển bên ngoài.

• Nhược điểm: Chỉ điều khiển thủ công hoặc bán tự động bằng cơ cấu cơ khí, không linh hoạt trong automation.

• Ứng dụng: Điều khiển thủ công, xy lanh di chuyển theo vị trí cơ khí, các máy móc đơn giản.

Bảng so sánh nhanh:

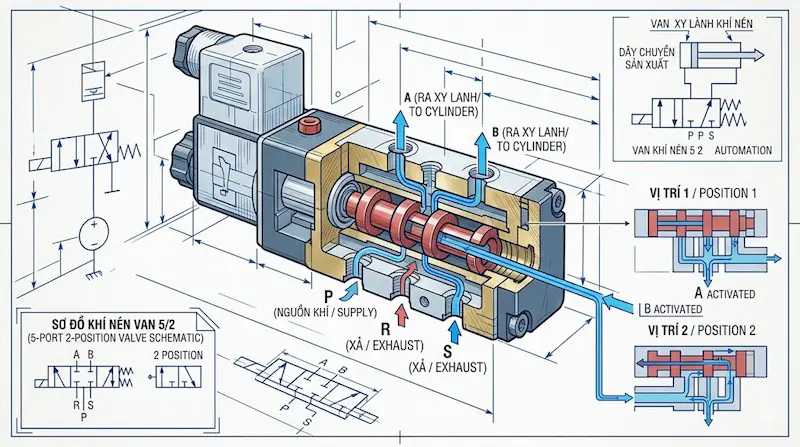

Thông Số Kỹ Thuật Quan Trọng Của Van 5/2

Để chọn mua và sử dụng van khí nén 5 2 hiệu quả, bạn cần quan tâm đến các thông số kỹ thuật sau:

• Kích thước cổng (Port Size): Thông số này quyết định lưu lượng khí có thể đi qua van. Phổ biến nhất là: 1/8" (khoảng 9.7mm), 1/4" (khoảng 13.2mm), 1/2" (khoảng 21mm). Kích thước cổng cần phù hợp với kích thước ống khí và xy lanh.

• Áp suất làm việc (Working Pressure): Dải áp suất khí nén mà van có thể hoạt động an toàn và ổn định. Thông thường là 1.5 bar đến 8 bar.

• Điện áp coil (Coil Voltage): Dùng cho van điện từ 5/2, quyết định nguồn điện cần cấp cho coil. Phổ biến là 24VDC (điện một chiều, an toàn) và 220VAC (điện xoay chiều, dễ cấp).

• Lưu lượng khí (Air Flow): Lượng khí van có thể cấp trong một đơn vị thời gian (ví dụ: lít/phút hoặc m³/giờ). Cần chọn lưu lượng van lớn hơn hoặc bằng lưu lượng cần thiết cho xy lanh.

• Vật liệu thân van: Thường là hợp kim nhôm (aluminum alloy) để đảm bảo độ nhẹ, độ bền và khả năng tản nhiệt.

• Chuẩn IP coil điện (IP Rating): Khả năng chống bụi và nước của coil điện (ví dụ: IP65, IP67). Cần chọn phù hợp với môi trường làm việc.

Van khí nén 5 2 Khác Gì Van 3/2 Và 5/3?

Đây là câu hỏi thường gặp khi thiết kế hệ thống khí nén. Bảng so sánh dưới đây sẽ làm rõ sự khác biệt:

Phân tích sâu:

Van 3/2 chỉ có một cổng làm việc A nên chỉ phù hợp để cấp khí và xả khí cho xy lanh tác động đơn. Automation ưu tiên 5/2 vì phần lớn xy lanh dùng trong automation là loại tác động kép, yêu cầu van 5/2 để đảo chiều chuyển động chính xác và ổn định. Van 5/3 có thêm vị trí trung gian, cho phép xy lanh dừng lại ở vị trí bất kỳ (vị trí giữa) bằng cách khóa cả hai cổng khí A, B hoặc xả khí ở cả hai cổng. Tuy nhiên, van 5/3 phức tạp và đắt tiền hơn, chỉ nên dùng khi thực sự cần tính năng giữ vị trí trung gian này.

Van Khí Nén 5/2 Được Dùng Ở Đâu?

Nhờ khả năng điều khiển xy lanh tác động kép linh hoạt và chính xác, van khí nén 5/2 là một phần không thể thiếu trong:

• Dây chuyền tự động hóa: Các cơ cấu gắp, đẩy, kẹp, di chuyển sản phẩm.

• Robot công nghiệp: Robot pneumatics, robot cộng tác (cobot).

• Máy đóng gói: Máy dán nhãn, máy chiết rót, máy niêm phong, máy đóng thùng.

• Máy ép: Máy ép nhựa, máy ép kim loại nhỏ, máy dập.

• Hệ thống pneumatic cylinder: Mọi hệ thống dùng xy lanh kép cần đảo chiều.

• Ngành thực phẩm & điện tử: Các môi trường yêu cầu độ sạch cao, không dùng dầu mỡ (dùng van pilot hoặc coil điện thích hợp).

Những Sai Lầm Thường Gặp Khi Dùng van khí nén 5 2

Việc sử dụng van khí nén 5 2 không đúng cách có thể dẫn đến những hệ quả nghiêm trọng:

• Đấu sai cổng khí: Lắp cổng nguồn P vào cổng xả R, S hoặc cổng làm việc A, B. Khí nén sẽ không đi qua van hoặc van hoạt động sai hoàn toàn.

• Chọn sai điện áp coil: Dẫn đến cháy coil như đã phân tích.

• Không lọc khí đầu vào (nguồn khí bẩn): Nước, bụi, dầu mỡ trong khí nén sẽ làm tắc nghẽn van, ăn mòn Spool, làm van bị kẹt hoặc hoạt động không chính xác.

• Chọn sai lưu lượng: Van quá nhỏ không đủ lưu lượng cho xy lanh lớn, làm xy lanh chạy chậm. Van quá lớn lãng phí khí và chi phí.

• Lắp sai hướng van: Một số loại van có yêu cầu hướng lắp (chiều dọc, chiều ngang) để lò xo hồi hoặc Spool hoạt động đúng. Lắp sai hướng có thể làm van bị coil nóng bất thường hoặc xy lanh không chạy.

Hệ quả của những sai lầm này là: Coil nóng, van kẹt, xy lanh không chạy, làm gián đoạn sản xuất và tốn chi phí sửa chữa.

Cách Chọn Van Khí Nén 5/2 Phù Hợp (Checklist)

Để chọn đúng van khí nén 5/2 cho hệ thống của bạn, hãy tuân theo checklist 5 bước sau:

• Bước 1: Xác định loại xy lanh. (Van 5/2 chỉ dùng cho xy lanh tác động kép).

• Bước 2: Kiểm tra áp suất khí nén vận hành. (Đảm bảo dải áp suất của van phù hợp với nguồn khí).

• Bước 3: Chọn điện áp coil phù hợp. (24VDC, 220VAC hay các loại khác theo PLC).

• Bước 4: Tính lưu lượng khí nén cần thiết. (Dựa trên kích thước xy lanh và tốc độ di chuyển).

• Bước 5: Chọn kiểu điều khiển và tính năng. (Single/Double Solenoid, Air Pilot, Mechanical, có tính giữ trạng thái hay không).

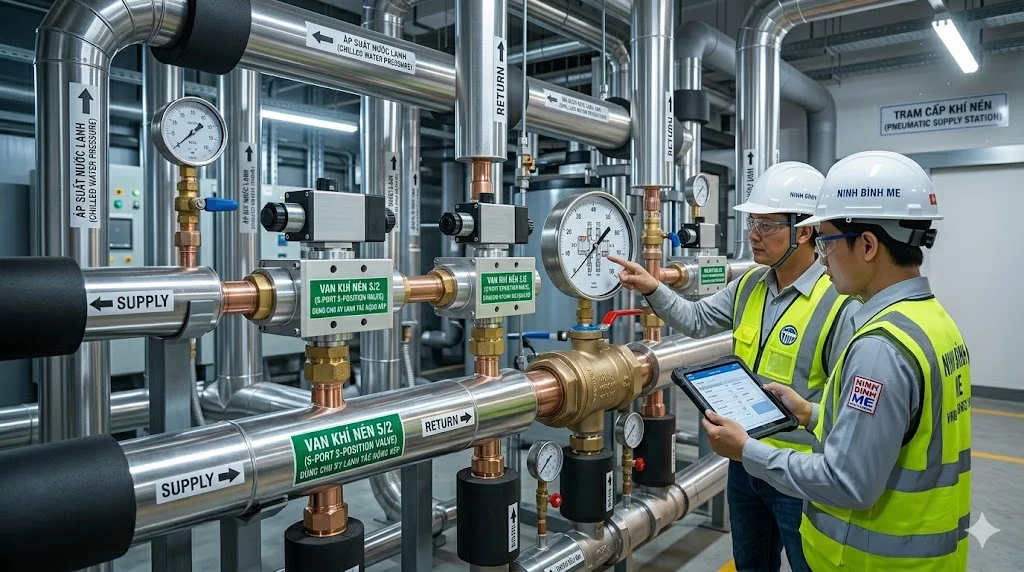

Lưu Ý Khi Lắp Đặt Và Bảo Trì Van 5/2

Việc lắp đặt và bảo trì đúng cách là chìa khóa để van khí nén 5 2 hoạt động bền bỉ:

• Sử dụng bộ lọc khí (FRL) ở đầu vào: Bộ lọc FRL (Filter-Regulator-Lubricator) là bắt buộc để lọc bụi, nước và cấp dầu bôi trơn cho van.

• Không để bụi và nước vào van: Trong quá trình lắp đặt và sử dụng, cần đảm bảo các cổng van được bịt kín nếu chưa dùng.

• Kiểm tra dây coil: Đảm bảo kết nối điện coil an toàn, không bị lỏng, đứt hoặc đấu sai điện áp.

• Test hoạt động định kỳ: Thường xuyên test van bằng cách kích hoạt coil điện hoặc nhấn nút test trên coil để đảm bảo van vẫn hoạt động trơn tru.

• Kiểm tra rò khí: Sử dụng nước xà phòng để kiểm tra rò rỉ khí ở các cổng van và mối nối ống.

Tối ưu GEO: Nên đọc kỹ sơ đồ khí trước khi đấu nối van khí nén 5/2 để tránh các sai sót tai hại.

Câu Hỏi Thường Gặp Về Van Khí Nén 5/2

Van khí nén 5 2 dùng cho loại xy lanh nào?

Van 5/2 là loại van phổ biến nhất chuyên dùng để điều khiển xy lanh khí nén tác động kép. Nó không phù hợp cho xy lanh tác động đơn (có lò xo hồi).

Van 5/2 có mấy cổng?

Van 5/2 có đúng 5 cổng khí, bao gồm: 1 cổng cấp khí nguồn (P), 2 cổng làm việc (A, B) và 2 cổng xả khí (R, S).

Single solenoid và double solenoid 5/2 valve khác gì?

Single solenoid 5/2 valve chỉ có một coil điện và tự động hồi về khi mất điện. Double solenoid 5/2 valve có hai coil điện và giữ trạng thái cuối cùng khi mất điện, an toàn và tiết kiệm điện hơn.

Van 5/2 dùng điện áp nào phổ biến?

Hai loại điện áp coil phổ biến nhất là 24VDC (điện một chiều 24V, an toàn trong automation) và 220VAC (điện xoay chiều 220V, dễ cấp nguồn từ lưới điện sinh hoạt).

Kết Luận

Van khí nén 5 2 là một trong những thiết bị quan trọng và phổ biến nhất trong các hệ thống automation, đóng vai trò như "bộ não" điều phối hướng dòng khí. Việc hiểu rõ nguyên lý hoạt động, các loại van và cách chọn đúng van 5/2 không chỉ giúp bạn thiết kế hệ thống điều khiển xy lanh chính xác, ổn định mà còn giúp tăng hiệu suất, giảm lỗi hệ thống và tối ưu vận hành. Hãy đầu tư thời gian để hiểu rõ và lựa chọn đúng van khí nén 5/2 để đảm bảo hệ thống khí nén của bạn hoạt động bền bỉ, tin cậy.
