Van Cổng OS&Y Kèm Công Tắc Giám Sát: Giải Pháp Toàn Diện Cho Hệ Thống PCCC

Hãy tưởng tượng một kịch bản tồi tệ: Một vụ hỏa hoạn bất ngờ bùng phát tại nhà xưởng. Hệ thống báo cháy tự động kích hoạt, các đầu phun sprinkler sẵn sàng vỡ ra để dập tắt ngọn lửa. Thế nhưng, không có một giọt nước nào chảy ra. Lý do? Ai đó đã vô tình hoặc cố ý khóa van cấp nước chính trước đó vài ngày để bảo trì nhưng quên mở lại, và không một ai trong ban quản lý phát hiện ra điều này. Đây không phải là giả thuyết, mà là nguyên nhân của hàng loạt vụ tổn thất hàng triệu USD trong ngành phòng cháy chữa cháy (PCCC).

Trong hệ thống chữa cháy tự động, nguồn nước chính là "huyết mạch". Nếu van chặn bị đóng, toàn bộ hệ thống sprinkler và họng tiếp nước sẽ hoàn toàn mất tác dụng. Đó là lý do tại sao các tiêu chuẩn an toàn hiện đại như NFPA bắt buộc phải kiểm soát trạng thái của các van chặn.

Để giải quyết triệt để lỗ hổng này, van cổng OS&Y kèm công tắc giám sát ra đời như một giải pháp bắt buộc. Dòng van OS&Y PCCC này kết hợp cùng OS&Y supervisory switch giúp ban quản lý tòa nhà kiểm soát trực quan và nhận cảnh báo tức thời về trung tâm điều khiển ngay khi van bị dịch chuyển khỏi vị trí mở hoàn toàn.

Van Cổng OS&Y Kèm Công Tắc Giám Sát Là Gì?

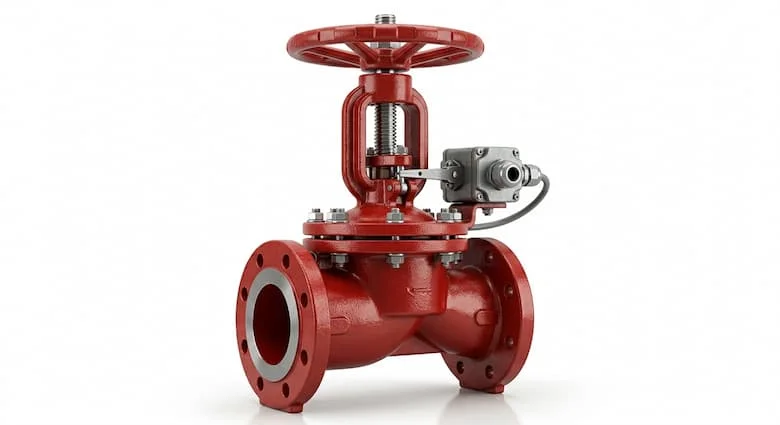

Van cổng OS&Y kèm công tắc giám sát (Outside Screw and Yoke Gate Valve with Supervisory Switch) là dòng van cổng công nghiệp có thiết kế trục nổi chuyên dụng cho hệ thống PCCC, được tích hợp thêm một thiết bị cảm biến điện môi để theo dõi và truyền tín hiệu trạng thái đóng/mở của đĩa van về tủ trung tâm báo cháy (Fire Alarm Control Panel).

Chữ viết tắt OS&Y có nghĩa là Outside Screw and Yoke (Trục vít và Khung đỡ nằm ngoài). Cấu trúc này cho phép phần ren của trục van nằm hoàn toàn bên ngoài thân van. Khi bạn quay tay quay để mở van, trục van sẽ trồi lên cao. Ngược lại, khi đóng van, trục van sẽ hạ xuống.

Công tắc giám sát (Supervisory Switch) là một module cơ-điện được gắn trực tiếp trên cổ van. Bộ phận này sở hữu một cần gạt tỳ sát vào rãnh trên trục van. Khi trục van dịch chuyển (đồng nghĩa với việc đĩa van đang đóng lại), cần gạt sẽ thay đổi vị trí, kích hoạt vi công tắc bên trong gửi tín hiệu cảnh báo về hệ thống giám sát. Sự kết hợp này đảm bảo nguồn nước chữa cháy luôn ở trạng thái sẵn sàng 100%.

Nguyên Lý Hoạt Động Của Van OS&Y Và Công Tắc Giám Sát

Cơ chế hoạt động của van cổng OSY kèm công tắc giám sát dựa trên sự đồng bộ thuần túy giữa chuyển động cơ học của trục van và sự thay đổi tiếp điểm điện của công tắc tín hiệu.

• Trạng thái mở hoàn toàn (NORMAL): Khi hệ thống PCCC hoạt động bình thường, van luôn được mở hết hành trình. Lúc này, trục van nhô lên vị trí cao nhất. Phần rãnh khuyết trên trục van sẽ khớp hoàn toàn với thanh định vị hoặc cần gạt của công tắc giám sát. Tiếp điểm điện ở trạng thái bình thường (Thường đóng - NC hoặc Thường hở - NO tùy theo cách đấu nối), tủ trung tâm báo cháy ghi nhận hệ thống an toàn.

• Trạng thái dịch chuyển hoặc đóng van (SUPERVISORY SIGNAL): Chỉ cần có người quay tay quay để đóng van (ngay khi van mới đóng dưới 80% hành trình), trục van sẽ chuyển động tịnh tiến đi xuống. Hành động này đẩy cần gạt của công tắc ra khỏi rãnh khuyết. Vi công tắc lập tức đảo mạch tiếp điểm, gửi một tín hiệu giám sát (Supervisory Signal) về tủ trung tâm PCCC.

Ngay lập tức, còi chip trên tủ trung tâm sẽ kêu và màn hình hiển thị chính xác vị trí van đang bị đóng trái phép, giúp đội ngũ kỹ thuật can thiệp kịp thời trước khi có sự cố cháy xảy ra.

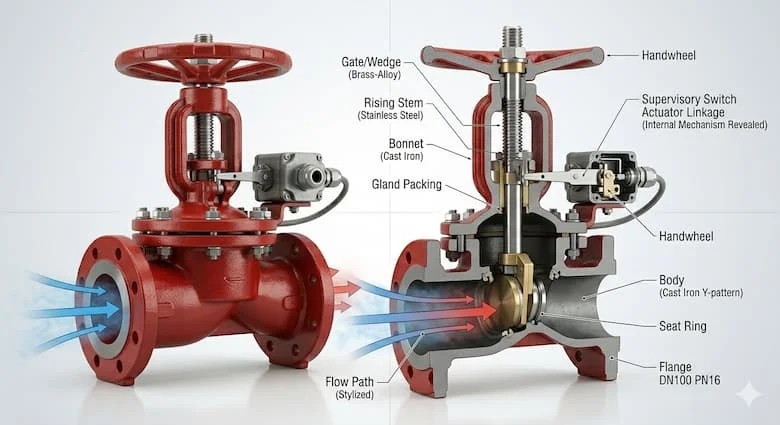

Cấu Tạo Chi Tiết Của Van Cổng OS&Y Kèm Công Tắc Giám Sát

Một bộ van cổng OS&Y kèm công tắc giám sát hoàn chỉnh được cấu thành từ các bộ phận cơ khí chính xác cao, đảm bảo chịu được áp lực lớn và hoạt động bền bỉ theo thời gian:

Các bộ phận cơ khí chính

• Thân van và nắp van (Body & Bonnet): Thường được đúc bằng gang cầu (Ductile Iron) cao cấp, có khả năng chịu áp lực và chống va đập tốt. Bề mặt trong và ngoài được phủ sơn Epoxy tĩnh điện màu đỏ đặc trưng của ngành PCCC với độ dày tối thiểu 250 µm giúp chống ăn mòn và rỉ sét từ môi trường.

• Đĩa van (Gate/Wedge): Lõi bằng gang cầu bên ngoài bọc cao su EPDM chất lượng cao. Thiết kế hình nêm này giúp van đóng kín tuyệt đối, không gây rò rỉ nước và không bị kẹt sau thời gian dài không vận hành.

• Trục nổi (Stem): Làm bằng thép không gỉ (Inox 304 hoặc Inox 316) chịu lực kéo lớn. Trục van được tiện ren ngoài, phần thân có tiện một rãnh định vị đặc trưng để kết nối với công tắc giám sát.

• Tay quay (Handwheel): Làm bằng gang hoặc thép, dạng vô lăng giúp người vận hành dễ dàng đóng mở thủ công.

Bộ phận giám sát điện tử

• Supervisory Switch (Công tắc giám sát): Lớp vỏ bằng kim loại chống va đập và chống nước tiêu chuẩn IP67. Bên trong chứa cơ cấu lò xo, cần gạt bằng inox và các tiếp điểm điện (SPDT hoặc DPDT).

• Hộp tín hiệu điện: Nơi chứa các đầu nối dây điện để đấu nối cáp tín hiệu từ van về tủ báo cháy trung tâm của tòa nhà.

Thông Số Kỹ Thuật Quan Trọng

Khi lựa chọn van cổng OS&Y và kèm công tắc giám sát cho dự án, các kỹ sư cơ điện (ME) cần đặc biệt lưu ý đến các thông số kỹ thuật cốt lõi sau đây:

Kinh nghiệm thực tế: Rất nhiều công trình tại Việt Nam hiện nay đã bị cơ quan chức năng từ chối nghiệm thu PCCC do nhà thầu tự ý sử dụng các dòng van kém chất lượng, không có chứng chỉ UL/FM quốc tế hoặc không có tem kiểm định của Cục PCCC. Đừng để sai lầm này làm chậm tiến độ bàn giao dự án của bạn.

So Sánh Van OS&Y Và Van NRS Trong Hệ Thống PCCC

Trong ngành cấp nước và PCCC, hai loại van cổng phổ biến nhất là van OS&Y (Trục nổi) và van NRS (Non-Rising Stem - Trục chìm). Việc hiểu rõ sự khác biệt giữa chúng sẽ giúp tối ưu hóa thiết kế hệ thống.

Tại Sao Van OS&Y Cần Công Tắc Giám Sát?

Việc sử dụng van cổng OS&Y và kèm công tắc giám sát không chỉ đơn thuần là tăng tính tiện ích, mà đây là quy định bắt buộc mang tính sống còn được nêu rõ trong các tiêu chuẩn thiết kế PCCC như NFPA 13, NFPA 14 và TCVN.

1. Ngăn ngừa hành vi can thiệp trái phép: Tại các tòa nhà công cộng, trung tâm thương mại hoặc nhà kho, việc van cấp nước chữa cháy bị khóa do vô ý hoặc phá hoại là rủi ro cực lớn. Công tắc giám sát sẽ phát tín hiệu cảnh báo ngay lập tức nếu van bị xoay đóng dù chỉ một vài vòng.

2. Đáp ứng tiêu chuẩn nghiệm thu: Tiêu chuẩn NFPA quy định tất cả các van chặn trên đường ống cấp nước chữa cháy chính phải được giám sát bằng điện. Nếu bạn sử dụng van OS&Y thông thường không có công tắc điện, hệ thống sẽ không đủ điều kiện để nghiệm thu an toàn phòng cháy.

3. Tự động hóa quản lý vận hành: Thay vì phải cử kỹ sư đi kiểm tra thủ công hàng trăm chiếc van trong nhà máy mỗi ngày, nhân viên vận hành chỉ cần ngồi tại phòng trung tâm và quan sát màn hình điều khiển. Mọi sự thay đổi trạng thái của van giám sát sprinkler đều được số hóa và báo cáo theo thời gian thực.

Ứng Dụng Thực Tế Của Van Cổng OS&Y

Nhờ tính an toàn cao vượt trội, van OS&Y PCCC là thiết bị không thể thay thế trong các phân khu sau:

• Hệ thống chữa cháy tự động Sprinkler & Deluxe: Lắp đặt ngay trước các cụm van báo động (Alarm Valve), van tràn ngập (Deluge Valve) để đảm bảo đường nước lên các tầng luôn mở.

• Phòng bơm chữa cháy (Pump Room): Lắp đặt trên cả đường hút (Suction Line) và đường đẩy (Discharge Line) của máy bơm bù áp, bơm điện và bơm diesel.

• Hệ thống họng tiếp nước vách tường: Kiểm soát nguồn cấp nước cho các cuộn vòi chữa cháy ở các hành lang tòa nhà.

• Khu công nghiệp và Logistics: Ứng dụng rộng rãi trong các nhà xưởng sản xuất linh kiện điện tử, kho hóa chất, kho vận logistics - nơi có nguy cơ cháy nổ cao và yêu cầu an toàn nghiêm ngặt.

Những Sai Lầm Thường Gặp Khi Lắp Van OS&Y

Trong quá trình tư vấn và cung cấp thiết bị, chúng tôi nhận thấy các nhà thầu cơ điện thường mắc phải các lỗi kỹ thuật nghiêm trọng sau:

• Đấu sai sơ đồ dây tín hiệu: Công tắc giám sát thường có 2 cặp tiếp điểm cho tín hiệu giám sát và tín hiệu báo lỗi (tamper). Việc đấu nối nhầm dây dẫn đến tủ trung tâm không nhận được tín hiệu chính xác hoặc báo lỗi giả liên tục.

• Không chừa không gian cho trục nổi: Lắp đặt van quá sát trần thạch cao hoặc sát các đường ống khác khiến khi mở van, trục van bị kẹt không thể nhô lên hết hành trình. Điều này dẫn đến việc van không thể mở hoàn toàn, gây giảm lưu lượng nước.

• Sử dụng van không đạt chuẩn UL/FM: Để tiết kiệm chi phí ban đầu, một số đơn vị chọn van giá rẻ, không rõ nguồn gốc. Hậu quả là lớp cao su đĩa van nhanh bị bong tróc gây kẹt van, hoặc công tắc giám sát bị nước xâm nhập gây hỏng mạch điện, dẫn đến việc phải đập bỏ và thay thế toàn bộ, gây tốn kém gấp nhiều lần.

Hướng Dẫn Lắp Đặt Van Cổng OS&Y Kèm Công Tắc Giám Sát

Để đảm bảo thiết bị vận hành chuẩn xác và độ bền cao nhất, quy trình lắp đặt cần tuân thủ nghiêm ngặt theo 5 bước tiêu chuẩn sau:

Bước 1: Kiểm tra tiền lắp đặt

Vệ sinh sạch sẽ lòng ống và mặt bích kết nối. Kiểm tra lòng van xem có vật lạ, rác xây dựng bám vào đĩa van hay không. Đảm bảo van có đầy đủ chứng chỉ và tem kiểm định PCCC đi kèm.

Bước 2: Định vị và bắt bích

Đặt van vào giữa hai mặt bích của đường ống. Lưu ý hướng mũi tên chỉ chiều dòng chảy trên thân van (nếu có). Chèn gioăng cao su làm kín (Gasket) phù hợp với áp lực hệ thống, sau đó siết đều các bu lông theo hình ngôi sao để tránh làm vênh mặt bích.

Bước 3: Lắp đặt và căn chỉnh công tắc giám sát

Nếu công tắc đi rời, tiến hành gắn OS&Y supervisory switch lên khung đỡ của van. Điều chỉnh sao cho thanh gạt của công tắc nằm lọt lòng và chính xác vào phần rãnh khuyết trên trục van khi van đang ở trạng thái mở hoàn toàn.

Bước 4: Đấu nối dây tín hiệu điện

Đi dây cáp tín hiệu chống nhiễu từ van về hộp kết nối trung tâm. Tiến hành đấu dây vào các đầu cốt bên trong công tắc theo đúng sơ đồ mạch điện (thường là mạch COM - NO hoặc COM - NC tùy thuộc vào cấu hình tủ báo cháy). Sau đó, siết chặt ốc siết cáp (Cable gland) để ngăn hơi ẩm lọt vào bên trong hộp công tắc.

Bước 5: Kiểm tra và Chạy thử (Commissioning)

Quay tay quay để đóng van chậm rãi. Quan sát màn hình tại tủ trung tâm xem tín hiệu cảnh báo "Supervisory" có xuất hiện đúng lúc van bắt đầu dịch chuyển hay không. Nếu tủ báo chuẩn, tiến hành mở van lại hoàn toàn và niêm phong hộp công tắc.

Checklist Trước Khi Nghiệm Thu Hệ Thống PCCC

Trước khi đón đoàn kiểm tra nghiệm thu PCCC, kỹ sư trưởng dự án cần duyệt qua bảng checklist nghiệm thu đối với hệ thống van giám sát sprinkler:

•  Toàn bộ van cổng OS&Y tại các vị trí trọng yếu đã được dán tem kiểm định PCCC và có chứng chỉ UL/FM (nếu dự án yêu cầu).

•  Tất cả các van đang được mở hoàn toàn, trục van nhô lên đúng cao độ kỹ thuật.

•  Không xuất hiện bất kỳ dấu hiệu rò rỉ nước nào tại vị trí mặt bích hoặc cổ trục van.

•  Thử nghiệm thực tế: Khi xoay đóng van bất kỳ, tủ điều khiển trung tâm lập tức hiển thị đèn vàng báo trạng thái "Supervisory Switch Activated" và chỉ rõ vị trí van đó.

•  Hộp đấu nối dây điện của công tắc giám sát đã được đậy kín nắp, siết chặt vít chống nước.

hình ảnh van cổng OS&Y kèm công tắc giám sát được lắp đặt trong phòng bơm PCCC hiện đại, hệ thống đường ống chữa cháy màu đỏ, đồng hồ áp suất

Câu Hỏi Thường Gặp Về Van Cổng OS&Y

1Van Cổng OS&Y Kèm Công Tắc Giám Sát là gì và viết tắt của từ nào?

Van OS&Y là viết tắt của Outside Screw and Yoke (Van cổng trục nổi). Đây là loại van có phần ren điều khiển nằm bên ngoài thân van, giúp người vận hành dễ dàng nhận biết trạng thái đóng hay mở của van bằng trực giác thông qua độ nhô cao của trục van.

2.Công tắc giám sát trên van có bắt buộc không?

Trong các hệ thống PCCC tiêu chuẩn hiện đại, công tắc giám sát là bắt buộc đối với các van chặn cấp nước chính cho hệ thống sprinkler và họng nước vách tường nhằm ngăn chặn tình trạng đóng van vô ý hoặc phá hoại, đảm bảo nguồn nước luôn sẵn sàng khi có hỏa hoạn.

3.Tại sao nên ưu tiên chọn van cổng OS&Y đạt tiêu chuẩn UL/FM?

Tiêu chuẩn UL (Underwriters Laboratories) và FM (Factory Mutual) là những chứng nhận chất lượng khắt khe nhất thế giới trong ngành PCCC. Van đạt chuẩn UL/FM đảm bảo khả năng chịu áp lực vượt trội, không rò rỉ, vật liệu chống ăn mòn cực tốt và hệ thống công tắc giám sát hoạt động chính xác tuyệt đối trong mọi tình huống khẩn cấp, giúp công trình dễ dàng được duyệt nghiệm thu.

4.Điện áp hoạt động của công tắc giám sát thường là bao nhiêu?

Hầu hết các công tắc giám sát (Supervisory Switch) trong hệ thống phòng cháy chữa cháy sử dụng dòng điện một chiều 24V DC lấy trực tiếp từ tủ trung tâm điều khiển báo cháy. Tuy nhiên, một số dòng công tắc cao cấp vẫn hỗ trợ tiếp điểm chịu dòng xoay chiều 125/250V AC để linh hoạt kết nối với các hệ thống quản lý tòa nhà (BMS) khác.

Kết Luận

Hệ thống PCCC là ranh giới giữa sự an toàn và hiểm họa tài sản, tính mạng. Việc đầu tư thiết bị cốt lõi như van cổng OS&Y kèm công tắc giám sát chất lượng cao là giải pháp thông minh và bền vững nhất cho mọi chủ đầu tư và nhà thầu. Nó vừa giúp tối ưu hóa quy trình quản lý vận hành tòa nhà, vừa đảm bảo công trình đáp ứng 100% các tiêu chuẩn pháp lý nghiêm ngặt về an toàn phòng cháy chữa cháy.
