Kiểm Soát Dòng Chảy Hệ Thống Với Van Gala: Từ Tiêu Chuẩn Kỹ Thuật Đến Ứng Dụng Thực Tế

Trong vận hành nhà máy và hệ thống kỹ thuật tòa nhà, sự cố về đường ống luôn là "cơn ác mộng" đối với các kỹ sư. Hãy tưởng tượng hệ thống đang hoạt động bỗng nhiên van rò rỉ sau thời gian ngắn sử dụng, gây thất thoát lưu chất và làm gián đoạn toàn bộ dây chuyền sản xuất. Hay nghiêm trọng hơn, tình trạng đóng mở không ổn định và hệ thống tụt áp đột ngột khiến các thiết bị hạ nguồn như máy bơm, máy nén khí chịu tổn hại nặng nề, đẩy chi phí sửa chữa lên mức khổng lồ.

Để ngăn ngừa những rủi ro vận hành này, việc lựa chọn một thương hiệu van công nghiệp chất lượng cao ngay từ giai đoạn thiết kế là yếu tố sống còn. Đó là lý do vì sao van công nghiệp Gala ngày càng trở thành ưu tiên hàng đầu tại nhiều dự án lớn.

Là dòng van công nghiệp Gala được chế tạo trên dây chuyền công nghệ hiện đại, các sản phẩm valve Gala mang lại khả năng vận hành bền bỉ, độ kín khít tuyệt đối và tối ưu hóa chi phí đầu tư dài hạn cho doanh nghiệp. Trong bài viết chuyên sâu này, chúng ta sẽ cùng phân tích cấu tạo, nguyên lý và bộ tiêu chí kỹ thuật chuẩn xác để chọn lựa dòng van này cho hệ thống của bạn.

Van Gala Là Gì?

Van Gala là dòng van công nghiệp chuyên dụng được thiết kế để kiểm soát, điều tiết và quản lý dòng chảy của lưu chất trong các hệ thống đường ống. Thương hiệu này cung cấp một dải sản phẩm toàn diện đáp ứng mọi nhu cầu kỹ thuật, bao gồm các chủng loại cốt lõi như van bi, van bướm, van cổng và van một chiều.

Về mặt công năng, các dòng sản phẩm này đảm nhận ba chức năng vận hành cơ bản nhưng cực kỳ quan trọng trong một hệ thống piping:

• Chức năng đóng/mở (On/Off Control): Cho phép hoặc ngăn chặn hoàn toàn dòng lưu chất đi qua một phân đoạn ống một cách nhanh chóng và an toàn.

• Chức năng điều tiết (Throttling Control): Thay đổi lưu lượng hoặc áp suất của dòng chảy theo tỷ lệ mong muốn thông qua việc điều chỉnh góc mở của đĩa van.

• Chức năng chống chảy ngược (Non-return): Tự động ngăn chặn hiện tượng dòng lưu chất đảo chiều, bảo vệ an toàn cho máy bơm và các thiết bị đo lường phía trước.

Nguyên Lý Hoạt Động Của Van Công Nghiệp Gala

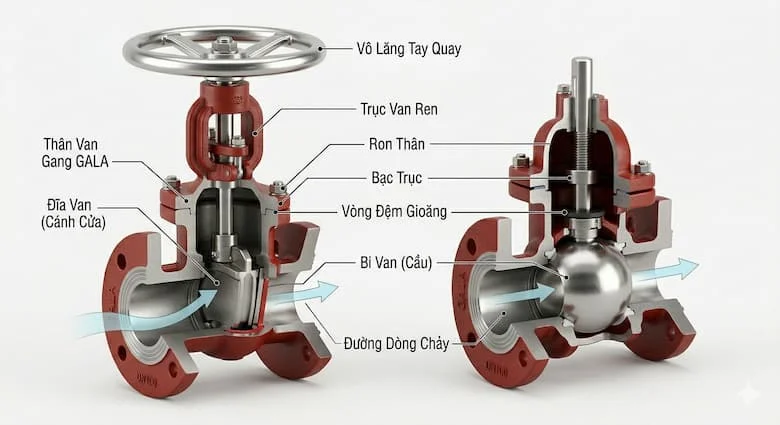

Cơ chế kiểm soát lưu chất của van công nghiệp Gala phụ thuộc trực tiếp vào cấu trúc cơ học của từng loại van cụ thể, dựa trên nguyên lý thay đổi diện tích tiết diện của dòng chảy hoặc tạo vách ngăn vật lý để điều hướng áp suất và dòng lưu chất.

• Van bi Gala: Vận hành bằng cách xoay bi van (một quả cầu có lỗ xuyên tâm) góc 90 độ . Khi lỗ xuyên tâm trùng với chiều đường ống, van mở hoàn toàn; khi xoay vuông góc, dòng chảy bị chặn lại.

• Van cổng Gala: Hoạt động theo cơ chế nâng hạ đĩa van theo phương thẳng đứng. Đĩa van chuyển động lên xuống giống như một cánh cổng, giải phóng hoàn toàn không gian lòng ống khi mở, giúp giảm thiểu tối đa hiện tượng sụt áp.

• Van bướm Gala: Kiểm soát lưu chất bằng cách xoay cánh van dạng đĩa tròn quanh một trục cố định ở tâm. Góc xoay từ 0 độ đến 90 độ cho phép người vận hành điều tiết lưu lượng một cách linh hoạt.

Sự phối hợp chính xác giữa các chi tiết cơ khí giúp van chịu đựng được áp suất động của dòng lưu chất, đảm bảo vận hành êm ái, giảm thiểu hiện tượng búa nước (water hammer) gây hại cho hệ thống.

Các Loại Van Công Nghiệp Gala Phổ Biến Hiện Nay

Để xây dựng một hệ thống đường ống đạt chuẩn, kỹ sư cần hiểu rõ đặc tính kỹ thuật của từng dòng sản phẩm chuyên biệt dưới đây.

Van bi Gala

Cấu tạo gồm quả bi đục lỗ bọc trong đệm kín chất lượng cao (PTFE). Dòng van này có ưu điểm là tốc độ đóng mở cực nhanh và độ kín khít tuyệt đối, không gây tổn thất áp suất khi mở hoàn toàn. Van bi thường được ứng dụng trong các đường ống kích thước nhỏ đến trung bình, môi trường khí nén, hóa chất nhờ khả năng chịu áp lực cao xuất sắc.

Van bướm Gala

Nổi bật với thiết kế thân mảnh, trọng lượng nhẹ và tối ưu không gian lắp đặt. Van bướm Gala có chi phí đầu tư rất kinh tế cho các đường ống kích thước lớn (từ DN50 trở lên). Van vận hành linh hoạt bằng tay gạt, tay quay hoặc tích hợp bộ điều khiển điện/khí nén, ứng dụng rộng rãi trong hệ thống cấp nước và điều hòa không khí.

Van cổng Gala

Thiết kế chuyên dụng cho các vị trí yêu cầu đóng hoặc mở hoàn toàn. Ưu điểm lớn nhất là khi mở, đĩa van nằm ngoài dòng chảy, không gây cản trở và không làm giảm áp suất hệ thống. Thân van thường được đúc bằng gang cầu chịu lực tốt, lý tưởng cho các trục đường ống chính dẫn nước sạch hoặc nước thải.

Van một chiều Gala

Là thiết bị bảo vệ an toàn tự động, vận hành dựa trên áp lực dòng chảy mà không cần ngoại lực. Khi dòng nước đi đúng chiều, áp lực sẽ đẩy đĩa van mở ra; khi dòng chảy có xu hướng đi ngược lại, trọng lực và áp suất ngược sẽ tự động ép chặt đĩa van vào ghế van, chống chảy ngược hiệu quả.

Van giảm áp Gala

Thuộc nhóm van điều khiển thủy lực cao cấp, có nhiệm vụ tự động biến đổi áp suất đầu vào cao và biến động thành áp suất đầu ra thấp hơn, ổn định theo giá trị cài đặt trước. Đây là thiết bị không thể thiếu trong các block chung cư cao tầng hoặc mạng lưới cấp nước đô thị để bảo vệ đường ống khỏi nứt vỡ do quá áp.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Công Nghiệp Gala

Việc lựa chọn sai thông số kỹ thuật là nguyên nhân hàng đầu khiến van công nghiệp nhanh chóng bị mài mòn, biến dạng hoặc rò rỉ chỉ sau vài tháng vận hành. Dưới đây là các thông số cốt lõi mà bạn bắt buộc phải kiểm tra:

• Kích thước danh định (Nominal Diameter): Dải sản phẩm trải dài từ DN15 – DN300 và lớn hơn thế nữa, đáp ứng chính xác đường kính ngoài của mọi loại ống tiêu chuẩn hiện nay.

• Áp suất làm việc (Pressure Rating): Phổ biến nhất là tiêu chuẩn PN10, PN16 (hệ mét) và Class 150 (hệ Mỹ). Lựa chọn áp suất danh định của van phải luôn lớn hơn hoặc bằng áp suất làm việc tối đa của hệ thống.

• Vật liệu chế tạo (Material):

  • Gang (Ductile Iron/Cast Iron): Dùng cho hệ thống nước thông thường, giá thành hợp lý.

  • Đồng (Bronze/Brass): Phù hợp cho đường ống kích thước nhỏ, chịu ăn mòn tốt.

  • Inox (Stainless Steel SS304/SS316): Lựa chọn tối ưu cho môi trường khắc nghiệt.

• Kiểu kết nối (Connection Type): Kết nối bằng ren gọn nhẹ cho size nhỏ (dưới DN50) và kết nối mặt bích (Flanged) theo tiêu chuẩn BS, JIS hoặc ANSI nhằm đảm bảo độ chắc chắn, chống rung lắc cho size lớn.

• Nhiệt độ làm việc (Temperature): Xác định rõ dải nhiệt độ để chọn vật liệu làm kín (gasket/seat) phù hợp như EPDM (120 độ C ), PTFE (200 độ C ) hay Viton.

Insight kỹ thuật: Nhiều đơn vị thu mua thường chỉ quan tâm đến kích thước DN mà bỏ qua tính chất hóa học của lưu chất. Việc dùng van thân gang đệm EPDM cho môi trường có lẫn hóa chất ăn mòn hoặc dầu sẽ khiến đệm cao su nhanh chóng bị mủn, dẫn đến hiện tượng rò rỉ ty van nghiêm trọng.

So Sánh Van Công Nghiệp Gala Với Các Dòng Van Khác

Để có cái nhìn khách quan trước khi ra quyết định đầu tư, hãy cùng đặt van Gala lên bàn cân so sánh với các dòng van phổ thông, không rõ nguồn gốc xuất xứ trên thị trường hiện nay:

Tại Sao Van Công Nghiệp Dễ Bị Rò Rỉ Hoặc Hư Hỏng?

Hiểu rõ nguyên nhân gốc rễ gây hỏng van sẽ giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí thay thế vật tư và nhân công:

1. Chọn sai áp lực hệ thống: Sử dụng van tiêu chuẩn PN10 vào mạng lưới có áp suất đỉnh lên tới $12\text{ bar}$ gây ra hiện tượng mỏi vật liệu và rách gioăng làm kín.

2. Sai lệch về vật liệu: Sử dụng van gang cho môi trường nước biển hoặc hóa chất gốc axit khiến bề mặt lòng van bị xâm thực, ăn mòn rỗ bề mặt.

3. Không thực hiện bảo trì định kỳ: Việc thiếu chất bôi trơn tại ty van hoặc không xả cặn đường ống khiến rác, cát kẹt vào ghế van, làm rách đệm kín khi cố tình dùng lực đóng van.

4. Tần suất đóng mở quá tải: Thiết kế van cổng vốn dùng để đóng/mở hoàn toàn nhưng lại bị đem đi dùng cho nhiệm vụ điều tiết lưu lượng liên tục, dòng lưu chất tốc độ cao sẽ bào mòn đĩa van tạo thành các rãnh hở.

Dấu hiệu nhận biết sự cố: Áp suất hạ nguồn không ổn định, xuất hiện những giọt nước rỉ ra ở ty van hoặc phần kết nối mặt bích, có tiếng rít lạ phát ra tại vị trí van khi đã đóng chặt.

Cách hạn chế: Luôn lắp đặt thêm lọc y (Y-strainer) phía trước van để chặn rác và tuân thủ checklist bảo dưỡng định kỳ mỗi 6 tháng.

Những Sai Lầm Thường Gặp Khi Chọn Van Gala

• Chọn sai kích thước hình học: Đo đạc đường kính ống không chuẩn dẫn đến mua nhầm kích thước van, cố tình loe ống hoặc thu ống để lắp vừa làm thay đổi áp suất dòng chảy thủy lực.

• Lắp đặt sai chiều hướng: Đối với van một chiều, van cầu hoặc lọc y, trên thân van luôn có mũi tên chỉ hướng dòng chảy. Lắp ngược chiều đồng nghĩa với việc chặn đứng dòng lưu chất hoặc làm mất hoàn toàn công năng của thiết bị.

• Bất đồng bộ về tiêu chuẩn kết nối: Mặt bích của van theo tiêu chuẩn BS nhưng mặt bích hàn trên ống lại theo tiêu chuẩn JIS. Hệ quả là tâm lỗ bu-lông không trùng nhau, không thể xỏ bu-lông để kết nối.

Hướng Dẫn Chọn Van Công Nghiệp Gala Phù Hợp

Hãy áp dụng quy trình 5 bước chuẩn kỹ sư sau đây để luôn chọn được thiết bị chuẩn xác nhất:

• Bước 1: Xác định chính xác môi chất sử dụng. Lưu chất là nước sạch, nước thải, khí nén, hơi nóng hay hóa chất? Môi chất có tính ăn mòn không?

• Bước 2: Kiểm tra các thông số động lực học. Áp suất làm việc lớn nhất là bao nhiêu $bar$ ? Nhiệt độ đỉnh của dòng lưu chất có vượt quá giới hạn an toàn của van?

• Bước 3: Lựa chọn chủng loại van tối ưu. Cần đóng mở nhanh chọn van bi; cần tiết kiệm không gian chọn van bướm; cần cách ly tuyến ống chọn van cổng.

• Bước 4: Quyết định vật liệu cấu thành. Chọn gang để tối ưu chi phí, chọn inox cho môi trường khắc nghiệt, chọn đồng cho các vị trí ren nhỏ dân dụng.

• Bước 5: Thống nhất tiêu chuẩn kết nối. Xác định rõ kiểu kết nối ren hay mặt bích (theo tiêu chuẩn kỹ thuật cụ thể nào như BS4504, JIS10K...) để đảm bảo lắp ráp kín khít.

Checklist Trước Khi Lắp Đặt Van Công Nghiệp Gala

Trước khi tiến hành siết bu-lông lắp đặt van vào hệ thống, hãy chắc chắn đội ngũ kỹ thuật của bạn đã tích chọn đầy đủ các ô dưới đây:

•  Đúng kích thước: Kiểm tra kích thước ký hiệu trên thân van có đồng nhất với kích thước DN của đường ống.

•  Đúng áp suất: Đảm bảo ký hiệu PN trên van đáp ứng được áp lực thử nghiệm (test áp) của toàn hệ thống.

•  Kiểm tra chiều dòng chảy: Đối chiếu hướng mũi tên đúc nổi trên thân van với chiều dịch chuyển thực tế của dòng lưu chất.

•  Kiểm tra ngoại quan và độ kín: Thử xoay vô lăng, tay gạt xem đĩa van có chuyển động trơn tru không, gioăng cao su có bị rách hay nứt nẻ do lưu kho lâu ngày.

•  Vệ sinh lòng ống sạch sẽ: Sục rửa, thổi sạch toàn bộ xỉ hàn, cát, rác bám bên trong lòng ống trước khi đặt van vào vị trí. Cặn hàn sót lại là nguyên nhân số một làm rách đệm van ngay trong lần thử áp đầu tiên.

Câu Hỏi Thường Gặp Về Van Công Nghiệp Gala

1.Van Gala là gì?

Trả lời: Đây là dòng van công nghiệp chất lượng cao, chuyên dùng để kiểm soát, điều tiết hoặc ngăn chặn dòng chảy của lưu chất trong các hệ thống đường ống kỹ thuật cơ điện (MEP) và công nghiệp sản xuất.

2.Van Công Nghiệp Gala có những loại nào phổ biến?

Trả lời: Danh mục sản phẩm vô cùng đa dạng bao gồm van bi, van bướm, van cổng, van một chiều, lọc chữ Y và các dòng van điều khiển thủy lực như van giảm áp, van phao.

3.Van Công Nghiệp Gala dùng cho môi trường nào là tốt nhất?

Trả lời: Tùy thuộc vào vật liệu cấu tạo, van có thể vận hành ổn định trong các môi trường từ nước sạch, nước thải, khí nén cho đến hơi nóng nhiệt độ cao và các loại hóa chất có tính ăn mòn nhẹ.

Kết Luận

Tổng kết lại, van Gala là một giải pháp thiết bị toàn diện cho hệ thống piping nhờ sự đa dạng chủng loại, khả năng ứng dụng linh hoạt đi kèm độ bền và độ kín khít cao. Để tối ưu hóa bài toán kinh tế và kỹ thuật, chúng tôi đưa ra khuyến nghị cốt lõi.
