Ống Nối 2 Đầu Ren Ngoài: Biện Pháp Kết Nối Đường Ống Tối Ưu

Trong thi công hệ thống cơ điện (MEP) và đường ống công nghiệp, hiện tượng rò rỉ tại các điểm kết nối luôn là nỗi ám ảnh của kỹ sư và chủ đầu tư. Thực tế vận hành cho thấy, phần lớn sự cố không đến từ việc nứt vỡ thân ống, mà xảy ra ngay tại các điểm rò nước tại điểm ren. Những sai sót tưởng chừng rất nhỏ như kết nối không khớp kích thước, chọn sai bước ren, hoặc hệ thống đường ống rung gây hở ren đều có thể dẫn đến hậu quả nghiêm trọng: thất thoát lưu chất, giảm áp suất hệ thống và hư hỏng thiết bị xung quanh.

Để giải quyết triệt để bài toán này, vai trò của các phụ kiện liên kết là cực kỳ cốt lõi. Trong đó, ống nối 2 đầu ren ngoài đóng vai trò là "cầu nối" chiến lược trong hệ thống piping, giúp liên kết các module độc lập hoặc các phụ kiện ren trong lại với nhau một cách bền vững. Việc thấu hiểu kết cấu và lựa chọn đúng loại nối ren ngoài chất lượng cao chính là chìa khóa để đảm bảo hệ thống vận hành kín khít, an toàn và chịu được áp suất cao dài lâu. Hãy cùng đi sâu vào phân tích kỹ thuật của dòng phụ kiện ren ngoài này để có góc nhìn chuẩn xác nhất từ chuyên gia.

Ống Nối 2 Đầu Ren Ngoài Là Gì?

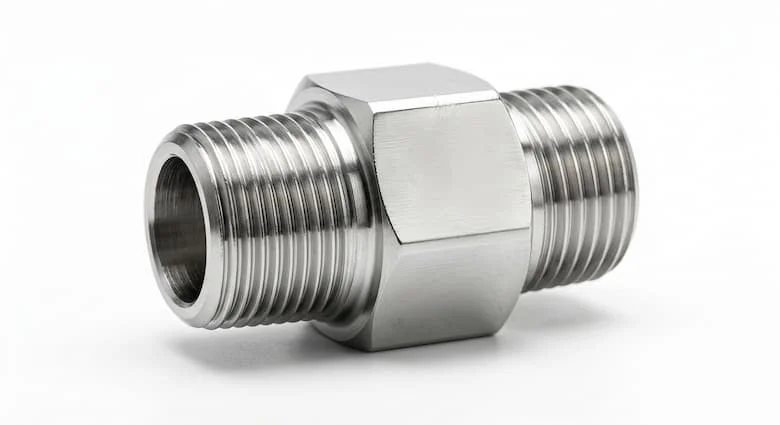

Ống nối 2 đầu ren ngoài là phụ kiện đường ống có đoạn thân ngắn, được tiện ren ngoài (male thread) ở cả hai đầu để kết nối các thiết bị, van, hoặc các phụ kiện có ren trong (female thread) lại với nhau. Trong ngành kỹ thuật đường ống, dòng phụ kiện này còn được biết đến với các tên gọi thương mại và kỹ thuật khác như kép ren ngoài, hex nipple (kép lục giác), hoặc double male threaded fitting.

    [  Ren Ngoài  ]======(  Thân Nối / Lục Giác  )======[  Ren Ngoài  ]

Về mặt kết cấu, một ống nối ren ngoài tiêu chuẩn bao gồm 3 phần cốt lõi:

• Thân nối: Đoạn ống trụ rỗng ở giữa, quyết định độ dày và khả năng chịu lực chính của phụ kiện.

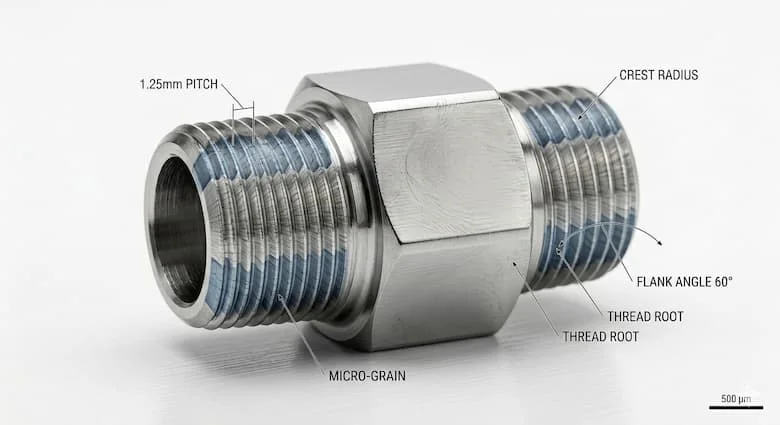

• Hai đầu ren ngoài: Được gia công tiện ren chính xác theo các tiêu chuẩn quốc tế để đảm bảo độ khít khi siết.

• Phần lục giác (nếu có): Nằm ở giữa thân nối (đối với dòng kép lục giác - hex nipple), giúp kỹ thuật viên dễ dàng đưa mỏ lết hoặc cờ lê vào để tác dụng lực siết chặt khi lắp đặt.

Nguyên Lý Kết Nối Của Ống Nối Ren Ngoài

Nguyên lý làm việc của ống nối ren ngoài dựa trên cơ chế ghép nối cơ học bằng bước ren vững chắc. Khi lắp đặt, hai đầu ren ngoài của phụ kiện sẽ được siết tiến sâu vào trong lòng của phụ kiện hoặc thiết bị có ren trong. Lực siết cơ học sẽ ép chặt các đường đỉnh ren và đáy ren khít vào nhau, tạo ra một liên kết định hình cố định chịu được áp lực kéo và áp lực nén của dòng lưu chất.

Tuy nhiên, do sai số chế tạo và đặc thù của ren kim loại, bản thân các bước ren đơn thuần không thể làm kín tuyệt đối 100%. Chính vì vậy, nguyên lý làm kín bằng ren bắt buộc phải sử dụng vật liệu phụ trợ như băng tan (băng keo non PTFE) hoặc keo khóa ren chuyên dụng. Khi quấn băng tan đúng chiều (quấn cùng chiều kim đồng hồ theo hướng nhìn vào đầu ren), lớp băng mềm này sẽ điền đầy vào các khe hở siêu nhỏ giữa ren nam và ren nữ. Khi siết chặt, áp lực sẽ nén chặt lớp PTFE này lại, cô lập hoàn toàn các đường rò rỉ tiềm ẩn, giúp hệ thống chịu được áp suất vận hành mà không lo rò rỉ.

Các Loại Ống Nối Ren Ngoài Phổ Biến

Để đáp ứng các môi trường lưu chất và mức áp suất khác nhau, nhà sản xuất đã phát triển nhiều dòng ống nối ren ngoài với vật liệu đặc thù:

Ống nối inox (Kép ren inox)

Được làm từ mác thép không gỉ như SUS304 hoặc SUS316. Loại phụ kiện ren inox này sở hữu khả năng chống ăn mòn hóa học tuyệt vời, chịu nhiệt độ cao và kháng oxy hóa mạnh. Chúng thường được ứng dụng trong các môi trường khắc nghiệt như nhà máy hóa chất, hệ thống xử lý nước thải, hoặc ngành công nghiệp thực phẩm, dược phẩm nhờ tính thấu quang và vệ sinh cao.

Ống nối thép mạ kẽm

Là dòng sản phẩm làm từ thép carbon và được phủ một lớp mạ kẽm nhúng nóng hoặc mạ kẽm điện phân để chống hoen gỉ. Dòng này có ưu điểm là độ bền cơ học cao, chịu va đập tốt và giá thành rất kinh tế. Nó được dùng phổ biến trong hệ thống PCCC, đường ống cấp nước sinh hoạt và hệ thống dẫn khí nén công nghiệp.

Ống nối đồng

Có tính dẻo, dẫn nhiệt tốt và khả năng kháng khuẩn tự nhiên. Nối ren ngoài bằng đồng thường xuất hiện trong các hệ thống gas nội bộ, đường ống điều hòa (HVAC) hoặc hệ thống nước nóng năng lượng mặt trời nhờ độ bền dẻo cao và không bị giòn gãy theo thời gian.

Ống nối PVC ren ngoài

Phụ kiện nhựa chịu được hóa chất ăn mòn cơ bản và hoàn toàn không bị rỉ sét. Tuy nhiên, khả năng chịu áp suất và chịu nhiệt của loại này khá hạn chế, chủ yếu dùng cho hệ thống tưới tiêu nông nghiệp hoặc đường ống nước dân dụng áp lực thấp.

Kép ren ngoài lục giác (Hex Nipple)

Đây là thiết kế cải tiến với phần thân giữa có dạng đai ốc lục giác. Thiết kế này giúp kỹ thuật viên thi công cực kỳ nhanh chóng bằng cờ lê, hạn chế tối đa việc làm móp méo hay trầy xước phần thân ống trong quá trình siết lực mạnh.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Phụ Kiện

Việc chọn mua ống nối 2 đầu không thể dựa vào trực giác mà phải tuân thủ nghiêm ngặt các thông số kỹ thuật hệ thống:

• Kích thước danh nghĩa (DN): Phổ biến từ DN15 (1/2"), DN20 (3/4"), DN25 (1") cho đến các kích thước lớn hơn như DN50, DN100. Việc chọn đúng kích thước đảm bảo lưu lượng dòng chảy không bị bóp nghẹt.

• Áp suất làm việc (Pressure Rating): Thường được ký hiệu bằng PN (PN10, PN16, PN25...). Chọn phụ kiện có áp suất làm việc cao hơn áp suất tối đa của hệ thống để đảm bảo hệ số an toàn.

• Vật liệu và độ dày thành nối: SCH10, SCH20, SCH40... Độ dày thành nối quyết định khả năng chịu lực xé của ren khi bị siết quá lực hoặc khi hệ thống bị rung lắc.

• Nhiệt độ làm việc: Đảm bảo vật liệu và chất làm kín (băng tan/keo) không bị biến tính ở nhiệt độ vận hành tối đa.

Insight kỹ thuật từ chuyên gia:

Rất nhiều kỹ sư và thợ lắp đặt gặp phải tình trạng rò rỉ nước dai dẳng dù đã quấn rất nhiều băng tan. Nguyên nhân gốc rễ thường là do nhầm lẫn giữa chuẩn ren BSP và NPT.

• Ren BSP (British Standard Pipe): Có góc đỉnh ren $55^\circ$, phổ biến ở châu Âu và Việt Nam.

• Ren NPT (National Pipe Taper): Có góc đỉnh ren $60^\circ$ và độ côn đặc trưng, phổ biến ở Mỹ.

  Nếu cố tình siết một phụ kiện ren NPT vào một lỗ ren trong chuẩn BSP, chúng chỉ khớp được vài ren đầu rồi bị kẹt hoàn toàn, để lại khe hở lớn ở phía trong gây rò rỉ lưu chất khi tăng áp.

So Sánh Ống Nối Ren Ngoài Và Ren Trong

Để tối ưu hóa thiết kế hệ thống piping, người thiết kế cần phân biệt rõ ứng dụng của cấu trúc ren ngoài và ren trong:

Tại Sao Ống Nối Ren Hay Bị Rò Rỉ?

Hiểu rõ nguyên nhân gây hở ren sẽ giúp bạn chủ động phòng ngừa sự cố trong quá trình thi công:

• Siết quá lực (Over-tightening): Việc cố gắng dùng lực quá mạnh để vặn ren kim loại (đặc biệt là inox hoặc đồng) sẽ làm biến dạng các bước ren, thậm chí gây nứt vỡ phần ren trong của thiết bị, làm mất hoàn toàn khả năng làm kín.

• Sai chuẩn ren: Như đã phân tích, lắp lẫn lộn giữa hệ ren thẳng (G/BSP) và hệ ren côn (NPT) là nguyên nhân hàng đầu gây hở ren hệ thống.

• Không dùng hoặc dùng sai băng tan: Quấn quá ít vòng băng tan, hoặc quấn ngược chiều khiến băng tan bị đùn ra ngoài khi siết ren, tạo khe hở cho nước và khí thoát ra.

• Ren bị mòn hoặc rỉ sét: Các phụ kiện tái sử dụng nhiều lần hoặc để ngoài trời bị oxy hóa làm mất đi độ sắc nét của đỉnh ren.

• Áp lực vượt giới hạn: Khi hệ thống xảy ra hiện tượng búa nước (water hammer), áp suất tăng đột biến vượt quá mức PN cho phép của phụ kiện ren ngoài sẽ đẩy bay lớp băng keo non, gây rò rỉ tức thì.

Để khắc phục hiệu quả, khi phát hiện rò rỉ, tuyệt đối không cố siết thêm. Bạn cần khóa van, xả áp, tháo rời khớp nối, vệ sinh sạch lớp keo cũ, kiểm tra xem răng ren có bị móp méo không, sau đó quấn lại băng tan đúng kỹ thuật và siết lại với lực vừa đủ.

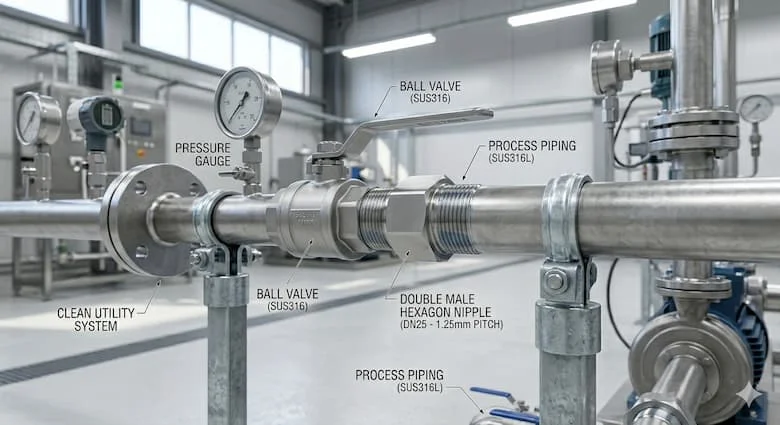

Ống Nối 2 Đầu Ren Ngoài Được Dùng Ở Đâu?

Nhờ tính linh hoạt và khả năng tháo lắp cơ động, ống nối 2 đầu ren ngoài xuất hiện dày đặc trong cả dân dụng lẫn công nghiệp:

• Hệ thống cấp thoát nước: Dùng kết nối các đầu đồng hồ đo nước, bầm bơm tăng áp, kết nối các đường ống cấp nước trục chính ra các vòi nhánh.

• Đường ống khí nén: Sử dụng kết nối các bộ lọc khí, bình tích áp, van điều áp vào hệ thống trục dẫn khí của nhà máy cơ khí.

• Hệ thống PCCC: Kết nối các đầu phun Sprinkler, các van chặn, van giảm áp vào hệ thống ống thép mạ kẽm.

• Nhà máy thực phẩm & hóa chất: Sử dụng nối ren inox 316 để liên kết các đường ống dẫn nước giải khát, dầu ăn, hóa chất tẩy rửa nhờ đặc tính trơ về mặt hóa học.

• Hệ thống HVAC: Kết nối các đường ống nước lạnh (Chiller) hoặc nước nóng trung tâm vào các dàn trao đổi nhiệt FCU/AHU.

Những Sai Lầm Thường Gặp Khi Lắp Ống Nối Ren Ngoài

Để hệ thống vận hành trơn tru ngay từ lần đóng điện đầu tiên, hãy tránh xa 5 sai lầm kinh điển sau:

1. Chọn sai kích thước hệ inch và hệ mm: Nhầm lẫn giữa đường kính ngoài thực tế của ống và đường kính danh nghĩa (ví dụ: ống DN15 có đường kính ngoài khoảng 21mm, nhiều người nhầm là phi 15).

2. Dùng sai vật liệu lưu chất: Dùng kép ren ngoài bằng thép mạ kẽm cho hệ thống dẫn hóa chất axit, dẫn đến việc phụ kiện bị ăn mòn rách sườn chỉ sau vài tuần sử dụng.

3. Không kiểm tra áp lực thử nghiệm: Đưa hệ thống vào vận hành mà không thực hiện bước test áp (hydrostatic test) ở áp lực bằng 1.5 lần áp lực thiết kế để phát hiện các mối ren bị lỗi.

4. Siết lệch ren (Cross-threading): Khi bắt đầu vặn, không đặt phụ kiện vuông góc mà cố tình vặn khi bị lệch góc. Điều này làm hỏng toàn bộ đường ren của cả hai phụ kiện.

5. Không vệ sinh ren trước khi lắp: Để nguyên ba-via kim loại, bụi bẩn, hoặc cát bám trên bước ren dẫn đến việc các bước ren không thể ăn khớp khít hoàn toàn.

Hướng Dẫn Lắp Đặt Ống Nối 2 Đầu Ren Ngoài Chuẩn Kỹ Thuật

Quy trình 5 bước chuẩn hóa từ các kỹ sư cơ điện lão luyện giúp bạn thi công mối nối ren hoàn hảo:

• Bước 1: Kiểm tra chuẩn ren và vật liệu: Xác định chính xác hai đầu kết nối có cùng chuẩn ren (ví dụ cùng là BSP) và sạch sẽ, không biến dạng.

• Bước 2: Vệ sinh bề mặt ren: Dùng bàn chải sắt hoặc dẻ lau sạch bụi bẩn, dầu mỡ, ba-via còn sót lại trên các rãnh ren của ống nối 2 đầu ren ngoài.

• Bước 3: Quấn băng tan đúng chiều: Cầm phụ kiện trên tay trái, tay phải quấn băng tan cùng chiều kim đồng hồ (theo hướng nhìn vào đầu ren). Quấn đều tay từ trong ra ngoài khoảng 15-20 vòng (tùy kích thước ren và độ dày băng tan), vuốt nhẹ cho băng bám chặt vào rãnh ren.

• Bước 4: Siết đúng lực: Gá phụ kiện vào đầu ren trong bằng tay trước để đảm bảo không lệch ren. Sau đó dùng cờ lê hoặc mỏ lết siết chặt vừa đủ lực. Khi cảm thấy nặng tay và phụ kiện đã đi hết hành trình ren an toàn thì dừng lại.

• Bước 5: Kiểm tra rò rỉ: Bơm lưu chất vào hệ thống, tăng dần áp suất lên mức vận hành và dùng khăn khô hoặc dung dịch xà phòng để kiểm tra tuyệt đối xem có hiện tượng rỉ nước hay bọt khí tại mối nối hay không.

Checklist Chọn Ống Nối Ren Ngoài Phù Hợp

Trước khi phê duyệt bản vẽ mua hàng, hãy tích chọn đủ các câu hỏi trong checklist dưới đây:

•  Môi trường lưu chất là gì? (Nước sạch, nước thải, khí nén, gas, hay hóa chất để chọn inox, thép, đồng hay nhựa).

•  Áp suất làm việc tối đa của hệ thống là bao nhiêu? (Đảm bảo PN của phụ kiện lớn hơn áp suất này).

•  Chuẩn ren của thiết bị hiện tại là gì? (BSP hay NPT để mua đúng loại tương thích).

•  Kích thước danh nghĩa chính xác là bao nhiêu? (DN15, DN20, DN25...).

•  Không gian lắp đặt có hạn chế không? (Nếu không gian hẹp, ưu tiên chọn kép ren ngoài lục giác để dễ thao tác bằng cờ lê).

Câu Hỏi Thường Gặp (FAQ)

1.Ống nối 2 đầu ren ngoài dùng để làm gì?

Dòng phụ kiện này được sử dụng chủ yếu để liên kết hai phụ kiện, đường ống hoặc thiết bị có đầu ren trong lại với nhau, hoặc dùng làm khớp nối chuyển đổi kích thước, chuyển đổi khoảng cách trong hệ thống đường ống công nghiệp và dân dụng.

2.Ren BSP và NPT khác nhau thế nào?

Hai tiêu chuẩn này hoàn toàn không lắp lẫn được với nhau. Ren BSP (tiêu chuẩn Anh) có góc đỉnh ren là $55^\circ$ và các bước ren song song hoặc côn tùy loại. Trong khi đó, ren NPT (tiêu chuẩn Mỹ) luôn có cấu trúc ren côn với góc đỉnh ren là $60^\circ$. Việc lắp lẫn hai loại này chắc chắn sẽ gây rò rỉ hệ thống.

3.Có cần dùng băng tan khi lắp không?

Bắt buộc phải dùng. Bản chất của kết nối ren kim loại luôn tồn tại các khe hở cơ học siêu nhỏ tại đỉnh và đáy ren. Băng tan (PTFE) hoặc keo ren đóng vai trò điền đầy các khe hở này, tạo ra lớp màng bít kín tuyệt đối chống rò rỉ áp lực cao.

4.Nên chọn kép ren ngoài bằng inox hay thép mạ kẽm?

Lựa chọn phụ thuộc hoàn toàn vào ngân sách và môi trường: Nên chọn phụ kiện ren inox cho môi trường có tính ăn mòn cao, yêu cầu vệ sinh nghiêm ngặt (thực phẩm, hóa chất). Chọn thép mạ kẽm cho hệ thống nước sạch thông thường, hệ PCCC hoặc khí nén để tối ưu hóa chi phí đầu tư.

5.Ống nối ren ngoài có chịu được áp suất cao không?

Có. Các dòng ống nối 2 đầu ren ngoài chế tạo từ inox hoặc thép đúc áp lực cao (loại dày Class 3000 hoặc Class 6000) có khả năng chịu áp suất lên tới hàng trăm bar, chuyên dụng cho các hệ thống thủy lực và dầu khí công nghiệp.

Kết luận

Tựu trung lại, để hệ thống piping của bạn vận hành đạt hiệu suất tối đa và không gặp sự cố rò rỉ, việc lựa chọn ống nối 2 đầu ren ngoài phải dựa trên nguyên tắc kiềng ba chân kỹ thuật: Đúng chuẩn ren – Đúng vật liệu – Đúng áp lực làm việc.
