Van Xả Khí PCCC: Phương Pháp Bảo Vệ Đường Ống Tối Ưu

Trong quá trình vận hành và kiểm tra định kỳ hệ thống phòng cháy chữa cháy, nhiều kỹ sư gặp phải hiện tượng đường ống phát tiếng ồn ầm ĩ hoặc máy bơm chữa cháy rung lắc mạnh dù không có tải lớn. Nghiêm trọng hơn, khi test đầu phun, áp lực nước chữa cháy không ổn định, lúc mạnh lúc yếu tạo ra các khoảng ngắt quãng. Nguyên nhân cốt lõi của những sự cố này không nằm ở công suất máy bơm, mà do lượng khí bị tích tụ bên trong lòng đường ống không được giải phóng kịp thời.

Khi một lượng lớn bọt khí hòa tan hoặc không khí sót lại từ quá trình nạp nước vào đường ống, chúng sẽ dịch chuyển đến những điểm phân phối nhánh. Tại đây, khí co cụm lại thành các "túi khí" vô hình bóp nghẹt dòng chảy, làm suy giảm nghiêm trọng khả năng dập lửa của hệ thống đầu phun. Để giải quyết triệt để vấn đề này trong kỹ thuật fire protection, việc lắp đặt van xả khí PCCC là giải pháp bắt buộc. Dòng van xả khí sprinkler này đóng vai trò như một chiếc "van an toàn" xả bỏ áp lực khí, đảm bảo màng nước luôn thông suốt. Nếu không chọn đúng loại air release valve PCCC tiêu chuẩn, toàn bộ hệ thống chữa cháy có thể bị vô hiệu hóa ngay vào thời điểm xảy ra hỏa hoạn.

Van Xả Khí PCCC Là Gì?

Van xả khí PCCC là thiết bị cơ khí thủy lực được thiết kế để tự động xả lượng khí tồn đọng trong hệ thống đường ống chữa cháy ra ngoài môi trường, đồng thời ngăn chặn hiện tượng rò rỉ nước. Nhờ khả năng vận hành tự động liên tục, thiết bị này giúp loại bỏ hoàn toàn các túi khí cứng đầu, qua đó ổn định áp lực nước trong mạng lưới và bảo vệ an toàn cho cả hệ thống máy bơm lẫn thành đường ống.

       [ Cửa thoát khí tự động ]
                 |
        +--------v--------+
        |  [ Phao Nổi ]   | <--- Khoang chứa (Hạ xuống khi có khí, nổi lên khi có nước)
        +-----------------+
                 |
       [ Đầu vào kết nối ống ]

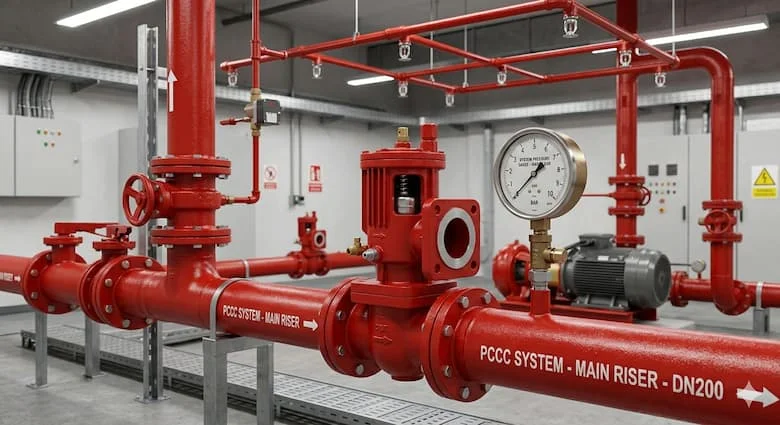

Về mặt bố trí kỹ thuật, vị trí lắp đặt lý tưởng nhất của dòng van này là tại điểm cao nhất của hệ thống đường ống (các điểm ngoặt, đỉnh trục đứng) hoặc đặt ngay sau các cụm van giảm áp và khu vực phòng bơm. Đây là những tọa độ mà không khí theo nguyên lý vật lý sẽ luôn nhẹ hơn nước, có xu hướng bốc lên cao và tụ lại nhiều nhất.

Nguyên Lý Hoạt Động Của Van Xả Khí

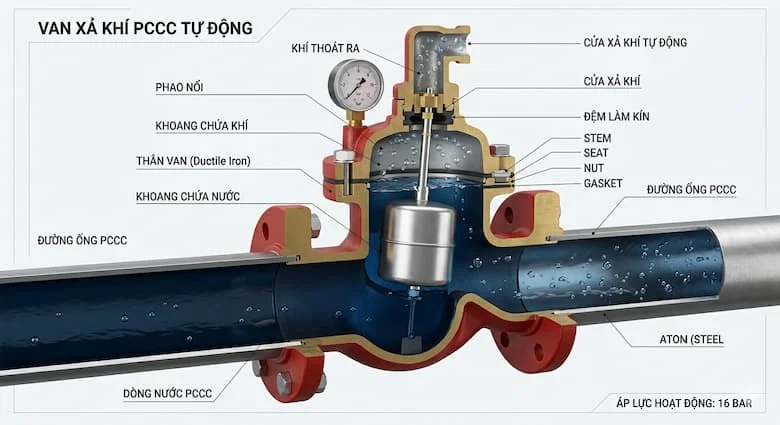

Nguyên lý vận hành của van xả khí dựa hoàn toàn vào sự chênh lệch tỷ trọng giữa nước và không khí, kết hợp với cơ chế lực đẩy Archimedes của phao nổi bên trong thân van. Chu trình hoạt động tự động diễn ra khép kín theo hai kịch bản áp lực rõ rệt:

• Khi hệ thống có không khí tích tụ: Khi dòng nước đẩy khí về phía đỉnh van, lượng khí này chiếm chỗ và đẩy mực nước trong khoang van hạ xuống. Lúc này, phao nổi hạ xuống theo trọng lực, kéo theo cơ cấu trục bập bênh làm mở nút thắt lỗ xả. Van mở để xả khí nén ra ngoài môi trường một cách nhanh chóng.

• Khi nước điền đầy hệ thống: Ngay khi toàn bộ lượng khí được giải phóng, nước sẽ lập tức tràn vào đầy khoang van. Lực đẩy từ dòng nước làm phao nổi lên áp sát vào gioăng làm kín phía trên, giúp van đóng kín hoàn toàn để ngăn không cho một giọt nước nào bị rò rỉ ra ngoài.

Cơ chế tự động bằng áp lực và lực nổi này giúp hệ thống vận hành liên tục 24/7 mà không cần bất kỳ sự can thiệp thủ công hay nguồn điện năng nào, đặc biệt hữu ích trong các cụm dòng chảy của hệ sprinkler áp lực cao.

Các Loại Van Xả Khí Phổ Biến

Tùy thuộc vào cấu trúc quy mô đường ống và lưu lượng khí cần giải phóng, các kỹ sư thường phân loại thiết bị này theo các dòng đặc thù:

Van xả khí đơn

Là dòng van chỉ cấu tạo với một khoang chứa và một phao nổi, có kích thước nhỏ gọn từ DN15 - DN25. Dòng van này có ưu điểm là kết cấu đơn giản, giá thành thấp nhưng khả năng xả khí lưu lượng lớn ở giai đoạn nạp nước ban đầu khá hạn chế. Van đơn phù hợp cho các đường ống nhánh nhỏ hoặc các tầng nhà có diện tích hẹp.

Van xả khí đôi

Được thiết kế tích hợp hai khoang phao độc lập hoặc chung một thân lớn (gồm một lỗ xả nhỏ cho bọt khí li ti và một lỗ xả lớn cho lưu lượng khí lớn). Thiết bị này có khả năng tháo lượng khí khổng lồ khi hệ thống bắt đầu nạp nước và xả khí áp lực cao liên tục khi vận hành, cực kỳ phù hợp cho các trục ống chính của hệ sprinkler lớn.

Van xả khí tự động

Là tên gọi chung cho các dòng van vận hành bằng cơ chế phao tự động hoàn toàn. Chúng không cần tác động thủ công và tự đóng/mở dựa theo sự thay đổi áp suất nội tại của đường ống dẫn.

Van xả khí kết hợp (Combination Air Valve)

Dòng van cao cấp có 3 chức năng: xả lượng khí lớn khi nạp nước, xả bọt khí li ti khi hệ thống đang chịu áp lực vận hành, và chủ động hút không khí vào trong ống khi hệ thống xả cạn nước (nhằm tránh hiện tượng móp méo ống do áp suất âm chân không).

Phân loại theo vật liệu (Gang/Inox/Đồng)

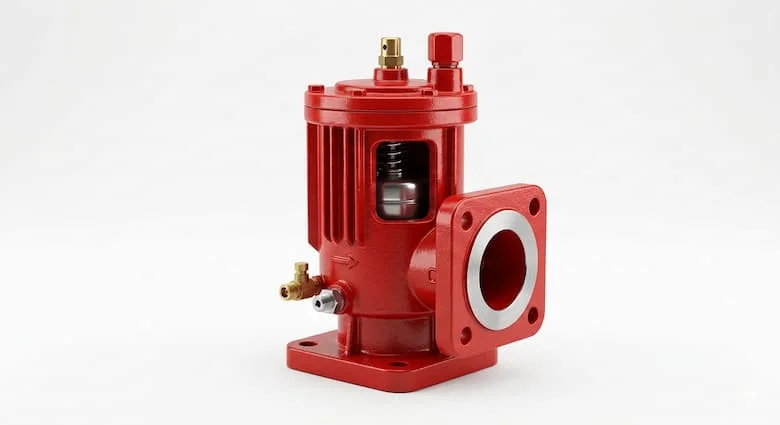

• Van thân gang: Thường là gang cầu mạ sơn Epoxy đỏ đặc trưng, chịu lực tốt, giá hợp lý, là lựa chọn quốc dân trong PCCC.

• Van thân đồng/inox: Có độ bền cơ học cao, chịu được môi trường nước có độ mặn hoặc độ ăn mòn cao, chống kẹt phao tuyệt đối.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Xả Khí

Việc lựa chọn thiết bị xả khí không đúng tiêu chuẩn kỹ thuật có thể biến dòng van này thành "điểm đen" rò rỉ áp lực. Các thông số cần đặc biệt lưu ý bao gồm:

• Kích thước danh nghĩa (DN): Phổ biến từ DN15, DN20, DN25 (kết nối ren) cho đến DN50, DN80, DN100 (kết nối mặt bích).

• Áp suất làm việc tối đa: Phải đạt tiêu chuẩn PN10, PN16 hoặc thậm chí PN25 cho các công trình siêu cao tầng để tránh nứt vỡ thân van dưới áp lực của bơm bù áp.

• Kiểu kết nối: Kết nối ren (tiện lợi, dùng cho kích thước nhỏ) hoặc kết nối mặt bích đạt chuẩn DIN, BS, ANSI (dùng cho đường ống trục lớn).

• Tiêu chuẩn chất lượng: Đối với hệ thống PCCC cao cấp, van cần đạt các chứng chỉ quốc tế uy tín như tiêu chuẩn UL/FM.

Insight từ chuyên gia: Rất nhiều hệ thống chữa cháy tự động hoạt động kém hiệu quả, đầu phun sprinkler bị trễ áp do đơn vị thi công chọn sai kích thước van xả khí. Nếu đường ống trục chính DN100 nhưng lại chỉ chọn một van xả khí đơn DN15, tốc độ xả khí sẽ cực kỳ chậm, khiến các túi khí lớn không thể thoát ra, làm giảm tới 30% lưu lượng nước phun thực tế khi gặp sự cố.

So Sánh Van Xả Khí Đơn Và Van Xả Khí Đôi

Để tối ưu hóa chi phí đầu tư mà vẫn đảm bảo hiệu năng, bạn có thể tham khảo bảng so sánh chi tiết dưới đây:

Tại Sao Hệ Thống PCCC Bắt Buộc Phải Xả Khí?

Khác với hệ thống nước sinh hoạt thông thường, hệ thống chữa cháy tự động đòi hỏi tính sẵn sàng và tốc độ phản ứng cực cao. Việc không xả khí triệt để sẽ gây ra những hậu quả kỹ thuật khôn lường:

1. Khí gây tụ áp cục bộ: Khi không khí bị nén lại trong lòng ống dưới áp lực lớn của máy bơm, nó tạo ra những "gối khí" có tính đàn hồi. Khi đầu phun nổ, áp lực này giải phóng không đều, gây sụt áp cục bộ khiến nước không thể phun xa.

2. Giảm lưu lượng chữa cháy thực tế: Túi khí chiếm dụng không gian lòng ống, làm thu hẹp tiết diện dòng chảy, khiến lượng nước cấp cho các đầu phun không đạt định mức thiết kế.

3. Gây ra hiện tượng búa nước (Water Hammer): Khi dòng nước chuyển động với tốc độ cao va đập vào các túi khí nén, áp lực sẽ dội ngược lại thành ống với xung lực tăng gấp nhiều lần, dễ gây vỡ phụ kiện ren hoặc nứt mối hàn.

4. Tàn phá tuổi thọ máy bơm: Khí lọt vào buồng bơm gây ra hiện tượng xâm thực (cavitation), làm ăn mòn cánh bơm, khiến bơm bị hụt áp và rung lắc dữ dội.

Những Sai Lầm Thường Gặp Khi Lắp Van Xả Khí

• Lắp sai vị trí quy định: Sai lầm phổ biến nhất là không lắp van tại điểm cao nhất của phân đoạn ống mà lại lắp ở những đoạn ống nằm ngang tầm trung, khiến khí lướt qua van mà không được xả.

• Sử dụng sai loại van nước thông thường: Dùng van xả khí của hệ nước dân dụng áp lực thấp cho hệ PCCC, dẫn đến việc van bị rò rỉ liên tục hoặc bị kẹt phao do không chịu nổi áp suất thử nghiệm lên tới 16-20 bar.

• Không lắp van chặn cách ly trước van xả khí: Khiến quá trình tháo van ra để bảo trì, vệ sinh lưới lọc bắt buộc phải xả toàn bộ nước của hệ thống, gây lãng phí và mất thời gian.

• Bỏ qua công tác bảo trì định kỳ: Cặn bẩn, rỉ sét trong nước lâu ngày bám vào phao và gioăng cao su khiến van không thể đóng khít hoặc không thể mở ra xả khí.

Hướng Dẫn Lắp Đặt Van Xả Khí Đúng Kỹ Thuật

Để thiết bị phát huy tối đa công năng, kỹ thuật viên cần tuân thủ quy trình lắp đặt 5 bước chuẩn hóa sau:

• Bước 1: Xác định chính xác vị trí tụ khí: Dựa vào bản vẽ hoàn công để tìm ra các điểm cao nhất trên tuyến ống, nơi không khí có xu hướng cô đọng nhiều nhất.

• Bước 2: Chọn đúng kích thước và chuẩn kết nối: Kiểm tra kích thước đầu ren hoặc mặt bích của ống chờ để đồng bộ với van. Luôn lắp một van bi chặn phía trước van xả khí để thuận tiện cho việc sửa chữa sau này.

• Bước 3: Lắp đặt van theo phương thẳng đứng: Đây là yêu cầu bắt buộc. Thân van phải vuông góc hoàn toàn với mặt đất để phao nổi di chuyển lên xuống tự do theo trục đứng, không bị kẹt vào thành van.

• Bước 4: Kiểm tra độ kín mối nối: Sử dụng cao su non (băng tan) chất lượng cao đối với kết nối ren hoặc gioăng cao su EPDM dày đối với kết nối mặt bích để siết chặt khít.

• Bước 5: Thử nghiệm xả khí thực tế: Tiến hành nạp nước vào hệ thống, quan sát xem van có xả khí re re ra ngoài không và có tự động đóng chặt khi nước dâng đầy hay không.

Checklist Chọn Van Xả Khí PCCC Phù Hợp

Trước khi ký quyết định mua hàng cho dự án, hãy rà soát kỹ bảng kiểm tra kỹ thuật dưới đây:

•  Van được dùng cho hệ thống sprinkler khô, hệ ướt hay đường ống cấp nước trục chính?

•  Áp suất định mức của van (PN10, PN16, PN25) đã lớn hơn áp suất làm việc lớn nhất của bơm chữa cháy chưa?

•  Kiểu kết nối là ren trong, ren ngoài hay bắt bích theo tiêu chuẩn nào (BS/DIN/ANSI)?

•  Vật liệu thân van (gang cầu, đồng hay inox) có phù hợp với nồng độ ion và môi trường xung quanh không?

•  Dự án có yêu cầu khắt khe về chứng chỉ phòng cháy quốc tế (như tiêu chuẩn UL/FM) hay không?

Câu Hỏi Thường Gặp (FAQ)

1.Van xả khí PCCC dùng để làm gì?

Thiết bị này có chức năng tự động loại bỏ toàn bộ lượng không khí và các túi khí tồn đọng bên trong đường ống chữa cháy ra ngoài, giúp ổn định áp lực dòng chảy, chống hiện tượng búa nước và bảo vệ máy bơm không bị hiện tượng xâm thực phá hủy cánh bơm.

2.Có bắt buộc lắp van xả khí cho hệ thống sprinkler không?

Hoàn toàn bắt buộc đối với các hệ thống đạt tiêu chuẩn kỹ thuật hiện hành. Nếu không có van xả khí, không khí nén lại trong ống sẽ cản trở dòng nước tràn đến đầu phun sprinkler khi có hỏa hoạn, gây ra hiện tượng chậm phun nước làm mất đi "thời gian vàng" dập lửa.

3.Van xả khí PCCC thường được lắp đặt ở đâu?

Van phải được lắp ở các vị trí cao nhất trên tuyến ống dẫn nước, ở đỉnh của các trục đứng tòa nhà, hoặc lắp tại các vị trí ngoặt chữ U của đường ống – nơi mà khí theo xu hướng tự nhiên sẽ tập trung lại nhiều nhất.

Kết Luận

Lựa chọn đúng dòng van xả khí PCCC không chỉ giúp ổn định hệ thống chữa cháy tự động, giảm rung lắc đường ống mà còn bảo vệ an toàn cho hệ thống máy bơm đắt giá của công trình. Một quyết định chọn van chuẩn xác sẽ tối ưu hóa toàn bộ chi phí vận hành lâu dài cho chủ đầu tư.
