Cụm van xả khí: Giải pháp xử lý tiếng ồn và tối ưu hiệu suất đường ống

Trong quá trình vận hành các hệ thống đường ống nước hoặc chất lỏng, không ít kỹ sư và nhà thầu gặp phải tình trạng hệ thống phát ra tiếng ồn lạ, lưu lượng dòng chảy yếu đi đáng kể hoặc xuất hiện những rung lắc bất thường. Những hiện tượng này thường không đến từ máy bơm hay thiết bị đầu cuối mà do không khí bị tích tụ bên trong đường ống.

Lượng khí dư thừa này nếu không được xử lý sẽ tạo ra các "túi khí" gây cản trở dòng chảy, làm giảm hiệu suất vận hành và là tác nhân hàng đầu gây ra hiện tượng búa nước hư hỏng thiết bị. Giải pháp tối ưu và bắt buộc để khắc phục triệt để vấn đề này chính là sử dụng cụm van xả khí. Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu giúp bạn hiểu rõ cấu tạo, nguyên lý và cách lựa chọn thiết bị này để bảo vệ hệ thống của mình.

Cụm van xả khí là gì? Định nghĩa và thành phần

Cụm van xả khí (Air release valve assembly) là một tổ hợp các thiết bị được lắp đặt tại các điểm xung yếu trên đường ống với chức năng chính là tự động loại bỏ lượng khí tích tụ ra ngoài môi trường. Khác với một chiếc van đơn lẻ, một "cụm" hoàn chỉnh được thiết kế để đảm bảo tính linh hoạt trong vận hành và bảo trì.

Thành phần cơ bản của một cụm thường bao gồm:

• Van xả khí chính: Trái tim của hệ thống, thực hiện nhiệm vụ xả khí tự động.

• Van khóa (thường là van bi hoặc van cổng): Lắp phía dưới van xả khí để ngắt dòng chảy khi cần bảo trì hoặc thay thế mà không phải dừng toàn bộ hệ thống.

• Phụ kiện kết nối: Các khớp nối ren, mặt bích hoặc ống dẫn để liên kết đồng bộ các thiết bị.

Việc trang bị một cụm van hoàn chỉnh thay vì lắp đơn lẻ giúp hệ thống hoạt động ổn định và chuyên nghiệp hơn, đồng thời tối ưu hóa thời gian xử lý sự cố tại hiện trường.

Nguyên lý hoạt động của van xả khí

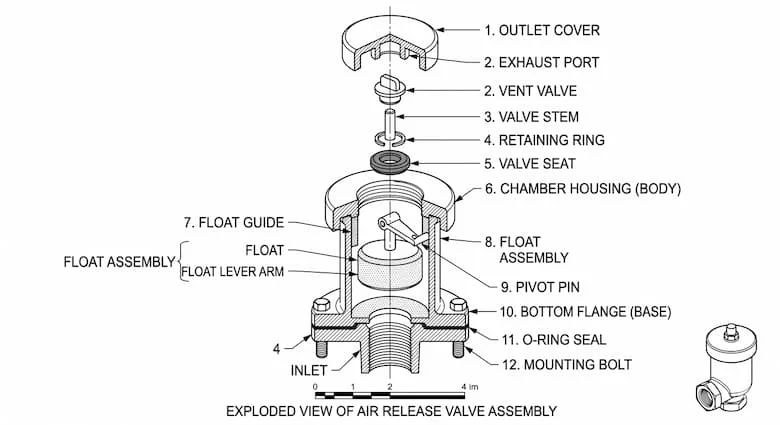

Cơ chế vận hành của van xả khí dựa trên sự chênh lệch về trọng lượng riêng giữa nước và không khí, kết hợp với lực đẩy nổi của phao bên trong thân van.

• Giai đoạn xả khí: Khi không khí tích tụ tại các điểm cao trong đường ống, nó sẽ đi vào thân van xả khí. Lúc này, mực nước trong van hạ xuống, phao rơi tự do kéo theo việc mở cửa thoát khí, đẩy lượng khí thừa ra ngoài môi trường.

• Giai đoạn đóng van: Khi khí đã thoát hết, nước bắt đầu tràn vào đầy thân van. Nhờ lực đẩy nổi, phao sẽ được đẩy lên cao, ép chặt vào đệm van (seat) để đóng kín lỗ xả, ngăn không cho nước tràn ra ngoài.

Toàn bộ quá trình này diễn ra hoàn toàn tự động dựa vào áp suất hệ thống và lực nổi, giúp duy trì trạng thái "không túi khí" cho đường ống suốt 24/7 mà không cần sự can thiệp của con người.

Phân loại van xả khí chuyên sâu

Tùy vào quy mô hệ thống và đặc tính chất lỏng, người dùng cần phân loại chính xác để đạt hiệu quả cao nhất:

Theo chức năng kỹ thuật

• Van xả khí đơn (Single Orifice): Có kích thước nhỏ, chủ yếu xả lượng khí phát sinh trong quá trình vận hành bình thường.

• Van xả khí kép (Double Orifice): Tích hợp hai phao hoặc hai lỗ xả. Loại này có khả năng xả lượng khí lớn khi bắt đầu nạp nước vào đường ống và hút khí nhanh khi xả cạn để tránh móp méo ống do áp suất âm.

• Van xả khí kết hợp: Dòng cao cấp nhất, xử lý được cả bọt khí nhỏ li ti và lưu lượng khí cực lớn.

Theo vật liệu và ứng dụng

• Gang (Cast Iron/Ductile Iron): Dùng phổ biến trong hệ thống nước sạch, cấp thoát nước đô thị nhờ độ bền cơ học cao.

• Inox (Stainless Steel): Ưu tiên cho môi trường hóa chất, nước thải hoặc thực phẩm để chống ăn mòn.

Trong các hệ thống công nghiệp lớn, loại van kép luôn là lựa chọn hàng đầu nhờ khả năng bảo vệ hệ thống toàn diện trước mọi biến động của áp suất khí.

Thông số kỹ thuật quan trọng của van xả khí

Việc lựa chọn van xả khí không chỉ dựa vào cảm tính mà phải căn cứ trên các thông số kỹ thuật thực tế của hệ thống:

• Kích thước (Size): Thường dao động từ DN15 đến DN200. Việc chọn kích thước van phải tương ứng với lưu lượng khí dự kiến phát sinh.

• Áp suất làm việc (Pressure Rating): Các tiêu chuẩn phổ biến như PN10, PN16 hoặc PN25. Van phải chịu được áp suất vận hành tối đa và áp suất thử của đường ống.

• Kiểu kết nối: Nối ren (cho các size nhỏ) hoặc nối mặt bích (theo tiêu chuẩn DIN, JIS, ANSI cho các size lớn).

• Vật liệu phao và đệm: Thường làm bằng nhựa cường lực hoặc inox để đảm bảo độ nhạy và không bị biến dạng sau thời gian dài ngâm trong nước.

So sánh van xả khí đơn và van xả khí kép

Sự khác biệt giữa hai loại này quyết định mức độ an toàn của hệ thống đường ống:

Kết luận: Với các hệ thống đường ống dài, địa hình nhấp nhô hoặc đường kính ống lớn, việc lắp đặt cụm van kép là bắt buộc để đảm bảo an toàn.

Tại sao cần lắp van xả khí cho đường ống?

Nếu không có sự hiện diện của van xả khí, hệ thống của bạn sẽ đối mặt với những rủi ro nghiêm trọng:

1. Loại bỏ hiện tượng nghẹt khí: Các túi khí đóng vai trò như một "vật cản" vô hình, làm thu hẹp tiết diện dòng chảy, khiến máy bơm phải hoạt động gắng sức nhưng lưu lượng đầu ra vẫn yếu.

2. Giảm búa nước (Water Hammer): Không khí bị nén lại có thể gây ra những cú va đập áp suất cực lớn khi dòng nước thay đổi vận tốc đột ngột, dẫn đến nứt vỡ ống.

3. Tăng độ bền thiết bị: Loại bỏ rung lắc và hiện tượng xâm thực, bảo vệ cánh bơm và các loại van điều khiển trên tuyến ống.

4. Tiết kiệm năng lượng: Dòng chảy thông suốt giúp giảm tổn thất áp suất, tối ưu hóa công suất tiêu thụ điện của hệ thống bơm.

Ứng dụng thực tế của van xả khí

Thiết bị này là thành phần cốt lõi trong nhiều lĩnh vực kỹ thuật:

• Hệ thống cấp thoát nước đô thị: Đảm bảo nước đến được các hộ gia đình ở điểm cao hoặc xa trạm bơm.

• Hệ thống HVAC: Xả khí trong các vòng tuần hoàn nước nóng/lạnh của điều hòa trung tâm để tăng hiệu quả trao đổi nhiệt.

• Hệ thống PCCC: Đảm bảo đường ống luôn đầy nước, sẵn sàng kích hoạt mà không bị trễ do túi khí.

• Nhà máy xử lý nước: Ngăn chặn sự tích tụ khí trong các công đoạn lọc và lắng.

Khi nào và ở đâu cần lắp van xả khí?

Vị trí lắp đặt quyết định đến 90% hiệu quả của thiết bị. Bạn cần ưu tiên các vị trí sau:

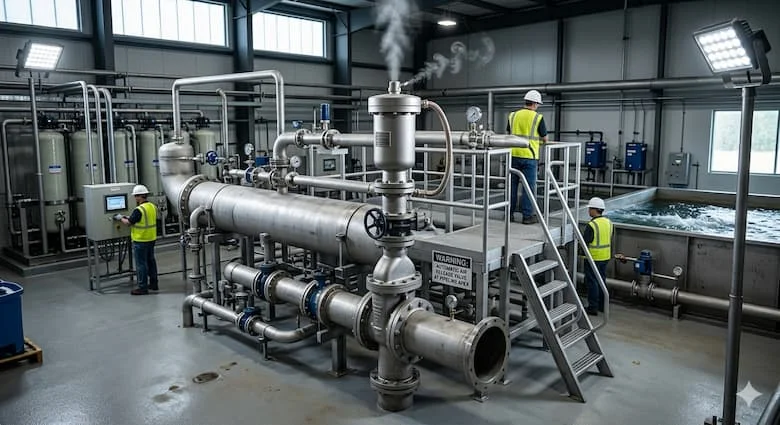

• Các điểm cao nhất của đường ống: Đây là nơi không khí luôn tìm đến theo quy luật vật lý.

• Đầu các tuyến ống dài: Nơi lượng khí dễ tích tụ khi bắt đầu bơm nước.

• Sau các đoạn dốc đi xuống: Khí thường bị kẹt lại tại các góc cua này.

• Khi thấy hiện tượng bất thường: Đường ống có tiếng ồn "ọc ọc" hoặc rung giật mạnh khi khởi động bơm.

Sai lầm thường gặp và cách khắc phục

Nhiều đơn vị vận hành vẫn mắc phải các lỗi sơ đẳng như:

• Không lắp van khóa phía dưới: Khi van xả khí bị kẹt hoặc rò rỉ, bạn buộc phải cắt nước toàn bộ hệ thống để sửa chữa, gây lãng phí thời gian.

• Lắp sai vị trí: Lắp van xả khí ở điểm thấp hoặc đoạn ống nằm ngang không có độ dốc khiến khí không thể thoát tới van.

• Quên bảo trì định kỳ: Cặn bẩn trong nước có thể bám vào phao hoặc đệm van, khiến van không thể đóng kín hoặc không mở được cửa xả.

Checklist chọn mua và lắp đặt van xả khí đúng cách

Hướng dẫn lắp đặt

1. Luôn lắp van theo phương thẳng đứng để phao hoạt động chính xác theo trọng lực.

2. Phải lắp một van khóa ngay bên dưới để thuận tiện cho việc kiểm tra.

3. Đảm bảo áp suất vận hành thực tế nằm trong dải làm việc của van.

Checklist lựa chọn

•  Xác định áp suất định danh (PN10, PN16...).

•  Chọn vật liệu thân (Gang cho nước sạch, Inox cho hóa chất).

•  Lựa chọn giữa van đơn hay van kép dựa trên quy mô đường ống.

•  Kiểm tra các tiêu chuẩn kiểm định và thương hiệu uy tín.

FAQ - Những câu hỏi thường gặp

1. Cụm van xả khí có bắt buộc phải có van khóa không?

Thực tế là có. Van khóa giúp bạn tháo van xả khí ra để vệ sinh mà không cần xả cạn nước trong đường ống, cực kỳ quan trọng cho các hệ thống lớn.

2. Van xả khí có gây rò rỉ nước không?

Nếu là hàng chất lượng và phao không bị kẹt cặn, van sẽ đóng kín hoàn toàn khi nước dâng lên. Nếu thấy rò rỉ, hãy kiểm tra lại đệm van hoặc phao.

3. Tại sao hệ thống đã lắp van xả khí vẫn còn tiếng ồn?

Có thể vị trí lắp chưa phải là điểm cao nhất hoặc số lượng van chưa đủ so với chiều dài tuyến ống.

Kết luận

Cụm van xả khí là "người gác cổng" thầm lặng nhưng cực kỳ quan trọng cho mọi hệ thống đường ống chất lỏng. Việc hiểu rõ nguyên lý và lắp đặt đúng kỹ thuật không chỉ giúp loại bỏ tiếng ồn, rung lắc mà còn trực tiếp nâng cao hiệu suất dòng chảy và tuổi thọ cho toàn bộ công trình.
