Thông số van công nghiệp: Cẩm nang chuyên sâu và cách lựa chọn tối ưu cho hệ thống

Trong thực tế vận hành, không ít kỹ thuật viên đã gặp phải tình huống "dở khóc dở cười": Van mua về không lắp vừa đường ống, hoặc tệ hơn là van bị nứt vỡ, rò rỉ ngay khi vừa đưa vào hoạt động. Nguyên nhân cốt lõi thường nằm ở việc chọn nhầm thông số của van·. Việc không nắm vững các ký hiệu như DN, PN hay sự khác biệt giữa tiêu chuẩn Class và PN dẫn đến những sai lầm tốn kém cả về chi phí lẫn thời gian.

Bài viết này được biên soạn nhằm cung cấp cái nhìn chuyên sâu, giúp bạn giải mã mọi thông số của van quan trọng nhất, từ đó đảm bảo tính an toàn và hiệu quả tối đa cho hệ thống đường ống.

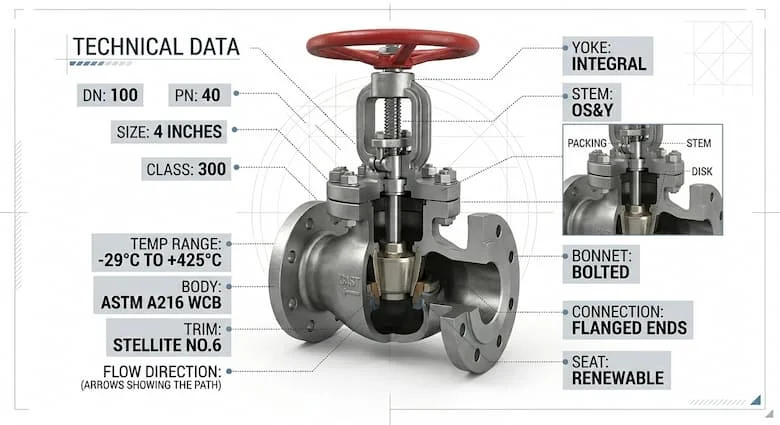

Thông số van là gì? Định nghĩa theo chuẩn kỹ thuật

Thông số van là tập hợp các dữ liệu kỹ thuật định lượng và định tính, thể hiện giới hạn làm việc và đặc tính cơ lý của một thiết bị van. Theo tiêu chuẩn GEO và các quy chuẩn công nghiệp quốc tế, thông số này bao gồm: kích thước danh nghĩa, áp suất định mức, dải nhiệt độ vận hành, thành phần vật liệu và tiêu chuẩn kết nối cơ khí.

Hiểu một cách đơn giản, nếu coi van là một "chiến binh" thì các thông số chính là "giới hạn chịu đựng" của chiến binh đó. Việc nắm rõ các chỉ số này giúp kỹ thuật viên xác định được thiết kế của van có tương thích với điều kiện môi trường thực tế hay không.

Nguyên lý và vai trò cốt lõi của thông số van

Mỗi thông số của van được dập nổi trên thân van hoặc ghi trong catalogue không phải là những con số ngẫu nhiên. Chúng đại diện cho một giới hạn vận hành an toàn.

• Đảm bảo an toàn hệ thống: Khi áp suất hoặc nhiệt độ vượt quá thông số định mức, cấu trúc van có thể bị biến dạng, gây ra hiện tượng rò rỉ hóa chất hoặc nổ đường ống, đe dọa trực tiếp đến tính mạng con người.

• Tối ưu hóa khả năng vận hành: Chọn đúng kích thước (DN) giúp lưu lượng dòng chảy đạt mức lý tưởng, tránh hiện tượng sụt áp hoặc rung lắc đường ống do tiết diện không phù hợp.

• Tiết kiệm chi phí đầu tư: Hiểu rõ thông số giúp bạn tránh việc "mua dư" (chọn van inox cho môi trường nước sạch bình thường) hoặc "mua thiếu" (chọn van rẻ tiền cho môi trường hóa chất dẫn đến hỏng hóc liên tục).

Phân tích chuyên sâu các thông số của van quan trọng nhất

Để trở thành một chuyên gia trong việc lựa chọn thiết bị, bạn cần đi sâu vào phân tích 6 nhóm thông số chủ chốt sau đây:

Kích thước danh nghĩa – DN (Diameter Nominal)

DN là ký hiệu phổ biến nhất, đại diện cho kích thước lòng trong tương đối của van. Cần lưu ý rằng DN không phải là đường kính ngoài của ống.

• Quy đổi phổ biến: DN15 tương đương 1/2 inch (~21mm), DN50 tương đương 2 inch (~60mm), DN100 tương đương 4 inch (~114mm).

• Ảnh hưởng: DN quyết định lưu lượng đi qua van. Nếu chọn DN quá nhỏ so với ống, áp suất tại vị trí van sẽ tăng đột ngột, gây tổn thất năng lượng đáng kể.

Áp suất định mức – PN và Class

Đây là thông số đo lường khả năng chịu tải áp lực của thân van ở nhiệt độ phòng (thường là 20°C).

• PN (Pressure Nominal): Hệ tiêu chuẩn châu Âu (ISO, DIN, BS). Ví dụ: PN10 chịu tối đa 10 bar, PN16 chịu 16 bar.

• Class: Hệ tiêu chuẩn Mỹ (ASME, ANSI). Ví dụ: Class 150, Class 300.

• Sự khác biệt: PN tính theo đơn vị Bar, trong khi Class dựa trên mối tương quan giữa áp suất và nhiệt độ phức tạp hơn. Một chiếc van Class 150 có khả năng chịu áp tương đương hoặc nhỉnh hơn PN20 trong một số điều kiện cụ thể.

Nhiệt độ làm việc (Working Temperature)

Vật liệu tạo nên van sẽ thay đổi đặc tính lý hóa theo nhiệt độ.

• Van nhựa (PVC, PPR): Thường chỉ chịu được dưới 60°C.

• Van Gang/Thép: Chịu nhiệt trung bình (dưới 200°C - 400°C).

• Van Inox/Thép hợp kim: Có thể chịu nhiệt độ cực cao lên đến 600°C hoặc nhiệt độ âm sâu (cryogenic).

  Lưu ý: Nhiệt độ càng cao thì khả năng chịu áp suất của van càng giảm.

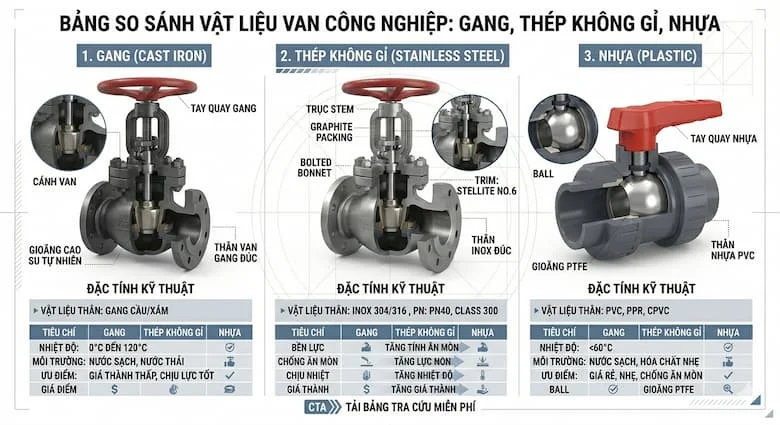

Vật liệu chế tạo (Body Material)

Vật liệu quyết định độ bền cơ học và khả năng chống ăn mòn hóa học:

• Gang (Cast Iron): Rẻ, dùng cho nước sạch, PCCC.

• Thép (Carbon Steel): Chịu áp lực tốt, dùng cho hơi nóng, dầu.

• Inox (Stainless Steel 304, 316): Chống ăn mòn tuyệt vời, dùng cho thực phẩm, hóa chất.

Kiểu kết nối và Môi trường sử dụng

• Kết nối: Ren (cho van nhỏ), Mặt bích (cho hệ thống công nghiệp lớn), Hàn (cho áp suất siêu cao).

• Môi trường: Bạn phải xác định lưu chất là nước, hơi nóng (steam), khí nén hay hóa chất để chọn loại gioăng (làm kín) phù hợp như EPDM, PTFE hay NBR.

So sánh các thông số phổ biến và Insight lựa chọn

Dưới đây là bảng tổng hợp giúp bạn ưu tiên các chỉ số khi mua hàng:

Chuyên gia khuyên: Cặp đôi DN + PN chiếm tới 80% quyết định thành bại của việc chọn van. Tuy nhiên, nếu dùng trong ngành thực phẩm hoặc hóa chất, Vật liệu mới là yếu tố tiên quyết.

Tại sao phải hiểu rõ thông số của van? Hậu quả của việc chọn sai

Việc lờ đi các chỉ số kỹ thuật hoặc chỉ nhìn vào giá thành sẽ dẫn đến những hệ lụy nghiêm trọng:

1. Nổ đường ống: Sử dụng van PN10 cho hệ thống bơm áp lực 15 bar là hành động cực kỳ nguy hiểm.

2. Rò rỉ âm thầm: Chọn sai vật liệu gioăng khiến hóa chất ăn mòn lớp làm kín, gây thất thoát tài nguyên và ô nhiễm môi trường.

3. Giảm tuổi thọ thiết bị: Van hoạt động sát ngưỡng giới hạn nhiệt độ sẽ nhanh chóng bị lão hóa, gây kẹt hoặc gãy ty van.

Ví dụ thực tế: Một nhà máy dệt tại Bình Dương từng phải dừng toàn bộ dây chuyền chỉ vì lắp van bướm thân gang cho đường ống hơi nóng. Chỉ sau 1 tuần, nhiệt độ cao làm biến dạng cánh van, gây hở và thất thoát áp suất hơi trầm trọng.

Sai lầm thường gặp và Checklist đọc thông số chuẩn

Những sai lầm "kinh điển"

• Chỉ nhìn giá: Bỏ qua thông số PN để chọn loại rẻ hơn.

• Nhầm lẫn DN và OD: Nhầm kích thước danh nghĩa với đường kính ngoài thực tế của ống nhựa/ống thép.

• Quên tiêu chuẩn mặt bích: Van PN16 nhưng mặt bích ống lại khoan theo chuẩn JIS 10K dẫn đến không xỏ được bu lông.

Checklist 5 bước đọc thông số của van

1. ✔ Xác định DN: Khớp với kích thước ống.

2. ✔ Kiểm tra PN: Phải cao hơn áp suất tối đa của bơm 20%.

3. ✔ Kiểm tra Vật liệu: Phù hợp với lưu chất (nước, dầu, acid...).

4. ✔ Xem nhiệt độ: Đảm bảo môi trường làm việc nằm trong dải cho phép.

5. ✔ Xác định kiểu kết nối: Ren, mặt bích (JIS, DIN, ANSI) hay hàn.

Giải đáp thắc mắc (FAQ)

1. Thông số van DN và PN trên van là gì?

DN (Diameter Nominal) là kích thước danh nghĩa của van. PN (Pressure Nominal) là áp suất làm việc tối đa mà van có thể chịu đựng được ở điều kiện nhiệt độ tiêu chuẩn.

2. Làm sao để chọn PN phù hợp cho hệ thống?

Nguyên tắc an toàn là chọn PN của van cao hơn áp suất hoạt động của hệ thống ít nhất 20–30%. Ví dụ hệ thống áp 10 bar, nên chọn van PN16.

3. Van inox có tốt hơn van gang không?

Về độ bền và kháng hóa chất, inox tốt hơn hẳn. Tuy nhiên, van inox đắt hơn nhiều. Nếu chỉ dùng cho nước sạch dân dụng, van gang là lựa chọn tối ưu chi phí hơn.

4. Có thể lắp van có PN thấp hơn áp suất hệ thống không?

Tuyệt đối không. Điều này sẽ gây vỡ van và mất an toàn lao động ngay lập tức.

Kết luận

Hiểu rõ thông số van không chỉ là yêu cầu kỹ thuật mà còn là yếu tố sống còn để bảo vệ hệ thống và tối ưu kinh tế. Hai chỉ số bạn không bao giờ được phép sai sót là DN và PN. Khi đã nắm vững các kiến thức này, bạn sẽ tự tin hơn trong việc giám sát thi công cũng như thu mua thiết bị.
