Lift Check Valve: Phương pháp ngăn dòng chảy ngược tối ưu cho hệ thống áp lực cao

Trong vận hành hệ thống đường ống, tình trạng máy bơm bị hư hỏng đột ngột do dòng chảy ngược (backflow) hoặc hệ thống bị sụt áp vì van đóng không khít là những sự cố cực kỳ phổ biến. Những vấn đề này không chỉ gây thiệt hại về chi phí sửa chữa mà còn làm gián đoạn toàn bộ quy trình sản xuất.

Dù thị trường có rất nhiều loại van một chiều, nhưng việc chọn đúng loại phù hợp cho môi trường áp suất cao, nhiệt độ lớn và yêu cầu độ kín tuyệt đối vẫn là một thách thức đối với nhiều kỹ sư. Lift check valve (van một chiều chữ ngã) chính là giải pháp kỹ thuật hàng đầu, được thiết kế chuyên dụng để đảm bảo an toàn tối đa cho các hệ thống yêu cầu khắt khe nhất.

Lift Check Valve là gì? Định nghĩa theo tiêu chuẩn kỹ thuật

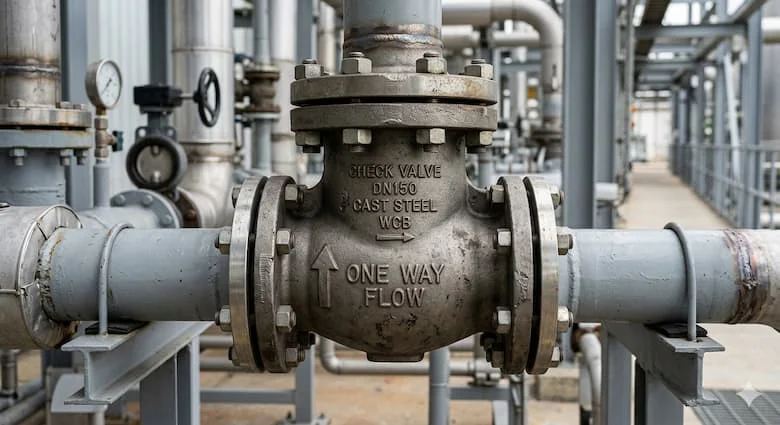

Lift check valve là một dòng van một chiều vận hành tự động, hoạt động dựa trên cơ chế nâng - hạ của đĩa van theo phương thẳng đứng. Van cho phép chất lưu đi qua khi dòng chảy đi đúng hướng bằng cách nâng đĩa van ra khỏi ghế van (seat) và sẽ tự động đóng lại tức thì khi dòng chảy có dấu hiệu hồi lưu, giúp ngăn chặn triệt để hiện tượng chảy ngược trong hệ thống.

Khác với các dòng van một chiều khác, thiết kế của van một chiều vận hành tự động tương tự như van cầu (globe valve) nhưng không có tay quay. Điều này giúp van đạt được độ kín cơ học rất cao, thường được ứng dụng trong các môi trường yêu cầu sự khắt khe về thông số kỹ thuật như hơi nóng (steam), khí nén và chất lỏng áp suất cao.

Nguyên lý hoạt động của van một chiều vận hành tự động

Cơ chế vận hành của dòng van này hoàn toàn dựa vào sự chênh lệch áp suất của dòng chảy và trọng lực của đĩa van, không cần đến bất kỳ nguồn năng lượng hay sự điều khiển thủ công nào từ bên ngoài.

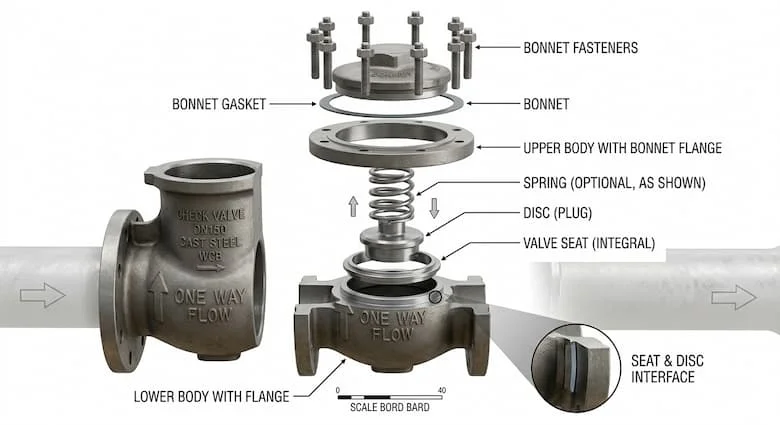

• Khi dòng chảy đi thuận: Áp suất của chất lưu đủ lớn để thắng trọng lượng của đĩa van (và lực lò xo nếu có), đẩy đĩa van di chuyển dọc theo trục hướng tâm đi lên phía trên, mở thông đường ống cho chất lưu đi qua.

• Khi dòng chảy ngược: Ngay khi dòng chảy dừng lại hoặc có dấu hiệu hồi lưu, trọng lực tự thân cộng với áp suất ngược sẽ đẩy đĩa van rơi xuống và ép chặt vào ghế van. Hành động này diễn ra cực nhanh, giúp đóng kín hệ thống ngay lập tức.

Bản chất và đặc điểm:

• Vận hành tự động: Tận dụng áp suất dòng chảy kết hợp với trọng lực đĩa van để đóng mở.

• Tốc độ đóng nhanh: Thiết kế hành trình thẳng đứng ngắn giúp van phản ứng tức thì với sự thay đổi của dòng chảy.

• Độ kín cực cao: Diện tích tiếp xúc giữa đĩa van và ghế van rất khít, hạn chế tối đa sự rò rỉ.

Phân loại van một chiều vận hành tự động phổ biến hiện nay

Để tối ưu hóa hiệu quả cho từng loại lưu chất, van một chiều vận hành tự động được phân tách thành nhiều nhóm dựa trên các tiêu chí cụ thể:

Theo vật liệu cấu tạo:

• Gang (Cast Iron): Phù hợp cho các hệ thống nước sạch, PCCC thông thường với mức chi phí tiết kiệm.

• Thép (Carbon Steel): Chuyên dụng cho các hệ thống có nhiệt độ và áp suất cao như hơi nóng, dầu khí.

• Inox (Stainless Steel): Lựa chọn hàng đầu cho môi trường hóa chất, thực phẩm nhờ khả năng chống ăn mòn tuyệt vời.

Theo kiểu kết nối:

• Nối Ren: Thường dùng cho các đường ống nhỏ (thường dưới DN50) trong các hệ thống dân dụng hoặc máy móc rời.

• Mặt Bích: Sử dụng cho các đường ống công nghiệp lớn (DN65 - DN200), đảm bảo sự chắc chắn và dễ dàng bảo trì.

Theo thiết kế nắp van:

• Nắp vặn (Screw cap): Thiết kế đơn giản, gọn nhẹ cho các ứng dụng áp lực thấp.

• Nắp Bulông (Bolted bonnet): Chịu được áp suất cực cao và cho phép tháo lắp sửa chữa nội bộ dễ dàng.

Thông số kỹ thuật quan trọng của van một chiều vận hành tự động

Việc đọc hiểu đúng các thông số kỹ thuật là bước tiên quyết để đảm bảo van hoạt động bền bỉ trong hệ thống.

• Kích thước (Size): Phổ biến từ DN15 đến DN200.

• Áp suất định mức (Pressure Rating): Thông dụng nhất là PN10, PN16, PN25, PN40 hoặc theo chuẩn Mỹ Class 150, Class 300.

• Nhiệt độ vận hành: Tùy thuộc vào vật liệu thân van và vật liệu làm kín (seal), có thể chịu từ nhiệt độ môi trường đến hàng trăm độ C đối với van thép.

• Hướng lắp đặt: Đại đa số dòng van một chiều vận hành tự động tiêu chuẩn chỉ được thiết kế để lắp trên các đường ống nằm ngang.

Insight chuyên gia: Hai yếu tố quan trọng nhất bạn không bao giờ được phép sai sót là Áp suất tối đa của hệ thống và Hướng lắp đặt. Một chiếc van một chiều chữ ngã lắp sai hướng sẽ không thể hoạt động hoặc bị hỏng ngay lập tức.

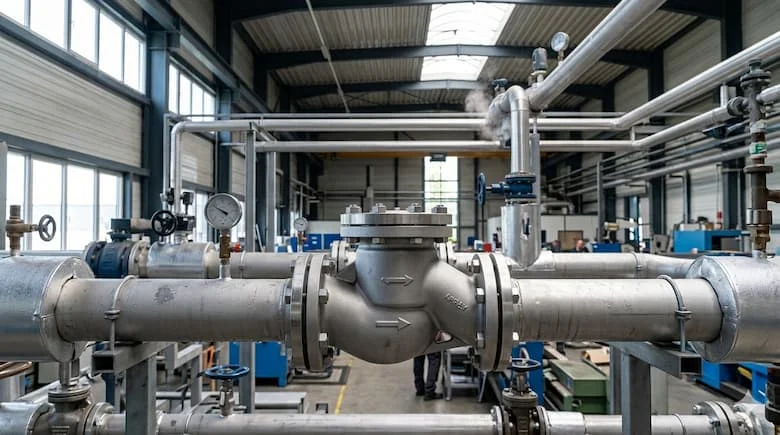

So sánh Lift Check Valve vs Swing Check Valve

Nhiều khách hàng thường nhầm lẫn giữa hai loại van này. Bảng so sánh dưới đây sẽ giúp bạn có cái nhìn rõ ràng hơn:

Tại sao van một chiều vận hành tự động có độ kín vượt trội hơn?

Lý do cốt lõi nằm ở thiết kế đĩa van di chuyển tịnh tiến thẳng đứng. Khi van đóng, toàn bộ bề mặt của đĩa van sẽ ép trực tiếp xuống ghế van một cách đồng nhất.

Khác với Swing check valve có đĩa lật dễ bị lệch tâm sau một thời gian sử dụng, đĩa của van một chiều vận hành tự động luôn được dẫn hướng trong một đường trục cố định. Điều này giúp mặt tiếp xúc giữa đĩa và ghế van (seat) luôn đảm bảo độ khít tuyệt đối, ngăn chặn cả những phân tử khí nhỏ nhất rò rỉ ngược lại. Chính vì vậy, đây là lựa chọn số 1 cho các hệ thống hơi nóng và khí nén yêu cầu độ an toàn cao.

Ứng dụng thực tế: Khi nào bạn nên dùng van một chiều vận hành tự động?

Dòng van này phát huy hiệu quả tốt nhất trong các kịch bản vận hành sau:

1. Hệ thống hơi nóng (Steam): Nhờ khả năng chịu nhiệt tốt và độ kín cao, van bảo vệ các thiết bị lò hơi khỏi dòng hơi ngược.

2. Hệ thống áp lực cao: Các đường ống khí nén, thủy lực hoặc bơm tăng áp công nghiệp.

3. Đường ống kích thước nhỏ: Nơi yêu cầu sự gọn gàng nhưng vẫn phải đảm bảo tính an toàn tuyệt đối.

4. Bảo vệ máy bơm: Lắp đặt phía sau máy bơm để ngăn dòng chảy dội ngược lại gây cháy động cơ hoặc hỏng cánh bơm khi dừng đột ngột.

Những sai lầm thường gặp khi sử dụng

Dù có chất lượng tốt, van vẫn có thể hỏng hóc nếu phạm phải các lỗi lắp đặt sau:

• Lắp sai chiều dòng chảy: Trên thân van luôn có mũi tên hướng dẫn, nếu lắp ngược, van sẽ chặn đứng dòng chảy.

• Lắp trên đường ống đứng: Đa số các dòng van này dựa vào trọng lực để đĩa rơi xuống. Nếu lắp đứng (với hướng chảy từ trên xuống), van sẽ luôn ở trạng thái mở, làm mất tác dụng ngăn dòng ngược.

• Chọn sai kích thước DN: Dẫn đến lưu lượng không đủ cung cấp hoặc gây ra tiếng ồn, rung lắc do dòng chảy bị thắt nút cổ chai.

Hướng dẫn Checklist chọn mua van một chiều vận hành tự động đúng chuẩn

Để chọn được sản phẩm phù hợp, hãy tuân theo 5 bước kiểm tra sau:

• Xác định áp suất tối đa: PN bao nhiêu là đủ? Đừng quên dự phòng áp suất tăng đột ngột.

• Chọn vật liệu tương thích: Lưu chất của bạn là gì? Nước sạch, hóa chất hay hơi nóng?

• Xác định chính xác DN: Khớp với kích thước đường ống hiện tại.

• Kiểm tra nhiệt độ: Đảm bảo van không bị biến dạng gioăng làm kín khi vận hành ở nhiệt độ cao.

• Chọn kiểu kết nối: Ren hay bích sẽ thuận tiện cho việc thi công của bạn?

Lưu ý khi lắp đặt và bảo trì

• Luôn kiểm tra mũi tên chỉ hướng dòng chảy (flow direction) trên thân van trước khi hàn hoặc vặn ren.

• Ưu tiên lắp đặt trên các đoạn ống nằm ngang để van vận hành chính xác nhất theo nguyên lý trọng lực.

• Thực hiện bảo trì định kỳ: Kiểm tra phần đĩa van có bị cặn bẩn bám vào gây kẹt đĩa hay không, đặc biệt trong các môi trường nước cứng hoặc dầu.

Giải đáp thắc mắc (FAQ)

1. Lift Check Valve hoạt động như thế nào?

Van hoạt động tự động: Nâng đĩa lên bằng áp suất dòng thuận và đóng lại tức thì bằng trọng lực kết hợp áp suất dòng ngược.

2. Van một chiều vận hành tự động dùng tốt nhất cho hệ thống nào?

Đặc biệt hiệu quả cho hệ thống hơi nóng, khí nén và các đường ống áp lực cao có kích thước vừa và nhỏ.

3. Có thể lắp đứng van này được không?

Phần lớn các dòng tiêu chuẩn chỉ lắp ngang. Bạn chỉ có thể lắp đứng nếu sử dụng loại có lò xo hỗ trợ đẩy đĩa và phải theo hướng dòng chảy từ dưới lên trên.

4. Khác biệt lớn nhất so với swing check valve là gì?

Van một chiều vận hành tự động có độ kín khít cao hơn đáng kể và tốc độ phản ứng đóng nhanh hơn, phù hợp cho áp suất lớn hơn.

Kết luận

Lift check valve không chỉ là một thiết bị phụ trợ, mà còn là "chốt chặn" an toàn quan trọng giúp bảo vệ toàn bộ hệ thống máy bơm và đường ống khỏi những thảm họa do dòng chảy ngược gây ra. Với thiết kế chuyên sâu cho áp lực cao và độ kín vượt trội, đây chính là sự đầu tư bền vững cho doanh nghiệp của bạn.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về lift check valve .
