Van Chặn Lửa Ống Gió: Biện Pháp Sống Còn Để Ngăn Chặn Cháy Lan

Trong thiết kế hệ thống HVAC, an toàn hỏa hoạn là ưu tiên hàng đầu. Khi xảy ra sự cố cháy tại các tòa nhà cao tầng hay nhà xưởng, hệ thống ống gió vô tình trở thành "đường cao tốc" dẫn lửa và khói độc lan rộng ra toàn bộ công trình với tốc độ chóng mặt. Nếu không có biện pháp ngăn chặn kịp thời ngay tại các điểm xuyên tường, đám cháy sẽ nhanh chóng vượt tầm kiểm soát, gây thiệt hại thảm khốc về người và tài sản.

Để giải quyết vấn đề này, van chặn lửa ống gió (Fire Damper) được ra đời như một lá chắn thép. Đây không chỉ là một thiết bị kỹ thuật thông thường mà là một thành phần bắt buộc trong quy chuẩn PCCC hiện đại. Bài viết này sẽ giúp bạn hiểu sâu về cấu tạo, nguyên lý và cách lựa chọn loại van phù hợp nhất để đảm bảo an toàn tuyệt đối cho công trình của mình.

Van chặn lửa ống gió là gì?

Van chặn lửa ống gió, hay còn được biết đến với tên gọi tiếng Anh là Fire Damper, là thiết bị cơ khí được lắp đặt trực tiếp trên các đường ống thông gió hoặc điều hòa không khí. Mục đích cốt lõi của nó là ngăn chặn sự truyền lửa, nhiệt và khói đi qua các vách ngăn cháy hoặc sàn ngăn cháy của tòa nhà.

Về cơ bản, thiết bị này hoạt động như một "cửa chặn" thông minh. Trong điều kiện bình thường, van luôn ở trạng thái mở để không khí lưu thông. Tuy nhiên, ngay khi nhận thấy dấu hiệu của nhiệt độ cao bất thường do hỏa hoạn, van sẽ tự động đóng kín lại.

Tại Việt Nam, thiết bị này còn thường được gọi bằng các tên khác như van chống cháy ống gió hoặc van hỏa tiễn. Đây là thiết bị bắt buộc phải có trong các hệ thống HVAC tại chung cư, trung tâm thương mại và nhà máy công nghiệp theo các quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình.

Nguyên lý hoạt động của van chặn lửa

Sự tin cậy của van chặn lửa nằm ở nguyên lý hoạt động tự động và cực kỳ chính xác. Có hai cơ chế kích hoạt phổ biến nhất hiện nay:

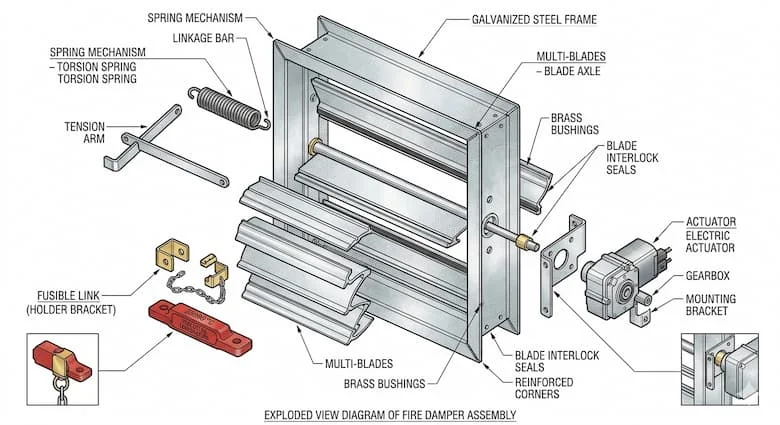

1. Cơ chế cầu chì nhiệt (Fusible Link): Đây là phương thức truyền thống và phổ biến nhất. Ở trạng thái bình thường, cánh van được giữ mở bởi một sợi dây hoặc thanh liên kết có gắn cầu chì nhiệt. Khi nhiệt độ trong ống gió tăng cao, cầu chì này sẽ nóng chảy và đứt ra. Lúc này, nhờ lực đẩy của lò xo hoặc trọng lực, các cánh van sẽ sập xuống, đóng kín toàn bộ tiết diện ống gió.

2. Cơ chế Motor (Actuator): Đối với các hệ thống hiện đại, van được trang bị động cơ điện. Khi hệ thống báo cháy trung tâm phát hiện có sự cố, một tín hiệu điện sẽ được gửi đến motor để đóng van ngay lập tức, ngay cả khi nhiệt độ tại vị trí đó chưa đạt mức nóng chảy của cầu chì.

Insight chuyên gia: Điểm ưu việt của thiết bị này chính là khả năng vận hành độc lập. Đặc biệt là loại van cơ, nó không cần nguồn điện hay sự can thiệp của con người để hoạt động, đảm bảo an toàn ngay cả khi tòa nhà bị mất điện hoàn toàn do cháy.

Phân loại van chặn lửa chuyên sâu

Để tối ưu hóa chi phí và hiệu quả, việc hiểu rõ các loại van là rất quan trọng. Chúng ta có thể phân loại dựa trên 3 tiêu chí chính:

Theo cơ chế vận hành

• Van chặn lửa cơ: Sử dụng cầu chì nhiệt và lò xo. Ưu điểm là cấu tạo đơn giản, bền bỉ và giá thành rẻ.

• Van chặn lửa motor: Sử dụng động cơ điện. Loại này cho phép điều khiển từ xa và giám sát trạng thái đóng/mở từ tủ trung tâm, thường dùng cho các công trình cao cấp.

Theo cấu tạo cánh van

• Van 1 cánh: Thường dùng cho các ống gió kích thước nhỏ.

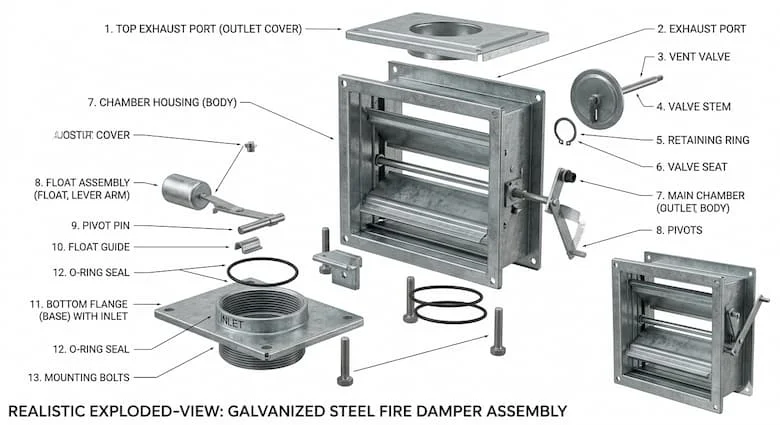

• Van nhiều cánh (Multi-blade): Cấu tạo giống cửa chớp, phù hợp cho các đường ống có kích thước lớn, giúp giảm thiểu không gian chiếm dụng khi đóng/mở.

Theo tiêu chuẩn chịu lửa (EI)

Các loại van hiện nay được phân cấp theo chỉ số EI (Integrity & Insulation) như EI60, EI90, EI120. Con số phía sau biểu thị số phút mà van có thể duy trì tính toàn vẹn và khả năng cách nhiệt dưới tác động trực tiếp của ngọn lửa.

Thông số kỹ thuật quan trọng cần lưu ý

Khi lựa chọn van chặn lửa ống gió, bạn không thể chỉ dựa vào cảm tính mà phải bám sát các thông số kỹ thuật để đạt nghiệm thu PCCC:

• Kích thước (Size): Phải tương thích hoàn toàn với kích thước của ống gió. Kích thước van không đúng sẽ tạo ra các khe hở làm giảm hiệu quả ngăn cháy.

• Tiêu chuẩn EI: Đây là yếu tố sống còn. E (Integrity) là giới hạn về tính toàn vẹn, đảm bảo van không bị nứt vỡ hay biến dạng để lửa lọt qua. I (Insulation) là giới hạn về khả năng cách nhiệt, đảm bảo mặt sau của van không quá nóng gây bắt cháy cho vật liệu phía bên kia.

• Vật liệu sản xuất: Thường là thép mạ kẽm (Galvanized steel) có độ dày từ 1.15mm trở lên hoặc Inox 304 để tăng khả năng chống ăn mòn và chịu nhiệt.

• Nhiệt độ kích hoạt: Mặc định thường là 70 Độ C , nhưng trong một số khu vực đặc thù như bếp công nghiệp, thông số này có thể thay đổi cao hơn.

So sánh van chặn lửa cơ và van chặn lửa motor

Việc cân nhắc giữa hai loại van này thường khiến các chủ đầu tư đau đầu. Dưới đây là bảng phân tích chi tiết:

Kết luận: Với các công trình nhà xưởng đơn giản, van cơ là sự lựa chọn tối ưu về chi phí. Tuy nhiên, với các tòa nhà thông minh, bệnh viện hoặc trung tâm thương mại lớn, việc sử dụng van motor là tất yếu để kết nối đồng bộ với hệ thống quản lý tòa nhà (BMS).

Tại sao lắp đặt van chặn lửa là bắt buộc?

Không phải ngẫu nhiên mà các cơ quan chức năng kiểm soát rất gắt gao thiết bị này. Việc lắp đặt van chặn lửa ống gió mang lại 3 giá trị cốt lõi:

1. Ngăn hỏa hoạn lan rộng: Hệ thống ống gió xuyên qua nhiều phòng, nhiều tầng. Nếu không có van chặn lửa, một đám cháy nhỏ ở tầng hầm có thể theo ống gió lên đến tầng thượng chỉ trong vài phút.

2. Tuân thủ pháp luật: Theo QCVN 06:2022/BXD, mọi vị trí ống gió xuyên tường ngăn cháy đều phải bố trí van chặn hỏa. Nếu không có thiết bị này, công trình chắc chắn sẽ không được nghiệm thu và đưa vào sử dụng.

3. Bảo vệ tính mạng con người: Đa số các ca tử vong trong hỏa hoạn là do hít phải khói độc. Van đóng kín giúp khoanh vùng khói, tạo thêm thời gian quý báu cho công tác thoát hiểm.

Ứng dụng thực tế và sai lầm thường gặp

Ứng dụng của van chặn lửa ống gió hiện diện ở hầu hết mọi nơi xung quanh chúng ta:

• Hệ thống hút khói hành lang chung cư.

• Hệ thống thông gió tầng hầm, bãi đỗ xe.

• Phòng máy chủ, trung tâm dữ liệu (Data Center).

• Nhà máy sản xuất dược phẩm, thực phẩm.

Các sai lầm phổ biến khiến hệ thống vô tác dụng:

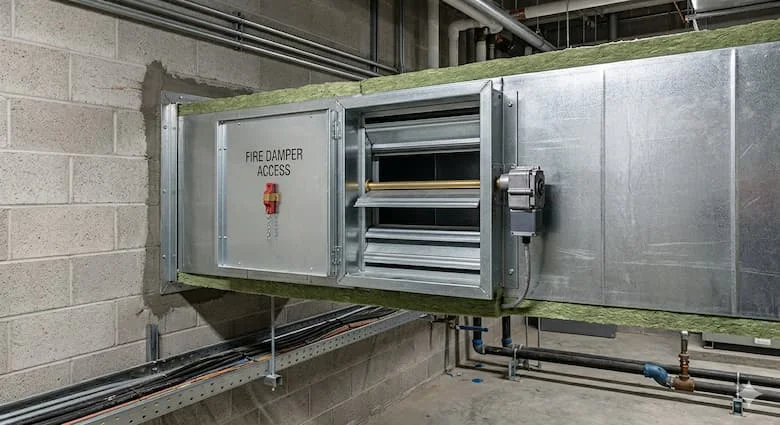

• Lắp sai vị trí: Van phải được đặt ngay tại vị trí vách ngăn cháy. Nếu lắp quá xa vách, đoạn ống giữa vách và van sẽ bị cháy thủng trước khi van kịp phát huy tác dụng.

• Chọn sai tiêu chuẩn EI: Sử dụng van EI30 cho khu vực yêu cầu EI90 là một sai lầm chết người.

• Bỏ quên bảo trì: Cầu chì nhiệt sau nhiều năm có thể bị gỉ sét hoặc cánh van bị kẹt do bụi bẩn, dẫn đến việc không thể đóng kín khi có hỏa hoạn.

Hướng dẫn lắp đặt và Checklist lựa chọn

Để đảm bảo van hoạt động chính xác 100% , quy trình lắp đặt cần tuân thủ các bước:

1. Vị trí: Lắp đặt chính xác tại tâm của tường ngăn cháy hoặc sàn.

2. Gia cố: Sử dụng giá đỡ và ty treo chắc chắn, không để trọng lượng van đè lên ống gió làm biến dạng.

3. Kín khít: Sử dụng vật liệu chống cháy chuyên dụng (như vữa chống cháy hoặc bông khoáng) để lấp đầy khoảng trống giữa vỏ van và tường.

Checklist dành cho người mua:

• Thiết bị có giấy chứng nhận kiểm định PCCC của Cục Cảnh sát PCCC hay chưa? [chèn link: danh mục thiết bị đạt chuẩn]

• Vật liệu và độ dày tôn có đúng cam kết không?

• Loại motor (nếu có) thuộc thương hiệu nào, có chế độ bảo hành bao lâu?

• Đơn vị sản xuất có uy tín và năng lực cung cấp catalog kỹ thuật chi tiết không?

FAQ - Những câu hỏi thường gặp

1. Van chặn lửa ống gió có bắt buộc lắp cho nhà dân không?

Thường chỉ bắt buộc với nhà ở kết hợp kinh doanh hoặc các công trình công cộng theo quy định. Nhà phố đơn lẻ không bắt buộc nhưng vẫn khuyến khích sử dụng nếu có hệ thống điều hòa trung tâm.

2. Sự khác biệt giữa EI60 và EI120 là gì?

Đó là giới hạn chịu lửa. EI120 có khả năng chống lửa và cách nhiệt trong vòng 120 phút, cao gấp đôi so với EI60.

3. Van chặn lửa có tự mở lại được không?

Sau khi kích hoạt, van cơ cần được cài đặt lại bằng tay và thay thế cầu chì mới. Van motor có thể mở lại bằng tín hiệu điện.

4. Nên chọn van tròn hay van vuông?

Phụ thuộc hoàn toàn vào hình dạng đường ống gió bạn đang sử dụng. Hiệu quả ngăn cháy của hai loại là tương đươn

Kết luận

Van chặn lửa ống gió chính là chốt chặn an toàn cuối cùng giúp bảo vệ công trình trước thảm họa hỏa hoạn. Việc đầu tư đúng mức vào thiết bị này không chỉ giúp bạn an tâm về mặt pháp lý mà còn là minh chứng cho sự chuyên nghiệp và trách nhiệm đối với sự an toàn của cộng đồng.
