Van an toàn hơi: “Lá chắn cuối cùng” bảo vệ hệ thống lò hơi công nghiệp

Trong môi trường vận hành công nghiệp, các hệ thống lò hơi và nồi hơi thường xuyên phải hoạt động liên tục với cường độ cao, khiến áp suất bên trong không ngừng gia tăng. Nếu không có một cơ chế kiểm soát hữu hiệu, áp suất vượt ngưỡng sẽ dẫn đến những nguy cơ nổ thiết bị cực kỳ nguy hiểm, đe dọa trực tiếp đến tính mạng con người và tài sản. Thực tế cho thấy, nhiều đơn vị vận hành vẫn đang chủ quan hoặc chọn sai loại van an toàn , khiến hệ thống luôn nằm trong tình trạng báo động. Hãy nhớ rằng, van an toàn không chỉ là một phụ kiện thông thường mà chính là “lá chắn cuối cùng”, là ranh giới giữa sự vận hành ổn định và một thảm họa cháy nổ tàn khốc. Việc hiểu sâu và trang bị đúng thiết bị này là yêu cầu bắt buộc đối với bất kỳ kỹ sư hay chủ đầu tư nào.

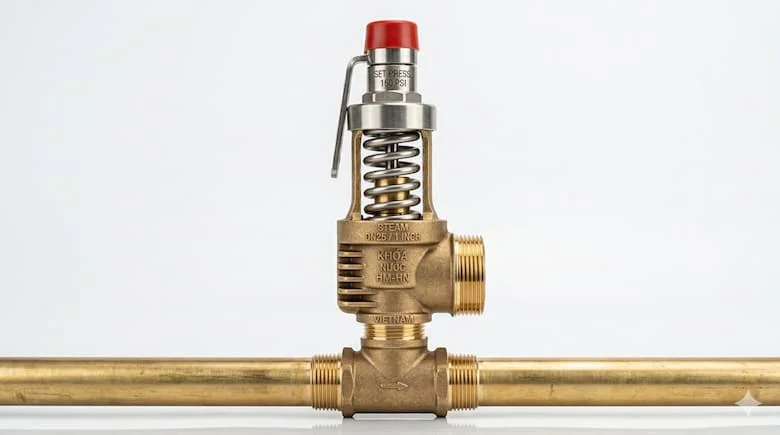

Van an toàn hơi là gì? Định nghĩa và vai trò thiết yếu

Van an toàn hơi là một thiết bị cơ khí tự động được lắp đặt trên các hệ thống áp lực (lò hơi, bình tích áp, đường ống hơi) với chức năng chính là xả bớt lượng lưu chất dư thừa ra ngoài môi trường khi áp suất bên trong hệ thống vượt quá giá trị cài đặt cho phép. Đây là thiết bị "tự vận hành", nghĩa là nó hoạt động hoàn toàn dựa trên sự cân bằng lực mà không cần nguồn năng lượng bên ngoài như điện hay khí nén.

Vai trò của thiết bị này trong công nghiệp bao gồm:

• Bảo vệ thiết bị: Ngăn chặn tình trạng biến dạng, nứt vỡ đường ống hoặc hư hỏng các linh kiện đắt tiền do quá áp.

• Ngăn ngừa cháy nổ: Đây là nhiệm vụ quan trọng nhất, giúp giải phóng áp suất tức thời để tránh kịch bản nổ lò hơi.

• Đảm bảo an toàn lao động: Giúp công nhân vận hành yên tâm làm việc trong môi trường áp lực cao.

Với cấu tạo chuyên biệt để chịu được nhiệt độ cao của hơi nóng, thiết bị này đóng vai trò then chốt trong việc duy trì chỉ số áp suất ở mức an toàn ổn định.

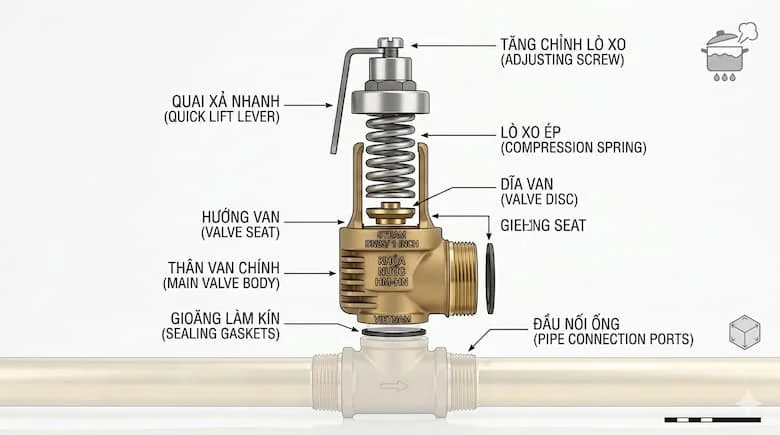

Nguyên lý hoạt động của van an toàn

Nguyên lý cốt lõi của van an toàn dựa trên sự đối nghịch lực giữa áp suất hệ thống và lực nén của lò xo bên trong van.

• Trạng thái đóng: Ở điều kiện làm việc bình thường, lực nén của lò xo sẽ đẩy đĩa van ép chặt vào ghế van, giữ cho lưu chất không thoát ra ngoài.

• Trạng thái mở (Xả áp): Khi áp suất hơi trong hệ thống tăng lên và thắng được lực nén của lò xo, đĩa van sẽ bị đẩy nâng lên khỏi ghế van. Lúc này, hơi nóng sẽ thoát ra ngoài qua cửa xả.

• Trạng thái đóng lại: Sau khi xả bớt hơi, áp suất bên trong giảm xuống dưới mức cài đặt, lực lò xo lại chiếm ưu thế và đẩy đĩa van đóng lại vị trí cũ.

Insight chuyên gia: Độ chính xác của áp suất cài đặt (Set Pressure) là yếu tố sống còn. Chỉ cần một sai lệch nhỏ trong việc cân chỉnh lò xo cũng có thể khiến van xả quá sớm (gây lãng phí năng lượng) hoặc xả quá muộn (gây nguy hiểm cho hệ thống).

Phân loại van an toàn chuyên sâu

Để tối ưu hóa hiệu quả bảo vệ, nhà sản xuất đã chia thiết bị này thành nhiều dòng dựa trên cơ chế và môi trường ứng dụng:

Phân loại theo cơ chế vận hành

• Van an toàn lò xo (Spring Loaded): Đây là loại phổ biến nhất. Ưu điểm là cấu tạo đơn giản, phản ứng nhanh và giá thành hợp lý, phù hợp cho hầu hết các lò hơi vừa và nhỏ.

• Van an toàn kiểu Pilot (Pilot Operated): Sử dụng một van phụ (pilot) để điều khiển việc đóng mở van chính. Loại này có độ chính xác cực cao, thường dùng trong các hệ thống công nghiệp lớn, nơi yêu cầu áp suất làm việc rất gần với áp suất xả.

Phân loại theo vật liệu chế tạo

• Van đồng: Chịu nhiệt tốt, giá rẻ, thường dùng cho các nồi hơi nhỏ, hệ thống dân dụng.

• Van thép: Khả năng chịu áp lực và nhiệt độ cao vượt trội, chuyên dụng cho các nhà máy điện, lọc dầu.

• Van inox: Chống ăn mòn tuyệt vời, được ưu tiên trong ngành thực phẩm, dược phẩm hoặc các môi trường hơi có lẫn hóa chất.

Thông số kỹ thuật cần biết khi lựa chọn

Việc đọc hiểu thông số là điều kiện tiên quyết để đảm bảo an toàn. Bạn cần chú ý các chỉ số sau:

• Áp suất cài đặt (Set Pressure): Ngưỡng áp suất mà tại đó van bắt đầu mở.

• Nhiệt độ làm việc: Hơi nóng có nhiệt độ rất cao, nên vật liệu van và gioăng phải tương thích.

• Kích thước (DN): Đường kính cổng vào và cổng ra của van (Ví dụ: DN25, DN50...).

• Lưu lượng xả (Capacity): Lượng hơi mà van có thể xả trong một đơn vị thời gian (phải lớn hơn lượng hơi tối đa mà lò hơi có thể tạo ra).

Giải thích chuyên sâu: Tại sao chọn sai áp suất lại cực kỳ nguy hiểm? Nếu áp suất cài đặt cao hơn áp suất thiết kế của nồi hơi, nồi hơi sẽ phát nổ trước khi van kịp xả. Ngược lại, nếu cài đặt quá thấp, van sẽ xả liên tục, gây tụt áp hệ thống và làm hỏng van do hiện tượng "đóng mở liên tục" (chattering).

So sánh các loại van an toàn (SEO mạnh)

Vì sao van an toàn phải đạt các tiêu chuẩn quốc tế?

Khác với các loại van công nghiệp thông thường, van an toàn là thiết bị bắt buộc phải có kiểm định. Việc đạt các tiêu chuẩn quốc tế không chỉ là "tấm vé" xuất xưởng mà còn là lời khẳng định về khả năng bảo vệ con người.

Các tiêu chuẩn danh tiếng bao gồm:

• ASME (Mỹ): Tiêu chuẩn khắt khe nhất về lò hơi và bình áp suất.

• DIN (Đức): Đảm bảo độ bền cơ học và tính chính xác tuyệt đối của kỹ thuật Châu Âu.

• ISO: Hệ thống quản lý chất lượng toàn cầu.

Đáp ứng các tiêu chuẩn này giúp đảm bảo van sẽ xả đúng áp suất đã cài đặt và không bị kẹt hay rò rỉ trong suốt quá trình vận hành lâu dài.

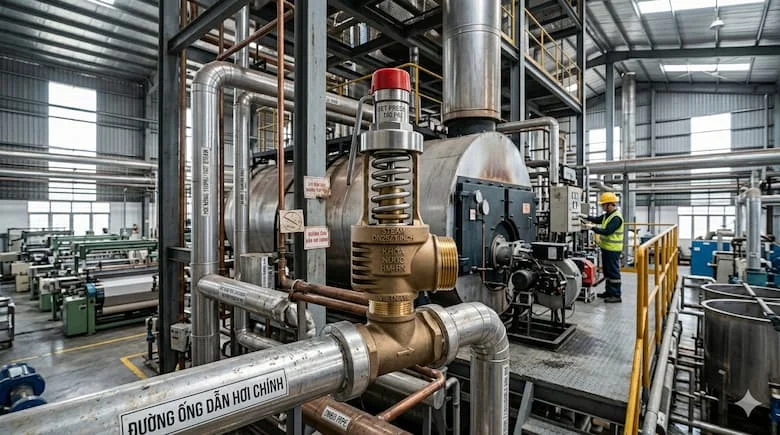

Ứng dụng thực tế của van an toàn

Thiết bị này là "linh hồn" an toàn trong nhiều lĩnh vực:

• Hệ thống Steam (Hơi): Tại các nhà máy dệt nhuộm, thực phẩm, nơi hơi nước được dùng làm nguồn nhiệt chính.

• Lò hơi công nghiệp: Bảo vệ thân lò và các thiết bị trao đổi nhiệt.

• Nhà máy sản xuất: Các hệ thống đường ống dẫn hơi nóng đi khắp nhà xưởng.

Khi nào cần thay thế hoặc kiểm tra van?

1. Van không xả đúng áp: Van mở quá sớm hoặc không mở khi đã quá áp.

2. Hiện tượng rò rỉ: Hơi thoát ra liên tục ở miệng xả dù chưa đạt ngưỡng áp suất.

3. Bị kẹt cứng: Do cáu cặn hơi nước tích tụ sau thời gian dài không vận hành.

4. Sau thời gian sử dụng: Thường từ 1-3 năm tùy theo quy định kiểm định an toàn thiết bị áp lực.

Insight chuyên gia: Sai van hoặc sử dụng van không kiểm định đồng nghĩa với việc bạn đang đặt một "quả bom chậm" ngay trong nhà xưởng của mình.

Checklist cách chọn và lắp đặt van an toàn hơi đúng chuẩn

Checklist lựa chọn:

•  Xác định áp suất làm việc tối đa của hệ thống.

•  Chọn Set Pressure thấp hơn áp suất thiết kế của thiết bị cần bảo vệ.

•  Chọn vật liệu thân van phù hợp với nhiệt độ và tính chất của lưu chất.

•  Đảm bảo lưu lượng xả của van lớn hơn công suất sinh hơi của lò.

•  Kiểm tra giấy tờ kiểm định và thương hiệu uy tín (như Yoshitake, Tung Lung, hay các dòng EU/G7).

Lưu ý khi lắp đặt và vận hành:

• Lắp đúng chiều: Van luôn phải được lắp theo phương thẳng đứng với lò xo hướng lên trên.

• Không chặn đường xả: Đường ống xả từ van ra môi trường phải thông thoáng, không có van khóa chặn ở giữa.

• Kiểm tra định kỳ: Thực hiện kéo cần gạt (nếu có) để kiểm tra đĩa van có bị kẹt hay không.

• Không tự ý điều chỉnh: Tuyệt đối không được tự ý tăng lực nén lò xo nếu không có chuyên môn và thiết bị đo chuẩn.

Câu hỏi thường gặp (FAQ)

1. Van an toàn hơi có bắt buộc phải kiểm định không?

Có. Tại Việt Nam, theo quy định về an toàn thiết bị áp lực, thiết bị này bắt buộc phải được kiểm định định kỳ và có kẹp chì của đơn vị chức năng.

2. Bao lâu nên thay mới van?

Thông thường tuổi thọ van kéo dài từ 3-5 năm, nhưng nên bảo dưỡng định kỳ hàng năm. Nếu van đã xả quá nhiều lần, lò xo có thể bị mỏi và cần thay thế sớm hơn.

3. Tôi có thể tự chỉnh áp suất xả của van không?

Có thể thực hiện qua vít điều chỉnh, nhưng phải có đồng hồ áp suất chuẩn và được thực hiện bởi người có chuyên môn kỹ thuật để tránh gây mất an toàn.

4. Nếu van không xả áp thì có hậu quả gì?

Áp suất sẽ tăng vô hạn cho đến khi vượt quá sức chịu đựng của kim loại, dẫn đến nổ tung lò hơi, gây thiệt hại nghiêm trọng về người và tài sản.

5. Nên chọn van đồng hay inox?

Van đồng phù hợp cho hơi bão hòa nhiệt độ vừa phải. Van inox nên dùng khi hệ thống yêu cầu độ sạch cao hoặc có môi trường ăn mòn.

Kết luận

Việc đầu tư vào một bộ van an toàn hơi chất lượng và đúng kỹ thuật chính là khoản đầu tư cho sự an tâm và bền vững của doanh nghiệp. Đừng để những sai sót nhỏ trong khâu lựa chọn dẫn đến những hậu quả không thể cứu vãn.
