Van tiết lưu điều chỉnh khí nén: Bí quyết kiểm soát tốc độ và tối ưu hệ thống

Trong các hệ thống tự động hóa sử dụng khí nén, một tình huống cực kỳ phổ biến khiến các kỹ sư đau đầu là xy lanh hoạt động quá nhanh, dập mạnh hoặc di chuyển không ổn định. Khi tốc độ không được kiểm soát, độ chính xác của máy móc sẽ bị ảnh hưởng nghiêm trọng, đồng thời gây ra hiện tượng rung lắc mạnh, làm giảm tuổi thọ của các thiết bị cơ khí và linh kiện xung quanh.

Nguyên nhân cốt lõi thường nằm ở việc hệ thống chưa được trang bị hoặc đang sử dụng sai loại van tiết lưu điều chỉnh khí nén. Đây là "chìa khóa" giúp bạn điều phối dòng năng lượng khí nén một cách nhịp nhàng. Bài viết này sẽ phân tích chuyên sâu về cấu tạo, nguyên lý và hướng dẫn bạn cách hiệu chỉnh van tiết lưu đúng kỹ thuật để bảo vệ hệ thống vận hành trơn tru.

Van tiết lưu điều chỉnh khí nén là gì? Định nghĩa và chức năng

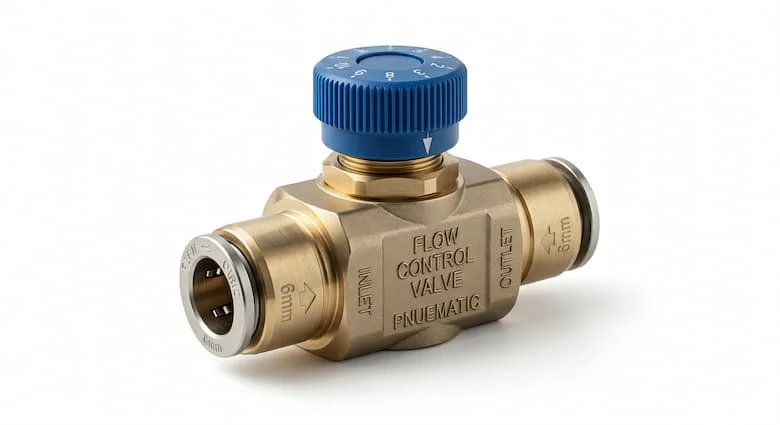

Van tiết lưu điều chỉnh khí nén (hay còn gọi là Flow Control Valve) là một thiết bị phụ trợ không thể thiếu trong hệ thống điều khiển khí nén. Chức năng chính của nó là thay đổi lưu lượng dòng khí đi qua một điểm trong đường ống, từ đó kiểm soát tốc độ hành trình của các cơ cấu chấp hành như xy lanh khí nén hoặc động cơ khí.

Mặc dù có kích thước khá nhỏ gọn, thường được lắp trực tiếp trên cổng vào của xy lanh hoặc trên đường ống dẫn, nhưng tầm ảnh hưởng của nó đối với hiệu suất toàn hệ thống là rất lớn. Nếu thiếu thiết bị này, dòng khí nén sẽ di chuyển tự do với vận tốc tối đa, khiến các bộ phận chuyển động va đập cơ học mạnh, gây mất an toàn và nhanh hỏng hóc.

Ngoài việc kiểm soát tốc độ, van tiết lưu còn giúp ổn định dòng khí, hỗ trợ quá trình đồng bộ hóa giữa nhiều xy lanh trong cùng một dây chuyền sản xuất phức tạp.

Nguyên lý hoạt động của van tiết lưu khí nén

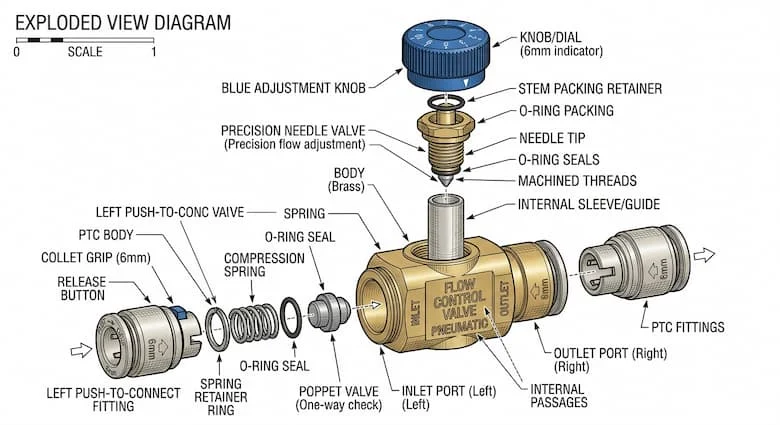

Cơ chế hoạt động của van tiết lưu điều chỉnh khí nén dựa trên nguyên lý thay đổi tiết diện của dòng chảy. Khi dòng khí nén đi qua van, nó sẽ bị buộc phải đi qua một khe hẹp được tạo ra bởi đầu kim tiết lưu.

Việc điều chỉnh lưu lượng được thực hiện thông qua một vít chỉnh hoặc núm xoay phía trên thân van:

• Siết vít vào: Đầu kim sẽ lấn sâu vào lòng ống, thu hẹp diện tích thông khí. Kết quả là lưu lượng khí giảm xuống, áp suất phía sau van hình thành chậm hơn, dẫn đến tốc độ xy lanh giảm đi rõ rệt.

• Nới vít ra: Khe hẹp được mở rộng, cho phép lượng khí nén đi qua nhiều hơn, tốc độ hành trình của thiết bị sẽ tăng lên.

Trong thực tế, loại van phổ biến nhất là van tiết lưu một chiều. Loại này kết hợp giữa một van tiết lưu và một van một chiều nằm song song. Khi khí đi theo hướng tiết lưu, nó bị giới hạn bởi vít chỉnh; nhưng khi khí đi theo hướng ngược lại, nó sẽ đẩy lá van một chiều mở ra để xả tự do, giúp xy lanh hồi về nhanh chóng mà không bị cản trở.

Phân loại van tiết lưu khí nén chuyên sâu

Để lựa chọn đúng loại van, người dùng cần phân loại dựa trên ba tiêu chí chính sau đây:

Theo chức năng điều khiển

• Van tiết lưu 1 chiều: Đây là loại "quốc dân" trong công nghiệp. Nó chỉ điều chỉnh lưu lượng theo một hướng nhất định và cho phép khí đi tự do theo hướng ngược lại.

• Van tiết lưu 2 chiều: Điều chỉnh lưu lượng khí nén ở cả hai chiều đi vào và đi ra. Loại này ít phổ biến hơn và thường dùng trong các ứng dụng đặc thù cần hãm tốc độ ở cả hai đầu hành trình đồng đều.

Theo thiết kế và lắp đặt

• Dạng ren: Có các đầu ren để bắt trực tiếp vào xy lanh hoặc van điện từ (thường thấy các mã như LSA, JSC).

• Dạng lắp trực tiếp trên đường ống: Hai đầu là khớp nối nhanh để cắm dây hơi, giúp linh hoạt hơn trong việc bố trí sơ đồ khí nén.

Theo vật liệu cấu tạo

• Nhựa: Giá rẻ, nhẹ, dùng cho khí nén thông thường.

• Đồng mạ niken: Chịu áp suất tốt hơn, bền bỉ trong môi trường công nghiệp.

• Inox: Dùng trong môi trường hóa chất hoặc yêu cầu vệ sinh an toàn thực phẩm khắt khe.

Thông số kỹ thuật quan trọng khi chọn van

Việc chọn sai thông số của van tiết lưu điều chỉnh khí nén có thể gây tắc nghẽn hoặc không đạt được tốc độ mong muốn. Bạn cần lưu ý các chỉ số sau:

• Kích thước ren kết nối: Phải tương thích với xy lanh, phổ biến là M5, 1/8", 1/4", 3/8", 1/2".

• Lưu lượng khí tối đa (Flow rate): Tính bằng lít/phút. Van phải đáp ứng được lượng khí cần thiết cho kích thước xy lanh.

• Áp suất làm việc: Thông thường dao động từ 0 đến 1.0 MPa (10 bar).

• Nhiệt độ hoạt động: Thường từ 0 Độ C đến 60 Độ C.

Gợi ý chuyên gia: Hãy chọn van dựa trên đường kính (bore) của xy lanh. Xy lanh càng lớn thì cần van có lưu lượng và kích thước ren càng lớn để tránh hiện tượng "đói khí".

So sánh van tiết lưu 1 chiều và 2 chiều

Hiểu rõ sự khác biệt này giúp bạn tiết kiệm chi phí và tối ưu hóa điều khiển:

Trong hầu hết các mạch khí nén, việc lắp van tiết lưu 1 chiều tại cổng xả của xy lanh (tiết lưu khí xả - Meter-out) là phương pháp tốt nhất để kiểm soát tốc độ một cách mượt mà và tránh rung giật.

Tại sao phải dùng van tiết lưu trong hệ khí nén?

Nếu coi máy nén khí là "trái tim" và xy lanh là "cơ bắp", thì van tiết lưu chính là "hệ thần kinh" điều tiết nhịp độ. Sự hiện diện của thiết bị này mang lại những lợi ích thực tế:

1. Chính xác hóa hành trình: Trong các máy đóng gói hoặc robot gắp, việc xy lanh dừng đúng lúc, đúng chỗ phụ thuộc hoàn toàn vào tốc độ được cài đặt qua van tiết lưu.

2. Giảm chấn và bảo vệ thiết bị: Bằng cách giảm tốc độ ở cuối hành trình, van tiết lưu ngăn chặn việc pít-tông đập mạnh vào nắp xy lanh, từ đó bảo vệ phớt chặn và cấu trúc cơ khí.

3. Tăng hiệu suất tổng thể: Hệ thống vận hành ổn định giúp giảm thời gian dừng máy (downtime) do hỏng hóc và nâng cao năng suất sản lượng.

Ứng dụng thực tế và những sai lầm cần tránh

Ứng dụng

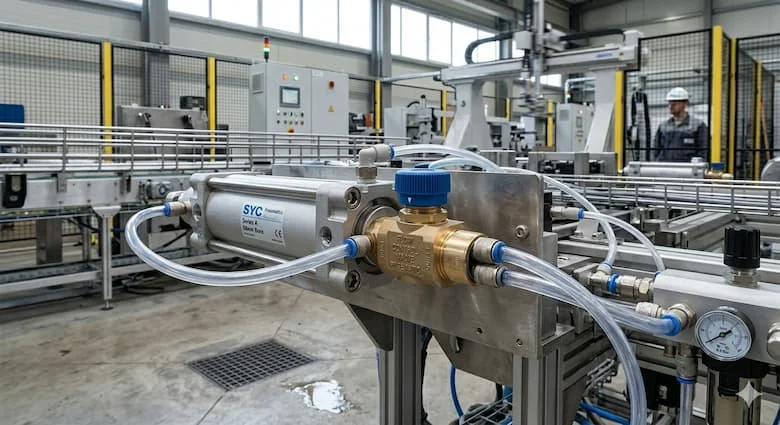

Van tiết lưu điều chỉnh khí nén có mặt trong mọi ngóc ngách của công nghiệp:

• Tự động hóa: Cánh tay robot, băng tải sản xuất linh kiện điện tử.

• Dây chuyền thực phẩm: Máy chiết rót, đóng chai, dán nhãn.

• Ngành gỗ & cơ khí: Máy khoan, máy cắt, các bàn kẹp phôi tự động.

Sai lầm thường gặp khi sử dụng

• Lắp ngược chiều van: Đây là lỗi phổ biến nhất với van 1 chiều. Nếu lắp ngược, bạn sẽ điều chỉnh khí đầu vào thay vì khí đầu ra, khiến xy lanh di chuyển giật cục.

• Siết van quá chặt: Khi vít chỉnh bị khóa hoàn toàn, khí không thể thoát ra gây "nghẹt" hệ thống, xy lanh sẽ đứng yên không hoạt động.

• Không tính toán lưu lượng: Dùng van quá nhỏ cho xy lanh quá lớn sẽ làm giảm lực đẩy của xy lanh do áp suất bị sụt giảm quá nhiều.

Hướng dẫn điều chỉnh và Checklist lựa chọn đúng

Cách điều chỉnh van tiết lưu đúng kỹ thuật

1. Bước 1: Kiểm tra chiều mũi tên trên thân van để đảm bảo lắp đúng hướng tiết lưu khí xả (Meter-out).

2. Bước 2: Mở nhẹ núm xoay khoảng 1-2 vòng trước khi cấp khí.

3. Bước 3: Vận hành hệ thống và quan sát tốc độ của xy lanh.

4. Bước 4: Xoay núm theo chiều kim đồng hồ để giảm tốc hoặc ngược lại để tăng tốc cho đến khi đạt yêu cầu. Sau đó siết đai ốc khóa (lock nut) để cố định vị trí.

Checklist chọn mua dành cho khách hàng

•  Xác định chính xác kích thước dây hơi (phi 4, 6, 8, 10, 12).

•  Kiểm tra kích thước ren của thiết bị cần lắp.

•  Chọn loại van 1 chiều cho ứng dụng xy lanh.

•  Ưu tiên các thương hiệu uy tín để đảm bảo vít chỉnh không bị lỏng do rung động.

FAQ - Những câu hỏi thường gặp về van tiết lưu khí nén

1. Van tiết lưu điều chỉnh khí nén có điều chỉnh được lực đẩy của xy lanh không?

Về lý thuyết, van tiết lưu chỉ chỉnh lưu lượng (tốc độ). Tuy nhiên, khi tiết lưu quá nhỏ, áp suất động sẽ giảm làm lực đẩy yếu đi đôi chút. Để chỉnh lực chính xác, bạn nên dùng van giảm áp.

2. Tại sao tôi chỉnh van nhưng tốc độ xy lanh không thay đổi?

Có thể bạn đã lắp ngược chiều van tiết lưu 1 chiều, hoặc lưu lượng khí từ nguồn cấp quá yếu khiến van không còn tác dụng điều tiết.

3. Van tiết lưu có hay bị tắc không?

Có. Nếu khí nén có nhiều hơi nước hoặc bụi bẩn, các khe hẹp của van tiết lưu là nơi đầu tiên bị tắc nghẽn. Hãy đảm bảo hệ thống có bộ lọc khí tiêu chuẩn.

Kết luận

Van tiết lưu điều chỉnh khí nén là thiết bị nhỏ bé nhưng đóng vai trò quyết định đến sự ổn định và bền bỉ của toàn bộ hệ thống khí nén. Việc hiểu rõ nguyên lý và lựa chọn đúng chủng loại không chỉ giúp bạn kiểm soát tốc độ một cách chính xác mà còn tiết kiệm đáng kể chi phí bảo trì thiết bị lâu dài.
