Global Valve: Giải Pháp Điều Tiết Chính Xác Cho Hệ Thống Công Nghiệp

Trong bối cảnh công nghiệp hiện đại, việc kiểm soát chính xác dòng lưu chất không chỉ là yêu cầu kỹ thuật mà còn ảnh hưởng trực tiếp đến hiệu quả vận hành và an toàn của toàn bộ hệ thống. Nhiều nhà máy thường gặp phải những tình huống thực tế đầy thách thức, ví dụ như hệ thống hơi bị tụt áp do điều tiết lưu lượng không ổn định, hay việc sử dụng các loại van đóng mở nhanh gây sốc áp, làm hư hỏng các thiết bị đắt tiền phía sau.

Để giải quyết triệt để vấn đề này, các kỹ sư thường ưu tiên sử dụng dòng van điều tiết hiệu quả như global valve, hay còn gọi chính xác hơn là globe valve. Đây là một trong những loại van cầu công nghiệp quan trọng nhất, đóng vai trò then chốt trong các hệ thống đòi hỏi khả năng điều khiển lưu lượng một cách mượt mà và chính xác cao. Việc lựa chọn một chiếc globe valve phù hợp không chỉ giúp tối ưu hóa quy trình sản xuất mà còn bảo vệ hệ thống khỏi những sự cố không đáng có, đồng thời tiết kiệm đáng kể chi phí vận hành trong dài hạn.

Global Valve Là Gì?

Trong thuật ngữ ngành van, khi nói đến global valve, đa số người trong ngành và các tài liệu kỹ thuật đều hiểu rằng nó đề cập đến globe valve, hay còn gọi là van cầu.

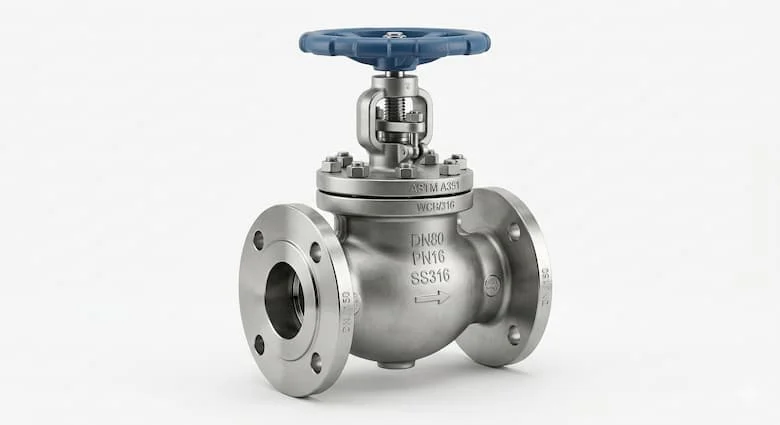

Vậy globe valve hay globe valve là gì? Về cơ bản, đây là một loại van cầu công nghiệp được thiết kế chủ yếu để điều tiết hoặc đóng mở lưu chất bên trong đường ống.

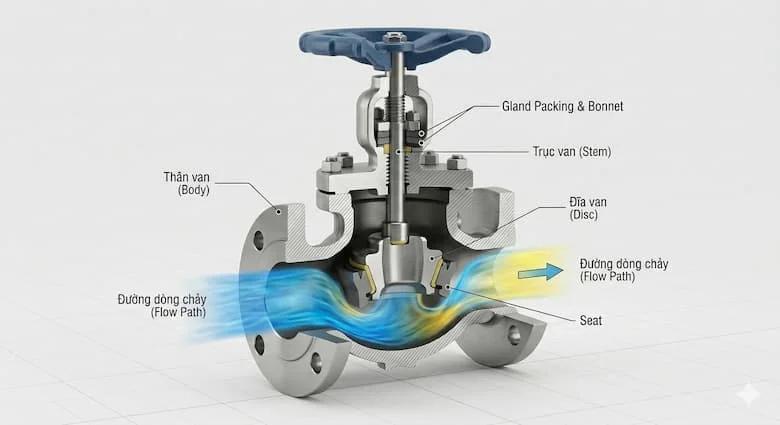

Cấu Tạo Cơ Bản

Một chiếc globe valve tiêu chuẩn thường có cấu tạo bao gồm:

• Thân van: Phần chịu lực chính, có hình dạng đặc trưng để hướng dòng chảy.

• Đĩa van (hay pít-tông): Bộ phận di chuyển lên xuống để chặn hoặc cho dòng nước đi qua.

• Trục van: Nối đĩa van với tay quay hoặc bộ truyền động.

• Tay quay hoặc bộ truyền động: Bộ phận để người vận hành điều khiển van.

Môi Trường Sử Dụng

Dòng van này cực kỳ phổ biến trong các module hệ thống đòi hỏi khả năng điều tiết lưu lượng cho nhiều loại môi trường lưu chất khác nhau, chẳng hạn như:

• Hơi nóng (Steam)

• Nước (Water)

• Dầu (Oil)

• Khí nén (Compressed air)

Nguyên Lý Hoạt Động Của Globe Valve

Nguyên lý hoạt động của globe valve tương đối đơn giản nhưng mang lại hiệu quả điều tiết rất cao.

Dòng van này hoạt động dựa trên chuyển động thẳng của trục van. Khi người vận hành điều khiển (bằng tay quay hoặc bộ truyền động), trục van di chuyển lên xuống, kéo theo đĩa van di chuyển tương ứng.

Cơ Chế Đóng/Mở

• Khi đóng: Đĩa van được trục van ép chặt vào seat (vòng đệm), chặn đứng hoàn toàn dòng lưu chất, đảm bảo độ kín tối đa.

• Khi mở: Trục van nâng đĩa van lên, tạo ra một khoảng trống cho phép lưu chất đi qua.

Giải Giải Thích Khả Năng Điều Tiết

Điểm cốt lõi khiến globe valve điều tiết tốt hơn van bi nằm ở hình dạng của cửa van. Khác với van bi đóng mở nhanh chỉ trong một góc 90 độ, globe valve cho phép thay đổi dần khoảng cách giữa đĩa van và seat, từ đó điều chỉnh lưu lượng rất tuyến tính và mượt mà.

Cần lưu ý rằng, do thiết kế thân van có hình dạng chữ S đặc trưng (dòng chảy phải đi qua một khoang chữ S), globe valve có tổn thất áp suất cao hơn so với van bi. Tuy nhiên, trong các hệ thống ưu tiên khả năng điều tiết chính xác hơn là tối ưu áp suất đầu ra, đây vẫn là lựa chọn hàng đầu. Quý khách có thể tham khảo thêm các dòng globe valve chính hãng [tại đây: danh-muc-van-cau-globe-valve].

Các Loại Globe Valve Phổ Biến Hiện Nay

Dưới đây là một số dòng globe valve phổ biến nhất trên thị trường hiện nay, mỗi loại có ưu và nhược điểm riêng phù hợp cho các module hệ thống khác nhau:

1. Globe valve chữ ngã (Straight style)

Đây là loại van cầu phổ biến nhất, với cấu tạo thân van hình chữ ngã hoặc chữ T đặc trưng, phù hợp cho hầu hết các ứng dụng điều tiết cơ bản.

2. Globe valve chữ Y (Y-style)

Loại này có thân van được thiết kế theo hình chữ Y, giúp giảm tổn thất áp suất đáng kể so với loại chữ ngã, thích hợp cho các module hệ thống đòi hỏi khả năng điều tiết nhưng vẫn cần tối ưu áp suất.

3. Globe valve góc (Angle style)

Thân van được thiết kế một góc 90 độ, thích hợp cho các module hệ thống yêu cầu lắp đặt ở vị trí góc. Loại này có khả năng điều tiết tương đối tốt.

4. Globe valve điều khiển điện (Electric actuator)

Là dòng globe valve được trang bị bộ điều khiển điện, cho phép điều tiết hoàn toàn tự động thông qua các tín hiệu điều khiển, phù hợp cho các hệ thống HVAC, tự động hóa trong nhà máy thực phẩm hoặc dầu khí.

Loại này sử dụng bộ điều khiển khí nén, mang lại khả năng đóng mở nhanh và chính xác cao, thích hợp cho các module hệ thống tự động hóa trong các ngành công nghiệp dầu khí hoặc nhà máy hóa chất.

Insight: Việc lựa chọn vật liệu cho globe valve là cực kỳ cốt lõi. Nhiều chủ đầu tư thường mắc sai lầm khi chọn sai vật liệu, ví dụ như dùng van gang cho hóa chất ăn mòn, dẫn tới ăn mòn module và rò rỉ sớm.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Globe Valve

Bên cạnh việc phân loại, các kỹ sư cần đặc biệt lưu ý đến các thông số kỹ thuật cốt lõi để đảm bảo dòng globe valve được chọn có thể hoạt động ổn định và an toàn trong hệ thống:

So Sánh Global Valve Với Ball Valve Và Gate Valve

Để hiểu rõ hơn vì sao globe valve lại là lựa chọn hàng đầu cho các ứng dụng điều tiết, chúng ta hãy so sánh nó với van bi (ball valve) và van cổng (gate valve) – hai loại van được sử dụng rất phổ biến:

Giải Thích Phân Tích Kỹ Thuật

• Tại sao globe valve điều tiết tốt nhất? Cơ chế điều tiết của globe valve dựa trên chuyển động thẳng của đĩa van, cho phép thay đổi dần diện tích cửa van, tạo ra khả năng điều tiết tuyến tính hơn.

• Khi nào chọn globe valve? Khi hệ thống đòi hỏi khả năng điều tiết chính xác, đặc biệt là trong các hệ thống hơi nóng hoặc các ứng dụng có nhiệt độ cao.

• Hậu quả nếu chọn sai? Nếu dùng van cổng hoặc van bi cho điều tiết chính xác, dòng lưu chất sẽ không ổn định, gây sốc áp và làm hư hỏng module phía sau.

Tại Sao Globe Valve Bị Tụt Áp Hoặc Rò Rỉ?

Dù được thiết kế để hoạt động bền bỉ, globe valve vẫn có thể gặp phải một số lỗi vận hành. Dưới đây là các nguyên nhân kỹ thuật cốt lõi và cách xử lý:

• Seat van bị mòn: Sau một thời gian sử dụng, seat van bị mài mòn do dòng lưu chất có tính ăn mòn hoặc mài mòn cơ học, dẫn tới rò rỉ. Cách xử lý: Thay thế seat van mới hoặc thay đổi sang loại seat có vật liệu kháng kháng ăn mòn tốt hơn.

• Cặn bẩn trong lưu chất: Cặn bẩn kẹt bên trong seat van làm van không thể đóng kín hoàn toàn. Cách xử lý: Vệ sinh van định kỳ, lắp bộ lọc lọc thô phía trước.

• Lắp sai chiều dòng chảy: Globe valve có ký hiệu mũi tên hướng dòng chảy. Hậu quả nếu không dùng: Lắp ngược sẽ làm giảm khả năng điều tiết và có thể gây rò rỉ. Dấu hiệu nhận biết: Lưu lượng không ổn định, có tiếng ồn lạ. Cách xử lý: Tháo ra và lắp lại cho đúng chiều.

• Áp lực vượt ngưỡng: Áp lực vượt qua giới hạn của van. Dấu hiệu nhận biết: Thân van có dấu hiệu nứt, gioăng bị bục.

• Không bảo trì định kỳ: Thiếu bảo trì làm các bộ phận như trục van, tay quay bị kẹt cứng.

Globe Valve Được Ứng Dụng Trong Những Hệ Hệ Thống Nào?

Do tính đa năng và khả năng điều tiết hiệu quả, globe valve xuất hiện dày đặc trong mọi công trình:

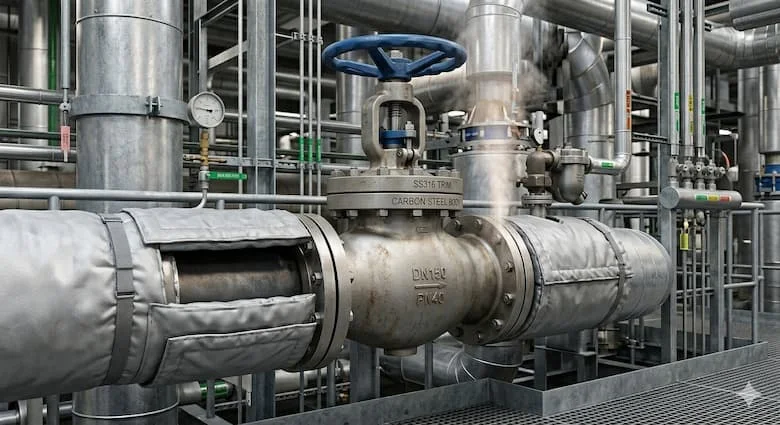

• Hệ thống hơi nóng (Steam): Đây là một trong những ứng dụng phổ biến nhất của van cầu hơi.

• Hệ thống HVAC: Dùng để điều tiết lưu lượng nước làm mát trong tháp giải nhiệt (Cooling Tower) hoặc các đường ống cấp nước đô thị.

• Nhà máy thực phẩm: Sử dụng globe valve inox để điều tiết lưu lượng thực phẩm lỏng, đảm bảo an toàn thực phẩm.

• Dầu khí & Nhà máy hóa chất: Lắp đặt trong các module hệ thống đòi hỏi khả năng điều tiết lưu lượng dầu, hóa chất ăn mòn, yêu cầu class PN class class cao.

• Hệ thống khí nén: Điều tiết khí nén trong các module máy móc công nghiệp.

Những Sai Lầm Thường Gặp Khi Chọn Global Valve

1. Chọn sai giới hạn áp suất PN: Chọn PN quá thấp so với áp suất hệ thống có thể gây bục van.

2. Dùng van gang cho hóa chất ăn mòn: Vật liệu gang sẽ nhanh chóng bị ăn mòn rò rỉ. Hậu quả: Tăng chi phí vận hành và rủi ro rò rỉ.

3. Không tính tổn thất áp suất: Globe valve có tổn thất áp suất cao hơn, cần tính toán kỹ để không làm ảnh hưởng đến hiệu quả của module phía sau.

4. Dùng van cho đóng mở quá thường xuyên: Globe valve đóng mở chậm, không phù hợp cho các ứng dụng ON/OFF quá liên tục.

Hướng Dẫn Chọn Globe Valve Phù Hợp

Áp dụng quy trình 5 bước checklist dưới đây để đảm bảo dòng globe valve được chọn là phù hợp nhất cho hệ thống của bạn:

•  Bước 1: Xác định môi chất: Môi chất là gì? Nước sạch, hơi nóng hay hóa chất ăn mòn?

•  Bước 2: Kiểm tra nhiệt độ và áp suất: Nhiệt độ và áp suất PN vận hành là bao nhiêu?

•  Bước 3: Chọn vật liệu phù hợp: Gang, đồng, inox hay thép class 150/300/600?

•  Bước 4: Chọn kiểu kết nối: Ren, mặt bích hay mối nối nối nối hàn?

•  Bước 5: Xác định nhu cầu: Cần điều tiết chính xác hay chỉ đóng mở ON/OFF cơ bản?

Nếu chưa biết chọn loại nào, hãy liên hệ ngay với phòng kinh doanh để được tư vấn kỹ thuật miễn phí.

Checklist Trước Khi Lắp Đặt Globe Valve

•  Kiểm tra chiều dòng chảy: Lắp theo mũi tên đúc nổi trên thân van.

•  Vệ sinh đường ống: Loại bỏ hoàn toàn cặn bẩn để không làm hỏng seat van.

•  Kiểm tra seat và gioăng: Đảm bảo độ kín mechanical.

•  Không siết quá lực: Siết chặt vừa đủ, tránh làm hư hỏng module và ren của van.

•  Test áp trước vận hành: Test áp lực PN hệ thống trước khi vận hành thực tế.

Câu Hỏi Thường Gặp Về Global Valve

1.Global valve có phải globe valve không?

Trong nhiều trường hợp, “global valve” là cách gọi nhầm của “globe valve” do thói quen. Tuy nhiên, khi nói đến van cầu công nghiệp có khả năng điều tiết, thì globe valve là thuật ngữ kỹ thuật chính xác nhất.

2.Globe valve dùng để làm gì?

Global valve, chính xác là globe valve, là dòng van chủ yếu dùng để điều tiết tuyến tính lưu lượng dòng chảy của các loại lưu chất trong hệ thống công nghiệp.

3.Globe valve có dùng cho hơi nóng được không?

Có. Đây là một trong những ứng dụng phổ biến nhất của van cầu hơi nóng, đòi hỏi class PN Class cao cao để đảm bảo an toàn.

Kết Luận

Tóm lại, global valve (globe valve) là giải pháp hàng đầu khi module hệ thống của bạn yêu cầu khả năng điều tiết chính xác và độ kín mechanical Class PN mechanical cao.
