Giải Pháp Tối Ưu Dòng Chảy Với Van Điều Chỉnh Cao Cấp

Trong thực tế vận hành các hệ thống cấp thoát nước, xử lý hóa chất hay HVAC, các kỹ sư thường xuyên phải đối mặt với những bài toán hóc búa. Áp lực đường ống không ổn định, lúc tăng cao đột ngột gây nguy cơ nứt vỡ, lúc lại sụt giảm nghiêm trọng. Hiện tượng lưu lượng quá mạnh hoặc quá yếu tại các đầu xả không chỉ làm gián đoạn dây chuyền sản xuất mà còn khiến các thiết bị ngoại vi như máy bơm, lò hơi hoạt động kém hiệu quả, tiêu tốn lượng điện năng khổng lồ.

Để giải quyết triệt để những tổn thất này, hệ thống cơ điện hiện đại không thể thiếu sự hiện diện của van điều chỉnh (hay còn gọi là van điều tiết). Không dừng lại ở chức năng đóng chặn thông thường, thiết bị này đóng vai trò là "bộ não" kiểm soát, liên tục tinh chỉnh tiết diện lòng ống để duy trì trạng thái cân bằng động cho toàn bộ hệ thống. Trong kỷ nguyên tự động hóa, việc ứng dụng dòng valve control tiêu chuẩn công nghiệp chính là chìa khóa để bảo vệ an toàn đường ống, tối ưu hóa chi phí vận hành và nâng cao hiệu suất hoạt động cho doanh nghiệp.

Van Điều Chỉnh Là Gì?

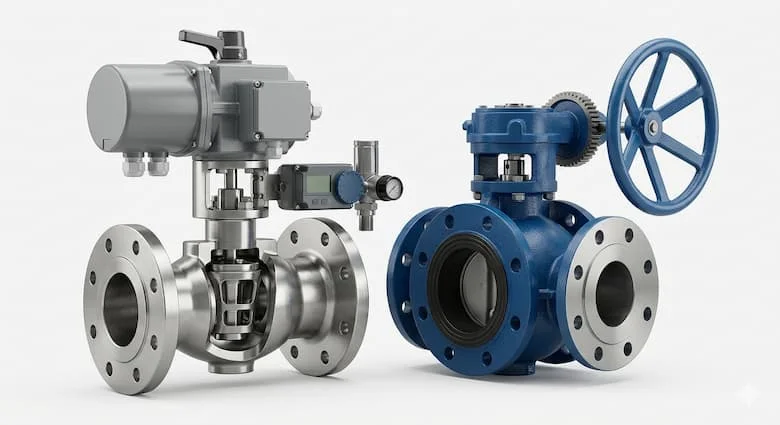

Van điều chỉnh là một thiết bị cơ khí chuyên dụng được lắp đặt trên hệ thống đường ống, có chức năng kiểm soát, thay đổi các thông số của lưu chất như lưu lượng, áp suất hoặc nhiệt độ theo các giá trị định sẵn. Thay vì chỉ hoạt động ở hai trạng thái hoàn toàn đóng hoặc hoàn toàn mở như van chặn, loại van này có khả năng dịch chuyển đĩa van linh hoạt ở các góc độ khác nhau để điều tiết dòng chảy, ổn định áp lực và kiểm soát lưu lượng chính xác tuyệt đối đến từng mililit.

Nguyên Lý Hoạt Động Của Van Điều Tiết

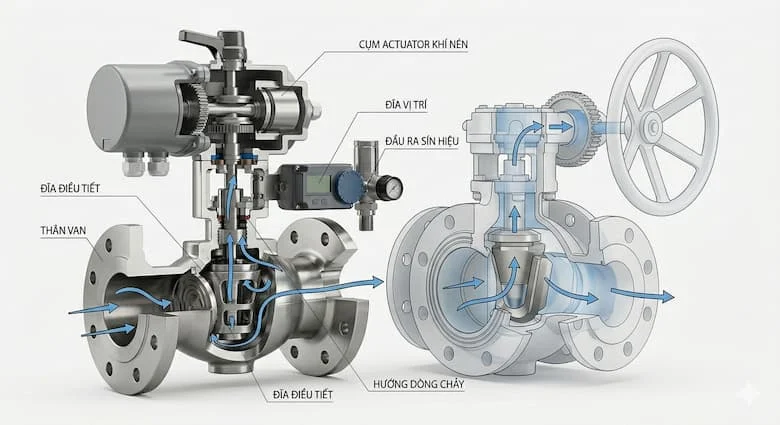

Về bản chất kỹ thuật, nguyên lý hoạt động của van điều tiết dựa trên cơ chế thay đổi tiết diện dòng chảy của lưu chất khi đi qua thân van. Khi bộ phận truyền động tác động một lực lên trục van, đĩa van hoặc bi van sẽ di chuyển (nâng lên, hạ xuống hoặc xoay góc). Quá trình này làm thu hẹp hoặc mở rộng khoảng trống lưu thông, từ đó làm thay đổi trở lực của dòng chảy và điều khiển chính xác các thông số đầu ra.

Tùy thuộc vào yêu cầu công nghệ và mức độ tự động hóa, thiết bị này có thể được điều khiển bằng nhiều phương thức khác nhau:

• Điều khiển bằng tay quay (Manual): Người vận hành trực tiếp xoay vô lăng để tinh chỉnh bằng tay, phù hợp cho các hệ thống nhỏ, ít thay đổi tần suất.

• Điều khiển bằng điện (Electric Actuator): Sử dụng motor điện nhận tín hiệu analog (4-20mA hoặc 0-10V) để đóng mở van tự động từ xa qua tủ PLC.

• Điều khiển bằng khí nén (Pneumatic Actuator): Sử dụng áp lực khí nén để đẩy pittông hoặc màng định vị, mang lại tốc độ phản hồi cực nhanh và độ an toàn cháy nổ cao.

Điểm vượt trội của dòng van này là cách van phản hồi theo áp lực và lưu lượng. Trong các hệ thống thông minh, van được kết nối trực tiếp với cảm biến áp suất hoặc cảm biến lưu lượng. Khi thông số trên đường ống biến động, cảm biến sẽ gửi tín hiệu về bộ điều khiển để ra lệnh cho van tự động đóng bớt hoặc mở rộng ra, tạo thành một vòng lặp kiểm soát khép kín và liên tục.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Điều Tiết

Việc lựa chọn sai thông số kỹ thuật là nguyên nhân cốt lõi khiến hơn 80% hệ thống hoạt động kém hiệu quả, gây ra các hiện tượng như xâm thực (cavitation), rò rỉ lưu chất hoặc cháy bộ điều khiển. Do đó, kỹ sư cần đặc biệt lưu ý các thông số sau:

• Kích thước định danh (Nominal Size): Dao động phổ biến từ DN15 – DN300 hoặc lớn hơn. Cần lưu ý kích thước van phải dựa trên tính toán lưu lượng thực tế, không chọn theo kích thước có sẵn của đường ống.

• Tiêu chuẩn áp suất làm việc (Pressure Rating): Các tiêu chuẩn thông dụng bao gồm PN10, PN16 hoặc Class 150. Việc chọn sai tiêu chuẩn áp suất có thể làm nứt vỡ thân van khi hệ thống tăng áp.

• Vật liệu chế tạo thân van:

  • Gang (Cast Iron): Dùng cho nước sạch, hệ thống PCCC thông thường để tối ưu chi phí.

  • Đồng (Bronze): Phù hợp cho đường ống kích thước nhỏ, hệ thống nước dân dụng.

  • Inox (Stainless Steel 304/316): Lựa chọn bắt buộc cho môi trường hóa chất ăn mòn, thực phẩm vi sinh hoặc hơi nóng nhiệt độ cao nhờ đặc tính chống gỉ sét tuyệt đối.

• Kiểu kết nối với đường ống: Khách hàng có thể chọn kết nối dạng Ren cho đường ống nhỏ (dưới DN50) hoặc kết nối Mặt bích (tiêu chuẩn JIS, ANSI, DIN) để đảm bảo độ kín khít và chịu lực tốt cho ống lớn.

• Nhiệt độ làm việc và Hệ điều khiển: Phải xác định rõ nhiệt độ cực hạn của lưu chất để chọn vật liệu gioăng làm kín phù hợp (PTFE, EPDM) và lựa chọn đúng điện áp điều khiển (24VDC, 220VAC) hoặc áp suất khí nén cấp vào bộ actuator.

So Sánh Van Điều Tiết Và Van Đóng Mở Thông Thường

Để có cái nhìn trực quan và giúp khách hàng hiểu đúng công năng, tránh đầu tư lãng phí hoặc sai mục đích, dưới đây là bảng so sánh chi tiết:

Tại Sao Van Điều Tiết Giúp Tiết Kiệm Năng Lượng?

Trong bối cảnh chi phí vận hành ngày càng tăng cao, việc tối ưu hóa năng lượng cho hệ thống đường ống là ưu tiên hàng đầu của mọi doanh nghiệp. Sử dụng van điều tiết chất lượng cao mang lại những lợi ích kinh tế thực tế vượt trội:

Đầu tiên, thiết bị giúp ổn định áp lực hệ thống và giảm sốc áp (hiện tượng búa nước). Khi các van chặn đóng mở đột ngột, dòng áp lực dội ngược có thể phá hủy đường ống; lúc này, van điều tiết sẽ hấp thụ và triệt tiêu xung lực bằng cách đóng mở từ từ.

Thứ hai, van giúp giảm hao hụt lưu lượng bằng cách chỉ cung cấp đúng khối lượng lưu chất mà thiết bị đầu cuối cần, tránh lãng phí. Điều này trực tiếp tối ưu hiệu suất bơm và thiết bị. Khi van điều khiển kết hợp với biến tần của máy bơm, hệ thống sẽ giảm tải cho bơm khi nhu cầu sử dụng thấp, giúp tiết kiệm tới 30% điện năng tiêu thụ, đồng thời làm tăng tuổi thọ hệ thống một cách toàn diện.

Van Điều Tiết Được Ứng Dụng Trong Những Hệ Thống Nào?

Nhờ tính linh hoạt và độ tin cậy cao, van điều tiết xuất hiện trong hầu hết các cấu trúc hạ tầng kỹ thuật:

• Hệ thống HVAC: Điều tiết lưu lượng nước lạnh đến các tháp giải nhiệt, chiller và bộ AHU để duy trì nhiệt độ tòa nhà.

• Nhà máy thực phẩm & Dược phẩm: Sử dụng van điều tiết lưu lượng bằng inox vi sinh để kiểm soát chính xác lượng nguyên liệu lỏng và nước sạch.

• Hệ thống hơi nóng (Steam): Kiểm soát áp suất và nhiệt độ lò hơi, sấy công nghiệp.

• Trạm khí nén & Hệ thống xử lý nước: Điều phối dòng chảy áp lực cao, kiểm soát hóa chất châm vào bể xử lý.

• Hệ thống PCCC & Công nghiệp hóa chất: Đảm bảo áp lực nước cứu hỏa luôn sẵn sàng ở mức an toàn và kiểm soát dòng lưu chất ăn mòn bằng van control công nghiệp chuyên dụng.

Những Sai Lầm Thường Gặp Khi Chọn Van Điều Tiết

Rất nhiều doanh nghiệp phải tốn chi phí sửa chữa, thay thế định kỳ chỉ vì mắc phải các sai lầm cơ bản sau trong quá trình mua sắm thiết bị:

1. Chọn sai kích thước van (Oversizing): Lựa chọn kích thước van bằng chính kích thước ống (ví dụ ống DN100 chọn van DN100) mà không tính lưu lượng thực tế. Hệ quả là van luôn hoạt động ở góc mở rất nhỏ (dưới 10%), gây ra hiện tượng rão lòng van và mất khả năng điều tiết tuyến tính.

2. Dùng sai vật liệu cấu tạo: Sử dụng van thân gang cho môi trường hóa chất hoặc nước muối, khiến van bị ăn mòn, rỉ sét và làm kẹt ty van chỉ sau vài tháng vận hành.

3. Chọn bộ truyền động (Actuator) không phù hợp: Chọn lực kéo của motor điện hoặc lực đẩy của khí nén quá yếu, không thắng được áp suất ngược của dòng lưu chất, dẫn đến tình trạng van không thể đóng kín hoàn toàn.

4. Bỏ qua thông số nhiệt độ và áp suất cực hạn: Khiến các gioăng làm kín bằng cao su thông thường bị nóng chảy, gây rò rỉ lưu chất nguy hiểm ra môi trường xung quanh.

Hướng Dẫn Chọn Van Điều Tiết Phù Hợp

Để sở hữu một hệ thống vận hành hoàn hảo, hãy áp dụng quy trình lựa chọn 5 bước chuẩn kỹ thuật dưới đây:

• Bước 1: Xác định loại lưu chất: Kiểm tra xem lưu chất là nước sạch, nước thải, hơi nóng, khí nén hay hóa chất ăn mòn để chọn vật liệu thân van (gang, đồng hay inox).

• Bước 2: Kiểm tra áp suất và nhiệt độ: Xác định áp suất làm việc tối đa và nhiệt độ của hệ thống để chọn tiêu chuẩn van (PN16, Class 150) và vật liệu gioăng (PTFE, EPDM).

• Bước 3: Tính lưu lượng cần điều tiết: Đo đạc lưu lượng thực tế để tính toán chỉ số danh định của van, từ đó chọn được kích thước lòng van chính xác nhất.

• Bước 4: Chọn kiểu điều khiển phù hợp: Tùy thuộc vào hạ tầng điều khiển có sẵn để chọn loại tác động bằng cơ, motor điện hay màng khí nén.

• Bước 5: Kiểm tra tiêu chuẩn kết nối: Đảm bảo tiêu chuẩn mặt bích của van trùng khớp với tiêu chuẩn của đường ống hiện tại (ví dụ cùng tiêu chuẩn JIS 10K hoặc DIN PN16) để lắp đặt dễ dàng.

Checklist Trước Khi Lắp Đặt Van Điều Tiết

Để đảm bảo van hoạt động chính xác ngay từ lần đầu tiên kích hoạt, kỹ sư lắp đặt cần nghiêm túc hoàn thiện checklist sau:

•  Đúng kích thước DN: Đối chiếu thông số trên thân van với bản vẽ thiết kế hệ thống.

•  Đúng chiều dòng chảy: Kiểm tra mũi tên đúc nổi trên thân van để đảm bảo lắp đúng hướng dòng lưu chất đi vào và đi ra.

•  Kiểm tra actuator: Quay thử bằng tay hoặc cấp nguồn test thử để đảm bảo trục van chuyển động mượt mà, không bị kẹt.

•  Test tín hiệu điều khiển: Cấp tín hiệu dòng 4-20mA xem van có phản hồi chính xác ở các góc mở 25%, 50%, 75% và 100% hay không.

•  Kiểm tra độ kín hệ thống: Siết đều các bu-lông mặt bích, kiểm tra đệm làm kín để tránh hiện tượng rò rỉ khi bắt đầu mở bơm áp lực.

Câu Hỏi Thường Gặp Về Van Điều Chỉnh

1.Van điều chỉnh dùng để làm gì?

Thiết bị này dùng để kiểm soát và thay đổi linh hoạt các thông số như lưu lượng, áp suất hoặc nhiệt độ của lưu chất trong hệ thống đường ống theo nhu cầu sử dụng thực tế.

2.Van điều tiết khác van thường như thế nào?

Khác với van chặn thông thường chỉ có chức năng đóng hoặc mở hoàn toàn, van điều tiết có thiết kế đĩa đặc biệt giúp giữ van ổn định ở nhiều góc mở khác nhau để tiết lưu dòng chảy với độ chính xác cao.

3.Có những loại van điều chỉnh nào?

Phân loại theo công năng có van điều tiết lưu lượng, van điều áp, van chỉnh nhiệt độ. Phân loại theo bộ truyền động có van vận hành bằng tay, van điều khiển điện và van điều khiển khí nén.

4.Van điều chỉnh có dùng cho hơi nóng được không?

Hoàn toàn được. Tuy nhiên, đối với hệ thống hơi nóng (steam) nhiệt độ cao, bắt buộc phải chọn thân van bằng inox hoặc thép đúc, kết hợp gioăng làm kín bằng kim loại hoặc PTFE chịu nhiệt chuyên dụng.

5.Nên dùng van điều khiển điện hay khí nén?

Nên chọn van điện nếu hệ thống yêu cầu độ chính xác cao, vận hành êm ái và không có sẵn nguồn khí nén. Chọn van khí nén khi cần tốc độ đóng mở cực nhanh hoặc làm việc trong môi trường dễ cháy nổ.

Kết Luận

Tóm lại, việc đầu tư một hệ thống van điều chỉnh chuẩn chất lượng chính là giải pháp cốt lõi giúp doanh nghiệp ổn định hệ thống đường ống, kiểm soát lưu lượng chính xác và tăng hiệu suất vận hành, giảm thiểu tối đa các rủi ro kỹ thuật.
