Giải Pháp Thiết Kế Hệ Thống Cấp Nước Toàn Diện: Tối Ưu Hiệu Suất Và Độ Bền

Hệ thống cấp nước là mạch máu của mọi công trình, từ nhà ở dân dụng cho đến các nhà máy sản xuất quy mô lớn. Một hệ thống được tính toán sai lệch không chỉ gây phiền toái trong sinh hoạt mà còn có thể làm gián đoạn toàn bộ dây chuyền vận hành, phát sinh chi phí sửa chữa khổng lồ.

Bài viết này từ các chuyên gia kỹ thuật sẽ cung cấp cho bạn cái nhìn chuyên sâu, toàn diện về cấu tạo, nguyên lý vận hành và bộ giải pháp tối ưu hệ thống đường ống nước hiện nay.

Cấp Nước Là Gì?

Định nghĩa: Cấp nước là quá trình khai thác, xử lý và vận chuyển nguồn nước từ các nguồn tự nhiên hoặc mạng lưới đô thị đến tận nơi sử dụng (nhà dân, nhà máy, tòa nhà) thông qua một hệ thống đường ống khép kín và các thiết bị phụ trợ áp lực.

Để một hệ thống vận hành hoàn chỉnh, cấu trúc kỹ thuật luôn bao gồm 4 thành phần cơ bản sau:

• Nguồn nước: Nước ngầm, nước mặt (sông, hồ) hoặc nguồn nước sạch từ nhà mạng đô thị.

• Máy bơm nước: Thiết bị tạo động năng để hút và đẩy nước đi xa, lên cao.

• Đường ống dẫn: Hệ thống trục ống chính, ống nhánh và ống phân phối chịu áp lực.

• Van và thiết bị điều khiển: Các loại van khóa, van một chiều, van điều áp giúp kiểm soát lưu lượng, hướng đi và áp suất dòng chảy.

Nguyên Lý Hoạt Động Của Hệ Thống Cấp Nước

Mọi hệ thống phân phối nước đều vận hành dựa trên nguyên lý dịch chuyển áp suất: Nước sẽ luôn di chuyển từ nơi có áp suất cao đến nơi có áp suất thấp. Quy trình này được chia làm hai giai đoạn chính là hút nước từ nguồn chứa và phân phối đến các thiết bị đầu cuối.

Để duy trì lưu lượng ổn định tại mọi vòi xả, các thiết bị kỹ thuật được phối hợp chặt chẽ:

• Bồn chứa (Bể mái / Bể ngầm): Đóng vai trò điều hòa khối lượng nước, tích trữ năng lượng thủy tĩnh (đối với bể mái) để tạo áp lực tự nhiên nhờ trọng lực.

• Máy bơm tăng áp: Tự động kích hoạt thông qua cảm biến áp suất khi phát hiện áp lực dòng chảy trong đường ống sụt giảm dưới mức cài đặt, đảm bảo nước phun mạnh đều ở mọi tầng.

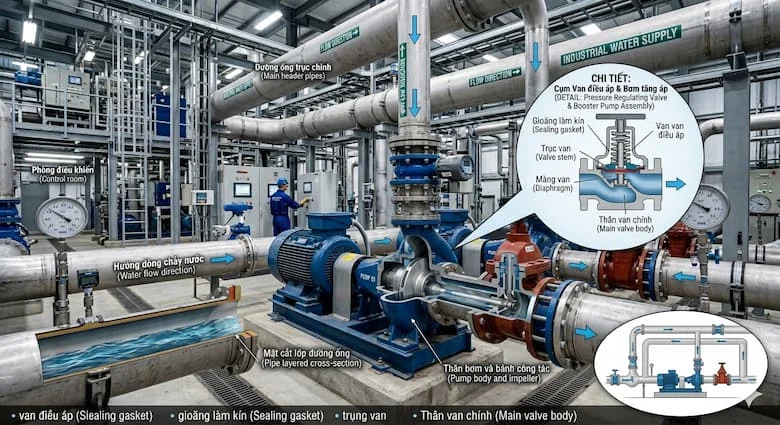

• Van điều áp: Thiết bị tối quan trọng tại các tầng thấp của tòa nhà cao tầng. Do áp lực thủy tĩnh tăng dần theo độ cao (cứ xuống 10m, áp suất tăng khoảng 1 bar ), van điều áp giúp giảm áp lực dư thừa, bảo vệ đường ống và thiết bị vệ sinh khỏi nguy cơ nứt vỡ.

Các Loại Hệ Thống Phân Phối Nước Phổ Biến Hiện Nay

Tùy thuộc vào đặc điểm kiến trúc, nhu cầu sử dụng và ngân sách đầu tư, các kỹ sư sẽ lựa chọn một trong các giải pháp công nghệ sau:

Hệ thống phân phối nước trực tiếp

• Cấu tạo: Sử dụng trực tiếp áp lực từ mạng lưới đường ống hệ thống phân phối nước công cộng đô thị để đẩy nước vào các vòi sử dụng trong nhà mà không qua bể chứa hay máy bơm.

• Ưu điểm: Chi phí lắp đặt cực thấp, giảm thiểu nguy cơ ô nhiễm thứ cấp do không có bể tích trữ.

• Nhược điểm: Hoàn toàn phụ thuộc vào áp lực mạng lưới bên ngoài; mất nước ngay lập tức khi nhà máy nước gặp sự cố.

• Ứng dụng: Nhà cấp 4, nhà thấp tầng (1–2 tầng) tại các khu vực có nguồn nước đô thị mạnh và ổn định.

Hệ thống phân phối nước gián tiếp

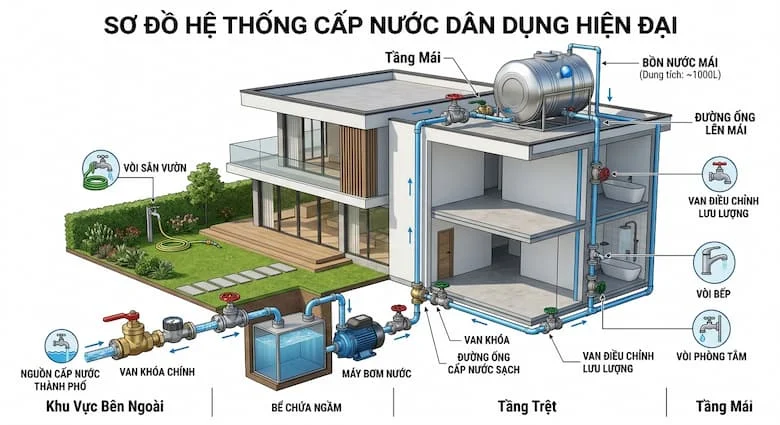

• Cấu tạo: Nước từ mạng lưới đô thị được tích vào bể ngầm, sau đó máy bơm sẽ đẩy nước lên bể chứa trên mái. Từ bể mái, nước theo đường ống đổ xuống các tầng nhờ trọng lực.

• Ưu điểm: Độ an toàn cao, dự phòng được nguồn nước khi mất điện hoặc mất nước nguồn; áp lực dòng chảy tương đối ổn định.

• Nhược điểm: Chi phí đầu tư kết cấu bể và hệ thống ống phức tạp hơn; áp lực nước tại các tầng sát mái thường rất yếu.

• Ứng dụng: Nhà phố từ 3 tầng trở lên, chung cư, khách sạn thấp tầng.

Hệ thống phân phối nước tăng áp (Hydrophore)

• Cấu tạo: Sử dụng tổ hợp bơm biến tần kết hợp với bình tích áp để bơm nước trực tiếp từ bể chứa ngầm đến các thiết bị đầu cuối mà không cần bể mái.

• Ưu điểm: Áp lực nước cực mạnh và có thể tùy chỉnh chính xác; tiết kiệm không gian và tải trọng cho mái công trình.

• Nhược điểm: Tiêu thụ điện năng liên tục; chi phí bảo trì thiết bị biến tần và máy bơm cao.

• Ứng dụng: Biệt thự cao cấp, trung tâm thương mại, các tòa nhà có kiến trúc mái hiện đại.

Hệ thống phân phối nước tuần hoàn

• Cấu tạo: Thiết lập một mạch ống khép kín kết hợp bơm tuần hoàn và thiết bị điều nhiệt, liên tục luân chuyển dòng nước qua nguồn cấp nhiệt.

• Ưu điểm: Cung cấp nước nóng ngay lập tức khi mở vòi, không tốn thời gian chờ xả bỏ nước lạnh tồn trong ống.

• Nhược điểm: Chi phí vật tư (ống cách nhiệt PPR-UV) và chi phí vận hành điện năng cao.

• Ứng dụng: Hệ thống nước nóng trung tâm (Heatpump) cho khách sạn, resort, biệt thự.

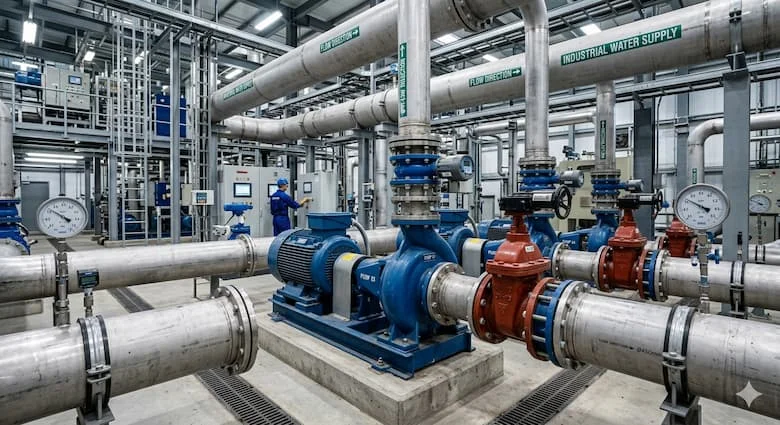

Hệ thống phân phối nước công nghiệp

• Cấu tạo: Hệ thống lưu lượng lớn bao gồm trạm bơm đầu mối, tháp làm mát (cooling tower), hệ thống lọc thô và mạng lưới ống chịu áp lực cao.

• Ưu điểm: Đảm bảo lưu lượng và tiêu chuẩn áp suất liên tục $24/7$ cho các thiết bị công nghệ.

• Nhược điểm: Chi phí đầu tư ban đầu rất lớn; yêu cầu quy trình vận hành và bảo dưỡng cực kỳ khắt khe từ kỹ thuật viên.

• Ứng dụng: Nhà máy hóa chất, dệt nhuộm, chế biến thực phẩm và các khu chế xuất.

Các Thiết Bị Quan Trọng Trong Hệ Thống Cấp Nước

Sự vận hành ổn định của toàn bộ hệ thống phụ thuộc vào sự đồng bộ của các thiết bị cấu thành. Một sai lầm phổ biến tại nhiều công trình là lựa chọn thiết bị không phù hợp với thông số kỹ thuật thực tế.

Chuyên gia khuyến cáo: Đừng bao giờ tiết kiệm chi phí cho hệ thống van và ống âm tường. Việc đục tường để sửa một chiếc van khóa bị rò rỉ có chi phí tốn kém gấp 10 lần giá trị của một chiếc van cao cấp ngay từ đầu.

So Sánh Hệ Thống Cấp Nước Dân Dụng Và Công Nghiệp

Để giúp chủ đầu tư có định hướng đúng đắn về mặt thương mại và kỹ thuật, dưới đây là bảng đối sánh trực quan giữa hai phân hệ:

Tại Sao Hệ Thống Phân Phối Nước Thường Bị Yếu Hoặc Rò Rỉ?

Nếu công trình của bạn đang gặp phải tình trạng nước chảy nhỏ giọt hoặc có hiện tượng thấm sàn, nguyên nhân thường bắt nguồn từ các yếu tố kỹ thuật sau:

• Áp lực không ổn định và hiện tượng "búa nước" (Water Hammer): Khi tắt vòi đột ngột, dòng nước đang chảy tốc độ cao bị chặn lại, tạo ra sóng áp suất va đập mạnh vào thành ống. Hiện tượng này diễn ra liên tục sẽ làm nứt vỡ các mối nối.

• Đường ống bị lão hóa và đóng cặn: Sau nhiều năm sử dụng, lòng ống PVC hoặc ống kẽm cũ bị bám cặn vôi, rỉ sét làm hẹp thiết diện dòng chảy, gây sụt giảm lưu lượng rõ rệt.

• Rò rỉ tại vị trí gioăng làm kín của van: Gioăng cao su bên trong các van chặn bị chai cứng do thời gian hoặc do tiếp xúc với nước có hàm lượng clo cao, dẫn đến hiện tượng rò rỉ nước liên tục tại trục van.

• Tính toán sai công suất máy bơm: Lắp đặt bơm có cột áp hoặc lưu lượng không đủ so với chiều cao và nhu cầu của tòa nhà.

Giải pháp xử lý triệt để:

1. Lắp đặt thêm hệ thống bơm tăng áp biến tần nếu nguồn nước bị yếu.

2. Thay thế toàn bộ hệ thống ống kẽm cũ bằng ống hàn nhiệt PPR chất lượng cao.

3. Thực hiện bảo trì, thay mới gioăng cao su hoặc thay van khóa định kỳ tại các vị trí đầu mối.

Những Sai Lầm Thường Gặp Khi Thi Công Hệ Thống Phân Phối Nước

• Chọn sai đường kính ống: Sử dụng ống quá nhỏ cho trục chính khiến dòng chảy bị bóp nghẹt, gây thiếu nước cục bộ. Ngược lại, ống quá lớn làm giảm vận tốc dòng chảy và tăng chi phí vật tư không cần thiết.

• Lắp sai chiều vận hành của van: Đặc biệt là van một chiều. Việc lắp ngược chiều van sẽ khiến toàn bộ hệ thống bị chặn đứng, gây cháy máy bơm do quá áp.

• Sử dụng vật tư kém chất lượng: Sử dụng các loại ống nhựa tái chế, van rẻ tiền không rõ nguồn gốc dẫn đến nguy cơ bục vỡ ngầm âm sàn, cực kỳ khó khăn và tốn kém khi khắc phục.

• Thiếu van khóa phân vùng: Khi một phòng vệ sinh bị hỏng vòi nước, kỹ thuật viên phải khóa toàn bộ van tổng của tòa nhà, làm gián đoạn sinh hoạt của tất cả các khu vực khác.

Hướng Dẫn Thiết Kế Hệ Thống Phân Phối Nước Hiệu Quả

Để sở hữu một hệ thống cấp thủy vận hành hoàn hảo, quy trình thiết kế cần tuân thủ nghiêm ngặt 5 bước tiêu chuẩn sau:

• Bước 1: Xác định nhu cầu và lưu lượng sử dụng: Tính toán tổng số lượng thiết bị đầu cuối (vòi sen, bồn cầu, chậu rửa...) và số lượng người sử dụng để áp dụng công thức tính lưu lượng đồng thời.

• Bước 2: Tính toán tổn thất áp lực: Xác định độ cao hình học của công trình và tổn thất áp suất do ma sát dọc đường ống, qua các đoạn co cút, van khóa.

• Bước 3: Lựa chọn đường kính ống: Dựa trên vận tốc dòng chảy kinh tế (thường từ 0.9-5m/s đối với ống đẩy) để chọn kích thước ống phù hợp.

• Bước 4: Chọn máy bơm và thiết bị áp lực: Lựa chọn bơm dựa vào hai thông số cốt lõi: Lưu lượng và Cột áp đã tính toán ở bước trên.

• Bước 5: Thiết lập phương án bảo trì dự phòng: Bố trí các vị trí van chặn, van xả cặn tại điểm thấp nhất và van xả khí tại điểm cao nhất của hệ thống.

Checklist Khi Lắp Đặt Hệ Thống Phân Phối Nước

Trước khi đưa hệ thống vào vận hành chính thức, đơn vị giám sát cần nghiệm thu theo checklist kỹ thuật dưới đây:

•  Kiểm tra áp lực nguồn nước đầu vào: Xác định chính xác thông số áp lực tĩnh của mạng lưới.

•  Đúng cao độ và kích thước vật tư: Đối chiếu toàn bộ đường kính ống, chủng loại van theo đúng bản vẽ thiết kế.

•  Thử áp chống rò rỉ (Hydrostatic Test): Bơm nước vào hệ thống, nâng áp suất lên mức gấp $1.5$ lần áp suất làm việc quy định (thường test ở mức 8-10 bar trong vòng 24 giờ), đảm bảo áp suất không sụt giảm.

•  Lắp đặt đầy đủ van khóa tổng và van phân vùng: Đảm bảo tính linh hoạt khi cần cách ly sửa chữa.

•  Kiểm tra chiều quay và dòng điện máy bơm: Đo dòng điện động cơ, đảm bảo bơm chạy đúng chiều, không có tiếng động lạ trước khi chạy tải thực tế.

Câu Hỏi Thường Gặp Về Cấp Nước

1.Hệ thống cấp nước là gì?

Hệ thống phân phối nước là mạng lưới bao gồm nguồn nước, các thiết bị động lực (máy bơm), các thiết bị điều khiển (van, đồng hồ) và hệ thống đường ống dẫn khép kín, thực hiện chức năng vận chuyển nước an toàn, liên tục từ nguồn đến các vị trí tiêu thụ.

2.Vì sao áp lực nước trong nhà bị yếu dần theo thời gian?

Hiện tượng này thường do ba nguyên nhân chính: Cặn vôi và rỉ sét tích tụ trong lòng ống gây hẹp dòng chảy; lưới lọc ở đầu các vòi nước bị nghẹt do cặn bẩn; hoặc rơ-le/bình tích áp của bơm tăng áp đã bị giảm áp suất sau thời gian dài vận hành.

3.Nên ưu tiên sử dụng loại ống nước nào cho gia đình?

Đối với hệ thống phân phối nước sạch trong nhà, ống nhựa chịu nhiệt PPR là lựa chọn tối ưu nhất hiện nay nhờ công nghệ nối hàn nhiệt đồng chất, loại bỏ hoàn toàn nguy cơ rò rỉ tại mối nối và có khả năng chịu nhiệt, chịu áp lực cao lên tới 50 năm. Đối với trục ngoại vi chôn ngầm dưới đất, nên sử dụng ống nhựa dòng HDPE nhờ tính dẻo và chịu được lún lệch địa chất tốt.

4.Tần suất kiểm tra định kỳ hệ thống phân phối nước là bao lâu?

Bạn nên tiến hành kiểm tra tổng thể hệ thống định kỳ 6 – 12 tháng/lần. Việc này bao gồm vận hành thử các van khóa (tránh bị kẹt cứng), kiểm tra áp lực bơm, vệ sinh lưới lọc đầu vòi và kiểm tra các vị trí khớp nối để phát hiện sớm các dấu hiệu rò rỉ ngầm.

Kết Luận

Một hệ thống cấp nước vận hành bền bỉ, không sự cố là kết quả của việc kết hợp giữa thiết kế chuẩn kỹ thuật, lựa chọn vật tư chính hãng và quy trình bảo trì định kỳ nghiêm ngặt. Việc chủ quan trong bất kỳ giai đoạn nào cũng đều phải trả giá bằng sự mất an toàn của công trình và chi phí tài chính phát sinh sau này.
