Hướng Dẫn Chọn Khớp Nối Ống Chuẩn Kỹ Thuật Cho Hệ Thống Công Nghiệp

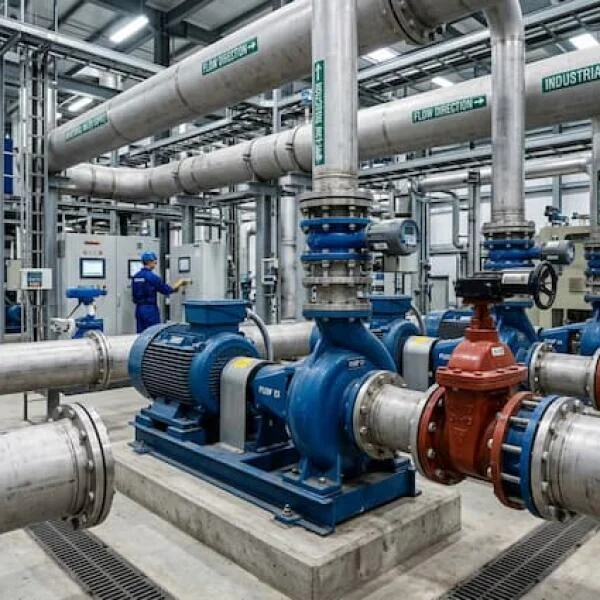

Trong quá trình vận hành thực tế tại các nhà máy, trạm bơm hay tòa nhà cao tầng, hệ thống cơ điện luôn phải đối mặt với những áp lực cơ học cực kỳ lớn. Khi máy bơm, máy nén khí khởi động, hiện tượng đường ống rung mạnh xảy ra liên tục là điều khó tránh khỏi. Xung lực này nếu tích tụ lâu ngày sẽ dẫn đến tình trạng rò rỉ tại mối nối, làm suy giảm áp suất nghiêm trọng và gây tổn thất lưu chất.

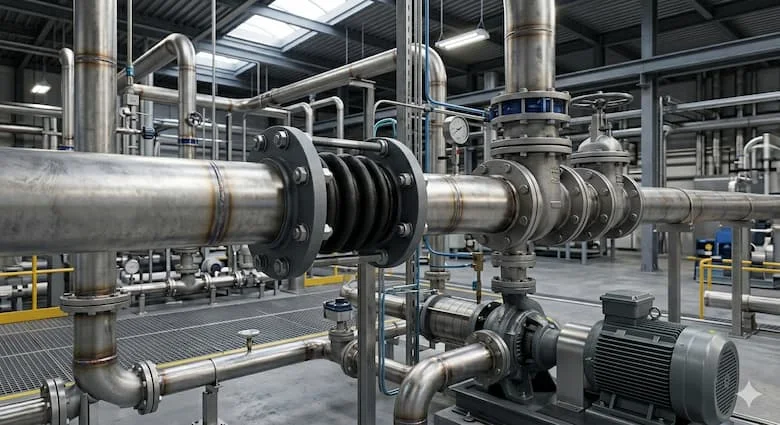

Đặc biệt, sự thay đổi liên tục của nhiệt độ môi trường và lưu chất bên trong rất dễ gây ra hiện tượng lệch tâm do giãn nở nhiệt, làm cong vênh, thậm chí nứt vỡ các đoạn ống cố định. Để giải quyết triệt để bài toán này, các kỹ sư luôn ưu tiên lắp đặt khớp nối ống tại các vị trí xung yếu. Trong hệ thống piping, dòng coupling pipe chuyên dụng này đóng vai trò như một "bộ giảm chấn" cơ học và bù sai lệch hình học. Đây chính là giải pháp cốt lõi giúp toàn bộ khớp nối đường ống và mạng lưới phân phối lưu chất vận hành ổn định, an toàn và bền bỉ theo thời gian.

Khớp Nối Ống Là Gì?

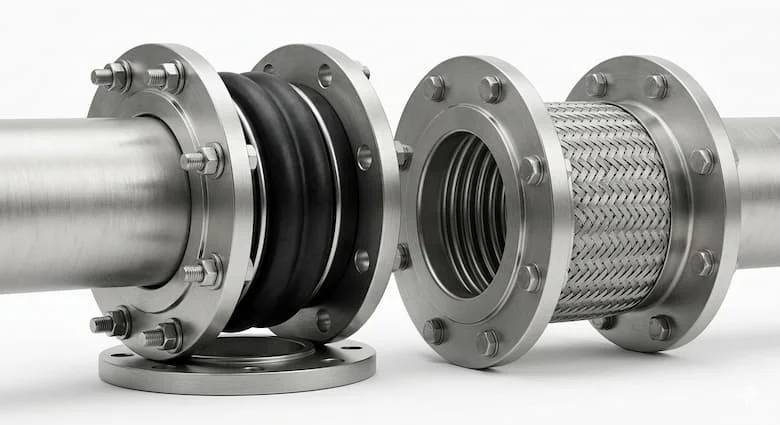

Khớp nối ống là một loại phụ kiện cơ khí chuyên dụng được sử dụng để liên kết hai đoạn ống hoặc kết nối đường ống với các thiết bị công nghiệp như máy bơm, van, máy nén và bồn chứa. Ngoài chức năng kết nối cơ học thông thường, thiết bị này còn sở hữu các tính năng kỹ thuật quan trọng bao gồm: giảm rung động từ thiết bị truyền sang ống, bù giãn nở nhiệt trục/vòng, và chống lệch tâm hình học phát sinh trong quá trình thi công hoặc sụt lún nền móng.

Nguyên Lý Hoạt Động Của Khớp Nối Ống

Về mặt kỹ thuật, nguyên lý hoạt động của phụ kiện này phụ thuộc vào cấu tạo và phương thức liên kết để tạo ra một mối nối vừa chắc chắn vừa linh hoạt. Các dòng khớp nối hiện nay ứng dụng nhiều cơ chế liên kết đa dạng để tích hợp vào hệ thống:

• Kết nối ren: Thích hợp cho các đường ống kích thước nhỏ, áp lực trung bình, lắp đặt nhanh chóng.

• Kết nối mặt bích: Mang lại khả năng chịu lực vượt trội, phân bố đều ứng suất, dễ tháo dỡ bảo dưỡng cho ống lớn.

• Kết nối hàn: Tạo ra mối nối cố định tuyệt đối kín khít, chuyên dụng cho hệ thống áp suất rất cao hoặc lưu chất nguy hiểm.

• Kết nối rắc co / nối nhanh: Tối ưu hóa thời gian thi công, cho phép tháo lắp linh hoạt bằng tay hoặc dụng cụ cầm tay đơn giản.

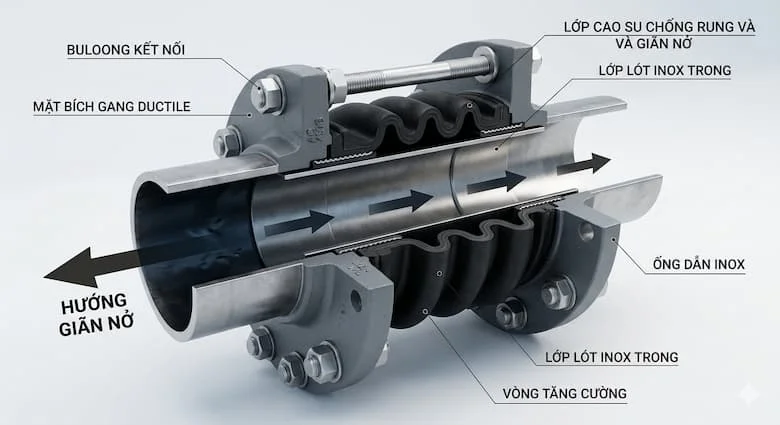

Bên cạnh kết cấu cơ khí, khả năng hấp thụ rung động và giãn nở của thiết bị phụ thuộc lớn vào phần thân biến dạng (màng cao su hoặc ống uốn sóng inox). Khi dòng lưu chất thay đổi áp suất hoặc nhiệt độ làm đường ống co ngót, phần thân linh hoạt này sẽ co giãn hoặc chuyển vị góc để triệt tiêu ngoại lực tác động lên thành ống cố định. Song song đó, vai trò của gioăng làm kín (chế tạo từ EPDM, NBR hoặc PTFE) là yếu tố quyết định giúp ngăn chặn hoàn toàn hiện tượng rò rỉ lưu chất ra môi trường bên ngoài, ngay cả khi khớp nối đang thực hiện biến dạng liên tục.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Khớp Nối Ống

Insight ngành: Rất nhiều hệ thống vận hành gặp sự cố rò rỉ hoặc rách, vỡ khớp nối chỉ sau vài tuần sử dụng do nhà thầu chọn sai vật liệu gioăng hoặc sai tiêu chuẩn áp suất mặt bích.

Để tránh những thiệt hại về kinh tế và an toàn, kỹ sư cần kiểm tra kỹ các thông số sau:

• Kích thước định danh (Size): Phổ biến rộng rãi từ DN15 – DN500 hoặc lớn hơn tùy dự án. Kích thước này phải đồng bộ hoàn toàn với đường kính ngoài của ống.

• Áp suất làm việc (Pressure): Phải chọn đúng dải áp suất vận hành, thường gặp là PN10 (10 bar) hoặc PN16 (16 bar). Nếu áp suất hệ thống vượt quá giới hạn PN, khớp nối sẽ bị biến dạng vĩnh viễn.

• Vật liệu chế tạo: Lựa chọn linh hoạt giữa Cao su, Inox, Gang, hoặc PVC tùy thuộc vào tính chất hóa học của lưu chất đi qua.

• Kiểu kết nối và Nhiệt độ: Xác định hệ thống dùng kết nối Ren hay Mặt bích (tiêu chuẩn JIS, ANSI, DIN) và dải nhiệt độ làm việc thực tế (nước lạnh, nước nóng hay hơi quá nhiệt) để chọn dòng khớp phù hợp.

So Sánh Khớp Nối Mềm Và Khớp Nối Cứng

Bảng đối sánh dưới đây giúp người dùng thương mại và kỹ sư phân biệt rõ công năng để đưa ra quyết định mua sắm chính xác:

Tại Sao Đường Ống Dễ Bị Rung Hoặc Rò Rỉ?

Hiện tượng đường ống bị rung lắc mạnh, phát ra tiếng ồn khó chịu hoặc rỉ nước tại các mặt bích là bài toán nan giải. Nguyên nhân gốc rễ thường do:

• Không dùng khớp nối phù hợp: Lắp đặt ống cứng hoàn toàn từ bơm ra hệ thống mà không có đoạn chuyển tiếp đàn hồi để ngắt rung động cơ học.

• Áp lực thay đổi liên tục: Sự đóng mở đột ngột của các dòng van công nghiệp tạo ra hiện tượng búa nước, sinh xung lực mạnh làm lỏng các mối nối.

• Sai kỹ thuật lắp đặt: Hai đầu ống bị lệch tâm quá lớn nhưng thợ thi công vẫn dùng lực cưỡng bức để siết bu-lông, gây ứng suất uốn phá hủy khớp.

• Chọn sai vật liệu gioăng làm kín: Dùng gioăng cao su thường cho đường ống dẫn dầu hoặc hóa chất, khiến gioăng bị trương nở, mủn thối và mất khả năng làm kín.

Dấu hiệu nhận biết sớm: Xuất hiện vệt muối đóng cặn hoặc ẩm ướt tại các mối nối bích, ống có hiện tượng võng hoặc rung lắc có thể nhìn thấy bằng mắt thường.

Cách xử lý hiệu quả: Cần tiến hành xả áp hệ thống, căn chỉnh lại độ đồng tâm của hai đầu ống, thay thế gioăng mới chịu dầu/hóa chất phù hợp và bắt buộc chèn thêm các cụm khớp nối mềm tại đầu ra của các thiết bị phát sinh rung động.

Những Sai Lầm Thường Gặp Khi Chọn Khớp Nối

Để không lãng phí ngân sách vật tư, quý khách hàng cần đặc biệt lưu ý tránh các sai sót phổ biến sau:

1. Chọn sai kích thước DN: Mua khớp nối dựa trên ước lượng mắt thường mà không đo đạc chính xác đường kính ngoài và tiêu chuẩn độ dày của ống.

2. Dùng sai môi trường lưu chất: Lắp đặt khớp nối cao su tự nhiên cho đường ống dẫn hóa chất ăn mòn, dẫn đến việc thân cao su bị phá hủy chỉ sau vài ngày.

3. Không tính đến tổng độ giãn nở nhiệt: Khi đường ống quá dài, độ giãn nở vượt quá hành trình cho phép của một khớp nối đơn nhưng không lắp thêm khớp nối bù hoặc giá đỡ cố định.

4. Bỏ qua tiêu chuẩn mặt bích: Mua khớp nối tiêu chuẩn JIS lắp vào đường ống tiêu chuẩn ANSI, dẫn đến hệ quả các lỗ xỏ bu-lông không trùng khớp nhau.

Hướng Dẫn Chọn Khớp Nối Phù Hợp

Hãy áp dụng quy trình 5 bước tiêu chuẩn dưới đây để lựa chọn được sản phẩm tối ưu nhất cho công trình của bạn:

• Bước 1: Xác định loại lưu chất: Lưu chất là nước sạch, nước thải, nước thải hóa chất, dầu hay hơi nóng? Điều này quyết định việc chọn thân cao su EPDM, NBR hay inox 316.

• Bước 2: Kiểm tra áp suất và nhiệt độ: Ghi nhận áp suất hoạt động tối đa (bar) và nhiệt độ đỉnh của hệ thống để chọn phân khúc áp lực phù hợp (PN10, PN16, PN25).

• Bước 3: Chọn vật liệu phù hợp: Quyết định chọn dòng khớp nối mềm (cao su, inox) cho hệ thống cần khử rung hoặc khớp nối cứng (gang, thép) cho hệ thống cần độ định vị cao.

• Bước 4: Chọn kiểu kết nối: Lựa chọn kết nối lắp ren cho đường ống kích thước nhỏ (dưới DN50) và lắp mặt bích cho đường ống lớn (từ DN50 trở lên).

• Bước 5: Kiểm tra tiêu chuẩn đường ống: Xác định rõ tiêu chuẩn mặt bích hiện tại của hệ thống (JIS 10K, DIN PN16, ANSI Class 150) để đảm bảo độ đồng bộ tuyệt đối khi lắp ráp.

Checklist Trước Khi Lắp Đặt Khớp Nối

Trước khi tiến hành siết bu-lông và vận hành thử nghiệm, kỹ sư giám sát và thợ lắp đặt cần tuân thủ nghiêm ngặt checklist kỹ thuật sau:

•  Đúng kích thước DN: Xác số thông số ký hiệu đúc nổi trên thân khớp nối trùng khớp với thiết kế.

•  Đúng áp suất PN: Đảm bảo áp suất danh định của khớp nối lớn hơn hoặc bằng áp suất làm việc lớn nhất của bơm.

•  Kiểm tra gioăng kín: Bề mặt gioăng phẳng, không bị rách, xước hoặc bám dị vật cơ học.

•  Căn chỉnh đồng tâm: Khoảng cách giữa hai mặt bích ống phải nằm trong phạm vi co giãn cho phép của khớp nối, không được kéo căng quá mức.

•  Test áp trước vận hành: Tiến hành thử áp lực tĩnh (Hydrostatic test) toàn hệ thống ở mức 1.5 lần áp suất làm việc để kiểm tra độ kín của mối nối trước khi đưa vào vận hành chính thức.

Câu Hỏi Thường Gặp Về Khớp Nối Ống

1.Khớp nối ống dùng để làm gì?

Thiết bị dùng để liên kết các đoạn ống lại với nhau, đồng thời thực hiện chức năng giảm rung động, triệt tiêu tiếng ồn và bù đắp các sai lệch hình học do giãn nở nhiệt.

2.Khi nào nên dùng khớp nối mềm?

Nên sử dụng khớp nối mềm khi hệ thống đường ống được kết nối trực tiếp với các thiết bị phát sinh rung động mạnh (máy bơm, máy nén khí) hoặc trên các tuyến ống dài chịu ảnh hưởng lớn bởi sự thay đổi nhiệt độ môi trường.

3.Khớp nối inox có ưu điểm gì?

Dòng khớp nối này có khả năng chịu nhiệt độ siêu cao, chịu áp lực lớn và kháng ăn mòn hóa chất tuyệt vời, đảm bảo an toàn tuyệt đối cho các môi trường lưu chất khắc nghiệt như hơi nóng hoặc axit.

4.Có những kiểu kết nối nào?

Các kiểu kết nối phổ biến bao gồm nối ren, nối mặt bích, nối hàn và các dạng khớp nối nhanh bằng ngàm khóa.

5.Khớp nối có dùng cho hơi nóng được không?

Có thể dùng được, nhưng bắt buộc phải lựa chọn dòng khớp nối bằng inox uốn sóng chịu nhiệt, tuyệt đối không sử dụng khớp nối cao su thông thường cho hệ thống hơi nóng vì cao su sẽ bị biến tính và phá hủy nhanh chóng.

Kết Luận

Việc lựa chọn đúng chủng loại khớp nối ống không chỉ giúp đảm bảo mối liên kết cơ học chắc chắn mà còn là giải pháp căn cơ để giảm rung và bù giãn nở, từ đó bảo vệ các thiết bị đắt tiền như máy bơm, van công nghiệp và tăng tuổi thọ hệ thống tổng thể.
