Giải Pháp Tối Ưu Hóa Tự Động Hóa Với Motor Van Công Nghiệp Chất Lượng Cao

Trong kỷ nguyên công nghiệp 4.0, xu hướng chuyển dịch từ vận hành thủ công sang tự động hóa là yếu tố sống còn của doanh nghiệp. Để kiểm soát dòng chảy lưu chất một cách chính xác, an toàn và đồng bộ với hệ thống điều khiển trung tâm, dòng thiết bị motor van ( hay gọi là van điều khiển điện) đã trở thành sự lựa chọn hàng đầu của các kỹ sư cơ điện.

Bài viết này sẽ phân tích sâu sắc từ kiến thức nền tảng, nguyên lý vận hành cho đến cẩm nang lựa chọn thiết bị giúp tối ưu hiệu suất và tiết kiệm chi phí vận hành cho doanh nghiệp của bạn.

Motor Van Là Gì?

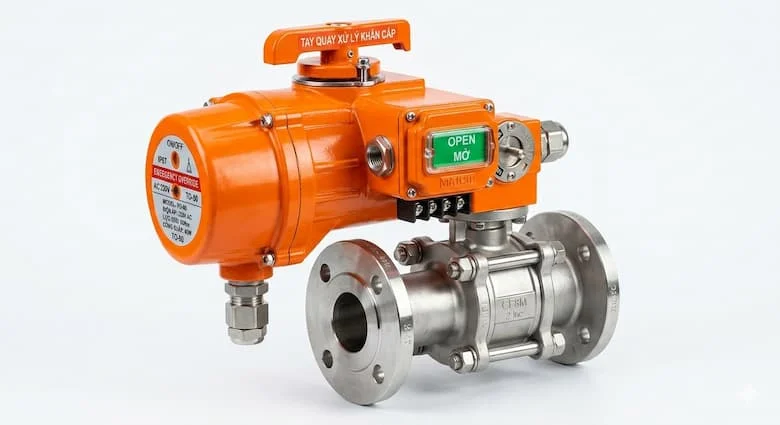

Định nghĩa: Motor van là một thiết bị cơ điện hoàn chỉnh, được kết hợp giữa một thân van công nghiệp tiêu chuẩn và một bộ truyền động điện (Electric Actuator) nhằm tự động hóa hoàn toàn quy trình đóng, mở hoặc điều tiết lưu lượng dòng chảy của lưu chất trong đường ống.

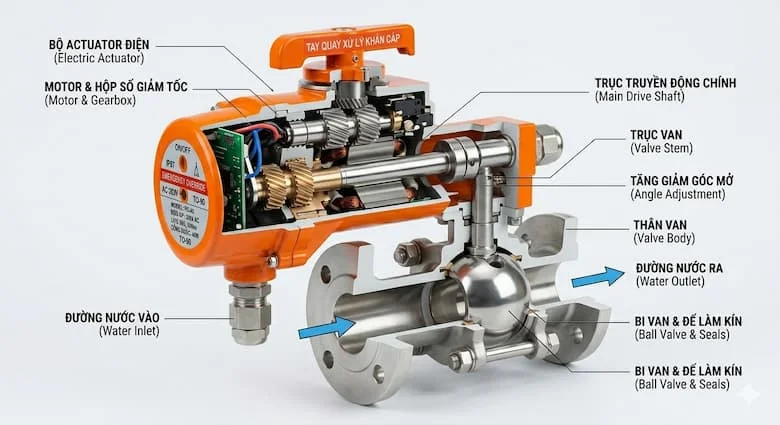

Đoạn định nghĩa ngắn gọn trên giúp làm rõ bản chất kỹ thuật của thiết bị. Về mặt cấu trúc, một bộ van điện tiêu chuẩn luôn được cấu thành từ 4 bộ phận cốt lõi:

• Thân van (Valve Body): Phần tiếp xúc trực tiếp với lưu chất, có thể là van bi, van bướm, van cổng hoặc van cầu.

• Bộ motor điện (Electric Actuator): Động cơ chính chịu trách nhiệm chuyển đổi điện năng thành cơ năng chuyển động xoay hoặc tịnh tiến.

• Bộ điều khiển (Controller): Bo mạch tiếp nhận, xử lý tín hiệu điều khiển đầu vào và xuất tín hiệu phản hồi (Feedback).

• Trục truyền động (Stem): Thanh kim loại truyền lực từ motor điện để làm xoay hoặc di chuyển đĩa van bên trong thân van.

Nguyên Lý Hoạt Động Của Van Điều Khiển Điện

Về nguyên tắc cơ học, khi nguồn điện (điện áp xoay chiều hoặc một chiều) được cấp vào bộ truyền động, motor điện bên trong sẽ quay và tạo ra một mô-men xoắn lớn thông qua hệ thống bánh răng giảm tốc. Mô-men xoắn này truyền động trực tiếp đến trục van, làm dịch chuyển vị trí của đĩa van hoặc bi van để đóng hoặc mở dòng lưu chất.

Dựa trên nhu cầu công nghệ, thiết bị được phân chia theo hai cơ chế điều khiển chính:

• Điều khiển On/Off: Van chỉ vận hành ở hai trạng thái duy nhất là đóng hoàn toàn hoặc mở hoàn toàn. Khi chạy hết hành trình, công tắc hành trình bên trong sẽ tự động ngắt điện để bảo vệ motor.

• Điều khiển tuyến tính (Modulating): Motor nhận tín hiệu analog để điều khiển góc mở của van một cách mịn màng theo tỷ lệ phần trăm. Cơ chế này luôn đi kèm bộ phản hồi tín hiệu (Feedback) giúp gửi trạng thái góc mở thực tế về tủ trung tâm theo thời gian thực.

Các Loại Van Điều Khiển Điện Phổ Biến Hiện Nay

Để ứng dụng chính xác cho từng loại lưu chất và áp suất, các nhà sản xuất đã thiết kế ra nhiều chủng loại van điện khác nhau:

Van điều khiển điện bi (Motorized Ball Valve)

• Cấu tạo: Thân van sử dụng một viên bi kim loại có lỗ xuyên tâm, kết hợp với motor điện xoay góc $90^\circ$.

• Ưu nhược điểm: Độ kín khít cực cao, tổn thất áp suất khi mở hoàn toàn bằng không. Tuy nhiên, thời gian đóng mở thường chậm hơn van điện từ và có giá thành cao hơn ở kích thước lớn.

• Khả năng điều khiển: Phù hợp nhất cho đóng mở On/Off, có thể dùng tuyến tính cho các size nhỏ.

• Ứng dụng: Hệ thống cấp nước sạch, đường ống khí nén, hóa chất có áp lực cao.

Van điều khiển điện bướm (Motorized Butterfly Valve)

• Cấu tạo: Cánh van là một đĩa tròn xoay quanh trục vuông góc với dòng chảy, điều khiển bởi motor điện.

• Ưu nhược điểm: Thiết kế nhỏ gọn, trọng lượng nhẹ, giá thành rẻ ở các kích cỡ đường ống lớn (từ DN50 trở lên). Nhược điểm là đĩa van nằm giữa dòng chảy nên gây cản trở và tổn thất áp suất nhẹ.

• Khả năng điều khiển: Vận hành tốt cả On/Off và tuyến tính tiết lưu lượng.

• Ứng dụng: Hệ thống Chiller, tháp giải nhiệt (Cooling Tower), đường ống cấp thoát nước công nghiệp quy mô lớn.

Van điều khiển điện tuyến tính & Van điều khiển tuyến tính

• Cấu tạo: Thường sử dụng thân van cầu (Globe valve) kết hợp bộ truyền động điện tuyến tính nhận tín hiệu điều khiển thông minh.

• Ưu nhược điểm: Khả năng điều tiết lưu lượng và áp suất đạt độ chính xác gần như tuyệt đối, chịu nhiệt độ và áp suất cực cao. Điểm hạn chế duy nhất là chi phí đầu tư lớn và lắp đặt phức tạp.

• Khả năng điều khiển: Chuyên dụng cho điều khiển tuyến tính điều tiết theo tỷ lệ.

• Ứng dụng: Hệ thống lò hơi, điều khiển nhiệt độ hơi nóng, nhà máy chế biến thực phẩm, nước giải khát.

Van điều khiển điện ON/OFF

• Cấu tạo: Tích hợp motor truyền động có công tắc hành trình cố định ở 2 vị trí biên.

• Ưu nhược điểm: Giá thành hợp lý, độ bền cơ học cao, dễ dàng đấu nối mạch điện. Tuy nhiên, không thể dùng để điều tiết lưu lượng.

• Khả năng điều khiển: Chỉ đóng hoặc mở hoàn toàn.

• Ứng dụng: Đường ống xả cặn, van chặn an toàn, hệ thống PCCC.

Thông Số Kỹ Thuật Quan Trọng Khi Chọn Van Điều Khiển Điện

Việc lựa chọn sai thông số kỹ thuật là nguyên nhân hàng đầu khiến hệ thống vận hành không ổn định, cháy motor hoặc hư hỏng thiết bị vệ sinh phụ trợ. Khi chọn mua sản phẩm, bạn cần đặc biệt lưu ý các thông số sau:

• Điện áp nguồn cấp: Cần xác định rõ hạ tầng điện lưới tại vị trí lắp đặt để chọn loại motor phù hợp: 24V (an toàn cao, thích hợp cho vị trí ẩm ướt), 220V (phổ biến nhất cho dân dụng và công nghiệp nhẹ), hoặc 380V (dành cho các dòng van siêu lớn trong công nghiệp nặng).

• Mô-men xoắn (Torque): Lực kéo của motor. Mô-men xoắn của motor phải luôn lớn hơn mô-men lực ma sát thực tế của thân van từ 20%-30% để đảm bảo van đóng mở mượt mà khi chịu áp lực dòng chảy.

• Thời gian đóng mở: Dao động từ vài giây đến vài chục giây tùy dòng van. Hệ hơi nóng cần đóng mở nhanh để bảo vệ, trong khi hệ thống nước cần đóng mở chậm để tránh hiện tượng "búa nước".

• Tiêu chuẩn chống nước chống bụi: Bắt buộc phải đạt từ IP67 (chống bụi hoàn toàn, chịu ngập nước tạm thời) hoặc IP68 (chịu ngập nước liên tục dưới áp lực) nếu lắp đặt ngoài trời hoặc trong hầm bơm ẩm ướt.

• Kiểu kết nối đường ống: Kết nối dạng Ren (áp dụng cho các đường ống nhỏ hoặc kết nối mặt bích.

So Sánh Van Điều Khiển Điện Và Van Điều Khiển Khí Nén

Đây là hai giải pháp tự động hóa phổ biến nhất trong công nghiệp. Bảng so sánh dưới đây giúp bạn có góc nhìn commercial rõ ràng trước khi quyết định đầu tư:

Lời khuyên từ chuyên gia: Nếu nhà máy của bạn đã có sẵn hệ thống đường ống khí nén trung tâm và cần tốc độ đóng mở cực nhanh, hãy chọn van khí nén. Nếu hệ thống trải dài, khoảng cách xa và ưu tiên sự gọn gàng, tiết kiệm chi phí hạ tầng ban đầu, motor van chính là chân ái.

Tại Sao Van Điều Khiển Điện Hay Bị Hỏng?

Dù có độ bền cao, thiết bị vẫn có thể gặp sự cố nếu vận hành và bảo trì sai cách. Dưới đây là các nguyên nhân phổ biến và giải pháp phòng tránh:

• Nước xâm nhập vào bộ điện: Do thợ kỹ thuật siết ốc nắp hộp điện không chặt hoặc luồn dây cáp từ dưới lên khiến nước mưa chảy ngược vào trong. Dấu hiệu: Chập cháy mạch điều khiển, motor không quay. Phòng tránh: Luôn quay đầu luồn dây xuống dưới, siết chặt gioăng cao su của hộp điện.

• Quá tải mô-men xoắn do kẹt cơ khí: Lưu chất có nhiều tạp chất bẩn, rác bám vào cánh van gây kẹt cứng. Khi motor cố quay sẽ dẫn đến hiện tượng quá tải, om cuộn dây và cháy động cơ. Phòng tránh: Lắp thêm lọc chữ Y (Y-Strainer) ở phía trước van để loại bỏ rác.

• Cấp sai điện áp nguồn: Đấu nối nguồn điện 220V vào motor có bo mạch 24V gây nổ bo mạch ngay lập tức. Phòng tránh: Luôn đo đạc và kiểm tra nhãn thông số trên thân motor trước khi cấp điện.

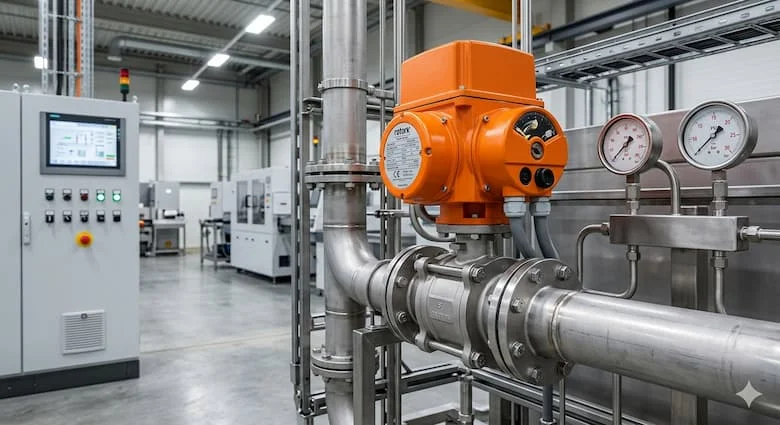

Van Điều Khiển Điện Được Ứng Dụng Trong Những Hệ Thống Nào?

Nhờ tính linh hoạt, dòng van điều khiển điện (đặc biệt là dạng electric actuator valve) được ứng dụng sâu rộng trong nhiều lĩnh vực:

1. Hệ thống HVAC & Chiller: Điều tiết lưu lượng nước lạnh đến các tháp giải nhiệt (cooling tower) và các bộ AHU/FCU để kiểm soát nhiệt độ tòa nhà.

2. Hệ thống cấp nước sạch: Quản lý đóng mở phân vùng tại các trạm bơm, nhà máy nước đô thị.

3. Hệ thống hơi nóng (Steam): Kiểm soát áp suất và nhiệt độ trong các lò sấy, nồi hơi công nghiệp.

4. Nhà máy tự động hóa: Các dây chuyền sản xuất hóa chất, bia rượu, dệt nhuộm cần định lượng dòng chảy chính xác.

5. Hệ thống PCCC: Kích hoạt mở nước từ xa cho các khu vực xảy ra hỏa hoạn khi nhận tín hiệu từ tủ trung tâm báo cháy.

Những Sai Lầm Khi Chọn Van Điều Khiển Điện

• Không kiểm tra kỹ kiểu điều khiển: Mua nhầm van On/Off về để làm nhiệm vụ điều tiết tuyến tính, dẫn đến việc thiết bị không thể sử dụng được cho hệ thống công nghệ.

• Bỏ qua tiêu chuẩn chống nước IP: Lắp đặt van chuẩn IP65 ở môi trường ngập nước hoặc ngoài trời mưa, làm thiết bị hư hỏng chỉ sau vài tuần sử dụng.

• Chọn mua hàng rẻ, không rõ nguồn gốc: Sử dụng motor có nhông truyền động bằng nhựa tái chế thay vì nhông hợp kim, khiến các răng số bị mẻ, trượt chỉ sau một thời gian ngắn vận hành áp lực cao.

Hướng Dẫn Chọn Van Điều Khiển Điện Phù Hợp

Để chọn được thiết bị chuẩn xác nhất, kỹ sư cơ điện nên thực hiện theo quy trình 5 bước sau:

• Bước 1: Xác định loại lưu chất và tính chất hóa lý: Nước sạch, nước thải, hóa chất ăn mòn hay hơi nóng? Lưu chất ăn mòn bắt buộc phải dùng thân van inox; nước sạch dùng thân van đồng hoặc gang.

• Bước 2: Kiểm tra thông số áp suất và nhiệt độ lớn nhất: Đảm bảo thân van chịu được áp lực tối đa (PN10, PN16, PN25) và nhiệt độ môi chất trong đường ống.

• Bước 3: Tính toán mô-men xoắn cần thiết: Đo kích thước van và áp lực dòng để chọn bộ điện có lực kéo dư tải an toàn.

• Bước 4: Xác định điện áp nguồn và tín hiệu điều khiển: Chọn nguồn 24V, 220V hay 380V? Xác định rõ hệ thống dùng điều khiển On/Off hay tuyến tính.

• Bước 5: Đánh giá môi trường lắp đặt thực tế: Lựa chọn tiêu chuẩn IP phù hợp và trang bị thêm mái che nếu lắp đặt thiết bị hoàn toàn ngoài trời.

Checklist Trước Khi Lắp Đặt Van Điều Khiển Điện

Hãy chắc chắn rằng kỹ thuật viên của bạn đã tích vảo tất cả các ô dưới đây trước khi bấm nút vận hành:

•  Kiểm tra nguồn điện: Dùng đồng hồ đo vạn năng xác định điện áp thực tế trùng khớp với thông số trên motor.

•  Xác định đúng chiều dòng chảy: Đối chiếu mũi tên trên thân van trùng với hướng đi của dòng lưu chất.

•  Kiểm tra độ kín khít của gioăng hộp điện: Đảm bảo gioăng cao su không bị lệch, các nút luồn dây được siết chặt chống nước.

•  Thử nghiệm đóng mở bằng tay (Manual Override): Dùng lục giác hoặc tay quay cơ kèm theo để test thử hành trình xem van có bị kẹt cơ khí hay không trước khi chạy điện.

•  Kiểm tra kết nối dây tín hiệu điều khiển: Đảm bảo dây feed back và dây nhận tín hiệu analog đấu đúng sơ đồ mạch của nhà sản xuất

Câu Hỏi Thường Gặp Về Van Điều Khiển Điện

1.Motor van là gì?

Motor van là sự kết hợp giữa một dòng van công nghiệp cơ khí truyền thống và bộ truyền động chạy bằng motor điện, giúp tự động hóa quá trình đóng, mở hoặc điều tiết lưu lượng dòng chảy thông qua tín hiệu điều khiển từ xa.

2.Có thể đóng mở van điều khiển điện bằng tay khi bị mất điện không?

Có. Hầu hết các dòng van điều khiển điện công nghiệp cao cấp hiện nay đều được tích hợp cơ chế đóng mở bằng tay (Manual Override) bằng vô lăng hoặc lục giác, giúp kỹ thuật viên dễ dàng xử lý đóng/mở van trong các tình huống khẩn cấp hoặc khi mất điện lưới.

3.Sự khác biệt cốt lõi giữa van điều khiển điện tuyến tính và On/Off là gì?

Van On/Off chỉ có hai trạng thái hoạt động là mở hết hoặc đóng hết. Trong khi đó, dòng van tuyến tính có thể dừng tại bất kỳ góc mở mong muốn nào từ 0-90 độ để điều tiết chính xác áp suất, lưu lượng của dòng lưu chất chảy qua ống.

Kết Luận

Motor van để đảm bảo hệ thống tự động hóa của bạn vận hành liên tục, không gặp sự cố, quy tắc cốt lõi là chọn đúng điện áp, đủ mô-men xoắn và phù hợp với môi trường sử dụng. Việc tính toán kỹ lưỡng ngay từ khâu thiết kế sẽ giúp doanh nghiệp tiết kiệm hàng trăm triệu đồng chi phí bảo trì và tránh được rủi ro dừng máy dây chuyền sản xuất.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về motor van  .
