Van cổng DN65: Biện pháp đóng ngắt tối ưu cho hệ thống đường ống công nghiệp

Trong việc vận hành hệ thống cơ điện (ME), quản lý chất lưu hay phòng cháy chữa cháy, các kỹ sư luôn phải đối mặt với bài toán tối ưu hóa lưu lượng dòng chảy. Khi hệ thống đường ống đạt đến kích cỡ trung bình, nhu cầu đóng mở các dòng chất lưu có lưu lượng lớn trở thành một thách thức. Ở quy mô này, các dòng van bi thông thường không còn phù hợp do kích thước lớn sẽ khiến chi phí sản xuất và lực vận hành tay quay tăng lên quá mức, đồng thời đường ống công nghiệp luôn yêu cầu độ kín khít rất cao để tránh thất thoát áp suất.

Nếu người thiết kế cố tình sử dụng các dòng van nhỏ hoặc tiết diện hẹp, hệ thống sẽ ngay lập tức gặp phải hiện tượng tụt áp nghiêm trọng, làm giảm hiệu suất tổng thể. Ngược lại, việc chọn van không đúng chủng loại vật liệu chịu lực sẽ dẫn đến hiện tượng rò rỉ, gây mất an toàn vận hành.

Để giải quyết triệt để vấn đề này, van cổng DN65 xuất hiện như một mắt xích công nghệ không thể thay thế. Với thiết kế dòng chảy thẳng thông minh, dòng van cửa DN65 này đã và đang là lựa chọn hàng đầu cho các hệ thống cấp thoát nước, điều hòa thông gió (HVAC) và mạng lưới phòng cháy chữa cháy (PCCC). Sở hữu cấu trúc cơ học mạnh mẽ, gate valve DN65 chính là giải pháp kinh tế và kỹ thuật tối ưu, đảm bảo an toàn tuyệt đối cho mọi công trình.

Van cổng DN65 là gì?

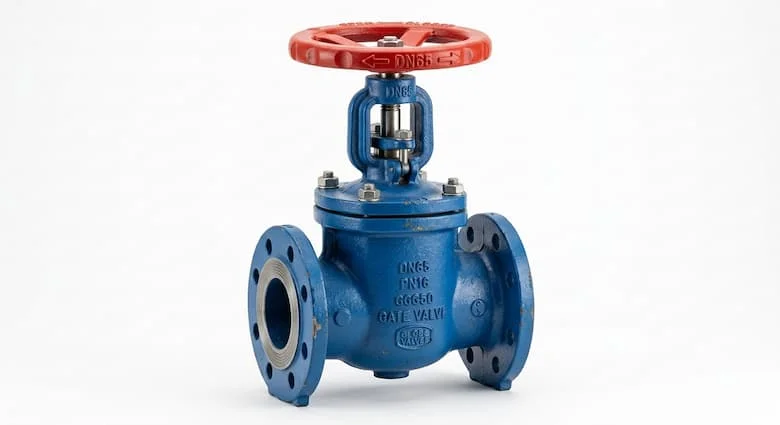

Van cổng DN65 là thiết bị đóng mở dòng chảy trong hệ thống đường ống có kích thước danh nghĩa DN65, thường dùng cho nước, hơi, khí và hệ thống công nghiệp.

Xét theo các quy chuẩn cơ khí quốc tế, ký hiệu DN65 (Diameter Nominal) đại diện cho đường kính danh nghĩa của van là 65mm. Khi quy đổi ra hệ inch tiêu chuẩn phương Tây, kích thước này tương đương với khoảng 2.5 inch, định vị dòng van này vào nhóm đường ống có lưu lượng trung bình trong cả dân dụng và công nghiệp.

Chức năng cốt lõi của thiết bị là thực hiện chu trình đóng ngắt hoàn toàn lưu chất ra khỏi một phân đoạn đường ống cố định. Điểm cộng lớn nhất của kết cấu van cửa là khả năng giải phóng hoàn toàn không gian lòng ống khi mở, từ đó giúp giảm tổn thất áp lực và duy trì tốc độ dòng chảy ở mức tối đa mà không gây ra các vùng xoáy cản trở.

Nguyên lý hoạt động của van cổng DN65

Cơ chế vận hành của thiết bị dựa trên chuyển động tịnh tiến lên xuống của đĩa van theo phương vuông góc với hướng dòng chảy. Khi người vận hành tiến hành xoay tay quay (vô lăng) theo chiều kim đồng hồ hoặc ngược lại, trục ty van nâng/hạ đĩa van di chuyển bên trong thân van. Ở trạng thái mở hoàn toàn, đĩa van mở hoàn toàn khỏi dòng chảy, rút hết lên phần nắp van, trả lại một lòng ống thông suốt 100%.

Có một nguyên lý kỹ thuật tối quan trọng cần lưu ý: Van cổng không dùng để điều tiết lưu lượng. Thiết bị này được tối ưu hóa chỉ cho hai trạng thái: đóng hoàn toàn hoặc mở hoàn toàn.

Tại sao van cổng ít gây tụt áp? Câu trả lời nằm ở thiết kế không vật cản khi mở, dòng lưu chất không phải chuyển hướng như van cầu hay đi qua tiết diện hẹp. Vì sao không nên mở bán phần? Nếu bạn cố tình giữ đĩa van ở vị trí lơ lửng để chỉnh lưu lượng, động năng cực lớn của dòng lưu chất tốc độ cao sẽ va đập liên tục vào đĩa van. Điều này gây ra hiện tượng rung và mài mòn đĩa van, làm biến dạng bề mặt làm kín (gioăng/bệ đỡ) và khiến van nhanh chóng bị rò rỉ, hư hỏng.

Các loại van cổng DN65 phổ biến hiện nay

Để đáp ứng các điều kiện làm việc đa dạng từ nước sạch, nước thải cho đến hóa chất, dòng sản phẩm này được đa dạng hóa thành nhiều chủng loại kết cấu:

• Van cổng ty nổi DN65: Đặc trưng bởi phần ty van (trục van) sẽ trồi lên cao khi mở van. Kết cấu này giúp kỹ sư dễ quan sát trạng thái đóng/mở bằng mắt thường từ xa, cực kỳ ưu tiên dùng trong công nghiệp và các phòng máy trung tâm.

• Van cổng ty chìm DN65: Trục van được giấu cố định bên trong thân và không thay đổi chiều cao khi vận hành. Thiết kế này mang lại phom dáng cực kỳ gọn gàng, tiết kiệm không gian và là lựa chọn phổ biến cho hệ thống nước ngầm hoặc không gian hẹp.

• Van cổng gang DN65: Thường cấu tạo từ gang cầu hoặc gang xám, đĩa van bọc cao su chịu lực. Dòng van này có giá tốt, độ bền cơ học cao, chuyên dùng cho nước sạch và PCCC.

• Van cổng inox DN65: Chế tạo từ vật liệu thép không gỉ cao cấp (SUS304 hoặc SUS316), có đặc tính chống ăn mòn hóa học tuyệt đối, chuyên dùng cho hóa chất hoặc ngành thực phẩm.

• Van cổng đồng DN65: Thường sử dụng kiểu nối ren, dùng quy mô nhỏ hoặc các nhánh ống phụ cận, có khả năng chịu nhiệt tương đối tốt.

Dưới đây là bảng so sánh trực quan các dòng van phổ biến:

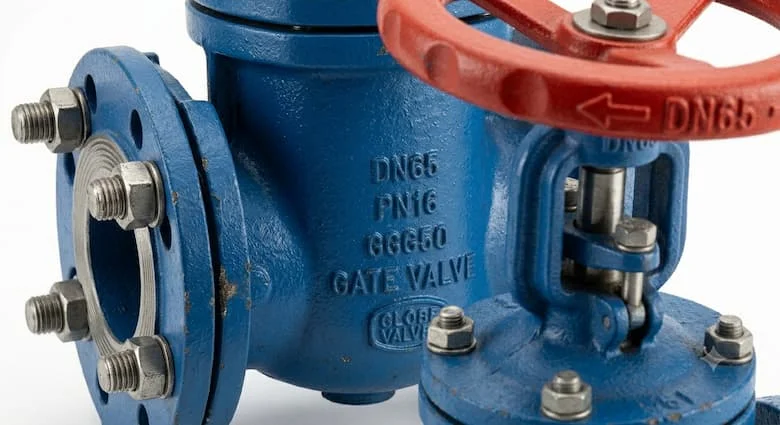

Thông số kỹ thuật van cổng DN65

Việc nắm rõ các thông số kỹ thuật là điều kiện tiên quyết để chọn mua thiết bị lắp vừa vặn vào hệ thống mà không phải sửa đổi thiết kế cơ khí:

• Kích thước danh nghĩa: DN65 / 2.5" / Đường kính ngoài ống tương thích khoảng 73mm - 76mm tùy tiêu chuẩn.

• Tiêu chuẩn kết nối: Chủ yếu sử dụng kết nối mặt bích để đảm bảo độ chịu lực. Các tiêu chuẩn phổ biến bao gồm Mặt bích JIS (JIS 10K, JIS 20K của Nhật Bản), tiêu chuẩn BS (BS 4504 PN10/PN16 của Anh), hoặc tiêu chuẩn ANSI (Class 150, Class 300 của Mỹ).

• Áp lực làm việc: Tiêu chuẩn PN10 (10 bar) hoặc PN16 (16 bar), đáp ứng tốt hầu hết các áp lực mạng lưới thủy lực hiện nay.

• Nhiệt độ làm việc: Thân gang đĩa cao su chịu từ 0 độ C- 80 độ C; Thân inox chịu nhiệt dải rộng từ -10 độ C đến hơn 200 độ C.

• Vật liệu chế tạo: Gang cầu, Inox 304/316, hoặc Đồng thau cao cấp.

So sánh van cổng DN 65 với van bướm DN65 và van bi DN65

Tại kích thước kích cỡ DN65, người dùng có 3 sự lựa chọn phổ biến bao gồm van cổng, van bướm và van bi. Hãy cùng phân tích sâu để tìm ra thiết bị tối ưu:

Insight chọn van từ chuyên gia:

• Hãy chọn Van cổng khi bạn cần một thiết bị đóng ngắt tuyến ống chính, yêu cầu lưu lượng đi qua đầy đủ 100% và không có không gian hạn chế về chiều cao.

• Hãy chọn Van bướm khi hệ thống yêu cầu sự nhỏ gọn, tối ưu chi phí đầu tư ở mức thấp nhất và vị trí lắp đặt chật hẹp.

• Hãy chọn Van bi khi bạn cần đóng ngắt cực nhanh (gạt 90 độ) và áp suất hệ thống cực kỳ cao.

Tại sao van cổng DN 65 bị rò rỉ hoặc khó đóng mở?

Sau một thời gian dài vận hành, van cổng có thể xuất hiện các sự cố kỹ thuật. Việc thấu hiểu nguyên nhân sẽ giúp bạn có phương án xử lý kịp thời:

• Cặn bẩn, cát sỏi trong hệ thống: Khi đóng van, các tạp chất, xỉ hàn dính ở đáy van sẽ nêm chặt vào khe rãnh bệ đỡ, khiến đĩa van không thể hạ xuống hết hành trình, gây rò rỉ ngầm.

• Mòn gioăng hoặc bệ đỡ (Seat): Sự ma sát liên tục giữa đĩa van và phần đệm làm kín sau nhiều năm sẽ gây ra các vết xước siêu nhỏ, tạo điều kiện cho chất lưu luồn qua.

• Ty van bị kẹt hoặc han gỉ: Phần ren của ty van tiếp xúc với không khí ẩm hoặc lưu chất ăn mòn nếu không được bôi trơn sẽ bị rỉ sét, dẫn đến việc tay quay bị bó cứng, rất khó vặn.

• Đóng mở sai cách: Dùng thanh công cụ gông đòn bẩy để cố siết tay quay quá lực sẽ làm cong trục van hoặc nứt đĩa van.

Hậu quả nếu tiếp tục sử dụng: Hệ thống sẽ bị sụt áp liên tục, chất lưu rò rỉ gây lãng phí chi phí, phá hủy các thiết bị điện tử phụ cận và làm mất khả năng cô lập đường ống khi xảy ra sự cố cháy nổ. Dấu hiệu cần thay van ngay: Tay quay quay tự do không có lực cản (đứt ty), nước rỉ liên tục qua cổ van mặc dù đã siết chặt, hoặc thân van xuất hiện các vết nứt chân chim do hiện tượng búa nước.

Những sai lầm thường gặp khi chọn van cổng DN 65

Rất nhiều chủ đầu tư hoặc đơn vị mua sắm vật tư gặp phải sai lầm do thiếu kinh nghiệm thực tế:

• Chọn sai áp lực PN: Lắp đặt van tiêu chuẩn PN10 vào hệ thống có áp lực đỉnh lên tới 12 bar khiến đĩa van bị thổi bay hoặc vỡ thân van ngay khi chạy thử.

• Không kiểm tra tiêu chuẩn mặt bích: Mua van mặt bích tiêu chuẩn JIS nhưng đường ống chờ lại hàn mặt bích tiêu chuẩn BS. Hậu quả là các tâm lỗ bu-lông không trùng khớp, không thể xỏ ốc để kết nối.

• Dùng van gang cho hóa chất: Do ham rẻ, sử dụng van cổng gang cho dòng lưu chất có tính axit nhẹ khiến van bị ăn mòn rỗ bề mặt chỉ sau vài tuần sử dụng.

• Chọn sai kiểu ty van: Lắp van ty nổi ở không gian trần thạch cao quá sát, khi mở van trục đẩy lên va chạm vào trần gây kẹt, không thể mở hết hành trình.

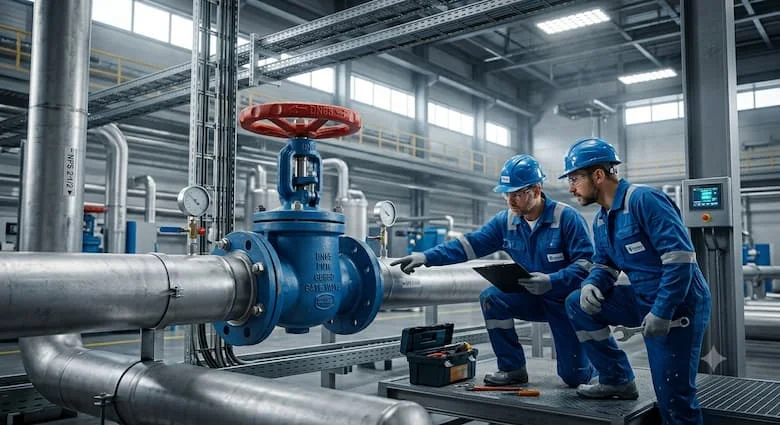

Hướng dẫn lắp đặt van cổng DN 65 đúng kỹ thuật

Quy trình lắp đặt chuẩn hóa bao gồm các bước nghiêm ngặt sau:

1. Kiểm tra mặt bích: Đảm bảo hai mặt bích đường ống song song và đồng tâm. Vệ sinh sạch sẽ bệ đệm mặt bích, loại bỏ các vết rỉ sét.

2. Đặt giăng làm kín: Đặt miếng đệm garlock hoặc giăng cao su vào giữa hai mặt bích để đảm bảo độ kín khít tuyệt đối.

3. Siết bu-lông đúng kỹ thuật: Xỏ toàn bộ bu-lông qua các lỗ. Tiến hành siết bu-lông đúng lực theo nguyên tắc đối xứng hình sao (siết chéo nhau), không siết chặt một góc trước để tránh hiện tượng lệch tâm hay vênh mặt bích.

4. Lắp đúng chiều: Mặc dù van cổng có thể cho dòng chảy đi qua hai chiều, nhưng đối với các dòng van có thiết kế đĩa nêm đặc biệt, hãy ưu tiên lắp theo chiều hướng dẫn của nhà sản xuất.

5. Test áp lực sau lắp: Mở van hoàn toàn, tiến hành bơm thử nghiệm áp lực hệ thống để kiểm tra xem có hiện tượng rò rỉ nước ở các mối nối bích hay không.

Checklist bảo trì định kỳ (Mỗi 6 tháng):

• Tra mỡ bôi trơn vào phần ren trục ty nổi của van.

• Tiến hành quay vô lăng đóng mở hết hành trình từ 1-2 lần để xả hết cặn bẩn bám ở đáy van.

• Kiểm tra và siết lại các bu-lông cổ van nếu thấy có hiện tượng rỉ nước nhẹ.

Câu hỏi thường gặp về van cổng DN 65

1.DN65 tương đương bao nhiêu inch và kích thước ống bao nhiêu?

Kích thước danh nghĩa DN65 tương đương với 2.5 inch. Thiết bị này được thiết kế để lắp đặt vừa vặn với các đường ống có đường kính ngoài (OD) xấp xỉ 73mm đến76mm tùy theo tiêu chuẩn ống nhựa hay ống thép.

2.Van cổng DN65 dùng cho nước nóng được không?

Được, nhưng bạn cần lựa chọn vật liệu thích hợp. Các dòng van cổng thân gang đĩa bọc cao su chỉ chịu được nhiệt độ dưới 80 độ C. Nếu hệ thống của bạn là nước nóng, hơi định hình nhiệt độ cao, bạn phải lựa chọn dòng van cổng toàn thân bằng đồng hoặc van cổng inox đệm kín kim loại để chịu nhiệt lên tới trên 180 độ C.

3.Nên chọn van cổng chất liệu gang hay inox?

Tùy thuộc vào ngân sách và môi chất. Van gang có giá thành rẻ, thích hợp cho hệ thống nước sạch, nước thải trung tính và hệ thống PCCC. Van inox có giá thành cao hơn hẳn nhưng mang lại độ bền tuyệt đối trong môi trường hóa chất, nước biển, hoặc các yêu cầu khắt khe về vệ sinh an toàn thực phẩm.

Kết Luận

Tựu trung lại, việc sở hữu một hệ thống đường ống vận hành bền bỉ, an toàn phụ thuộc rất lớn vào việc bạn lựa chọn thiết bị đóng ngắt chất lượng. Lựa chọn van cổng DN65 phù hợp đồng nghĩa với việc bạn cần đảm bảo sự đồng bộ tuyệt đối về ba yếu tố kỹ thuật: Chọn đúng vật liệu phản ứng với môi chất, đúng tiêu chuẩn mặt bích cơ khí và đúng áp lực PN vận hành của hệ thống. Đầu tư một thiết bị chuẩn chỉnh ngay từ đầu giúp doanh nghiệp tối ưu hóa chi phí vận hành, loại bỏ hoàn toàn các rủi ro rò rỉ và bảo vệ an toàn cho toàn bộ công trình công nghiệp dài lâu.
