Gate Valves:  Kiểm Soát Dòng Chảy Tối Ưu Cho Hệ Thống Công Nghiệp

Trong các hệ thống cấp nước quy mô lớn hay đường ống dẫn công nghiệp chịu áp lực cao, việc kiểm soát dòng chảy một cách chính xác là yếu tố sống còn. Nhiều nhà máy hiện nay vẫn đang đối mặt với tình trạng rò rỉ hoặc suy giảm áp suất nghiêm trọng chỉ vì lựa chọn thiết bị đóng ngắt không phù hợp. Trong bối cảnh đó, gate valves (van cổng) nổi lên như một thiết bị nền tảng, đảm bảo sự ổn định và an toàn cho toàn bộ hệ thống công nghiệp.

Việc hiểu rõ cách thức vận hành và ứng dụng của các loại van cổng không chỉ giúp kỹ sư tối ưu hóa hiệu suất vận hành mà còn ngăn ngừa những hỏng hóc kỹ thuật tốn kém. Hãy cùng đi sâu tìm hiểu vì sao loại van này lại trở thành thiết bị không thể thiếu trong các industrial van cổng hiện nay.

Vì Sao Van Cổng Được Sử Dụng Phổ Biến Trong Công Nghiệp?

Trong môi trường nhà máy, từ hệ thống PCCC đến các đường ống dẫn hơi nóng, yêu cầu cốt lõi luôn là khả năng đóng mở hoàn toàn dòng chảy mà không gây cản trở khi van ở trạng thái mở. Khi chọn sai loại van, chẳng hạn như dùng van bướm cho các hệ thống đòi hỏi độ kín cao hoặc áp lực lớn, rủi ro về rò rỉ là rất cao.

Đó là lý do van cổng luôn là ưu tiên hàng đầu của các kỹ sư. Với thiết kế tối ưu, chúng cho phép lưu chất đi qua mà hầu như không gặp bất kỳ vật cản nào, giúp bảo toàn áp suất hệ thống. Việc nắm vững gate valve applications sẽ giúp các nhà quản lý dự án lựa chọn đúng thiết bị, giảm thiểu thời gian dừng máy (downtime) và kéo dài tuổi thọ cho toàn bộ gate valve system

Gate Valves Là Gì?

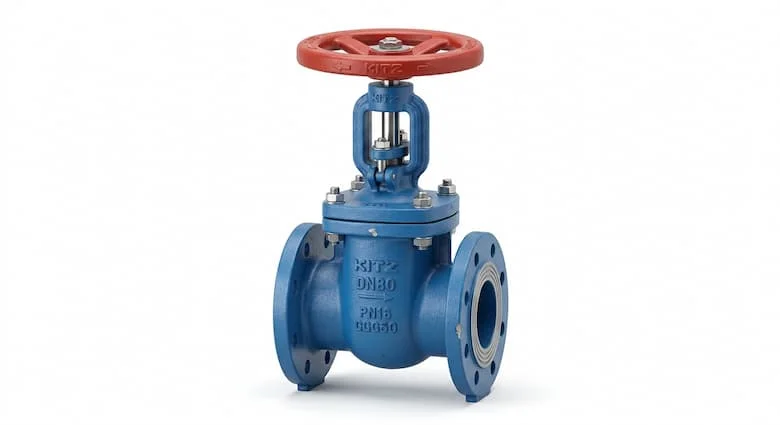

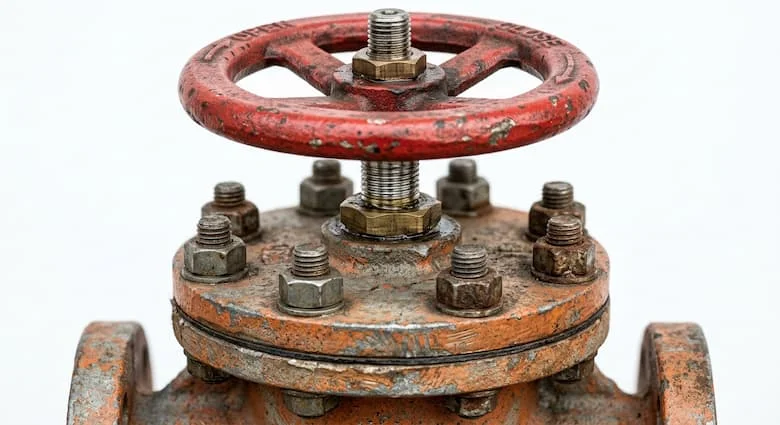

Gate valves (hay van cổng) là thiết bị công nghiệp được thiết kế chuyên biệt để đóng hoặc mở hoàn toàn dòng chảy của lưu chất trong đường ống. Chúng hoạt động dựa trên cơ chế nâng hạ đĩa van vuông góc với hướng dòng chảy, với cấu tạo cơ bản bao gồm thân van, ty van, đĩa van và tay quay vận hành.

Nguyên Lý Hoạt Động Của Van Cổng

Khi người vận hành xoay tay quay, ty van sẽ di chuyển theo phương thẳng đứng, kéo theo đĩa van nâng lên (trạng thái Fully Open) hoặc hạ xuống (trạng thái Fully Closed) vuông góc với dòng chảy. Khi van mở hoàn toàn, đĩa van rút hẳn ra khỏi đường ống, tạo nên một đường dẫn thẳng, giúp tổn thất áp suất gần như bằng không.

Chính vì đặc điểm này, van cổng cực kỳ hiệu quả trong việc cắt dòng chảy hoàn toàn. Tuy nhiên, cần lưu ý rằng chúng không được khuyến khích để điều tiết lưu lượng. Nếu để van ở trạng thái nửa mở, áp lực dòng chảy lớn sẽ gây rung lắc, làm mòn đĩa van và gioăng làm kín, dẫn đến rò rỉ trong tương lai.

Phân Tích Chuyên Sâu Các Loại Van Cổng

Các Loại Van Cổng Phổ Biến Hiện Nay

• Rising Stem Gate Valve (Van ty nổi): Ty van trồi lên khi mở, giúp người vận hành dễ dàng quan sát trạng thái đóng/mở của van từ xa.

• Non-Rising Stem Gate Valve (Van ty chìm): Ty van không thay đổi chiều cao khi vận hành, là lựa chọn lý tưởng cho các không gian lắp đặt hạn chế.

• Wedge Gate Valve (Van cổng nêm): Đĩa van có dạng hình nêm, giúp tăng khả năng làm kín, thường dùng cho các hệ thống chịu áp lực cao.

• Parallel Slide Gate Valve: Đĩa van song song, phù hợp cho môi trường nhiệt độ cao.

• Knife Gate Valve (Van cổng dao): Đĩa van sắc bén như dao, chuyên dụng để cắt dòng chảy của bùn, hóa chất hoặc lưu chất có cặn bẩn (slurry).

Thông Số Kỹ Thuật Quan Trọng

Để hệ thống vận hành bền bỉ, kỹ sư cần chú ý các thông số kỹ thuật sau:

• Kích thước: Đa dạng từ DN15 – DN1200, đáp ứng mọi quy mô từ dân dụng đến nhà máy công nghiệp nặng.

• Áp suất: Phân loại theo PN10, PN16 hoặc tiêu chuẩn Mỹ như Class 150, Class 300.

• Vật liệu: Tùy chọn dựa trên lưu chất bao gồm gang, inox, thép carbon hoặc đồng.

• Kết nối: Linh hoạt với kiểu mặt bích (phổ biến cho hệ thống lớn), ren hoặc hàn.

• Tiêu chuẩn: Đáp ứng các chuẩn quốc tế ANSI, JIS hoặc DIN để đảm bảo tính đồng bộ với đường ống.

So Sánh Van Cổng Với Ball Valve Và Butterfly Valve

Việc phân biệt các loại van là chìa khóa để vận hành hiệu quả:

• Gate Valve: Đóng mở hoàn toàn tốt, tổn thất áp suất thấp, bền bỉ với áp lực cao.

• Ball Valve: Ưu điểm là đóng mở nhanh, độ kín khít tuyệt đối.

• Butterfly Valve: Nhẹ, chi phí tối ưu cho đường ống kích thước lớn.

Người dùng thường mắc sai lầm khi ưu tiên van bướm cho các hệ thống hơi áp lực cao mà quên rằng van cổng cung cấp độ bền vật lý tốt hơn nhiều trong điều kiện làm việc khắc nghiệt.

Bảng So Sánh Các Loại Van Công Nghiệp Phổ Biến

Ứng Dụng Thực Tế

Ứng Dụng Của Van Cổng

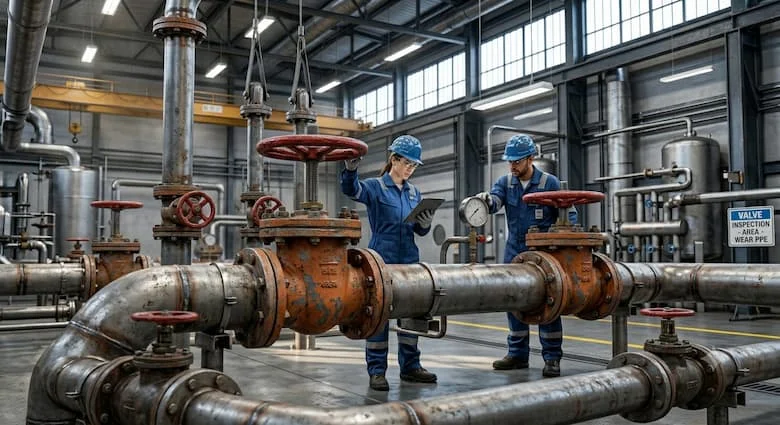

Từ các trạm cấp thoát nước đô thị, hệ thống HVAC tòa nhà, đến những đường ống dẫn dầu khí khắc nghiệt, van cổng luôn chứng tỏ được sự tin cậy. Đặc biệt trong các nhà máy hóa chất, van cổng dao (knife gate) là lựa chọn tối ưu để xử lý các loại bùn đặc mà không gây kẹt.

• Hệ thống xử lý nước thải và bùn (Knife Gate Valve):

  • Trong các nhà máy xử lý nước thải, bùn thường chứa các tạp chất rắn, sợi hoặc cặn bã. Gate valve dạng dao (knife gate) với thiết kế đĩa van sắc bén có thể cắt đứt các tạp chất này khi đóng van, ngăn chặn hiện tượng kẹt van mà van bi hay van bướm không thể làm được.

• Hệ thống đường ống dẫn hơi nóng (Steam Supply - LP/HP):

  • Trong các nhà máy nhiệt điện hoặc hệ thống lò hơi, van cổng được ưu tiên nhờ cấu tạo thân van chịu nhiệt tốt và thiết kế "full bore" (dòng chảy thẳng). Điều này giúp giảm thiểu sự sụt áp và tránh tình trạng rung lắc đường ống do hơi nóng gây ra ở vận tốc cao.

• Hệ thống cấp nước đô thị (Waterworks):

  • Tại các đường ống trục chính, van cổng với kết nối mặt bích được sử dụng để cô lập các đoạn ống khi cần bảo trì mà không làm gián đoạn hoàn toàn mạng lưới cung cấp nước của cả khu vực.

• Ngành dầu khí và hóa chất:

  • Các loại van cổng làm từ thép không gỉ (Inox) hoặc thép carbon chịu áp lực cao được lắp đặt tại các kho bãi chứa dầu thô. Nhờ khả năng làm kín tốt, chúng ngăn chặn rò rỉ hóa chất – một yếu tố an toàn môi trường bắt buộc trong ngành công nghiệp nặng.

Không nên đóng mở quá nhanh đối với van kích thước lớn để tránh hiện tượng búa nước. Ngoài ra, cần kiểm tra định kỳ phần seat (gioăng) và vệ sinh đường ống sạch sẽ trước khi lắp đặt để tránh vật lạ làm trầy xước bề mặt đĩa van.

FAQ SEO

1.Gate valves dùng để làm gì?

Dùng để đóng ngắt hoàn toàn dòng chảy trong đường ống công nghiệp.

2.Gate valve có điều tiết lưu lượng được không?

Không, việc dùng van cổng để điều tiết sẽ gây mòn nhanh và hư hỏng đĩa van.

3.Gate valve và ball valve khác nhau thế nào?

Gate valve dùng cho đóng ngắt hệ thống lớn, còn ball valve dùng khi cần thao tác đóng mở nhanh.

4.Khi nào nên dùng gate valve?

Khi cần đường dẫn thẳng, tổn thất áp thấp và yêu cầu độ kín khít tuyệt đối khi đóng.

Kết Luận

Gate valves là khoản đầu tư thông minh cho sự an toàn và ổn định của hệ thống công nghiệp. Với ưu điểm là thiết kế full bore và độ bền cao, đây là thiết bị "xương sống" cho các đường ống áp lực cao.
