Van Xả Tràn DN100: Kiểm Soát Áp Suất Và Lưu Lượng Toàn Diện Cho Hệ Thống Công Nghiệp

Trong thế giới của kỹ thuật đường ống và vận hành nhà máy, sự ổn định là yếu tố tiên quyết để đảm bảo năng suất và an toàn. Tuy nhiên, các hệ thống công nghiệp lớn thường xuyên đối mặt với những biến động không báo trước về áp suất và lưu lượng. Tình trạng bồn chứa bị tràn do áp lực đầu vào tăng đột ngột hoặc hiện tượng tích tụ lưu chất dư thừa trong đường ống không chỉ gây ra sự lãng phí nghiêm trọng mà còn là "án tử" cho tuổi thọ thiết bị. Để kiểm soát triệt để vấn đề này, van xả tràn DN100 nổi lên như một giải pháp pressure overflow valve chuyên dụng, mang lại sự an tâm cho người vận hành thông qua cơ chế kiểm soát lưu lượng tự động và chính xác.

Vì Sao Hệ Thống Công Nghiệp Cần Van Xả Tràn DN100?

Trong các hệ thống cấp nước quy mô lớn hoặc các quy trình xử lý hóa chất, việc duy trì một mức áp suất cố định là cực kỳ khó khăn. Khi máy bơm hoạt động vượt công suất, hoặc khi các van hạ nguồn đột ngột đóng lại, lưu chất bị dồn nén sẽ tạo ra hiện tượng xung áp. Nếu không có thiết bị giải phóng lưu lượng kịp thời, áp lực này có thể vượt quá giới hạn chịu đựng của vật liệu đường ống, gây ra các điểm rò rỉ, nứt mối hàn hoặc nghiêm trọng hơn là nổ bồn chứa.

Việc không kiểm soát được lưu chất không chỉ gây thất thoát tài nguyên mà còn làm giảm hiệu suất toàn bộ chuỗi cung ứng. Hệ thống van xả tràn công nghiệp ra đời để đóng vai trò như một "van an toàn" chủ động, đảm bảo rằng mọi biến động bất thường đều được xử lý trước khi chúng gây ra hư hỏng. Van xả tràn DN100 với khả năng đáp ứng lưu lượng lớn là lựa chọn tối ưu, giúp bảo vệ toàn vẹn tài sản của doanh nghiệp.

Van Xả Tràn DN100 là gì?

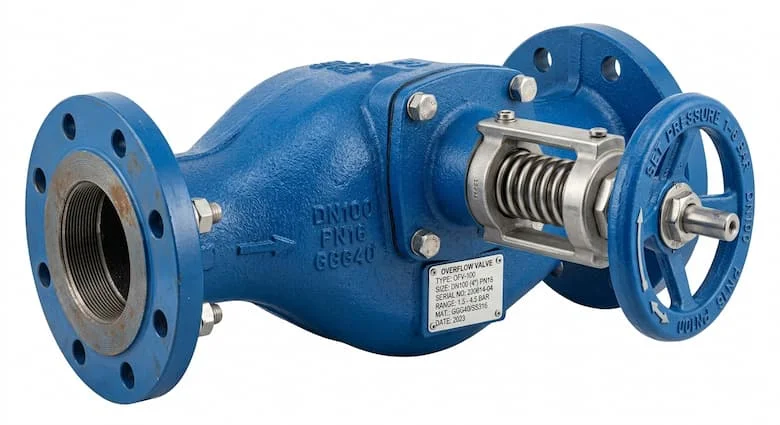

Van xả tràn DN100 là một thiết bị điều tiết cơ học chuyên dụng, được thiết kế để tự động xả bớt lưu chất ra khỏi đường ống khi áp suất hoặc mực chất lỏng vượt quá giới hạn thiết lập. Với ký hiệu DN100, thiết bị này có đường kính danh nghĩa tương đương 100mm (phù hợp với ống thép tiêu chuẩn 4 inch), cho phép lưu thông khối lượng lưu chất rất lớn trong thời gian ngắn.

Vai Trò Và Cấu Tạo

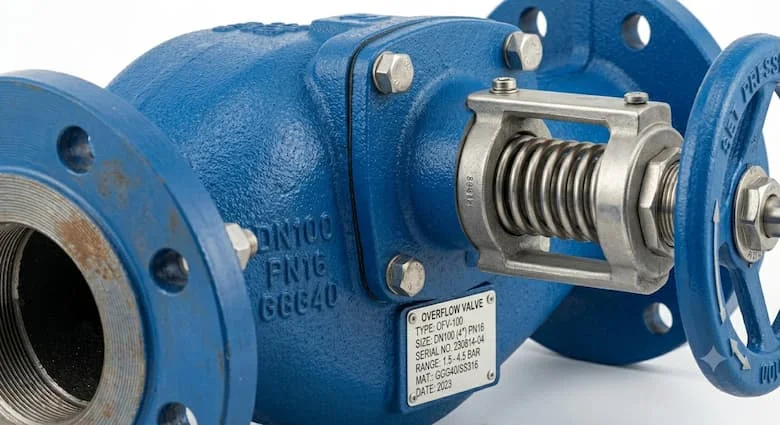

Vai trò của van không chỉ dừng lại ở việc bảo vệ mà còn giúp duy trì sự ổn định cho toàn hệ thống. Cấu tạo của một van xả tràn tiêu chuẩn bao gồm:

• Thân van: Thường làm bằng gang, inox hoặc thép đúc, đảm bảo độ cứng vững dưới áp suất cao.

• Đĩa van (Nút bịt): Bộ phận trực tiếp ngăn chặn hoặc cho phép lưu chất đi qua.

• Hệ thống lò xo hoặc phao: Cơ chế điều khiển lực đóng/mở van dựa trên áp suất thực tế.

• Cửa xả: Đường dẫn lưu chất thừa ra khỏi hệ thống chính.

• Mặt bích kết nối: Tiêu chuẩn hóa theo JIS, ANSI hoặc DIN giúp kết nối chặt chẽ với đường ống.

Nguyên Lý Hoạt Động Chi Tiết

Để hiểu rõ tại sao van xả tràn DN100 lại là thiết bị then chốt, chúng ta cần phân tích cơ chế vận hành của nó trong các trạng thái khác nhau:

1. Trạng Thái Vận Hành Bình Thường

Khi áp suất hoặc mực chất lỏng trong đường ống ổn định ở dưới mức ngưỡng (set-point), lực ép từ lò xo hoặc trọng lực của hệ thống phao sẽ giữ cho đĩa van đóng kín hoàn toàn vào đế van. Lúc này, van hoàn toàn không ảnh hưởng đến dòng chảy chính, đảm bảo hiệu suất truyền dẫn tối đa.

2. Trạng Thái Vượt Ngưỡng (Xả Tràn)

Khi hệ thống xảy ra sự cố (áp suất tăng đột ngột), lực từ lưu chất tác động lên mặt đĩa van sẽ lớn hơn lực cản của lò xo. Khi đó, đĩa van bị đẩy lùi, tạo ra một khe hở. Lưu chất dư thừa sẽ nhanh chóng chảy qua cửa xả để giảm áp lực. Nhờ kích thước DN100, thiết bị này có khả năng xả lưu lượng cực nhanh, bảo vệ các thiết bị nhạy cảm như đồng hồ đo, cảm biến hoặc khớp nối mềm phía sau.

3. Trạng Thái Phục Hồi

Khi áp suất bên trong đường ống giảm xuống dưới ngưỡng cài đặt, lực của lò xo sẽ đẩy đĩa van quay trở lại vị trí đóng ban đầu. Việc đóng kín được thực hiện một cách êm ái, ngăn ngừa hiện tượng búa nước (water hammer) thường gặp ở các loại van đóng nhanh truyền thống.

Phân Tích Chuyên Sâu Các Loại Van Xả Tràn DN100

1. Van Xả Tràn Lò Xo (Spring-Loaded Overflow Valve)

Đây là loại van phổ biến nhất trong công nghiệp. Nó hoạt động dựa trên sự nén của lò xo. Ưu điểm là khả năng phản ứng cực nhanh với áp suất. Tuy nhiên, cần kiểm tra định kỳ độ đàn hồi của lò xo để đảm bảo độ chính xác.

2. Van Xả Tràn Phao (Float-Controlled Valve)

Loại này được sử dụng chủ yếu trong các bể chứa nước. Khi mực nước trong bể dâng lên đến một mức nhất định, phao sẽ nâng lên và mở cửa van để xả nước ra ngoài. Đây là giải pháp "kinh điển" trong việc quản lý mức bể chứa.

3. Lựa Chọn Vật Liệu: Inox vs Gang

• Van xả tràn Inox (SUS304/316): Độ bền cực cao, chịu được môi trường axit, hóa chất hoặc nước muối. Thích hợp cho ngành thực phẩm, dược phẩm.

• Van xả tràn Gang (Cast Iron): Giải pháp tiết kiệm chi phí cho các hệ thống nước sạch, nước thải thông thường. Độ bền cao trong điều kiện vận hành áp suất thấp và trung bình.

4. Van Xả Tràn Thủy Lực (Hydraulic Overflow Valve)

Đây là dòng van thông minh, sử dụng chính áp lực từ hệ thống để vận hành màng van (diaphragm). Nó cho phép điều chỉnh áp suất cài đặt một cách tinh vi mà không cần nguồn điện, rất phù hợp cho các nhà máy quy mô lớn.

Thông Số Kỹ Thuật Và So Sánh Chuyên Môn

Các Thông Số Cần Quan Tâm

• Kích thước danh nghĩa: DN100 (4").

• Áp suất làm việc (Pressure Rating): Thông thường là PN10 (10 bar), PN16 (16 bar) hoặc Class 150 (theo tiêu chuẩn Mỹ).

• Nhiệt độ: Tùy thuộc vào vật liệu gioăng làm kín (EPDM, PTFE, NBR).

• Kiểu kết nối: Mặt bích là lựa chọn số 1 cho kích thước DN100 để đảm bảo khả năng chịu rung động.

Phân Biệt Van Xả Tràn và Van An Toàn (Safety Valve)

Một sai lầm rất phổ biến là đánh đồng overflow valve với safety valve. Mặc dù cả hai đều bảo vệ hệ thống, nhưng:

• Van xả tràn: Tập trung vào việc điều tiết lưu lượng (duy trì mức áp suất không đổi). Nó có thể mở dần dần.

• Van an toàn: Là thiết bị "chết". Nó được thiết kế để mở ngay lập tức (full open) khi áp suất đạt tới mức nguy hiểm để ngăn chặn thảm họa, và thường không điều tiết lưu lượng.

Tại Sao DN100 Được "Ưu Ái" Trong Công Nghiệp?

DN100 không quá nhỏ để gây nghẽn dòng chảy, cũng không quá lớn để gây khó khăn cho việc lắp đặt hoặc chi phí bảo trì. Đây là kích thước "vàng" vì:

1. Lưu lượng lớn: Đáp ứng được nhu cầu của hầu hết các hệ thống bơm công nghiệp cỡ trung bình.

2. Tính sẵn có: Các phụ kiện mặt bích, gioăng, van bướm, van bi đồng bộ với DN100 rất dễ tìm kiếm trên thị trường.

3. Độ ổn định: Cấu trúc DN100 đảm bảo sự cân bằng giữa khả năng chịu áp và trọng lượng van, giúp giảm tải cho hệ thống giá đỡ đường ống.

Ứng Dụng Thực Tế Trong Các Ngành Công Nghiệp

Hệ Thống PCCC (Phòng Cháy Chữa Cháy)

Trong các hệ thống chữa cháy bằng nước, áp suất đường ống phải luôn được duy trì. Van xả tràn DN 100 giúp xả nước khi áp lực bơm tăng cao đột ngột, đảm bảo đường ống không bị vỡ trong lúc chờ kích hoạt vòi phun.

Nhà Máy Xử Lý Nước

Tại các bể lắng, bể lọc, việc duy trì mực nước ổn định là cực kỳ quan trọng. Van xả tràn DN 100 đóng vai trò tự động xả lưu lượng dư khi bể quá đầy, ngăn chặn tràn nước ra sàn nhà xưởng.

Công Nghiệp Hóa Chất

Đối với môi trường hóa chất, việc sử dụng van xả tràn bằng Inox 316 là bắt buộc. Thiết bị giúp ngăn chặn việc tràn hóa chất ra môi trường, giảm thiểu rủi ro độc hại và sự cố môi trường.

Những Sai Lầm "Chết Người" Khi Chọn Van Xả Tràn

1. Tính toán sai lưu lượng xả: Nếu van quá nhỏ so với công suất bơm, dù van có mở hết cỡ cũng không giải phóng được áp suất, dẫn đến bục đường ống.

2. Vật liệu không tương thích: Sử dụng van gang cho môi trường axit sẽ dẫn đến mục nát thân van chỉ sau vài tháng.

3. Sai tiêu chuẩn mặt bích: Một van mặt bích JIS 10K không thể bắt vừa vào đường ống mặt bích ANSI 150LB. Điều này gây ra sự cố rò rỉ tại điểm kết nối.

4. Bỏ qua định kỳ bảo trì: Sau thời gian dài vận hành, cặn bẩn có thể làm kẹt đĩa van, khiến nó không thể đóng kín (gây lãng phí lưu chất) hoặc không thể mở (gây nguy hiểm).

Quy Trình Chọn Lựa Và Checklist Kỹ Thuật

Để đảm bảo hiệu quả đầu tư, hãy thực hiện theo 6 bước sau:

• Bước 1: Xác định lưu chất: Kiểm tra tính ăn mòn, nhiệt độ và độ nhớt của môi trường trong ống.

• Bước 2: Đo lường áp suất: Xác định áp suất vận hành tối đa và áp suất cài đặt xả mong muốn (cần sự tư vấn từ kỹ sư thiết kế).

• Bước 3: Tính toán lưu lượng xả: Phải đảm bảo lưu lượng xả của van lớn hơn lưu lượng dư thừa của hệ thống.

• Bước 4: Chọn vật liệu: Inox 304/316 cho môi trường khắc nghiệt, Gang/Thép cho hệ thống nước thông thường.

• Bước 5: Tiêu chuẩn mặt bích: Đảm bảo khớp với tiêu chuẩn mặt bích sẵn có trên đường ống nhà máy.

• Bước 6: Chọn nhà cung cấp: Ưu tiên đơn vị có chứng chỉ chất lượng (CO/CQ) và cam kết bảo hành lâu dài.

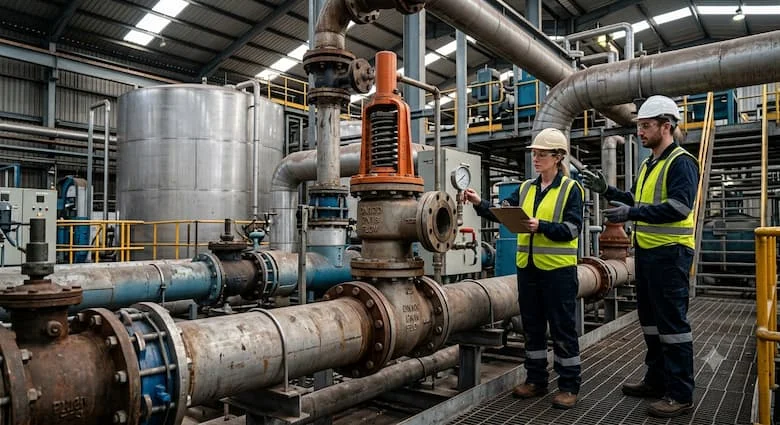

Lắp Đặt Và Bảo Trì: Bí Quyết Tăng Tuổi Thọ Van

Việc lắp đặt đúng kỹ thuật chiếm 50% hiệu suất hoạt động của van:

• Chiều dòng chảy: Luôn lắp theo hướng mũi tên ghi trên thân van.

• Lọc Y-Strainer: Nên lắp một bộ lọc Y phía trước van xả tràn để ngăn cặn bẩn, rác thải làm kẹt đĩa van.

• Kiểm tra định kỳ: Mỗi 6 tháng, cần tháo van ra để vệ sinh, kiểm tra bề mặt gioăng cao su và khả năng đàn hồi của lò xo.

• Kiểm định áp suất: Thực hiện test áp suất tại chỗ để đảm bảo van mở đúng mức cài đặt.

FAQ: Giải Đáp Các Câu Hỏi Thường Gặp

1.Van xả tràn DN100 dùng để làm gì?

Thiết bị tự động điều tiết và xả áp/lưu chất dư, bảo vệ an toàn cho đường ống.

2.DN100 nghĩa là gì?

DN là viết tắt của Diameter Nominal (đường kính danh nghĩa), số 100 nghĩa là 100mm đường kính trong.

3.Van xả tràn và van an toàn khác nhau thế nào?

Van xả tràn điều tiết lưu lượng liên tục (chủ động), còn van an toàn bảo vệ tức thời khi áp suất chạm ngưỡng nguy hiểm.

4.Nên dùng inox hay gang?

Tùy thuộc vào môi trường; Inox cho hóa chất/thực phẩm, gang cho nước thường để tối ưu chi phí.

5.Van xả tràn DN 100 có phù hợp cho hệ thống công nghiệp nhỏ không?

Với hệ thống nhỏ, DN100 có thể là quá lớn, nên cân nhắc các kích thước nhỏ hơn như DN50 hoặc DN65.

Kết Luận

Việc sử dụng van xả tràn DN100 không đơn thuần là lắp đặt một thiết bị đường ống, mà là một bước đi chiến lược để bảo vệ hạ tầng sản xuất của doanh nghiệp. Một thiết bị chất lượng, được lắp đặt đúng tiêu chuẩn và bảo trì định kỳ sẽ giúp bạn loại bỏ mọi rủi ro về áp suất, tiết kiệm chi phí thất thoát và gia tăng tuổi thọ cho toàn bộ hệ thống.
