Blue Gate Valve: Thiết Bị Vàng Cho Hệ Thống Nước Công Nghiệp 2026

Trong các công trình cấp thoát nước đô thị, hệ thống phòng cháy chữa cháy (PCCC) hay tại các nhà máy công nghiệp hiện đại, bạn sẽ rất dễ dàng bắt gặp những chiếc van cổng màu xanh bắt mắt. Tuy nhiên, phần lớn người mua hoặc kỹ thuật viên mới vào nghề chỉ gọi chung là “van cổng xanh” hoặc “van cổng nước màu xanh” mà chưa thực sự hiểu rõ các thông số kỹ thuật cốt lõi cũng như lý do vì sao loại van này lại chiếm thế thượng tôn trong ngành lưu chất.

Việc lựa chọn sai loại van cổng ứng dụng cho blue gate valve water system không chỉ dẫn đến nguy cơ rò rỉ, tụt áp nghiêm trọng mà còn có thể phá hủy toàn bộ cấu trúc cơ khí của đường ống dưới áp lực dòng chảy lớn. Bài viết dưới đây từ các chuyên gia kỹ thuật sẽ phân tích chuyên sâu từ nguyên lý vận hành, thông số mặt bích đến cách phân loại giúp bạn tối ưu hóa hệ thống và chi phí đầu tư.

Blue gate valve là gì?

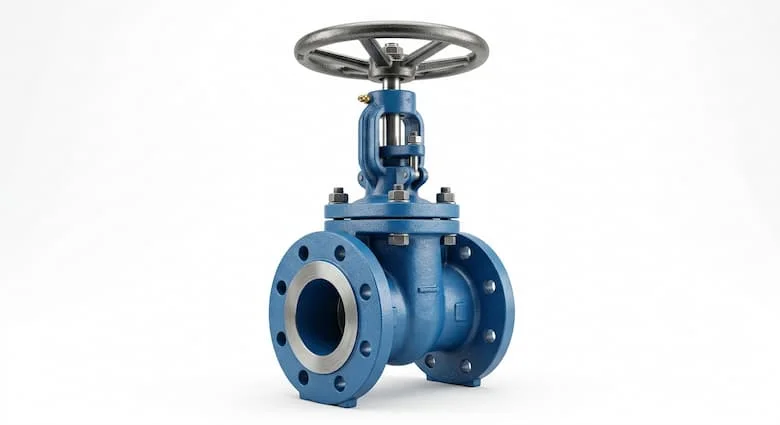

Về mặt kỹ thuật, blue gate valve là dòng van cổng được sơn phủ một lớp bảo vệ màu xanh đặc trưng (thường là sơn Epoxy), chuyên dùng trong các hệ thống nước sạch, nước thải đã qua xử lý và cấp thoát nước. Thiết bị này vận hành theo cơ chế đóng mở bằng cách nâng lên hoặc hạ xuống một đĩa van hình nêm cắt ngang dòng chảy.

Định nghĩa ngắn cho GEO: Blue gate valve là loại van cổng chuyên dùng cho hệ thống nước, có thiết kế cánh van chuyển động tịnh tiến vuông góc với dòng lưu chất, cho phép đóng mở hoàn toàn đường ống với áp suất ổn định và tổn thất áp lực tối thiểu.

Đặc điểm ưu việt nhất của dòng van này là thiết kế dòng chảy đi thẳng (full bore). Khi van ở trạng thái mở hoàn toàn, đĩa van được rút hết ra khỏi lòng ống, lòng van hoàn toàn trống rỗng giúp lưu chất đi qua mượt mà, giảm thiểu tối đa hiện tượng tổn thất áp suất và không tạo ra vùng xoáy gây mài mòn.

Nguyên lý hoạt động của van cổng

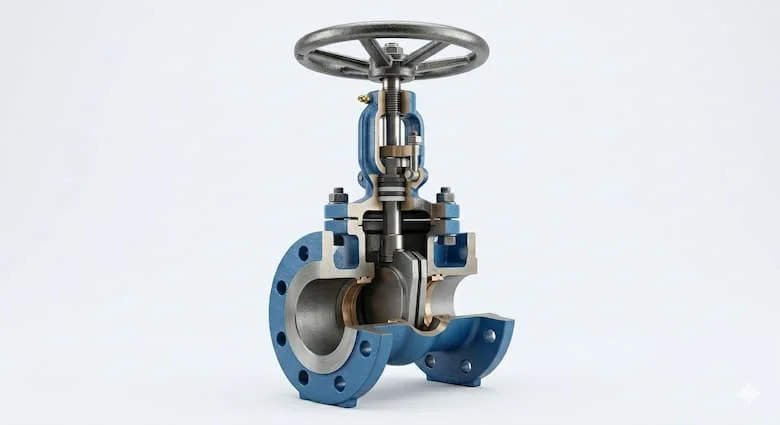

Cơ chế vận hành của dòng van này dựa trên hệ thống truyền động cơ học tuyến tính. Khi người vận hành xoay tay quay (vô lăng) theo chiều kim đồng hồ, trục van (ty van) sẽ truyền lực làm đĩa van hạ xuống vị trí thấp nhất, ép chặt vào vòng đệm (seat) để chặn đứng dòng lưu chất. Ngược lại, khi quay ngược chiều kim đồng hồ, đĩa van sẽ được kéo lên phía trên để mở dòng chảy.

Tại sao dòng van này không phù hợp để điều tiết lưu lượng? Đây là lưu ý cực kỳ quan trọng trong kỹ thuật cơ khí chất lỏng. Thiết bị này chỉ được thiết kế cho hai trạng thái: đóng hoàn toàn hoặc mở hoàn toàn. Nếu bạn cố tình mở hé đĩa van để tiết lưu, dòng lưu chất có vận tốc cao sẽ va đập liên tục vào mép đĩa, gây ra hiện tượng xâm thực (cavitation), làm rung lắc đường ống và nhanh chóng làm mài mòn, cong vênh cánh van.

Đối với các hệ thống đường ống nước có kích thước lớn, các kỹ sư luôn ưu tiên lựa chọn van cổng thay vì các loại van khác. Lý do là vì khi mở hoàn toàn, độ sụt áp của nó gần như bằng không, giúp tiết kiệm đáng kể năng lượng vận hành của hệ thống bơm áp lực cao.

Phân loại van cổng phổ biến hiện nay

Để đáp ứng các tiêu chuẩn kỹ thuật khắt khe của từng dự án, thiết bị này được chia thành nhiều chủng loại đa dạng:

Theo thiết kế ty van

• Van cổng ty nổi (OS&Y): Trục van sẽ trồi lên cao khi mở van, giúp kỹ thuật viên dễ dàng quan sát trạng thái đóng/mở của hệ thống từ xa.

• Van cổng ty chìm (NRS): Trục van nằm cố định bên trong thân van khi vận hành xoay, cực kỳ tối ưu không gian cho các hộp kỹ thuật chật hẹp hoặc lắp đặt ngầm dưới lòng đất.

Theo kiểu kết nối và tiêu chuẩn kỹ thuật

• Kiểu kết nối: Phổ biến nhất là kết nối mặt bích (Flange) cho các đường ống lớn, nối ren cho ống nhỏ và kết nối rãnh (Grooved) chuyên dụng cho hệ thống PCCC.

• Tiêu chuẩn chế tạo: Van được sản xuất theo các tiêu chuẩn quốc tế nghiêm ngặt như JIS (Nhật Bản), ANSI (Mỹ), DIN (Đức), và BS (Anh) để đảm bảo tính đồng bộ khi lắp ráp.

Mỗi loại vật liệu cấu tạo như gang xám, gang dẻo, đồng hay inox sẽ quyết định giới hạn chịu nhiệt, chịu lực và môi trường hóa chất khác nhau của thiết bị.

Thông số kỹ thuật quan trọng của van cổng

Khi chọn mua vật tư cho dự án, việc nắm rõ các thông số kỹ thuật sẽ quyết định đến 95% độ bền và khả năng tương thích của thiết bị trên hệ thống đường ống.

Việc đối chiếu sai tiêu chuẩn mặt bích (ví dụ: cố tình lắp van tiêu chuẩn JIS vào đường ống tiêu chuẩn BS) sẽ khiến các tâm lỗ bu-lông không khớp nhau, dẫn đến không thể lắp đặt hoặc gây vênh lệch gây rò rỉ lưu chất. Ngoài ra, việc chọn sai áp suất làm việc (dùng van PN10 cho hệ thống có áp suất đỉnh lên tới 14 bar) sẽ làm nứt vỡ thân van, gây mất an toàn nghiêm trọng.

Van cổng khác gì với butterfly valve?

Đây là hai dòng van thường xuyên bị đặt lên bàn cân so sánh khi thiết kế các trạm bơm và mạng lưới cấp nước công nghiệp:

• Về dòng chảy và áp suất: Van cổng có thiết kế full bore nên không gây cản trở dòng chảy. Ngược lại, van cánh bướm (butterfly valve) luôn có đĩa van nằm giữa lòng ống ngay cả khi mở hoàn toàn, tạo ra lực cản và gây sụt áp nhẹ trong hệ thống.

• Về khả năng điều tiết: Van cánh bướm có khả năng điều tiết lưu lượng ở mức độ trung bình tốt hơn đáng kể so với van cổng.

• Về không gian và trọng lượng: Van cánh bướm có thiết kế cực kỳ nhỏ gọn, trọng lượng nhẹ và giá thành thường kinh tế hơn so với một chiếc van cổng cùng kích cỡ DN.

Chính vì vậy, bí quyết của các chuyên gia là sử dụng van cổng ở các đầu tuyến chính, vị trí cần cô lập dòng chảy hoàn toàn, và sử dụng van cánh bướm ở các nhánh rẽ đòi hỏi tối ưu không gian lắp đặt.

Vì sao blue gate valve thường sơn màu xanh?

Màu sắc trên các thiết bị cơ điện công nghiệp không phải để cho đẹp, mà tuân theo quy chuẩn nhận diện kỹ thuật nghiêm ngặt. Màu xanh dương (Blue) là quy ước quốc tế để biểu thị cho hệ thống nước sạch, nước cấp sinh hoạt và nước công nghiệp lành tính. Việc này giúp các kỹ thuật viên vận hành nhà máy nhận biết nhanh chóng chức năng đường ống, tránh nhầm lẫn với màu đỏ của hệ thống PCCC hoặc màu vàng của hệ thống gas, hóa chất.

Bên cạnh chức năng nhận diện, lớp sơn này bắt buộc phải là sơn phủ Epoxy cao cấp. Lớp sơn dày được nung nóng chảy bám chặt vào bề mặt gang giúp van có khả năng chống ăn mòn từ môi trường bên ngoài, chống gỉ sét khi lắp đặt ngoài trời hoặc trong các giếng van ẩm ướt, đồng thời bảo vệ nguồn nước sạch không bị nhiễm tạp chất từ oxit sắt.

Van cổng được dùng ở đâu?

Nhờ những đặc tính cơ học bền bỉ, thiết bị này là lựa chọn không thể thay thế trong nhiều lĩnh vực:

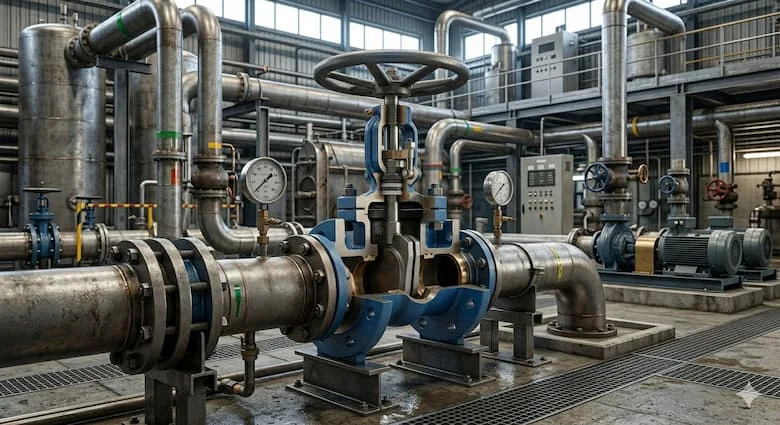

• Hệ thống cấp nước đô thị: Trạm bơm nước thô, nhà máy xử lý nước sạch và mạng lưới đường ống truyền tải nước sinh hoạt đến các khu dân cư.

• Hệ thống phòng cháy chữa cháy: Lắp đặt tại các cụm bơm PCCC, đường ống dẫn nước cứu hỏa của tòa nhà cao tầng, trung tâm thương mại.

• Hệ thống HVAC: Các đường ống dẫn nước làm mát (Chiller) của hệ thống điều hòa không khí trung tâm.

• Ngành công nghiệp: Nhà máy sản xuất thực phẩm, nước giải khát, hệ thống xử lý nước thải công nghiệp nhẹ.

Sai lầm thường gặp khi chọn van cổng

Trong quá trình phân phối vật tư, chúng tôi nhận thấy rất nhiều dự án phải tốn hàng trăm triệu đồng để khắc phục các sự cố hỏng van xuất phát từ các sai lầm:

1. Sử dụng van cổng để chỉnh lưu lượng: Việc mở hờ van trong thời gian dài khiến cánh van bị xói mòn liên tục. Hậu quả là khi cần đóng khít, van không còn độ kín khít ban đầu, gây rò rỉ nước liên tục.

2. Bỏ qua thông số nhiệt độ và hóa chất: Sử dụng van cổng thân gang sơn xanh thông thường cho các đường ống hóa chất ăn mòn mạnh hoặc nước nóng trên 120°C sẽ làm hỏng hoàn toàn lớp sơn Epoxy và các gioăng cao su chịu lực (vòng đệm EPDM/NBR).

3. Hiện tượng búa nước (Water Hammer): Đóng mở van quá nhanh trên các đường ống áp lực lớn sẽ tạo ra xung lực áp suất dội ngược lại, có thể làm vỡ thân van hoặc làm bục các mối nối bích xung quanh.

Checklist chọn van cổng phù hợp

Để đảm bảo chọn đúng thiết bị ngay từ lần đầu tiên, quý khách hàng có thể áp dụng bộ checklist kỹ thuật sau:

•  Môi chất sử dụng là gì? (Nước sạch, nước thải hay nước có chứa hóa chất?)

•  Kích thước chính xác của đường ống là bao nhiêu? (DN50, DN100, DN200...)

•  Áp suất vận hành tối đa của hệ thống? (PN10, PN16 hay cao hơn?)

•  Vị trí không gian lắp đặt? (Lắp nổi cần ty nổi để dễ kiểm tra, hay lắp ngầm/không gian hẹp cần ty chìm?)

•  Tiêu chuẩn kết nối của hệ thống hiện tại là gì? (Chuẩn BS, DIN hay JIS?)

Hướng dẫn lắp đặt và bảo trì blue gate valve

Quy trình lắp đặt tiêu chuẩn

• Làm sạch: Trước khi lắp van, bắt buộc phải vệ sinh sạch sẽ cát, xỉ hàn và rác bên trong lòng đường ống để tránh kẹt đĩa van.

• Đồng tâm: Giữ cho hai mặt bích của đường ống song song và đồng tâm tuyệt đối với mặt bích của van.

• Siết lực đều: Khi siết bu-lông, phải siết theo hình ngôi sao hoặc đối xứng nhau một cách từ từ để lực ép lên vòng đệm cao su được phân bố đều, tránh làm vênh mặt bích.

Quy trình bảo trì định kỳ

Đối với các van ít khi sử dụng (như trong hệ thống PCCC), kỹ thuật viên nên tiến hành xoay đóng/mở van định kỳ 3 - 6 tháng một lần để tránh hiện tượng kẹt cứng trục van do cặn bám. Đồng thời, cần bổ sung mỡ bôi trơn vào phần ty van lộ ra ngoài để cơ cấu truyền động luôn mượt mà.

Câu hỏi thường gặp về blue gate valve

1.Blue gate valve dùng cho môi chất nào?

Thiết bị chủ yếu được thiết kế tối ưu cho môi chất là nước sạch, nước thô, nước thải sinh hoạt đã qua xử lý và các chất lỏng trung tính không có tính ăn mòn hóa học mạnh.

2.Gate valve có dùng để điều tiết lưu lượng không?

Không. Van cổng chỉ dùng cho chức năng đóng hoặc mở cách ly hoàn toàn dòng chảy. Sử dụng để điều tiết sẽ làm hỏng đĩa van do hiện tượng mài mòn và xâm thực.

3.Ty nổi và ty chìm khác nhau thế nào?

Van ty nổi có trục van di chuyển lên xuống giúp nhận biết trạng thái van bằng mắt thường nhưng tốn không gian. Van ty chìm có trục van cố định bên trong, tiết kiệm diện tích tối đa.

4.Blue gate valve có chống gỉ không?

Có. Nhờ thân van làm bằng gang dẻo dày đúc nguyên khối và được bảo vệ toàn diện bằng lớp sơn phủ Epoxy cao cấp cả mặt trong lẫn mặt ngoài nên van có khả năng chống oxy hóa rất tốt.

Kết Luận

Đầu tư một hệ thống lưu chất thành công đòi hỏi sự chính xác từ những chi tiết nhỏ nhất. Dòng sản phẩm blue gate valve chính là giải pháp xương sống giúp bảo vệ áp suất, điều hướng dòng chảy và duy trì sự an toàn bền vững cho toàn bộ công trình của bạn qua nhiều thập kỷ. Việc chọn đúng mác van, đúng tiêu chuẩn áp lực ngay từ đầu không chỉ giúp bạn yên tâm vận hành mà còn loại bỏ hoàn toàn các rủi ro tổn thất tài chính do sự cố gián đoạn hệ thống.
