Gate Valve DN20: Giải Pháp Kiểm Soát Dòng Chảy Hiệu Quả Cho Hệ Thống Nhỏ

Trong quá trình thi công và vận hành hệ thống cấp thoát nước, đôi khi những sai sót nhỏ nhất lại dẫn đến những hậu quả phiền toái nhất. Đã bao giờ bạn lắp đặt xong một chiếc van cho đường ống dân dụng nhưng chỉ sau vài giờ, nước bắt đầu rò rỉ tại các mối nối? Hay tệ hơn, ren của van không thể vặn khớp với đầu ống dù bạn đã cố gắng hết sức? Vấn đề thường nằm ở chỗ kích thước DN20 tuy nhỏ nhưng lại có nhiều biến số về chuẩn ren, vật liệu và định mức áp suất. Gate valve DN20 là loại van phổ biến hàng đầu trong các công trình hiện nay, nhưng "chỉ cần sai một chi tiết nhỏ, toàn bộ hệ thống có thể rò rỉ". Việc lựa chọn đúng dòng van cổng này ngay từ đầu không chỉ giúp bạn tiết kiệm thời gian mà còn đảm bảo sự bền vững tuyệt đối cho công trình.

Gate valve DN20 là gì?

Về mặt kỹ thuật, gate valve DN20 (hay còn gọi là van cổng DN20) là loại thiết bị dùng để đóng hoặc mở hoàn toàn dòng chảy lưu chất trong hệ thống đường ống. Chỉ số "DN20" dùng để chỉ đường kính danh nghĩa của van, tương đương với kích thước ống khoảng 3/4 inch (phi 27mm theo cách gọi dân gian Việt Nam).

Đặc điểm quan trọng nhất cần ghi nhớ là van cổng DN20 được thiết kế để vận hành ở trạng thái đóng hoàn toàn hoặc mở hoàn toàn (ON/OFF). Chúng không được khuyến khích sử dụng để điều tiết lưu lượng vì dòng chảy khi đi qua cửa van hé mở sẽ gây ra hiện tượng mài mòn và rung lắc, làm giảm tuổi thọ thiết bị nhanh chóng.

Cấu tạo của một bộ van DN20 tiêu chuẩn bao gồm:

• Thân van (Body): Nơi dòng chảy đi qua, thường bằng đồng hoặc inox.

• Cửa van (Gate/Wedge): Bộ phận dạng đĩa di chuyển lên xuống để chắn dòng.

• Trục van (Stem): Kết nối tay vặn với cửa van để truyền chuyển động.

• Tay quay (Handwheel): Bộ phận để người dùng thao tác đóng/mở.

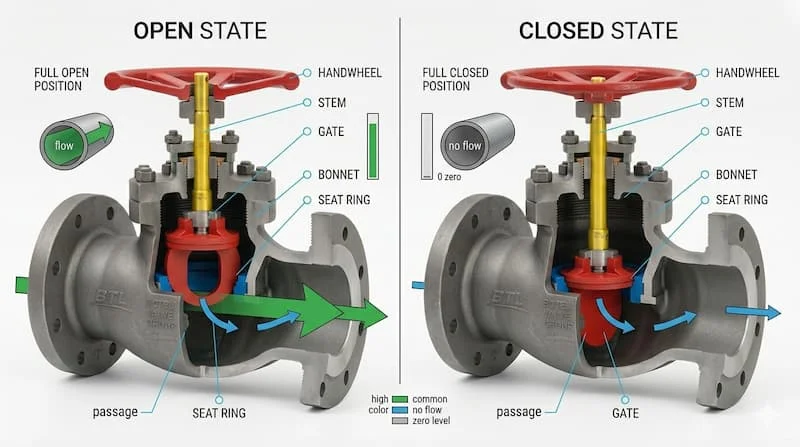

Nguyên lý hoạt động của gate valve DN 20

Cơ chế vận hành của van cổng DN20 khá đơn giản nhưng vô cùng hiệu quả. Khi bạn xoay tay quay theo chiều kim đồng hồ, trục van sẽ đẩy cửa van hạ xuống vị trí thấp nhất, chặn đứng toàn bộ tiết diện của đường ống. Ngược lại, khi xoay ngược chiều kim đồng hồ, cửa van được nâng lên hoàn toàn, giải phóng dòng chảy.

Điểm mạnh của nguyên lý này là khi van mở hoàn toàn, cửa van sẽ nằm ngoài đường đi của dòng chảy. Điều này giúp dòng lưu chất đi thẳng, không bị cản trở, từ đó tổn thất áp suất (pressure drop) là cực kỳ thấp. Đây là lý do tại sao van cổng thường được ưu tiên cho các đường ống dẫn nước yêu cầu lưu lượng tối đa.

Tuy nhiên, nhược điểm của cơ chế này là tốc độ đóng/mở chậm. Bạn phải xoay tay quay nhiều vòng để cửa van di chuyển hết hành trình. Điều này thực chất lại là một lợi thế cho hệ thống đường ống vì nó giúp ngăn chặn hiện tượng búa nước (water hammer) vốn thường xảy ra khi dòng chảy bị ngắt đột ngột.

Các loại van cổng DN20 phổ biến

Tùy vào môi trường sử dụng mà van cổng DN20 được phân chia thành nhiều loại dựa trên vật liệu và thiết kế:

Theo vật liệu chế tạo

• Đồng (Brass/Bronze): Đây là loại phổ biến nhất cho hệ thống nước dân dụng, bình nóng lạnh. Đồng có khả năng chịu nhiệt khá và giá thành rẻ.

• Inox (Stainless Steel 304/316): Dùng trong môi trường hóa chất, thực phẩm hoặc nước mặn nhờ khả năng chống ăn mòn tuyệt đối.

• Gang (Cast Iron): Ít gặp hơn ở kích thước DN20, thường chỉ dùng trong các hệ thống công nghiệp đặc thù.

Theo kiểu kết nối và thiết kế

Ở kích thước DN20, đại đa số các loại van sử dụng kết nối ren (Threaded) để dễ dàng lắp đặt vào các ống nhựa hoặc ống kim loại nhỏ. Ngoài ra, người ta còn phân loại theo:

• Rising Stem (Ty nổi): Trục van sẽ trồi lên khi mở, giúp dễ dàng nhận biết trạng thái van bằng mắt thường.

• Non-rising Stem (Ty chìm): Trục van không thay đổi chiều cao, tiết kiệm không gian lắp đặt.

Thông số kỹ thuật quan trọng của DN20

Để tránh mua nhầm hàng không lắp được, bạn cần chú ý sát sao đến các thông số sau của van cổng DN20:

1. Kích thước danh định: DN20 ≈ 3/4 inch ≈ Phi 27 (đường kính ống).

2. Định mức áp suất (Pressure Rating): Phổ biến nhất là PN10 (10 bar) hoặc PN16 (16 bar). Nếu lắp van PN10 vào hệ thống có áp suất 12 bar, van sẽ sớm bị biến dạng và rò rỉ.

3. Tiêu chuẩn ren (Thread Standard): Đây là yếu tố "sống còn". Có hai chuẩn chính là BSP (phổ biến tại Việt Nam/Châu Âu) và NPT (chuẩn Mỹ). Hai chuẩn này có góc ren khác nhau, nếu vặn nhầm sẽ gây cháy ren và không bao giờ kín khít.

4. Nhiệt độ làm việc: Van đồng thường chịu được đến 120°C, trong khi van inox có thể chịu nhiệt độ cao hơn nhiều.

Insight: Sai chuẩn ren là lỗi thường gặp nhất khiến kỹ thuật viên phải đổi trả hàng, gây chậm tiến độ thi công. Hãy luôn kiểm tra thiết bị hạ nguồn của bạn đang dùng chuẩn ren gì trước khi đặt hàng.

So sánh gate valve DN 20 với các loại valve khác

Việc chọn van cổng DN20 hay loại van khác phụ thuộc vào mục đích sử dụng cụ thể:

Khi nào nên chọn gate valve? Khi bạn cần dòng chảy thông suốt hoàn toàn và không cần thao tác đóng mở thường xuyên.Khi nào nên chọn ball valve? Khi bạn cần đóng ngắt nhanh và kích thước nhỏ gọn.

Ứng dụng thực tế và sai lầm thường gặp

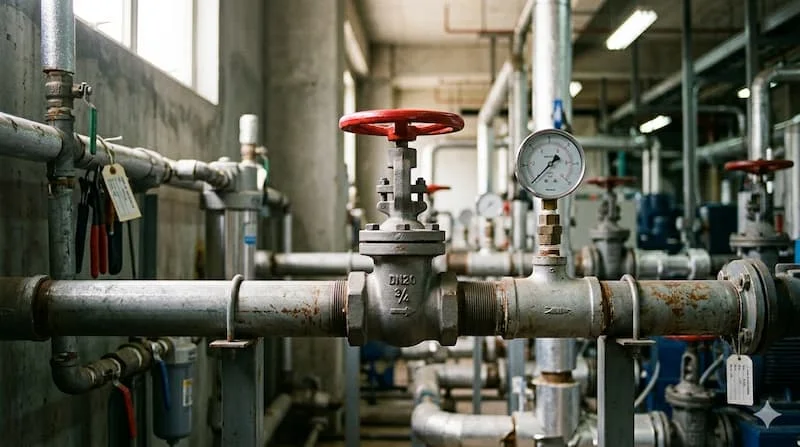

Van cổng DN20 là lựa chọn lý tưởng cho các hệ thống:

• Đường ống cấp nước sạch trong gia đình, căn hộ chung cư.

• Hệ thống HVAC (điều hòa không khí) công suất nhỏ.

• Các đường ống dẫn dầu mỡ, chất lỏng trong xưởng sản xuất quy mô nhỏ.

Những sai lầm phổ biến khiến bạn mất tiền:

1. Nhầm lẫn DN với Inch: Nhiều người nghĩ DN20 là phi 20mm, nhưng thực tế nó lắp cho ống phi 27mm.

2. Dùng để điều tiết: Việc mở hé van cổng để giảm dòng nước sẽ làm "bay" mất phần đế van do xói mòn, dẫn đến việc sau này bạn không thể đóng kín van được nữa.

3. Bỏ qua vật liệu: Dùng van đồng cho môi trường nước nhiễm mặn sẽ khiến van bị ăn mòn điện hóa và hỏng chỉ sau vài tháng.

Cách chọn gate valve DN 20 đúng chuẩn (Checklist)

Để đảm bảo hệ thống vận hành trơn tru, hãy tuân thủ checklist sau khi mua hàng:

• Xác định lưu chất: Nước sạch (chọn đồng), hóa chất (chọn inox).

• Xác định áp suất: Kiểm tra áp suất bơm để chọn van PN10 hay PN16.

• Chuẩn ren: Xác định chính xác ren BSP hay NPT để khớp với đầu nối ống.

• Thương hiệu: Ưu tiên các nhà cung cấp uy tín, có đầy đủ CO, CQ cho dự án.

Lưu ý lắp đặt: Khi vặn ren, tuyệt đối không siết quá lực bằng mỏ lết vì có thể làm nứt thân van đồng. Hãy dùng lượng băng tan (cao su non) vừa đủ và siết đến khi cảm thấy chắc tay.

Câu hỏi thường gặp về gate valve DN 20 (FAQ)

1. DN20 tương đương bao nhiêu inch?

DN20 tương đương với 3/4 inch.

2. Gate valve DN20 có dùng cho nước nóng được không?

Có, hầu hết van cổng đồng DN20 chịu được nhiệt độ lên đến 120°C, phù hợp cho hệ thống nước nóng trung tâm.

3. Nên chọn van đồng hay inox?

Van đồng đủ dùng cho nước sinh hoạt. Van inox chỉ cần thiết khi bạn dẫn hóa chất hoặc yêu cầu tính thẩm mỹ và độ bền cực cao.

4. Có thể tự lắp tại nhà không?

Hoàn toàn có thể. Với kết nối ren, bạn chỉ cần mỏ lết và băng tan là có thể tự lắp đặt dễ dàng.

Kết luận

Gate valve DN 20 là chi tiết nhỏ nhưng đóng vai trò "chốt chặn" quan trọng trong mọi hệ thống đường ống nhỏ. Việc hiểu rõ về tiêu chuẩn ren, áp suất và tính chất vật liệu không chỉ giúp bạn tránh được những phiền toái về rò rỉ mà còn tối ưu hóa chi phí đầu tư. Hãy nhớ rằng: Sự chính xác trong lựa chọn ban đầu chính là cách tiết kiệm nhất cho tương lai.
