Bích Thép DN100: Thông Số Kỹ Thuật, Tiêu Chuẩn Và Cách Lựa Chọn Tối Ưu

Hãy tưởng tượng bạn đang điều hành một dự án lắp đặt hệ thống phòng cháy chữa cháy hoặc cấp nước quy mô lớn. Mọi thứ dường như đã sẵn sàng cho đến khi đội ngũ kỹ thuật phát hiện ra các tấm bích thép DN100 vừa nhập về không thể khớp với các van và máy bơm hiện có. Nguyên nhân? Chỉ vì sai lệch tiêu chuẩn lỗ bulong. Kết quả là toàn bộ tiến độ bị đình trệ, chi phí nhân công và vận chuyển thay thế tăng vọt. Trong ngành cơ khí và xây dựng, nhiều người vẫn lầm tưởng rằng chỉ cần gọi đúng kích thước "DN100" là đủ, nhưng thực tế, các yếu tố về tiêu chuẩn, áp lực và kiểu thiết kế mới là điều kiện đủ để hệ thống vận hành. "Chỉ sai một thông số nhỏ, cả hệ thống có thể phải tháo ra lắp lại". Bài viết này sẽ cung cấp kiến thức chuyên sâu về bích thép DN100, giúp bạn lựa chọn chính xác và tránh những sai lầm đắt giá trong dự án.

Bích thép DN100 là gì?

Về mặt kỹ thuật, bích thép DN100 (Steel Flange DN100) là phụ kiện đường ống dạng hình đĩa, được chế tạo từ thép carbon hoặc thép không gỉ. Nó đóng vai trò làm mối nối trung gian để liên kết các đoạn ống, van, máy bơm hoặc các thiết bị công nghiệp khác. Kích thước danh nghĩa DN100 tương đương với đường kính ngoài (OD) của ống thép là khoảng 114.3mm.

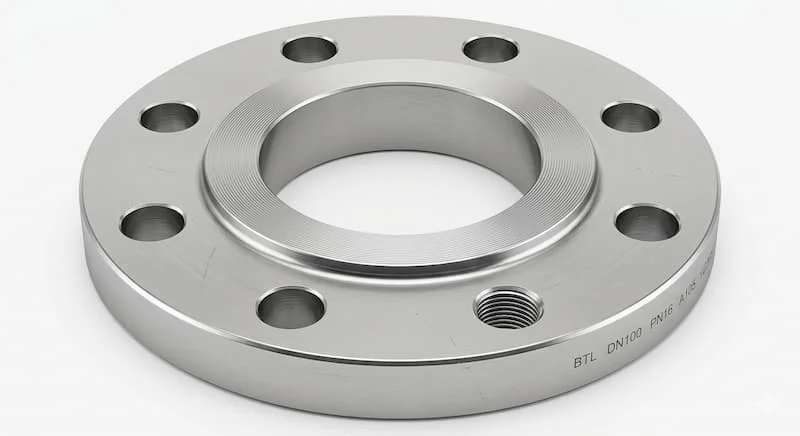

Cấu tạo cơ bản của một mặt bích thép bao gồm:

• Thân bích: Phần vành thép chịu lực chính.

• Lỗ bulong: Các lỗ được khoan chính xác xung quanh vành bích để kết nối.

• Mặt bích (Sealing Face): Bề mặt tiếp xúc trực tiếp với gioăng làm kín, có thể là dạng phẳng (FF) hoặc lồi (RF).

Vai trò của bích thép DN100 không chỉ dừng lại ở việc kết nối chắc chắn mà còn tạo ra sự linh hoạt tối đa cho hệ thống. Nhờ cơ chế liên kết bằng bulong, kỹ thuật viên có thể dễ dàng tháo rời các bộ phận để bảo trì, vệ sinh hoặc thay thế mà không cần phải cắt ống như phương pháp hàn trực tiếp.

Nguyên lý kết nối của bích thép DN100

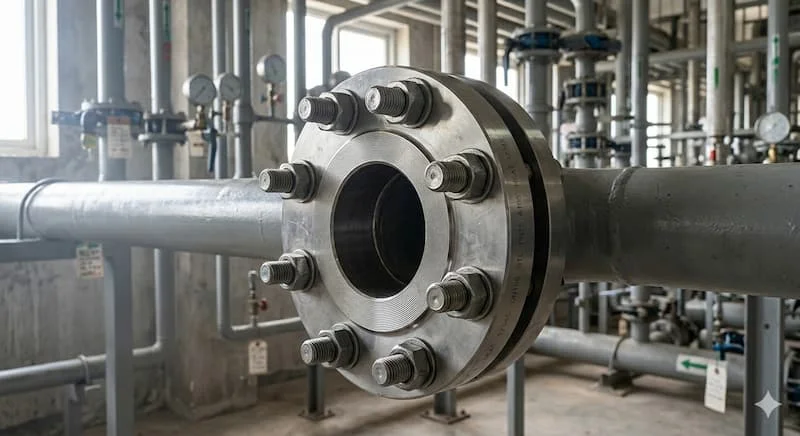

Nguyên lý hoạt động của bích thép dựa trên sự kết hợp giữa lực siết cơ khí và vật liệu làm kín. Hai mặt bích sẽ được đặt đối diện nhau, ở giữa là một vòng đệm (gasket). Khi ta siết các bulong xung quanh vành bích, lực ép này sẽ nén chặt gioăng đệm vào bề mặt bích, tạo ra một rào cản tuyệt đối ngăn chặn lưu chất rò rỉ ra ngoài.

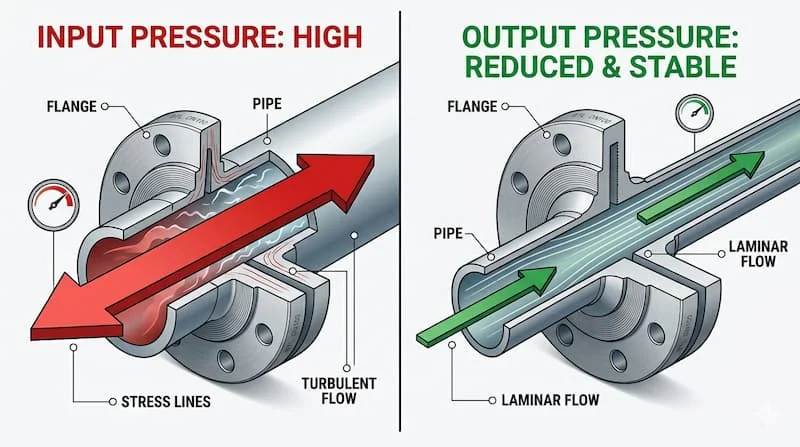

Tại sao bích thép lại được ưu tiên hơn kết nối ren trong các hệ thống áp lực cao? Câu trả lời nằm ở khả năng phân phối lực. Với kích thước lớn như DN100, kết nối ren rất khó để đạt được độ kín khít và dễ bị biến dạng dưới áp suất cao. Trong khi đó, mặt bích cho phép phân bổ lực siết đều qua nhiều điểm bulong, giúp hệ thống bền bỉ hơn trong môi trường khắc nghiệt như nhiệt độ cao hoặc áp suất biến thiên.

Phân loại bích thép DN 100 phổ biến trong công nghiệp

Việc chọn đúng kiểu thiết kế bích (Flange Type) quyết định đến sự ổn định lâu dài của mối nối. Dưới đây là các loại phổ biến nhất:

• Slip-on Flange (Bích rỗng): Loại bích này được trượt trên đầu ống và hàn cả bên trong lẫn bên ngoài. Ưu điểm là dễ lắp đặt, căn chỉnh và chi phí thấp.

• Weld Neck Flange (Bích cổ hàn): Có phần cổ dài để hàn đối đầu với ống. Thiết kế này giúp chuyển tải áp suất từ mặt bích sang ống, cực kỳ bền trong các hệ thống áp suất siêu cao hoặc rung động mạnh.

• Blind Flange (Bích mù): Không có lỗ ở tâm, dùng để bịt kín đầu ống hoặc các ngách chờ của hệ thống, cho phép mở rộng đường ống dễ dàng trong tương lai.

• Socket Weld Flange: Ống được đưa vào lỗ bích và hàn ở mặt ngoài. Thường dùng cho các đường ống nhỏ nhưng yêu cầu độ kín khít tuyệt đối.

• Threaded Flange (Bích ren): Kết nối với ống bằng ren thay vì hàn. Loại này hữu ích trong môi trường dễ cháy nổ, nơi việc hàn điện bị hạn chế.

Insight: Mỗi loại bích có một thế mạnh riêng. Nếu Slip-on là "ông vua" của các ứng dụng nước thông thường nhờ sự tiện lợi, thì Weld Neck lại là sự lựa chọn duy nhất cho những hệ thống dẫn khí hóa lỏng hoặc hóa chất áp lực cao.

Thông số kỹ thuật quan trọng của bích DN100

Sự nhầm lẫn giữa các tiêu chuẩn kỹ thuật là nguyên nhân hàng đầu dẫn đến việc mua nhầm hàng. Đối với bích thép DN 100, bạn cần đặc biệt lưu tâm đến 4 nhóm thông số:

1. Tiêu chuẩn sản xuất (Standards):

   • ANSI/ASME (Mỹ): Phổ biến với các cấp áp suất Class 150, Class 300.

   • JIS (Nhật Bản): Thường gặp là JIS 10K, JIS 20K. Đây là tiêu chuẩn phổ biến nhất tại Việt Nam.

   • DIN (Đức/Châu Âu): Sử dụng ký hiệu PN (Pressure Nominal) như PN10, PN16.

2. Đường kính và Số lỗ bulong: DN100 của tiêu chuẩn JIS 10K có 8 lỗ bulong, đường kính tâm lỗ là 175mm. Trong khi đó, tiêu chuẩn khác có thể có số lỗ hoặc khoảng cách khác nhau.

3. Áp suất làm việc: Chỉ số này cho biết giới hạn áp lực mà bích có thể chịu được mà không bị biến dạng.

4. Vật liệu: Thép Carbon (như A105) dùng cho nước, dầu khí thông thường; Thép không gỉ (Inox 304/316) dùng cho môi trường ăn mòn hoặc thực phẩm.

Insight chuyên gia: "DN100 không phải lúc nào cũng giống nhau". Một mặt bích JIS 10K DN100 tuyệt đối không thể lắp chung với một chiếc van tiêu chuẩn ANSI Class 150 DN100 vì khoảng cách tâm lỗ bulong hoàn toàn khác biệt. Sai tiêu chuẩn đồng nghĩa với việc không thể lắp đặt.

So sánh các tiêu chuẩn bích DN100 phổ biến

Để giúp quý khách hàng dễ dàng tra cứu, dưới đây là bảng so sánh cơ bản giữa 3 hệ tiêu chuẩn thịnh hành nhất:

Khi nào chọn JIS? Hầu hết các công trình dân dụng, PCCC và cấp nước tại Việt Nam sử dụng thiết bị Nhật/Hàn/Đài Loan, do đó JIS là tiêu chuẩn mặc định.

Khi nào chọn ANSI? Thường xuất hiện trong các dự án dầu khí, nhiệt điện hoặc hệ thống được thiết kế theo bản vẽ kỹ thuật của Mỹ/Châu Âu.

Ứng dụng thực tế và sai lầm phổ biến

Bích thép DN 100 là kích thước "vàng" trong công nghiệp, xuất hiện dày đặc trong:

• Hệ thống PCCC: Kết nối các đường ống trục chính dẫn nước đến các họng chờ.

• Hệ thống HVAC: Dùng cho đường ống nước chiller, điều hòa trung tâm tòa nhà.

• Công nghiệp Dầu khí: Dẫn các dòng lưu chất thô hoặc sản phẩm tinh lọc.

• Xử lý nước thải: Kết nối các bồn chứa và máy bơm công suất lớn.

Những sai lầm "nhớ đời" khi chọn mua

Nhiều kỹ sư mua hàng thường chỉ báo số lượng "bích DN100" mà không kèm tiêu chuẩn. Hậu quả là hàng về không lắp được với van (thường van đi theo một tiêu chuẩn cứng). Sai lầm thứ hai là chọn sai áp lực. Dùng bích JIS 10K (chịu 10 bar) cho hệ thống có áp suất đỉnh lên tới 15 bar sẽ gây rò rỉ hoặc vỡ bích tại mối hàn. Cuối cùng, việc mua hàng không có giấy tờ CO, CQ (Chứng chỉ xuất xứ và chất lượng) khiến dự án không thể nghiệm thu, đặc biệt là các công trình nhà nước.

Cách chọn bích thép DN100 đúng chuẩn (Checklist)

Để đảm bảo mua đúng, dùng tốt, hãy tuân thủ checklist chuyên gia sau:

• Xác định tiêu chuẩn hệ thống: Kiểm tra bản vẽ kỹ thuật hoặc tiêu chuẩn của van/máy bơm đang dùng (JIS, ANSI hay DIN?).

• Xác định áp suất vận hành: Áp suất thực tế là bao nhiêu để chọn loại 10K, 20K hay PN16?

• Chọn loại bích: Bạn cần bích rỗng (Slip-on) để dễ lắp hay bích mù (Blind) để bịt ống?

• Lựa chọn vật liệu: Môi trường có tính ăn mòn không? Nếu có, hãy ưu tiên inox 304 thay vì thép carbon đen.

• Kiểm tra thực tế: Đo khoảng cách tâm hai lỗ bulong đối diện để so khớp với bảng tiêu chuẩn trước khi đặt số lượng lớn.

Hướng dẫn lắp đặt và bảo trì hiệu quả

Lắp đặt bích thép DN 100 đúng kỹ thuật sẽ kéo dài tuổi thọ hệ thống gấp nhiều lần:

1. Vệ sinh bề mặt: Loại bỏ rỉ sét, bụi bẩn trên mặt bích và gioăng đệm.

2. Siết bulong theo sơ đồ đối xứng: Luôn siết các cặp bulong đối diện nhau để lực ép lên gioăng đều nhất, tránh hiện tượng vênh bích gây rò rỉ.

3. Dùng Gasket phù hợp: Nước lạnh có thể dùng gioăng cao su, nhưng hơi nóng phải dùng gioăng chì hoặc gioăng không amiăng chịu nhiệt.

4. Kiểm tra rò rỉ: Thực hiện test áp suất (Hydrotest) sau khi lắp đặt để đảm bảo mọi mối nối đều kín khít.

Câu hỏi thường gặp về bích thép DN 100 (FAQ)

1. DN100 tương đương bao nhiêu mm?

DN100 là đường kính danh nghĩa, tương đương ống có đường kính ngoài (OD) là 114.3mm.

2. Bích DN100 ANSI và JIS có dùng chung được không?

Tuyệt đối không. Khoảng cách tâm lỗ bulong và đường kính ngoài của hai tiêu chuẩn này khác nhau, không thể xỏ bulong qua được.

3. Nên chọn bích thép hay inox?

Nếu dùng cho nước sạch, PCCC thông thường, bích thép carbon là đủ để tiết kiệm chi phí. Nếu dùng cho thực phẩm, dược phẩm hoặc hóa chất, bắt buộc dùng inox.

4. Bích DN100 chịu được áp suất bao nhiêu?

Tùy tiêu chuẩn. JIS 10K chịu khoảng 10 bar (~10kg/cm²), ANSI Class 150 chịu khoảng 20 bar.

Kết luận

Bích thép DN 100 tuy là một chi tiết nhỏ nhưng lại đóng vai trò quyết định đến sự an toàn và hiệu suất của toàn bộ hệ thống cơ điện. Việc hiểu rõ về tiêu chuẩn, áp suất và các kiểu thiết kế sẽ giúp bạn không chỉ tiết kiệm chi phí mà còn khẳng định sự chuyên nghiệp trong quản lý dự án. Hãy nhớ rằng: "Sự đồng bộ là chìa khóa của sự bền vững".
