Tìm Hiểu Toàn Diện Về Van Bi DN32: Giải Pháp Đóng Mở Tối Ưu Cho Đường Ống Phi 42

Trong thực tế vận hành các hệ thống cấp thoát nước, mạng lưới khí nén hay các đường ống dẫn chất lỏng công nghiệp, kích thước DN32 là một trong những thông số xuất hiện với tần suất dày đặc nhất. Dù có nhu cầu sử dụng rất cao, nhưng trong quá trình tư vấn vật tư, chúng tôi nhận thấy không ít kỹ sư và chủ đầu tư vẫn gặp phải tình trạng chọn sai loại van. Việc không nắm rõ thông số kỹ thuật dẫn đến hiện tượng rò rỉ lưu chất, sụt giảm áp suất, hoặc nghiêm trọng hơn là nứt vỡ thân van do vượt quá giới hạn chịu tải của hệ thống.

Van bi DN32 (hay còn được gọi phổ biến là van bi phi 42, ball valve DN32) chính là mắt xích quan trọng giải quyết triệt để bài toán này. Việc hiểu đúng bản chất cấu tạo, phân loại và áp lực làm việc của dòng van khóa DN32 này không chỉ giúp toàn bộ hệ thống của bạn vận hành ổn định, an toàn mà còn tối ưu hóa chi phí đầu tư ban đầu cũng như chi phí bảo dưỡng định kỳ.

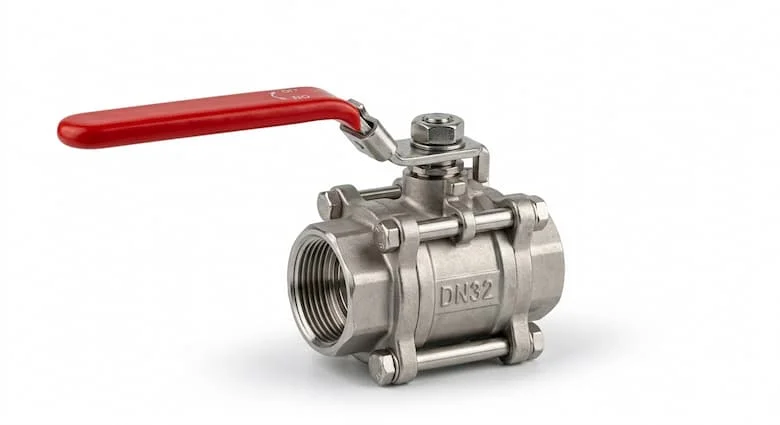

Van bi DN32 là gì?

Để lựa chọn chính xác, trước hết chúng ta cần làm rõ các khái niệm quy đổi định danh của thiết bị. Van bi DN32 là dòng van đóng mở dòng chảy bằng viên bi rỗng có lỗ xuyên tâm bên trong thân van, thường dùng cho đường ống kích thước DN32 hoặc phi 42. Trong đó, DN32 là kích thước danh nghĩa (Nominal Diameter) theo tiêu chuẩn châu Âu, tương đương với đường kính ngoài thực tế của đường ống nhựa hoặc kim loại vào khoảng 42 mm. Trong tiếng Anh kỹ thuật, thiết bị này được gọi là ball valve DN32.

[Tay gạt/Bộ điều khiển] -> [Trục van] -> [Bi van (Lỗ xuyên tâm)] -> [Gioăng làm kín PTFE]

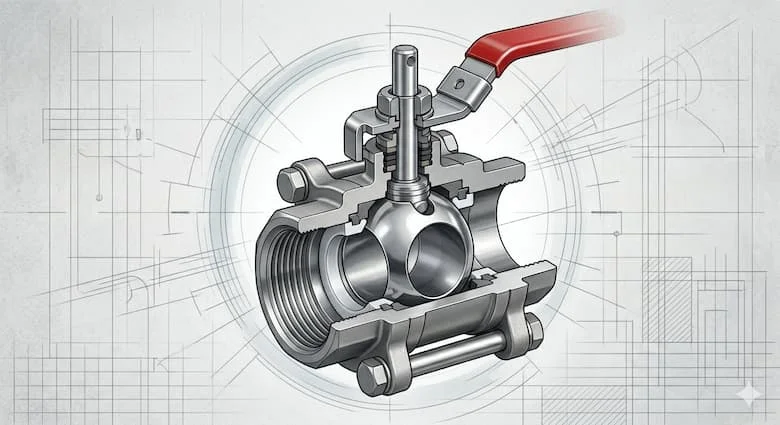

Cấu tạo cơ bản của một cụm van bi DN32 hoàn chỉnh bao gồm 5 bộ phận cốt lõi:

• Thân van: Phần vỏ bọc bên ngoài chịu lực chính, bảo vệ các chi tiết bên trong.

• Bi van (Ball): Một viên bi kim loại hoặc nhựa được đục lỗ xuyên tâm, đóng vai trò là đĩa van chặn hoặc cho lưu chất đi qua.

• Trục van (Stem): Thanh chốt truyền động kết nối từ bộ phận điều khiển đến bi van.

• Gioăng làm kín (Seat): Thường làm bằng chất liệu PTFE (Teflon) có độ ma sát thấp và chịu nhiệt tốt, giúp chống rò rỉ tuyệt đối.

• Bộ phận điều khiển: Có thể là tay gạt cơ học, tay quay (vô lăng) hoặc các bộ truyền động tự động hóa.

•

Nguyên lý hoạt động của van bi DN32

Cơ chế hoạt động của dòng van bi DN32 dựa trên nguyên lý truyền động xoay một góc góc $90^\circ$ (Quarter-turn). Khi người vận hành tác động lực vào tay gạt, trục van sẽ truyền lực momen xoắn làm xoay bi van. Ở trạng thái mở hoàn toàn, lỗ xuyên tâm của bi van sẽ nằm trùng với hướng dòng chảy của lưu chất trong ống. Ngược lại, khi gạt tay gạt một góc vuông, lỗ xuyên tâm này sẽ nằm vuông góc với dòng chảy, vách kín của bi van kết hợp với gioăng PTFE sẽ chặn đứng toàn bộ lưu chất.

Thiết kế đóng mở góc 90 độ mang lại hai lợi thế cốt lõi mà các kỹ sư vận hành luôn ưu tiên:

1. Tốc độ đóng mở cực nhanh: Chỉ mất chưa đầy 2 giây để chuyển trạng thái, nhanh hơn rất nhiều so với cơ chế xoay nhiều vòng của van cổng (gate valve).

2. Tổn thất áp suất bằng không: Khi mở hoàn toàn, cấu tạo "Full Bore" (lỗ dòng chảy bằng đường kính lòng ống) giúp dòng chất lưu đi thẳng, không bị cản trở, từ đó giữ nguyên lưu lượng và áp suất đỉnh của hệ thống.

Trong các hệ thống đường ống vừa và nhỏ (dưới DN50), ball valve DN32 hầu như thay thế hoàn toàn van cổng nhờ kết cấu gọn nhẹ, khả năng chống rò rỉ vượt trội ở áp suất cao và quy trình vận hành ít tốn sức lực hơn.

Phân loại van bi DN32 phổ biến hiện nay

Trên thị trường hiện nay, cấu trúc tổng thể của van bi DN32 được tùy biến rất đa dạng để đáp ứng các tiêu chuẩn kỹ thuật khắt khe. Chúng ta có thể phân loại chúng dựa trên 3 tiêu chí chính:

Theo vật liệu chế tạo

• Van bi inox DN32 (SUS304, SUS316): Dòng van cao cấp nhất, có khả năng chống ăn mòn hóa chất, chịu nhiệt độ cao và áp lực lớn.

• Van bi đồng DN32: Phổ biến nhất trong các hệ thống dân dụng, có tính kháng khuẩn tốt, dẻo dai và giá thành hợp lý.

• Van bi nhựa DN32 (PVC, PPR): Chuyên dụng cho các đường ống nước sinh hoạt, hệ thống tưới tiêu hoặc hóa chất ăn mòn mạnh nhưng áp lực thấp.

• Van bi gang DN32: Thường gặp trong các hệ thống phòng cháy chữa cháy hoặc đường ống công nghiệp hạng trung nhờ độ bền cơ học cao.

Theo kiểu kết nối đường ống

• Kết nối nối ren: Tiện lợi, dễ tháo lắp, phù hợp cho không gian hẹp và hệ thống áp suất trung bình.

• Kết nối mặt bích: Chịu được độ rung lắc mạnh, chống rò rỉ tuyệt vời, thường dùng cho tiêu chuẩn JIS, ANSI, DIN.

• Kết nối rắc co / mối hàn: Đặc trưng của van nhựa hoặc van chịu áp lực siêu cao.

Theo phương thức điều khiển

Bên cạnh dạng tay gạt cơ học truyền thống, nếu hệ thống yêu cầu tự động hóa từ phòng điều khiển trung tâm, bạn có thể lựa chọn lắp đặt thêm bộ điều khiển điện hoặc bộ điều khiển khí nén để tối ưu hóa hiệu suất vận hành mà không cần nhân công tác động trực tiếp.

Thông số kỹ thuật quan trọng của van bi DN 32

Việc đọc hiểu bảng thông số kỹ thuật (Data sheet) của nhà sản xuất là điều bắt buộc để tránh các sự cố hư hỏng hệ thống. Dưới đây là các thông số tiêu chuẩn của một cụm van bi DN 32 chất lượng cao:

Cảnh báo từ chuyên gia: Hãy luôn kiểm tra áp suất đỉnh (Peak Pressure) của hệ thống. Nếu áp suất vận hành thực tế đạt 14 bar mà bạn sử dụng van tiêu chuẩn PN10, thân van sẽ bị mỏi cơ học, dẫn đến hiện tượng nứt vỡ hoặc biến dạng gioăng làm kín sau một thời gian ngắn sử dụng.

Van bi DN 32 inox hay đồng tốt hơn?

Đây là câu hỏi xuất hiện nhiều nhất khi khách hàng lựa chọn vật tư. Để có câu trả lời khách quan, chúng ta hãy cùng đặt hai chất liệu này lên bàn cân so sánh trực tiếp:

Bản chất cốt lõi nằm ở môi chất vận hành: Nếu hệ thống của bạn là nước sạch dân dụng, hệ thống tưới tiêu hoặc đường ống hơi nước nhiệt độ thấp, van đồng là sự lựa chọn hoàn hảo giúp tối ưu chi phí. Tuy nhiên, đối với các nhà máy thực phẩm, hóa chất, nước thải công nghiệp hoặc hệ thống yêu cầu độ sạch tuyệt đối, van bi inox DN32 là phương án bắt buộc để đảm bảo an toàn vệ sinh và tuổi thọ thiết bị.

Vì sao van bi DN 32 được ưa chuộng trong hệ thống nước?

Trong lĩnh vực xử lý nước và cấp thoát nước, kích thước đường ống phi 42 là trục nhánh cực kỳ phổ biến tại các tòa nhà và phân xưởng. Tại vị trí này, van bi DN 32 sở hữu những điểm cộng tuyệt đối so với van cổng (gate valve) hay van bướm cùng kích cỡ:

• Đóng kín hoàn toàn: Nhờ cơ chế ép chặt của hai vòng gioăng PTFE ôm sát vào bi cầu, hạn chế tối đa tình trạng rò rỉ từng giọt – điều mà van cổng cũ thường gặp phải sau một thời gian sử dụng do cặn bám đáy.

• Tiết kiệm không gian: Thiết kế chiều dài tổng thể của van bi ren rất ngắn, giúp dễ dàng lắp đặt vào các hộp kỹ thuật hẹp hoặc sát vách tường.

• Tần suất thao tác cao: Đối với các khu vực cần đóng cắt dòng nước thường xuyên để bảo trì thiết bị hạ nguồn, cơ chế gạt 90 độ giúp công nhân vận hành nhanh chóng, giảm thiểu tối đa thời gian dừng hệ thống.

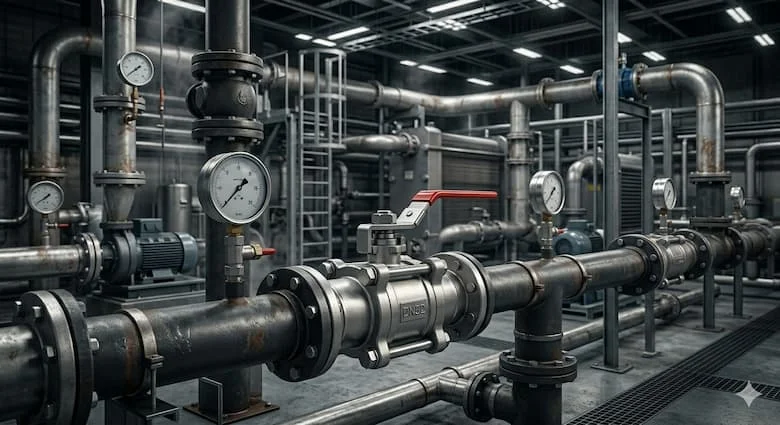

Ứng dụng thực tế của van bi DN 32

Nhờ sở hữu dải thông số kỹ thuật đa dụng, dòng van bi phi 42 này được ứng dụng rộng rãi trong cả đời sống lẫn sản xuất:

• Hệ thống HVAC & Chiller: Điều xả nước làm mát trong các hệ thống điều hòa trung tâm tòa nhà.

• Trạm cấp nước và xử lý nước thải: Lắp đặt tại các đường ống bơm nước, trục phân phối nước sạch tới các tầng.

• Hệ thống khí nén công nghiệp: Giữ áp suất khí nén cho các thiết bị máy mài, máy cắt trong xưởng cơ khí.

• Công nghiệp thực phẩm và dược phẩm: Sử dụng phiên bản inox vi sinh để dẫn lòng chất lỏng, nước ngọt, cồn y tế.

Ví dụ thực tế: Tại một nhà xưởng dệt nhuộm, đường ống nhánh cấp nước sạch phi 42 trước khi đi vào máy nhuộm bắt buộc phải lắp một cụm van khóa DN32 bằng inox để vừa chịu được nhiệt độ nước nóng luân chuyển, vừa đảm bảo hóa chất nhuộm không ăn mòn ngược lại đường ống cấp.

Sai lầm thường gặp khi chọn và vận hành van bi DN 32

Ngay cả các nhà thầu có kinh nghiệm đôi khi cũng mắc phải những sai lầm cơ bản sau đây khi triển khai lắp đặt:

1. Dùng van sai môi trường nhiệt độ: Sử dụng van bi nhựa PVC cho đường ống nước nóng năng lượng mặt trời dẫn đến việc thân van bị sụt áp, biến dạng và rò rỉ sau vài tuần.

2. Lắp van ren ở vị trí rung lắc mạnh: Gần các đầu máy bơm cao áp, lực rung liên tục có thể làm lỏng các bước ren. Ở các vị trí này, bạn nên ưu tiên sử dụng van bi kết nối mặt bích.

3. Dùng van bi để điều tiết lưu lượng (Tiết lưu): Đây là sai lầm kinh điển. Van bi chỉ được thiết kế cho hai trạng thái: Mở hoàn toàn hoặc Đóng hoàn toàn. Việc mở lơ lửng 45 độ  để giảm tốc độ dòng chảy sẽ khiến áp lực nước tập trung mài mòn một bên gioăng PTFE, làm rách gioăng và khiến van không thể đóng kín được nữa.

Checklist chọn van bi DN 32 phù hợp

Trước khi nhấc máy gọi cho nhà cung cấp, hãy đảm bảo bạn đã tích đủ các đầu việc trong checklist kỹ thuật dưới đây:

•  Môi chất là gì? (Nước sạch, nước thải, dầu, khí nén hay hóa chất?)

•  Áp suất tối đa của hệ thống là bao nhiêu? (Cần van đạt tiêu chuẩn PN10, PN16 hay PN25?)

•  Nhiệt độ dòng chảy đỉnh là bao nhiêu độ? (Để chọn loại gioăng làm kín và vật liệu thân phù hợp).

•  Kiểu kết nối vật lý nào đồng bộ với ống hiện tại? (Nối ren tiêu chuẩn hay bắt vít mặt bích?).

•  Phương thức vận hành như thế nào? (Tay gạt cơ học hay cần lắp mô-tơ điện điều khiển từ xa?).

Hướng dẫn lắp đặt và bảo trì van bi DN 32 đúng kỹ thuật

Để thiết bị đạt tuổi thọ tối đa trên 10 năm, quy trình lắp đặt và bảo dưỡng cần tuân thủ nghiêm ngặt các bước sau:

Quy trình lắp đặt cơ bản

1. Vệ sinh đường ống: Làm sạch toàn bộ xỉ hàn, cát, bụi bẩn bên trong lòng ống phi 42. Cặn bẩn cứng chính là nguyên nhân làm xước bề mặt bi van khi đóng mở.

2. Quấn băng keo non (băng tan): Đối với loại van ren, quấn băng tan vừa đủ theo chiều kim đồng hồ để làm dày bước ren.

3. Siết lực vừa đủ: Dùng mỏ lết lực siết vừa tầm. Việc siết quá tay có thể làm nứt cổ ren của thân van đồng hoặc van nhựa.

Nguyên tắc bảo trì định kỳ

• Xoay van định kỳ: Với các van ít khi sử dụng (van chặn dự phòng), cứ sau 3–6 tháng, kỹ thuật viên nên tiến hành đóng mở van 1–2 lần để tránh tình trạng kẹt cứng do đóng cặn.

• Kiểm tra rò rỉ cổ van: Nếu thấy rò rỉ ở phần trục tay gạt, hãy dùng cờ-lê siết nhẹ ốc ép cổ (Gland nut) bên dưới tay gạt để ép chặt lại vòng đệm cao su bên trong.

Câu hỏi thường gặp về van bi DN 32 (FAQ)

1.DN32 là phi bao nhiêu?

Kích thước danh nghĩa DN32 tương đương với đường kính ngoài thực tế của đường ống là khoảng phi 42 mm (đối với hệ ống kim loại hoặc nhựa chịu lực).

2.Van bi DN32 dùng cho đường ống nào?

Dòng van này thiết kế chuyên dụng để lắp đặt trên các hệ thống ống dẫn có đường kính danh nghĩa DN32 hoặc các đầu nối thiết bị có kích thước tương đương.

3.Van bi inox DN32 có bị gỉ không?

Van được chế tạo từ inox tiêu chuẩn như SUS304 hoặc SUS316 có khả năng chống gỉ sét cực tốt trong môi trường nước sạch, độ ẩm cao và công nghiệp nhẹ. Tuy nhiên, nếu dùng trong môi trường axit đậm đặc hoặc nước biển, cần dòng inox chuyên dụng hơn như SUS316L để tránh bị ăn mòn rỗ.

4.Van bi DN 32 chịu được áp lực bao nhiêu?

Tùy thuộc vào thiết kế của từng model sản phẩm, mức chịu áp thông thường của van sẽ dao động từ PN10 (10 bar), PN16 (16 bar) cho đến dòng chịu áp cao PN25 (25 bar).

5.Nên chọn van ren hay mặt bích cho hệ thống DN32?

Với kích thước DN32 tương đối nhỏ, nếu lắp đặt cho hệ thống dân dụng hoặc áp suất thấp, van nối ren là lựa chọn tối ưu vì gọn nhẹ và giá rẻ. Nếu lắp cho hệ thống công nghiệp có độ rung lắc lớn hoặc yêu cầu tiêu chuẩn an toàn cao, bạn nên chọn kết nối mặt bích.

Kết Luận

Đầu tư một cụm van bi DN32 phù hợp không chỉ là việc mua một thiết bị khóa nước, mà đó là giải pháp bảo vệ an toàn cho toàn bộ tài sản và con người vận hành hệ thống đường ống của bạn. Việc thấu hiểu tường tận từ chất liệu (inox, đồng, nhựa), áp suất chịu tải (PN16, PN25) cho đến cách thức vận hành sẽ giúp bạn loại bỏ hoàn toàn nguy cơ sự cố rò rỉ, tối ưu hóa công suất dòng chảy.
