Ball Valve DN20: Phương Pháp Khóa Dòng Chảy Tối Ưu Cho Đường Ống Phi 27

Trong thiết kế và vận hành các hệ thống cấp nước dân dụng cũng như các đường ống sản xuất công nghiệp quy mô vừa và nhỏ, kích thước DN20 luôn nằm trong danh mục vật tư cốt lõi. Đây là cỡ đường ống tiêu chuẩn để phân phối môi chất đến các thiết bị đầu cuối. Tuy nhiên, một thực tế đáng lo ngại là nhiều kỹ thuật viên hoặc chủ đầu tư thường chủ quan khi lựa chọn loại van khóa nước DN20 này.

Vấn đề phổ biến nhất hiện nay là việc chọn sai vật liệu (như dùng van đồng kém chất lượng cho hóa chất nhẹ) hoặc chọn sai kiểu kết nối áp lực. Sai lầm này khiến hệ thống đối mặt với nguy cơ rò rỉ liên tục, sụt giảm áp suất, thậm chí là nứt vỡ đường ống gây gián đoạn vận hành và tốn kém chi phí sửa chữa.

Hiểu đúng về đặc tính kỹ thuật, cấu tạo và phân loại của ball valve DN 20 (hay còn gọi là ball valve phi 27) là chìa khóa vàng giúp bạn tối ưu hóa chi phí đầu tư, tăng độ bền cơ học và đảm bảo hệ thống luôn vận hành ở trạng thái an toàn nhất.

Ball valve DN20 là gì?

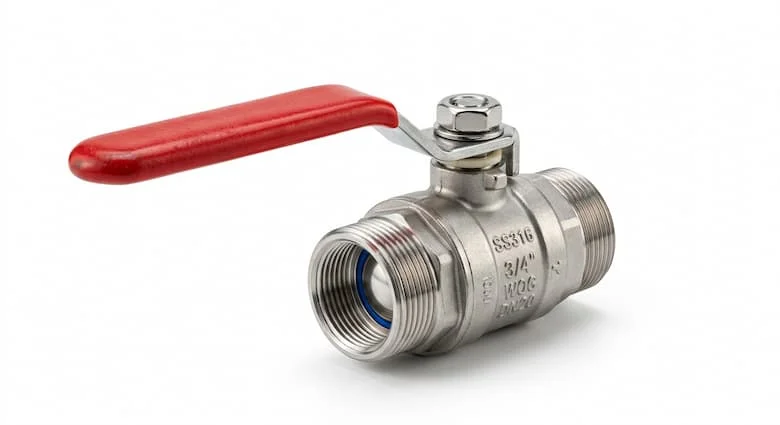

Ball valve DN20 (van bi DN20) là dòng van công nghiệp có đường kính danh nghĩa (Nominal Diameter) là 20mm, chuyên dùng cho hệ thống đường ống đóng mở bằng viên bi xoay góc 90 độ. Để dễ hình dung trong thực tế thi công tại Việt Nam, kích thước van bi DN20 tương đương với đường kính ngoài của ống là phi 27 mm (đối với ống PVC, PPR) hoặc kích thước hệ inch là 3/4 inch.

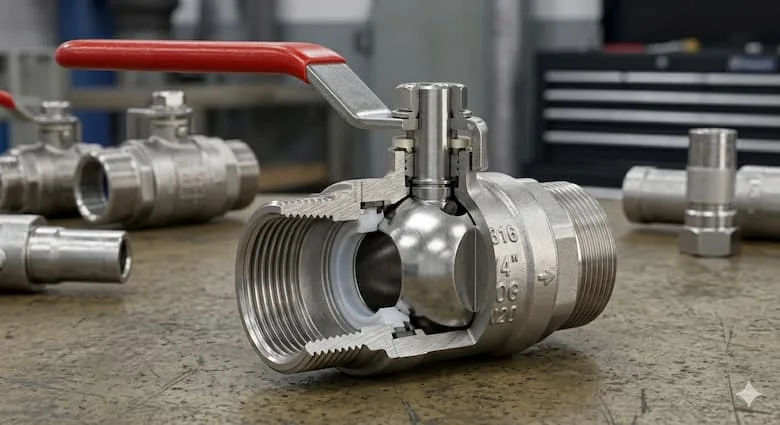

Một bộ ball valve phi 27 tiêu chuẩn được cấu thành từ 5 bộ phận cốt lõi sau:

• Thân van (Body): Lớp vỏ bọc chịu lực chính, chế tạo bằng phương pháp đúc từ inox, đồng hoặc nhựa để bảo vệ các chi tiết bên trong.

• Bi van rỗng (Ball): Một viên bi kim loại hoặc nhựa có đục lỗ xuyên tâm. Đây là bộ phận trực tiếp chặn hoặc cho phép dòng chảy đi qua.

• Trục van (Stem): Thanh trục truyền động kết nối từ tay gạt điều khiển đến bi van.

• Gioăng làm kín (Seat & Seal): Thường làm bằng vật liệu PTFE (Teflon) cao cấp, có nhiệm vụ ôm khít lấy bi van để chống rò rỉ tuyệt đối khi van đóng.

• Bộ phận điều khiển: Thường là tay gạt (manual handle) cho các ứng dụng cơ bản hoặc bộ truyền động bằng điện/khí nén (actuator) cho hệ thống tự động hóa.

Nguyên lý hoạt động của ball valve DN 20

Cơ chế vận hành của ball valve DN20 dựa trên nguyên lý chuyển động xoay góc một phần tư (quarter-turn, tương đương 90 độ). Khi người vận hành tác động lực vào tay gạt, trục van sẽ truyền mô-men xoắn làm viên bi bên trong thân van xoay.

[Tay gạt xoay 90°] ---> [Trục van quay] ---> [Bi van xoay]
---> Trùng tâm lỗ (Mở hoàn toàn) / Vách bi chặn dòng (Đóng hoàn toàn)

Khi lỗ xuyên tâm của bi van nằm trùng với hướng của đường ống, dòng chảy sẽ đi qua với lưu lượng tối đa. Khi xoay tay gạt một góc đúng 90 độ, vách đặc của bi van sẽ quay ra mặt trước, chặn đứng hoàn toàn dòng lưu chất.

Thiết kế này mang lại những ưu thế kỹ thuật vượt trội:

• Đóng mở nhanh chóng: Thao tác gạt 90 độ nhanh hơn rất nhiều so với việc vặn nhiều vòng của van cửa (gate valve) hay van cầu (globe valve).

• Thiết kế Full Port giảm thiểu tổn thất áp suất: Phần lớn dòng van bi DN20 được thiết kế dạng "full port" (lỗ khoét của bi bằng đúng đường kính trong của ống). Do đó, khi mở hoàn toàn, dòng chảy không bị thu hẹp, không sinh ra hiện tượng sụt áp hay tạo dòng xoáy gây tổn hại đường ống.

• Độ bền chu kỳ cao: Ball valve có khả năng chịu tần suất đóng mở liên tục mà không làm biến dạng đĩa van như gate valve, giúp nó trở thành ưu tiên số một cho các vị trí cần thao tác thường xuyên.

Phân loại ball valve DN20 phổ biến hiện nay

Để đáp ứng các tiêu chuẩn khắt khe trong từng môi trường đặc thù, dòng sản phẩm này được chia thành nhiều nhánh thiết kế dựa trên 3 tiêu chí cốt lõi:

Theo vật liệu chế tạo

• Stainless steel ball valve DN20 (Van bi inox): Sử dụng inox 304 hoặc inox 316. Đây là dòng van phân khúc cao cấp, chịu được nhiệt độ lên tới 180°C, áp lực cao và có khả năng chống ăn mòn tuyệt vời.

• Brass ball valve DN20 (Van bi đồng): Phổ biến nhất trong các hệ thống nước sạch dân dụng, hệ thống HVAC. Đồng có tính kháng khuẩn tự nhiên, dẻo dai và giá thành hợp lý.

• Plastic/PVC ball valve DN20 (Van bi nhựa): Chuyên dụng cho các hệ thống xử lý nước thải, hồ bơi hoặc đường ống dẫn hóa chất có tính axit/kiềm nhẹ nhờ đặc tính trơ với hóa chất.

• Cast iron ball valve (Van bi gang): Thường ít gặp ở cỡ nhỏ DN20 nhưng vẫn được dùng trong một số hệ thống dầu, khí nén công nghiệp hạng nặng.

Theo kiểu kết nối đường ống

• Kết nối ren (Threaded): Tiêu chuẩn ren NPT hoặc BSPT, lắp đặt cực kỳ nhanh chóng, phù hợp cho hệ thống áp lực trung bình thấp.

• Kết nối mặt bích (Flanged): Dùng cho các phân đoạn ống yêu cầu độ kín khít tuyệt đối và khả năng chịu rung lắc lớn trong nhà máy.

• Kết nối hàn (Socket weld): Hàn trực tiếp vào ống inox để triệt tiêu hoàn toàn rủi ro rò rỉ ở các mối nối.

• Kết nối rắc co (Union): Thường thấy ở van nhựa, cho phép tháo rời thân van để vệ sinh mà không cần cắt ống.

Theo phương thức điều khiển

• Điều khiển bằng tay gạt (Manual handle): Chi phí thấp, vận hành thủ công bằng sức người.

• Điều khiển bằng điện (Electric actuator): Sử dụng motor điện (24V, 220V) để đóng mở tự động, tích hợp vào tủ PLC điều khiển từ xa.

• Điều khiển bằng khí nén (Pneumatic actuator): Tốc độ đóng mở siêu nhanh (chỉ từ 1-2 giây), độ an toàn chống cháy nổ cao.

Thông số kỹ thuật quan trọng của ball valve DN20

Khi tìm mua hoặc thiết kế hệ thống, kỹ sư bắt buộc phải kiểm tra bảng thông số kỹ thuật (Data sheet) của thiết bị. Dưới đây là bảng thông số tiêu chuẩn của một ball valve DN20 chất lượng cao:

Lưu ý đặc biệt: Bộ phận dễ tổn thương nhất của van bi không phải là thân inox hay đồng, mà chính là lớp gioăng làm kín (Seat). Nếu hệ thống dẫn dầu nóng hoặc hơi nước có nhiệt độ vượt quá giới hạn của PTFE thông thường, gioăng sẽ bị chảy, dẫn đến tình trạng kẹt cứng bi van hoặc rò rỉ lưu chất ra ngoài.

Ball valve DN 20 inox hay đồng tốt hơn?

Đây là câu hỏi khiến nhiều nhà thầu đau đầu khi tối ưu chi phí. Để có câu trả lời chính xác, chúng ta cần làm một phép phân tích chi tiết dựa trên đặc tính kỹ thuật vật liệu:

Insight từ chuyên gia: Hãy áp dụng quy tắc "Đúng môi trường - Đúng ngân sách". Nếu bạn đang xây dựng hệ thống nước sinh hoạt thông thường, hệ thống tưới tiêu hay HVAC cho tòa nhà, van đồng là sự lựa chọn tối ưu chi phí. Ngược lại, đối với các nhà máy hóa chất, hệ thống xử lý nước thải công nghiệp, hay các đường ống dẫn nước sạch RO trong nhà máy dược phẩm, stainless steel ball valve DN 20 là lựa chọn bắt buộc để đảm bảo tuổi thọ hệ thống vượt mức 10 năm.

Vì sao ball valve DN 20 được dùng nhiều trong hệ thống nước?

Không phải ngẫu nhiên mà các kỹ sư luôn ưu tiên đưa van khóa nước DN20 dạng bi vào bản vẽ thiết kế hệ thống chất lỏng. Dòng van này sở hữu những điểm cộng tuyệt đối so với các đối thủ cạnh tranh như van bướm hay van cửa:

• Khả năng làm kín tuyệt đối chống thất thoát nước: Nhờ cơ chế bi kim loại miết chặt vào đệm PTFE, van đạt độ kín Class VI (tiêu chuẩn cao nhất về chống rò rỉ). Trong các hệ thống nước tòa nhà, điều này giúp triệt tiêu hoàn toàn hiện tượng rỉ nước gây hao hụt tài nguyên và ẩm mốc công trình.

• Kích thước cực kỳ nhỏ gọn: So với một chiếc van cửa cùng cỡ DN20, van bi có chiều dài định vị ngắn hơn và trọng lượng nhẹ hơn đáng kể. Điều này giúp giảm tải trọng lên các giá đỡ ống và dễ dàng lắp đặt trong các hộp kỹ thuật (hộp gen) có không gian chật hẹp.

• Yêu cầu bảo trì cực thấp: Cấu tạo cơ học của van bi rất đơn giản, không có các rãnh sâu dễ bám cặn bẩn như van cửa. Dòng chảy đi qua van liên tục cuốn trôi các tạp chất, giúp van không bị kẹt sau thời gian dài không sử dụng.

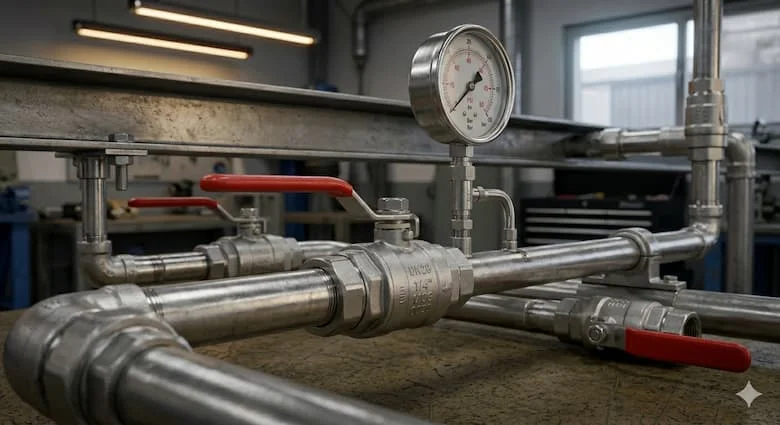

Ứng dụng thực tế của ball valve DN 20

Với kích thước tương đương đường ống phi 27, dòng van này xuất hiện trong hầu hết các phân hệ đường ống từ đời sống đến sản xuất:

• Hệ thống dân dụng: Lắp đặt tại vị trí sau đồng hồ nước tổng của căn hộ, trước các thiết bị công suất lớn như máy bơm vuông, hệ thống thái dương năng, hoặc các trục cấp nước tầng.

• Hệ thống khí nén công nghiệp: Dùng làm van chặn đầu ra của máy nén khí, các nhánh phân phối khí nén đến các thiết bị xylanh, máy xịt trong xưởng cơ khí.

• Ngành công nghiệp thực phẩm & Đồ uống: Sử dụng phiên bản inox vi sinh đánh bóng bề mặt để kiểm soát dòng chảy của sữa, nước giải khát, bia trong các công đoạn chiết rót, đóng chai.

• Hệ thống điều hòa trung tâm (HVAC): Kiểm soát dòng nước lạnh (Chilled water) hoặc nước nóng đi vào các cụm FCU, AHU của tòa nhà văn phòng.

Sai lầm thường gặp khi chọn ball valve DN 20

Việc thiếu kinh nghiệm khi mua sắm và giám sát lắp đặt có thể biến chiếc van bi DN20 trở thành "điểm đen" gây lỗi hệ thống. Hãy lưu ý các sai lầm kinh điển sau:

• Sai lầm 1: Sử dụng sai công năng (Dùng để tiết lưu dòng chảy): Nhiều người có thói quen hé mở van bi một góc 45 độ để giảm lưu lượng nước. Đây là sai lầm nghiêm trọng. Khi van mở lấp lửng, áp lực dòng chảy áp cao sẽ liên tục xoáy và bào mòn một góc của gioăng PTFE và viên bi. Chỉ sau vài tháng, gioăng sẽ bị khuyết và van không thể đóng khít được nữa.

• Sai lầm 2: Lắp van ren vào hệ thống có độ rung lắc lớn: Tại các vị trí ngay sau đầu ra của máy bơm công nghiệp, đường ống thường bị rung với tần số cao. Nếu dùng van kết nối ren, lực rung sẽ làm lỏng các bước ren gây rò rỉ nước. Trường hợp này bắt buộc phải dùng van kết nối mặt bích hoặc hàn chập.

• Sai lầm 3: Bỏ qua thông số áp suất ngược của hệ thống: Mua van giá rẻ phân khúc PN10 lắp vào hệ thống bơm tăng áp có áp lực đỉnh lên tới 14 bar (PN14) dẫn đến hiện tượng nứt vỡ thân van, gây ngập lụt phòng máy.

Checklist chọn ball valve DN  20 phù hợp

Trước khi phê duyệt danh mục vật tư hoặc đặt hàng từ nhà cung cấp, hãy tự trả lời 5 câu hỏi trong checklist kỹ thuật dưới đây để đảm bảo chọn đúng thiết bị:

1. Môi chất đi qua van là gì? (Nước sạch, nước thải, khí nén, hóa chất hay hơi nóng?)

2. Áp suất vận hành thực tế và áp suất cực đại (Design Pressure) là bao nhiêu? (Chọn loại van tiêu chuẩn PN16, PN25 hay cao hơn?)

3. Nhiệt độ thấp nhất và cao nhất của môi chất? (Đảm bảo không vượt quá giới hạn chịu đựng của gioăng làm kín).

4. Kiểu kết nối nào phù hợp với thiết kế ống hiện tại? (Ren trong, ren ngoài, rắc co hay mặt bích tiêu chuẩn JIS, ANSI, DIN?)

5. Phương thức vận hành là gì? (Gạt bằng tay tiết kiệm chi phí hay cần lắp thêm đầu điều khiển khí nén/điện để tự động hóa?)

Khuyến nghị: Đối với các hệ thống phụ trợ nhà xưởng thông thường, ưu tiên sử dụng dòng van bi đồng gạt tay để tối ưu chi phí. Đối với các đường ống công nghệ chính, hãy đầu tư van bi inox 304 kết nối ren hoặc bích để có sự yên tâm tuyệt đối trong suốt vòng đời dự án.

Hướng dẫn lắp đặt và bảo trì ball valve DN 20

Lắp đặt đúng kỹ thuật giúp tăng tới 50% tuổi thọ của van bi. Quy trình chuẩn bao gồm các bước sau:

Quy trình lắp đặt tiêu chuẩn

• Bước 1 (Làm sạch): Trước khi vặn van vào ống, phải vệ sinh sạch sẽ các mạt sắt, cát sỏi hoặc keo dán ống còn dư bên trong đường ống. Các tạp chất này nếu rơi vào trong thân van khi vận hành sẽ làm xước lớp gioăng PTFE.

• Bước 2 (Làm kín ren): Đối với kết nối ren, quấn băng tan (băng cao su non) quanh ren ống theo chiều kim đồng hồ từ 10-15 vòng. Không quấn quá dày làm kích ren dẫn đến nứt cổ van khi siết.

• Bước 3 (Siết lực vừa đủ): Dùng mỏ lết cố định phần thân van và vặn ống vào. Tuyệt đối không dùng kìm cá sấu siết trực tiếp lên tay gạt hoặc trục van làm lệch tâm truyền động.

Chế độ bảo trì định kỳ

• Vận hành chu kỳ: Đối với các van bi ở vị trí dự phòng (hiếm khi đóng mở), định kỳ 3 tháng một lần nên tiến hành gạt đóng/mở van từ 2-3 lần. Việc này giúp phá vỡ các mảng bám cặn vôi (nếu có) trên bề mặt bi, tránh hiện tượng van bị kẹt cứng khi có sự cố khẩn cấp cần khóa nước.

• Kiểm tra rò rỉ cổ van: Nếu thấy có hiện tượng rỉ nước ở phần trục van dưới tay gạt, hãy dùng cờ-lê siết nhẹ phần đai ốc cổ (Gland nut) để nén chặt lại vòng đệm phía trong, xử lý dứt điểm rò rỉ mà không cần thay van mới.

Câu hỏi thường gặp về ball valve DN 20

1.DN20 là phi bao nhiêu?

DN20 là kích thước định danh quốc tế, tương đương với đường kính ngoài của ống là phi 27 mm đối với các tiêu chuẩn ống phổ biến tại Việt Nam hiện nay.

2.Ball valve DN20 dùng được cho hệ thống khí nén không?

Có. Van bi DN20 bằng đồng hoặc inox chịu áp lực rất tốt, độ kín khít cao nên hoàn toàn thích hợp cho các đường ống dẫn khí nén áp lực từ 7-10 bar trong nhà xưởng.

3.Van bi inox DN20 có bị gỉ sét không?

Nếu sử dụng chuẩn vật liệu Inox 304 hoặc 316, van có khả năng chống gỉ cực tốt trong môi trường nước sinh hoạt, nước mưa và hóa chất nhẹ. Tuy nhiên, nếu dùng inox 201 hoặc lắp inox 304 trong môi trường nước biển đậm đặc, van vẫn có thể bị hoen ố bề mặt theo thời gian.

4.Làm sao để biết van bi đang ở trạng thái đóng hay mở?

Rất đơn giản, bạn chỉ cần quan sát hướng của tay gạt: Nếu tay gạt nằm song song với chiều đường ống là van đang mở hoàn toàn. Nếu tay gạt nằm vuông góc (thành hình chữ T) so với đường ống là van đang đóng hoàn toàn.

Kết Luận

Đầu tư một hệ thống đường ống vững chắc bắt đầu từ việc lựa chọn những chiếc van khóa nhỏ nhất một cách chuẩn xác. Chiếc ball valve DN20 dù có kích thước nhỏ gọn nhưng đóng vai trò là "người gác cổng" dòng chảy, bảo vệ an toàn cho toàn bộ thiết bị đắt tiền phía sau nó. Việc chọn đúng vật liệu inox/đồng, đúng chuẩn áp suất PN16/PN25 và lắp đặt tuân thủ quy trình kỹ thuật sẽ giúp bạn loại bỏ hoàn toàn nỗi lo rò rỉ nước, tiết kiệm tối đa chi phí năng lượng và thời gian bảo trì hệ thống.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về ball valve dn20 .
