Drain Valve: Bảo Vệ To Toàn Diện Hệ Thống Khí Nén Và Đường Ống Công Nghiệp

Trong quá trình vận hành hệ thống khí nén, lò hơi hay các bồn chứa áp lực lớn, hiện tượng ngưng tụ chất lỏng là điều không thể tránh khỏi. Khi không khí bị nén hoặc nhiệt độ môi trường thay đổi, hơi nước và cặn bẩn dầu máy sẽ tích tụ lại ở các điểm thấp nhất của hệ thống.

Nếu không có giải pháp xử lý lượng condensate (nước ngưng) này kịp thời, hệ thống của bạn sẽ đối mặt với những hậu quả nghiêm trọng: thiết bị đầu cuối bị ăn mòn rỉ sét, sụt giảm áp suất dòng chảy, tắc nghẽn đường ống và làm giảm đáng kể hiệu suất của toàn bộ dây chuyền sản xuất. Việc sử dụng các dòng van xả đáy chuyên dụng chính là giải pháp cốt lõi để loại bỏ triệt để mối nguy hại này.

Để giải quyết bài toán đó, Van xả đáy ra đời như một thiết bị bảo vệ bắt buộc. Hiểu rõ phương thức hoạt động và phân loại của dòng van này giúp các kỹ sư tối ưu hóa độ bền, giảm thiểu tối đa chi phí bảo dưỡng. Đặc biệt, xu hướng chuyển dịch sang các dòng automatic drain valve hay còn gọi là Van xả đáy đang trở thành tiêu chuẩn kỹ thuật mới trong kỷ nguyên tự động hóa công nghiệp.

Drain valve là gì?

Drain valve là loại van chuyên dùng để xả nước, condensate hoặc cặn tích tụ trong hệ thống đường ống, bình chứa và khí nén. Khác với các loại van chặn thông thường vốn chỉ làm nhiệm vụ ngắt hoặc mở dòng chảy chính, dòng van này được thiết kế và tính toán tối ưu riêng cho nhiệm vụ cô lập và giải phóng phần chất lỏng, chất cặn tồn dư ở đáy thiết bị mà không làm thất thoát áp suất vận hành bên trong.

Nhiệm vụ cốt lõi của dòng van này bao gồm ba chức năng chính:

• Xả nước đọng: Triệt tiêu hoàn toàn lượng nước ngưng tụ sinh ra do chênh lệch nhiệt độ.

• Loại bỏ cặn bẩn: Đẩy toàn bộ tạp chất, cặn rỉ sét, và lớp dầu máy bám dính ở đáy bồn chứa ra ngoài.

• Giảm ăn mòn: Ngăn chặn phản ứng oxy hóa phá hủy bề mặt kim loại bên trong lòng thiết bị.

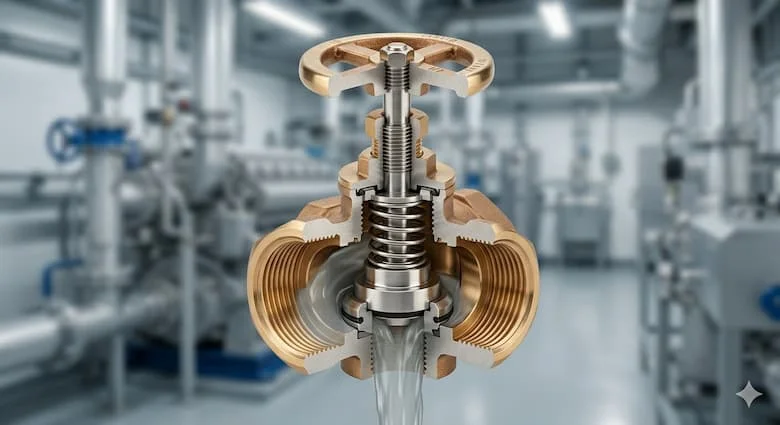

Về mặt kết cấu cơ học, một bộ van xả tiêu chuẩn cấu thành từ 4 bộ phận chính: Thân van (chịu áp lực), Seat (gioăng làm kín chống rò rỉ), Cơ cấu đóng mở (tay gạt, vô lăng hoặc bộ điều khiển điện tử) và Cổng xả (được thiết kế góc vát đặc biệt để tăng tốc độ dòng xả, giảm bám cặn).

Nguyên lý hoạt động của van xả đáy

Cơ chế vận hành của dòng van này phụ thuộc vào cấu trúc điều khiển mà hệ thống của bạn áp dụng, chia làm hai nhóm chính:

• Van xả đáy thủ công (Manual): Dòng van này hoạt động hoàn toàn dựa vào sức người. Định kỳ theo ca làm việc, người vận hành sẽ trực tiếp dùng tay gạt hoặc vô lăng để mở van. Dưới tác động của áp suất nội tại trong đường ống, lượng nước ngưng và cặn bã sẽ bị thổi bay ra ngoài qua cổng xả.

• Van xả đáy tự động (Automatic): Dòng van này được tích hợp cảm biến điện tử (timer) hoặc cơ cấu phao cơ thông minh. Khi lượng condensate tích tụ đạt đến một mức giới hạn định sẵn, van sẽ tự động kích hoạt lệnh mở trong một khoảng thời gian cực ngắn (vài giây) đủ để giải phóng lượng nước đọng mà không làm sụt giảm áp suất tổng của hệ thống.

Phân tích chuyên sâu: Vì sao các hệ thống khí nén công nghiệp hiện đại bắt buộc phải lắp đặt automatic van xả đáy? Trong quá trình nén khí liên tục, lượng hơi nước ngưng tụ sinh ra với lưu lượng rất lớn và đều đặn theo từng phút. Việc sử dụng van thủ công sẽ tiêu tốn rất nhiều nhân công và dễ xảy ra sai sót nếu công nhân quên xả, dẫn đến nước tràn ngược vào buồng nén phá hủy thiết bị. Van tự động là giải pháp triệt tiêu hoàn toàn rủi ro con người đó.

Các loại van xả đáy phổ biến hiện nay

Thị trường công nghiệp hiện nay cung cấp dải sản phẩm vô cùng đa dạng để tương thích với từng môi trường áp lực và môi chất khác nhau:

Phân loại theo phương thức vận hành

• Manual van xả đáy: Cấu trúc cơ học đơn giản, giá thành rẻ, độ bền cao nhưng tốn nhân công vận hành.

• Automatic van xả đáy: Tiện lợi, hoạt động chính xác cao, chia làm dòng xả tự động dạng phao (Zero-loss) và dòng xả tự động hẹn giờ bằng điện (Electronic Timer).

Phân loại theo môi trường ứng dụng

• Air compressor van xả đáy: Van dành riêng cho máy nén khí và máy sấy khí, thường có kích thước nhỏ nhưng độ kín khít siêu cao.

• Boiler van xả đáy: Thiết kế đặc chủng cho hệ thống lò hơi, có khả năng chịu nhiệt độ cực cao và áp lực sấy lớn.

• Tank van xả đáy: Van xả đáy bồn chứa, thường có đường kính cổng xả lớn để đẩy các loại cặn đậm đặc.

Phân loại theo vật liệu chế tạo

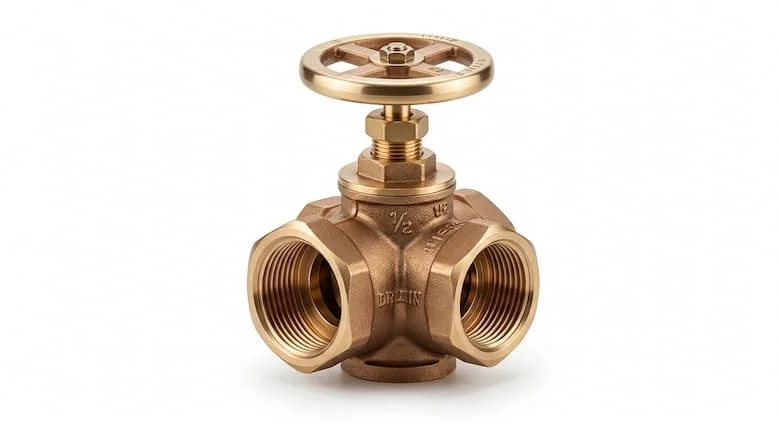

• Vật liệu đồng (Brass): Thích hợp cho hệ thống xả nước sinh hoạt, khí nén thông thường có chi phí đầu tư thấp.

• Vật liệu inox (Stainless Steel): Khả năng chống ăn mòn hóa chất tuyệt vời, dùng cho ngành dược phẩm, thực phẩm hoặc hóa chất.

• Vật liệu thép cacbon (Carbon Steel): Chịu va đập áp lực và chịu nhiệt độ cao ở các đường ống dẫn hơi nóng (Steam).

• Vật liệu nhựa (PVC/PPR): Chuyên dụng cho các hệ thống xả tràn của bồn chứa hóa chất có tính axit nhẹ.

Thông số kỹ thuật quan trọng của van xả đáy

Việc chọn lựa sai thông số kỹ thuật không chỉ gây ra hiện tượng rò rỉ môi chất mà còn có thể phá hủy hoàn toàn bộ seal làm kín của van chỉ sau vài ngày sử dụng. Dưới đây là bảng thông số tiêu chuẩn của dòng van này để bạn tham khảo khi lên cấu hình vật tư:

Van xả đáy khác gì ball valve và check valve?

Nhiều kỹ thuật viên thường có xu hướng sử dụng một chiếc ball valve thông thường để làm nhiệm vụ xả đáy nhằm tiết kiệm chi phí ban đầu. Đây là một quan niệm sai lầm về mặt kỹ thuật. Hãy cùng so sánh sự khác biệt cốt lõi giữa chúng:

Insight kỹ thuật: Thân của van xả đáy thường có biên dạng thuôn nhẵn ở vùng đáy để không tạo ra các "vùng chết" tích tụ cặn. Trong khi đó, ball valve có các khe hở xung quanh hốc bi, khi xả cặn bẩn, các hạt cát, rỉ sét sẽ kẹt lại tại hốc này và từ từ mài mòn gioăng PTFE sau mỗi lần gạt.

Vì sao automatic van xả đáy được dùng nhiều?

Trong các thiết kế nhà máy hiện đại, việc chuyển đổi từ các dòng van xả thủ công sang automatic van xả đáy là một bước đi chiến lược mang lại lợi ích kinh tế lâu dài:

• Tối ưu hóa nhân công, tự động hóa quy trình: Hệ thống tự động xả nước ngưng theo lịch trình định sẵn hoặc cảm biến mà không cần bất kỳ sự can thiệp nào của con người. Công nhân vận hành có thể tập trung vào các nhiệm vụ chuyên môn khác.

• Bảo vệ tuyệt đối thiết bị đầu cuối: Triệt tiêu hoàn toàn rủi ro hư hỏng do con người quên xả condensate. Khí nén cấp cho các cánh tay robot, máy cắt laser luôn khô ráo, sạch sẽ, duy trì tuổi thọ linh kiện ở mức cao nhất.

• Tiết kiệm năng lượng, chống sụt áp: Các dòng van xả tự động thông minh cao cấp (Zero-loss van xả đáy) có khả năng đóng lại ngay lập tức khi nước vừa xả hết, ngăn chặn tình trạng thất thoát khí nén áp lực ra ngoài môi trường, giúp máy nén khí không phải chạy bù công suất, tiết kiệm lượng điện năng đáng kể.

Ứng dụng thực tế của van xả đáy

Kích thước nhỏ gọn nhưng tầm ảnh hưởng lớn, dòng van này là mảnh ghép không thể thiếu tại các phân hệ:

• Hệ thống máy nén khí (Air Compressor): Lắp đặt trực tiếp dưới đáy bình tích áp (Air tank), đáy máy sấy khí (Air dryer) và các bộ lọc đường ống để loại bỏ nước ngưng và dầu máy thừa.

• Hệ thống lò hơi (Boiler): Dùng để xả đáy định kỳ nhằm loại bỏ lượng bùn cặn, nồng độ chất rắn hòa tan (TDS) tích tụ trong nước lò, đảm bảo chất lượng hơi sinh ra luôn tinh khiết.

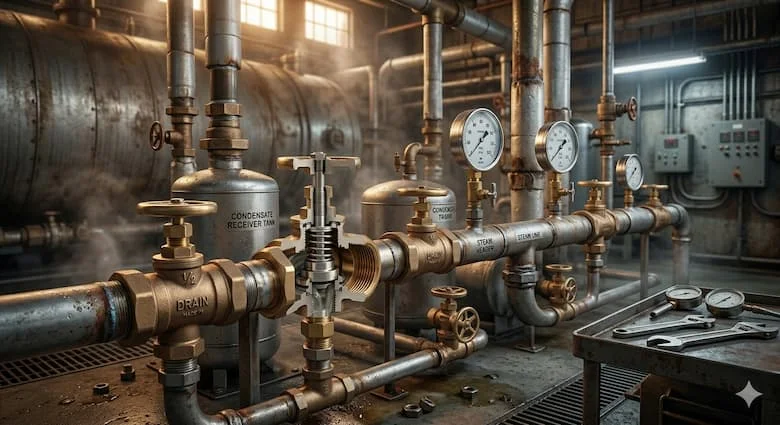

• Đường ống dẫn hơi nước (Steam System): Bố trí tại các túi bẫy nước (Pocket) dọc theo tuyến ống phân phối để xả lượng nước ngưng hình thành trên đường truyền tải tốc độ cao.

Ví dụ thực tế: Tại một nhà xưởng dệt may lớn, việc không lắp đặt bộ xả nước tự động cho đường ống khí nén đã khiến lượng nước ngưng đi theo dòng khí vào máy in phun nhãn mác, làm nhòe mực in và gây rỉ sét toàn bộ hệ thống xylanh khí của dàn máy trị giá hàng tỷ đồng. Hậu quả này hoàn toàn có thể phòng tránh nếu sử dụng một bộ van xả tự động chính hãng.

Sai lầm thường gặp khi chọn drain valve

Để tránh tình trạng "tiền mất tật mang", chủ đầu tư cần đặc biệt lưu ý những sai sót phổ biến sau trong quá trình chọn lựa và vận hành:

• Chọn sai dải áp suất vận hành: Mua dòng van xả tự động dùng cho hệ thống dân dụng (chịu áp tối đa PN10) lắp vào hệ xả đáy lò hơi áp lực cao PN25, dẫn đến hiện tượng nổ vỡ lớp vỏ nhựa bảo vệ bộ timer điện tử.

• Không tiến hành vệ sinh lưới lọc của van định kỳ: Đối với các dòng automatic drain valve, trước cổng vào của van luôn có một lưới lọc nhỏ để bảo vệ màng van. Nếu nguồn khí nén có quá nhiều cặn dầu bẩn, lưới lọc này sẽ bị tắc nghẽn hoàn toàn khiến van không thể xả nước dù mạch điện vẫn đóng ngắt liên tục.

• Sử dụng sai vật liệu làm kín ở môi trường nhiệt độ cao: Dùng van có seat làm bằng cao su NBR thông thường cho hệ thống xả đáy đường ống hơi nóng khiến gioăng bị nóng chảy, gây kẹt cứng hoàn toàn cơ cấu đóng mở của van.

Checklist chọn drain valve phù hợp

Hãy sử dụng checklist 5 bước dưới đây trước khi bạn quyết định ký duyệt đơn hàng vật tư cho công trình của mình:

1. Môi chất hệ thống cần xả là gì? (Nước ngưng tụ, cặn bùn lò hơi, hóa chất ăn mòn hay khí nén có lẫn dầu?)

2. Hệ thống vận hành liên tục hay theo ca? (Hệ liên tục bắt buộc phải chọn dòng tự động automatic drain valve, hệ theo ca nhỏ lẻ có thể cân nhắc van thủ công để tối ưu ngân sách).

3. Áp suất làm việc thực tế và nhiệt độ đỉnh của hệ thống là bao nhiêu? (Đảm bảo thông số trên thân van cao hơn ít nhất 20% so với thông số vận hành thực tế).

4. Kiểu kết nối cơ khí yêu cầu? (Ưu tiên kết nối ren cho các size nhỏ dưới DN25, kết nối mặt bích cho các đường ống xả đáy bồn lớn từ DN32 trở lên).

5. Vị trí lắp đặt có nguồn điện hay không? (Nếu không có nguồn điện sẵn, phải chọn dòng van tự động dạng phao cơ học thay vì dòng van dùng timer điện 220V).

Hướng dẫn lắp đặt và bảo trì drain valve

Việc tuân thủ nghiêm ngặt quy trình lắp đặt của nhà sản xuất giúp thiết bị vận hành bền bỉ, hạn chế tối đa các lỗi vặt:

Quy trình lắp đặt tiêu chuẩn kỹ thuật

• Lắp tại vị trí thấp nhất: Van xả bắt buộc phải được bố trí ở điểm đáy của bình chứa hoặc đoạn trũng nhất của tuyến đường ống. Nước và cặn bẩn luôn chảy về vùng thấp nhất do trọng lực.

• Đúng hướng mũi tên lưu chất: Quan sát kỹ hướng mũi tên dập nổi trên thân van để lắp đúng chiều dòng chảy vào - ra. Lắp ngược chiều sẽ khiến áp suất hệ thống đẩy ngược màng van, gây rò rỉ vĩnh viễn.

• Thiết kế đường xả thông thoáng: Đoạn ống thoát sau van nên được dẫn trực tiếp về hố ga hoặc đường thu gom nước thải, tránh để đầu xả tự do phun trực tiếp vào không gian phòng máy gây mất an toàn lao động.

Chế độ bảo dưỡng định kỳ khuyên dùng

• Vệ sinh lưới lọc (Mỗi tháng 1 lần): Khóa van chặn phía trước, xả hết áp suất tồn dư, tháo cụm lưới lọc của van ra để rửa sạch toàn bộ cặn bám và dầu bẩn tích tụ.

• Kiểm tra chức năng xả cưỡng bức (Hàng tuần): Trên các dòng van tự động điện tử luôn có nút "TEST". Kỹ thuật viên nên nhấn nút này định kỳ để kiểm tra xem hệ thống màng van bên trong có hoạt động đóng mở dứt khoát hay không.

Câu hỏi thường gặp về drain valve

1.Drain valve dùng để làm gì trong hệ thống máy nén khí?

Trong hệ thống khí nén, van làm nhiệm vụ giải phóng lượng nước ngưng tụ hình thành sau quá trình nén và làm lạnh không khí, giữ cho nguồn khí cấp đi sản xuất luôn khô ráo và không làm hỏng các thiết bị cơ khí chính xác.

2.Tại sao dòng automatic drain valve lại tốt hơn loại van xả tay thông thường?

Van tự động loại bỏ hoàn toàn yếu tố sai sót của con người. Van tự xả nước theo thời gian cài đặt hoặc lượng nước thực tế bồn chứa, hoạt động bền bỉ 24/7 giúp bảo vệ hệ thống một cách chủ động mà không tốn chi phí nhân công theo dõi..

3.Nên chọn vỏ van bằng đồng hay inox cho hệ thống xả đáy khí nén?

Với hệ thống khí nén nhà xưởng thông thường, vật liệu đồng (Brass) là vừa đủ để đảm bảo độ bền và tối ưu chi phí. Tuy nhiên, nếu khí nén có lẫn hóa chất ăn mòn hoặc lắp đặt ở môi trường biển, bạn bắt buộc phải dùng vật liệu inox (Stainless Steel).

Kết Luận

Một hệ thống công nghiệp mạnh mẽ và bền bỉ chỉ có thể vận hành trơn tru khi từng linh kiện nhỏ nhất làm tốt nhiệm vụ của mình. Chiếc drain valve chính là "người hùng thầm lặng" bảo vệ toàn bộ trục đường ống, bình tích áp và máy móc đắt tiền của bạn khỏi sức phá hủy từ sự ăn mòn của nước ngưng tụ và cặn bẩn. Việc lựa chọn chuẩn xác chủng loại van, đồng bộ thông số áp suất, nhiệt độ và thiết lập một quy trình bảo dưỡng định kỳ nghiêm túc là chìa khóa giúp doanh nghiệp của bạn tối ưu hóa dòng chảy sản xuất, triệt tiêu thời gian dừng máy đột xuất và tiết kiệm hàng trăm triệu chi phí sửa chữa không đáng có.

Rất mong các bạn quan tâm và theo dõi inoxmen.vn để cập nhật thông tin mới nhất về drain valve .
