Hướng Dẫn Kỹ Thuật Về SDNR Globe Valve: Giải Pháp 2-Trong-1 Tối Ưu Cho Hệ Thống Hơi Nóng

Trong vận hành thực tế tại các nhà máy sử dụng hệ thống lò hơi (steam boiler), mạng lưới phân phối hơi nóng hoặc hệ thống dầu truyền nhiệt, hiện tượng dòng lưu chất đột ngột đảo chiều là một trong những mối nguy hại hàng đầu. Sự cố này thường xảy ra khi áp suất lò hơi sụt giảm bất ngờ hoặc khi nhiều lò hơi vận hành song song chung một đường ống chính. Nếu không được kiểm soát, dòng hơi hoặc dòng condensate (nước ngưng) dội ngược về sẽ gây ra các hư hỏng cơ học nghiêm trọng cho thiết bị áp lực, làm mỏi cấu trúc ống và thậm chí phá hủy trực tiếp các béc đốt, phòng bơm.

Thông thường, để xử lý bài toán này, các kỹ sư phải lắp đặt một cụm van gồm van cầu (globe valve) kết hợp với van một chiều (check valve) riêng biệt. Tuy nhiên, các dòng steam globe valve tiêu chuẩn chỉ làm tốt nhiệm vụ đóng cắt thủ công chứ không thể tự động ngăn dòng chảy ngược. Sự ra đời của sdnr globe valve (hay còn được biết đến là stop check valve, van cầu SDNR) chính là giải pháp kỹ thuật tối ưu giải quyết triệt để vấn đề này. Thiết bị cho phép tích hợp cả hai chức năng đóng cắt an toàn và ngăn dòng hồi lưu tự động ngay trên một thân van duy nhất, giúp bảo vệ toàn diện hệ thống của bạn với chi phí vận hành tối giản.

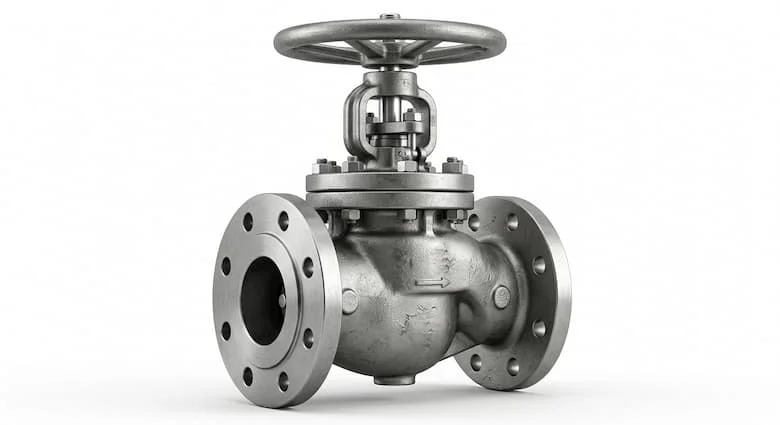

SDNR globe valve là gì?

Để hiểu rõ lý do thiết bị này trở thành tiêu chuẩn bắt buộc trong nhiều sơ đồ công nghệ, chúng ta cần làm rõ bản chất định danh của nó. Thuật ngữ SDNR globe valve là loại van cầu có khả năng vừa đóng mở dòng chảy vừa tự động ngăn dòng chảy ngược trong hệ thống hơi và công nghiệp. Bản chất của tên gọi SDNR chính là sự kết hợp viết tắt từ cụm từ tiếng Anh chuyên ngành: Stop (Đóng cắt chủ động), Non và Return (Ngăn dòng chảy ngược).

   [Vô lăng tay quay]
           │
       [Trục van] ─── (Tách rời cơ học khi mở)
           │
     [Đĩa van tự do] ─── (Tự động nâng/hạ bằng áp lực dòng chảy)

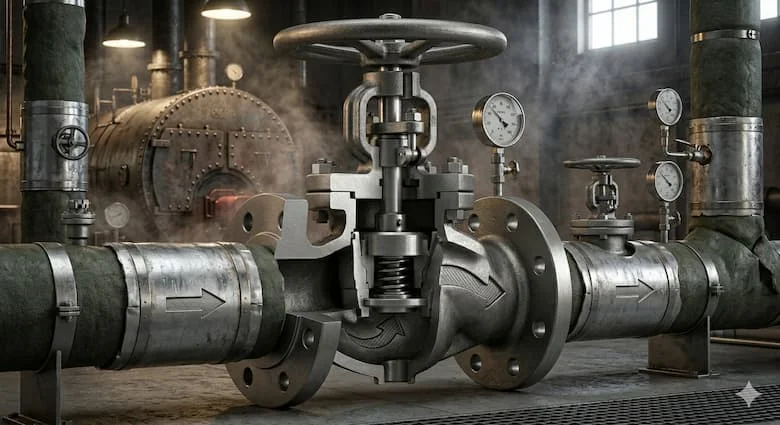

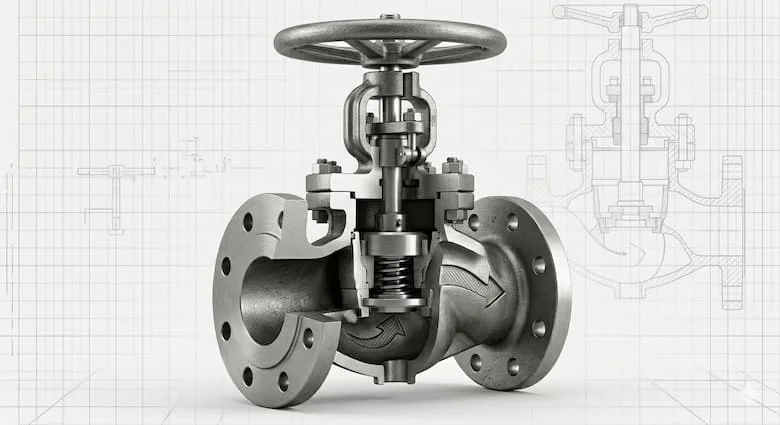

Kết cấu cơ học của dòng van này có sự tương đồng lớn với van cầu tiêu chuẩn, nhưng sở hữu một cải tiến cốt lõi ở cụm truyền động bên trong:

• Thân van (Body): Thiết kế dạng chữ ngã (Globe) đặc trưng, được đúc bằng vật liệu chịu áp lực và chịu nhiệt cao.

• Trục van (Stem): Thanh ren truyền động nối từ vô lăng điều khiển xuống, nhưng điểm đặc biệt là trục van không được gắn chặt cố định vào đĩa van.

• Đĩa van (Disc) & Cơ chế Non-return: Đĩa van được thiết kế để "nổi" tự do và dẫn hướng theo trục. Khi trục van xoay mở, nó chỉ nhấc lên để tạo không gian tự do, còn bản thân đĩa van sẽ chuyển động lên xuống hoàn toàn phụ thuộc vào chênh lệch áp suất của lưu chất.

• Nắp van (Bonnet): Phần nắp giữ trục van, chứa đệm kín (packing) để ngăn lưu chất rò rỉ ra ngoài môi trường.

Nguyên lý hoạt động của van cầu SDNR

Sự linh hoạt của van cầu SDNR nằm ở phương thức chuyển động không liên kết cứng giữa trục van và đĩa van. Khi van ở trạng thái mở hoàn toàn (vô lăng được xoay ngược chiều kim đồng hồ đến kịch ren), trục van sẽ rút ngược lên trên, giải phóng không gian cho đĩa van chuyển động tự do trong buồng van.

• Khi dòng chảy đi đúng chiều quy định: Áp lực từ dòng lưu chất phía thượng nguồn sẽ đẩy đĩa van nâng lên khỏi phần ghế van (seat), cho phép dòng hơi hoặc dầu nóng đi qua và tiếp tục chu trình.

• Khi dòng chảy bị đảo ngược hoặc sụt áp đột ngột: Ngay lập tức, áp lực ngược từ hạ nguồn kết hợp với trọng lượng tự nhiên của đĩa van sẽ ép chặt đĩa van xuống ghế van. Quá trình này diễn ra tự động và tức thời, ngăn chặn hoàn toàn dòng lưu chất dội ngược lại phía sau mà không cần bất kỳ sự tác động cơ học nào từ con người hay hệ thống điều khiển điện.

Thiết kế kết hợp thông minh này giải thích "tại sao" dòng van này lại phổ biến và gần như không thể thay thế trong các hệ thống steam line. Hơi nóng là môi chất có tính chất biến động áp suất rất lớn theo chu kỳ tải của nhà máy. Khi nhiều lò hơi cùng xả vào một ống góp, nếu một lò bị giảm áp, dòng hơi áp cao từ các lò còn lại sẽ dội ngược về lò áp thấp. Cơ chế phản ứng tự động dựa vào chênh lệch áp suất của van SDNR sẽ ngay lập tức cô lập lò hơi bị sụt áp, bảo vệ an toàn cho cấu trúc boiler cũng như các thiết bị đo lường đắt tiền phía trước.

Phân loại van cầu SDNR phổ biến hiện nay

Tùy thuộc vào thông số vận hành của từng phân xưởng, dòng van này được chế tạo và phân tách cụ thể theo 3 tiêu chí kỹ thuật chính nhằm đảm bảo độ tương thích cao nhất:

Phân loại theo vật liệu cấu tạo

• Van SDNR bằng Gang (Cast Iron / Ductile Iron): Thường sử dụng trong hệ thống hơi bão hòa áp lực thấp đến trung bình, hệ thống nước ngưng (condensate) với chi phí đầu tư rất tiết kiệm.

• Van SDNR bằng Thép carbon (Cast Steel - WCB, A105): Đây là dòng vật liệu tiêu chuẩn và phổ biến nhất cho hệ hơi nóng công nghiệp, có khả năng chịu nhiệt độ lên đến hơn 400 độ C và chịu được va đập thủy lực mạnh.

• Van SDNR bằng Thép không gỉ (Stainless Steel - CF8, CF8M / Inox 304, 316): Chuyên dụng cho các môi trường có tính ăn mòn cao, hệ thống hơi sạch của ngành dược phẩm, thực phẩm hoặc hóa chất.

• Van SDNR bằng Đồng (Bronze / Brass): Chủ yếu dùng cho các đường ống kích thước nhỏ, hệ thống nước biển hoặc ứng dụng trên tàu biển.

Phân loại theo kiểu kết nối đường ống

• Kết nối mặt bích (Flanged Ends): Dạng kết nối chủ đạo cho hệ thống công nghiệp, giúp van chịu được áp lực cao, chống rung lắc và dễ dàng tháo dỡ để bảo dưỡng.

• Kết nối nối ren hoặc hàn (Threaded / Socket Weld): Thường giới hạn ở các kích thước đường ống nhỏ từ DN50 trở xuống.

Phân loại theo tiêu chuẩn kỹ thuật

Thiết bị được sản xuất đồng bộ theo các hệ tiêu chuẩn quốc tế nghiêm ngặt để đảm bảo khả năng lắp lẫn và chịu tải: Tiêu chuẩn Mỹ (ANSI/ASME), tiêu chuẩn Đức/Châu Âu (DIN), tiêu chuẩn Nhật Bản (JIS) hoặc tiêu chuẩn Anh Quốc (BS). Trong đó, hệ hơi nóng công nghiệp tại Việt Nam thường sử dụng phổ biến nhất là tiêu chuẩn DIN (PN16, PN25, PN40) và JIS (10K, 20K).

Thông số kỹ thuật quan trọng của van cầu SDNR

Việc lựa chọn van dựa vào kích thước đường ống là chưa đủ. Để đảm bảo an toàn tuyệt đối cho hệ thống áp lực cao, kỹ thuật viên bắt buộc phải đối chiếu các thông số kỹ thuật cốt lõi trong tài liệu của nhà sản xuất:

Khuyến nghị kỹ thuật: Tuyệt đối không chọn loại van có vật liệu phần ghế làm kín (seat) bằng cao su hoặc nhựa tổng hợp thông thường cho hệ thống hơi nóng. Hơi quá nhiệt sẽ làm nóng chảy hoặc lưu hóa các vật liệu này chỉ sau vài giờ hoạt động, gây ra hiện tượng kẹt đĩa van hoặc rò rỉ dòng chảy ngược nghiêm trọng. Hãy luôn ưu tiên loại kín kim loại (Metal-to-Metal Seat) được tôi cứng.

Van cầu SDNR khác gì với globe valve thường?

Sự nhầm lẫn giữa van cầu thường và van cầu SDNR có thể dẫn đến những sai lầm nghiêm trọng trong thiết kế bản vẽ công nghệ. Bảng so sánh dưới đây sẽ chỉ rõ những điểm khác biệt cốt lõi:

Giá trị kinh tế và kỹ thuật vượt trội: Việc áp dụng một cụm van cầu SDNR đồng nghĩa với việc bạn giảm bớt được một vị trí lắp bích, giảm số lượng bulông, đệm kín và quan trọng nhất là giảm thiểu sụt áp (pressure drop) do lưu chất không phải đi qua hai thân van độc lập. Từ đó, hiệu suất nhiệt của đường ống hơi được nâng cao đáng kể.

Vì sao SDNR valve phù hợp cho hệ thống steam?

Đặc thù của môi chất hơi nóng (steam) là tính chất giãn nở và biến động áp lực cực kỳ phức tạp. Khi một van đóng cắt thông thường được mở ra, nếu có sự chênh lệch áp suất lớn giữa hai vùng, dòng hơi sẽ dịch chuyển với vận tốc cực cao, dễ kéo theo các túi nước ngưng đọng tạo thành hiện tượng va đập thủy lực (water hammer). Hiện tượng này có sức tàn phá khủng khiếp, có thể làm nứt vỡ thành ống và phá hủy các van chặn thông thường.

Dòng van cầu SDNR thích nghi hoàn hảo với môi trường khắc nghiệt này nhờ vào các đặc tính ưu việt:

• Hạn chế tác động của hiện tượng va đập thủy lực: Do đĩa van chuyển động tự do và được dẫn hướng trục khít, khi có xung lực dòng ngược dội về, đĩa van sẽ được ép xuống một cách dứt khoát nhưng có sự giảm chấn tự nhiên nhờ lớp đệm lưu chất, giúp bảo vệ các thiết bị áp lực phía trước.

• Khả năng chịu nhiệt độ và áp suất cao vượt trội: Cấu trúc thân chữ ngã cho phép độ dày thành van lớn, kết hợp với các dòng vật liệu thép đúc, giúp van bền bỉ trước sự sốc nhiệt khi hệ thống khởi động từ trạng thái nguội lên trạng thái vận hành nhiệt độ cao.

• Cô lập an toàn tuyệt đối: Khi cần bảo trì sửa chữa các thiết bị phía sau, người vận hành chỉ cần siết chặt vô lăng. Lúc này, trục van sẽ ép chặt đĩa van xuống ghế van một cách cơ học, khóa hoàn toàn dòng lưu chất giống như một van cầu thông thường, đảm bảo an toàn tuyệt đối cho kỹ thuật viên sửa chữa.

SDNR globe valve được sử dụng ở đâu?

Với khả năng đa nhiệm xuất sắc, thiết bị này được ứng dụng rộng rãi tại các vị trí hiểm yếu trong các nhà máy công nghiệp:

• Đường ra của lò hơi (Boiler Steam Main Outlets): Đây là vị trí bắt buộc phải lắp van SDNR để ngăn hơi nước từ ống góp chung dội ngược lại vào lòng lò hơi khi lò dừng hoạt động hoặc bảo trì.

• Đường ống xả nước ngưng (Condensate Lines): Nơi các dòng nước ngưng từ các thiết bị trao đổi nhiệt khác nhau cùng đổ về bồn chứa tập trung, van giúp ngăn nước ngưng áp cao chạy ngược về thiết bị áp thấp.

• Hệ thống dầu truyền nhiệt công nghiệp: Bảo vệ các cụm thiết bị gia nhiệt trong nhà máy sản xuất bao bì, dệt nhuộm, gỗ công nghiệp.

• Nhà máy nhiệt điện và hóa chất: Sử dụng các dòng van tiêu chuẩn Class cao để kiểm soát dòng hơi quá nhiệt vận hành các turbine.

Ví dụ thực tế: Tại một nhà máy dệt nhuộm quy mô lớn sử dụng 2 lò hơi công nghiệp xả chung vào một ống góp hơi chính. Khi một lò hơi chủ động giảm tải để bảo dưỡng, áp suất trong lò giảm xuống. Nhờ hệ thống van cầu SDNR lắp ngay đầu ra của lò hơi này, toàn bộ lượng hơi áp cao từ lò hơi còn lại đang chạy trên ống góp bị chặn đứng hoàn toàn, không thể tràn ngược vào lò đang bảo dưỡng, bảo vệ an toàn tuyệt đối cho các công nhân đang làm việc bên trong.

Sai lầm thường gặp khi chọn và lắp đặt SDNR globe valve

Dù là một thiết bị có độ tin cậy rất cao, nhưng hiệu quả của van có thể bị triệt tiêu hoàn toàn nếu phạm phải các lỗi cơ bản dưới đây:

1. Lắp ngược chiều mũi tên quy định: Đây là sai lầm nghiêm trọng nhất. Thân van luôn có mũi tên chỉ hướng dòng chảy bắt buộc. Nếu lắp ngược, áp lực dòng chảy đúng chiều sẽ ép đĩa van xuống thay vì nâng nó lên, khiến van bị khóa chặt hoàn toàn và lưu chất không thể lưu thông, gây tăng áp suất nguy hiểm ở thượng nguồn.

2. Chọn sai vật liệu cho nhiệt độ vận hành cao: Sử dụng van có thân bằng gang thông thường cho hệ thống hơi quá nhiệt có nhiệt độ vượt quá 220 độ C sẽ dẫn đến hiện tượng mỏi nhiệt, rạn nứt thân van dưới tác động của áp suất.

3. Hiện tượng rỗ bề mặt do bong bóng khí (Cavitation): Xảy ra khi van bị dùng sai công năng để điều tiết lưu lượng ở góc mở quá nhỏ trong thời gian dài. Dòng hơi tốc độ cao qua khe hẹp tạo ra các vùng áp suất âm, làm sứt mẻ, rỗ bề mặt đĩa van và ghế van, khiến van không còn khả năng đóng kín (leakage).

Checklist chọn SDNR globe valve phù hợp

Hãy đảm bảo bạn đã thu thập đầy đủ các dữ liệu kỹ thuật dưới đây trước khi tiến hành đặt hàng vật tư để tránh các sai sót gây lãng phí:

•  Môi chất vận hành chính xác là gì? (Hơi bão hòa, hơi quá nhiệt, nước ngưng hay dầu truyền nhiệt?).

•  Nhiệt độ làm việc cực đại và áp suất thiết kế của hệ thống? (Đạt mức PN16, PN25 hay cao hơn?).

•  Vật liệu thân van yêu cầu là gì? (Gang chịu lực, thép đúc WCB hay inox chống ăn mòn?).

•  Tiêu chuẩn kết nối mặt bích hiện tại của đường ống? (Theo chuẩn DIN - Đức, JIS - Nhật Bản hay ANSI - Mỹ?).

•  Kích thước định danh của đường ống lắp đặt? (Từ DN15 đến DN300).

Hướng dẫn lắp đặt và bảo trì SDNR globe valve

Để van hoạt động bền bỉ và giữ được độ kín khít tuyệt đối theo thời gian, quy trình lắp đặt và bảo dưỡng cần tuân thủ nghiêm ngặt cẩm nang kỹ thuật sau:

Hướng dẫn lắp đặt đúng chuẩn

1. Kiểm tra hướng dòng chảy: Xác định chính xác hướng đi của hơi nóng và đối chiếu với mũi tên đúc nổi trên thân van trước khi cố định bulông.

2. Vệ sinh lòng ống: Loại bỏ hoàn toàn xỉ hàn, bụi rác công nghiệp trong lòng ống. Cặn bẩn cứng lọt vào ghế van sẽ làm trầy xước đĩa van ngay trong lần đóng mở đầu tiên.

3. Cân bằng đường ống (Alignment): Đảm bảo hai mặt bích của đường ống song song và đồng tâm với mặt bích của van. Việc cố tình siết bulông khi ống bị lệch sẽ gây ra ứng suất uốn lớn, làm kẹt trục van hoặc nứt tai bích.

Quy trình bảo trì định kỳ

• Vệ sinh và bôi trơn định kỳ: Tra mỡ chịu nhiệt vào phần ren của trục van lộ ra ngoài để đảm bảo vô lăng luôn vận hành êm ái, nhẹ nhàng.

• Kiểm tra độ kín khít (Seat Leakage Test): Định kỳ trong các đợt dừng máy tổng thể, cần tháo van để kiểm tra bề mặt đĩa và ghế van. Nếu phát hiện các vết xước nhỏ, phải tiến hành rà mài lại bề mặt (lapping) bằng bột mài chuyên dụng để khôi phục độ kín.

Câu hỏi thường gặp về SDNR globe valve (FAQ)

1.SDNR nghĩa là gì?

SDNR là từ viết tắt của cụm từ chuyên ngành Stop Non-Return. Thuật ngữ này ám chỉ loại van cầu có sự kết hợp tính năng: Vừa làm van chặn đóng mở chủ động bằng tay, vừa có cơ chế tự động ngăn dòng chảy ngược như một van một chiều độc lập.

2.SDNR globe valve dùng chủ yếu cho môi chất nào?

Thiết bị này được thiết kế tối ưu và ứng dụng phổ biến nhất cho các môi chất có nhiệt độ và áp suất cao như hơi nước nóng (steam), nước ngưng nhiệt độ cao (condensate), dầu truyền nhiệt và một số hệ thống khí hóa chất trong công nghiệp.

3.SDNR globe valve có thay thế hoàn toàn được check valve không?

Có. Thiết bị này thay thế hoàn hảo cho một cụm gồm van cầu thông thường kết hợp với van một chiều lắp nối tiếp nhau. Sự thay thế này giúp tiết kiệm tối đa không gian lắp đặt, giảm thiểu số lượng mối nối bích và giảm sụt áp trên đường ống.

Kết Luận

Việc lựa chọn đúng chủng loại và chất lượng của sdnr globe valve không đơn thuần là việc mua sắm một linh kiện cơ khí, mà đó là quyết định then chốt liên quan trực tiếp đến hệ số an toàn và hiệu suất nhiệt của toàn bộ nhà máy. Một chiếc van phù hợp sẽ giúp bạn ngăn chặn hiệu quả các thảm họa từ hiện tượng va đập thủy lực, bảo vệ nguyên vẹn các thiết bị áp lực đắt tiền và giảm thiểu tối đa thời gian dừng máy ngoài ý muốn.
