Kỹ Thuật Về Van Clamp: Kết Nối Nhanh Tối Ưu Cho Hệ Thống Inox Vi Sinh

Trong dây chuyền sản xuất của các ngành công nghiệp đặc thù như chế biến thực phẩm, nhà máy sữa, xưởng bia nước giải khát hay các phòng sạch dược phẩm, an toàn vệ sinh và kiểm soát nhiễm khuẩn là những nguyên tắc cốt lõi không thể thỏa hiệp. Tại các hệ thống đường ống inox vi sinh này, dòng chảy của lưu chất bắt buộc phải đi qua các thiết bị một cách thông suốt, trơn tru. Khi cần liên kết các đoạn ống hoặc lắp đặt thiết bị đo, các kỹ sư luôn ưu tiên lựa chọn phương thức kẹp nhanh thay vì sử dụng các mối nối ren truyền thống.

Thực tế vận hành cho thấy, kết nối ren là "khắc tinh" của các tiêu chuẩn vệ sinh an toàn thực phẩm. Các bước ren lồi lõm bên trong lòng ống chính là những góc khuất, điểm chết lý tưởng để cặn bẩn, bã hữu cơ bám lại sau mỗi mẻ cữ sản xuất. Quá trình cọ rửa thông thường không thể tiếp cận sâu vào kẽ ren, biến nơi đây thành ổ vi khuẩn gây nhiễm trùng chéo dòng sản phẩm. Để giải quyết triệt để rủi ro này, giải pháp sử dụng van clamp (bao gồm các tên gọi quốc tế như sanitary clamp valve, tri clamp valve hay van vi sinh clamp) đã được ứng dụng đồng bộ. Việc đưa dòng van này vào hệ thống giúp toàn bộ quy trình tháo lắp vệ sinh diễn ra chỉ trong vài giây, loại bỏ hoàn toàn các điểm mù bám cặn và rút ngắn đáng kể thời gian dừng máy bảo trì của nhà xưởng.

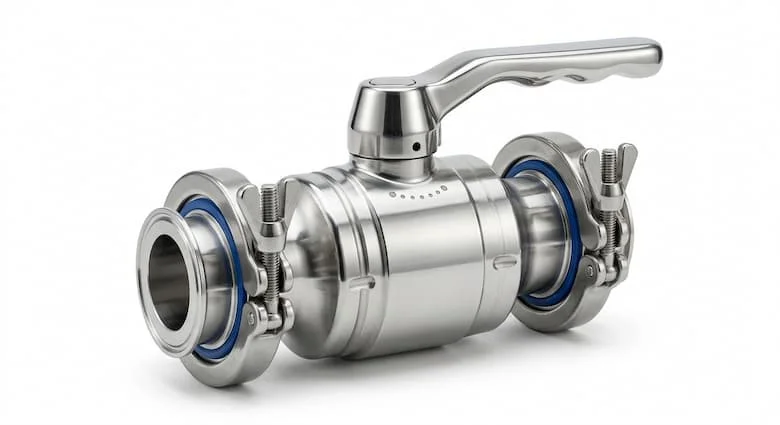

Van clamp là gì?

Để lựa chọn chính xác thiết bị cho hệ thống phân phối vi sinh, người mua cần nắm vững bản chất định nghĩa cấu tạo của sản phẩm. Van clamp là loại van sử dụng kết nối kẹp nhanh bằng clamp, thường được dùng trong hệ thống vi sinh yêu cầu vệ sinh và tháo lắp thuận tiện. Đặc trưng lớn nhất của dòng sản phẩm này là bề mặt bên trong và bên ngoài của van đều được gia công cơ học, sau đó đánh bóng điện hóa đạt độ nhẵn mịn tuyệt đối, đáp ứng hoàn hảo các tiêu chuẩn vệ sinh khắt khe như FDA, 3A hay EHEDG.

   [Thân van vi sinh (độ bóng cao)]
                 │
   [Gioăng đệm kín (Silicone/PTFE/EPDM)]
                 │
   [Bộ kẹp cố định (Clamp / Tri-Clamp)] ─── [Khóa chốt chuồn cánh bướm]

Cấu trúc cơ bản của một cụm van vi sinh hoàn chỉnh bao gồm 4 bộ phận chính:

• Thân van vi sinh: Được đúc và gia công bóng mịn từ các mác thép không gỉ cao cấp, hai đầu kết nối có dạng loe phẳng (ferrule) để ép sát.

• Bộ cùm clamp (Vòng kẹp): Khớp bản lề ôm trọn hai đầu ferrule, cố định chắc chắn bằng một chốt chuồn (wing nut) vặn bằng tay mà không cần dùng cờ-lê hay mỏ-lết.

• Gioăng làm kín (Gasket): Đệm định hình đặt giữa hai mặt ferrule, thường làm bằng vật liệu Silicone, EPDM hoặc PTFE đạt chuẩn y tế giúp chống rò rỉ lưu chất.

• Bộ phận chuyển động & Điều khiển: Tay gạt bóp bằng tay hoặc đầu điều khiển tự động (actuator) hỗ trợ đóng mở đĩa van, bi van bên trong.

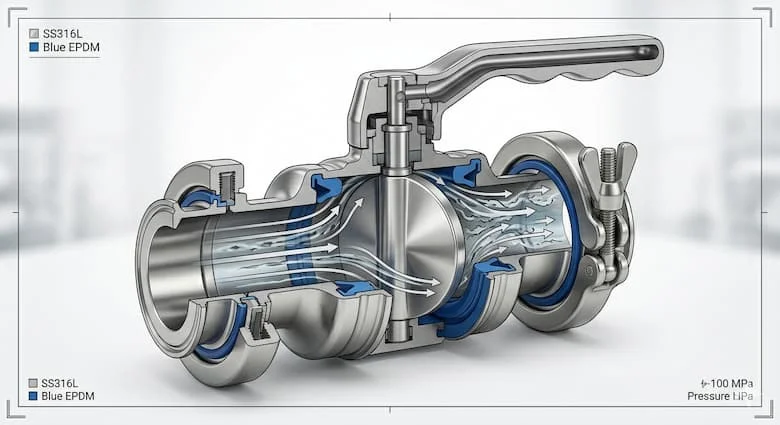

Nguyên lý hoạt động của van vi sinh

Phương thức vận hành cắt/mở của van vi sinhphụ thuộc vào kết cấu lõi đóng ngắt được tích hợp bên trong thân van, phổ biến nhất là cơ chế xoay của viên bi, đĩa bướm hoặc màng chắn đàn hồi. Điểm ưu việt ngăn hiện tượng tạp khuẩn bám dính không nằm ở lõi đóng ngắt, mà xuất phát trực tiếp từ nguyên lý cấu tạo của mối nối kẹp nhanh. Khi vòng kẹp clamp được siết chặt chốt chuồn, nó sẽ tạo ra một lực ép hướng tâm đồng đều, nén chặt gioăng làm kín vào giữa hai mặt ferrule của van và đường ống, tạo nên một bề mặt lòng ống liên tục, phẳng mịn hoàn hảo.

Chính thiết kế loại bỏ hoàn toàn các khe hở và bước ren hở này giúp hạn chế tối đa tình trạng tích tụ mảng bám hữu cơ. Lợi thế này giúp nâng cao đáng kể hiệu năng của quy trình làm sạch tại chỗ (CIP - Clean In Place) và tiệt trùng tại chỗ (SIP - Sterilization In Place) bằng hơi nước nóng. Lưu chất tẩy rửa hoặc hơi nước bão hòa áp lực cao có thể quét qua toàn bộ bề mặt bên trong của van một cách dễ dàng, cuốn trôi hoàn toàn vi sinh vật mà kỹ sư vận hành không cần phải tháo rời từng linh kiện của đường ống ra cọ rửa thủ công như trước. Từ đó, các ngành công nghiệp chế biến chất lỏng sinh học luôn ưu tiên lựa chọn giải pháp thiết kế liên kết cùm kẹp để duy trì tính vô trùng tuyệt đối cho dây chuyền.

Các loại van vi sinh phổ biến hiện nay

Thị trường vật tư inox vi sinh hiện nay cung cấp rất nhiều biến thể của dòng van vi sinh để tương thích với từng vị trí công nghệ khác nhau trên sơ đồ hệ thống:

Phân loại theo cấu trúc kiểu van

• Van bi clamp: Cho phép dòng chảy đi thẳng 100%, tổn thất áp suất bằng không, phù hợp cho các chất lỏng có độ nhớt cao hoặc dung dịch đặc như tương ớt, kem, socola.

• Van bướm clamp: Kết cấu cực kỳ nhỏ gọn, đóng mở nhanh bằng tay gạt bóp kéo, chiếm ít không gian lắp đặt trong tủ phối trộn.

• Van màng clamp (Diaphragm Valve): Dòng van chuyên dụng tuyệt đối cho ngành dược phẩm. Màng ngăn cách ly hoàn toàn trục van với lưu chất, triệt tiêu hoàn toàn khả năng nhiễm khuẩn từ cụm ty van.

• Van một chiều clamp: Ngăn dòng chảy ngược tự động trong các tuyến thu hồi condensate hoặc CIP.

Phân loại theo mác vật liệu inox

• Inox 304 (SS304): Phù hợp với các ứng dụng thực phẩm thông thường, nước sạch, sữa hoặc môi trường ít chất tẩy rửa mạnh.

• Inox 316 / Inox 316L (SS316L): Phiên bản cao cấp, bắt buộc dùng cho ngành dược phẩm, truyền dịch, hoặc các lưu chất có tính axit, tính mặn cao như nước mắm, nước trái cây đậm đặc.

Phân loại theo phương thức điều khiển

Bên cạnh dạng tay gạt bóp cơ học truyền thống giúp tối ưu chi phí, các kỹ sư có thể nâng cấp lên cụm điều khiển khí nén (Pneumatic Actuator) hoặc điều khiển điện để tích hợp trực tiếp van vào hệ thống điều hành tự động hóa PLC của toàn nhà máy.

Thông số kỹ thuật quan trọng của van clamp

Việc lựa chọn thiết bị không đạt chuẩn vi sinh có thể phá hủy cả mẻ hàng trị giá hàng tỷ đồng. Dưới đây là các thông số kỹ thuật cốt lõi cần kiểm tra khi lựa chọn van vi sinh:

Lưu ý chuyên ngành: Thông số độ bóng bề mặt bên trong là yếu tố quyết định giá trị của một chiếc van vi sinh chuẩn nghĩa. Độ bóng càng nhỏ (0.4 um đồng nghĩa với bề mặt càng nhẵn), các phân tử vi khuẩn càng không có điểm bám vật lý để hình thành màng sinh học (biofilm). Chọn sai thông số này sẽ khiến hệ thống liên tục đối mặt với nguy cơ nhiễm khuẩn dù có chạy CIP thường xuyên.

Van clamp khác gì van nối ren và mặt bích?

Để hiểu tại sao kết nối kẹp nhanh lại thống trị trong phân khúc vi sinh, chúng ta hãy cùng so sánh tính năng kỹ thuật của ba phương thức liên kết phổ biến:

Insight từ chuyên gia vận hành: Bản chất của khớp nối cùm kẹp nhanh là giảm thiểu tối đa "điểm chết" (Dead-leg) – nơi lưu chất bị ứ đọng lại và không luân chuyển khi dòng chảy chính đang hoạt động. Van mặt bích tuy chịu áp tốt nhưng trọng lượng quá nặng và cồng kềnh, không thích hợp cho các đường ống inox mỏng của hệ vi sinh vốn cần tháo dỡ vệ sinh, tiệt trùng thủ công định kỳ.

Vì sao van vi sinh thường dùng inox 316L?

Trong các hệ thống phân phối chất lỏng y tế hoặc thực phẩm cao cấp, mác thép Inox 316L (Low Carbon) luôn được chỉ định làm vật liệu chế tạo thân van thay vì inox 304. Lý do cốt lõi nằm ở thành phần hóa học bên trong vật liệu: Trong cấu trúc của inox 316L được bổ sung thêm nguyên tố Molybdenum (từ 2% đến 3%). Thành phần này mang lại khả năng kháng ăn mòn cục bộ (pitting corrosion) và chống ăn mòn kẽ hở cực tốt trước các dòng lưu chất có nồng độ clorua cao hoặc các hóa chất tẩy rửa mạnh như sút (NaOH ), axit nitric (HNO3 ) được dùng trong chu trình CIP.

Hơn nữa, ký tự "L" biểu thị hàm lượng carbon thấp (0.3% ), giúp ngăn chặn hiện tượng kết tủa cacbit crom ở vùng ảnh hưởng nhiệt trong quá trình hàn ferrule vào thân van. Nhờ đó, cấu trúc kim loại tại mối hàn luôn đồng nhất, không bị xốp, giữ nguyên bề mặt nhẵn bóng và không phát sinh các phản ứng hóa học làm biến đổi mùi vị, tính chất của các sản phẩm nhạy cảm như sữa tươi, bia hay dược dịch.

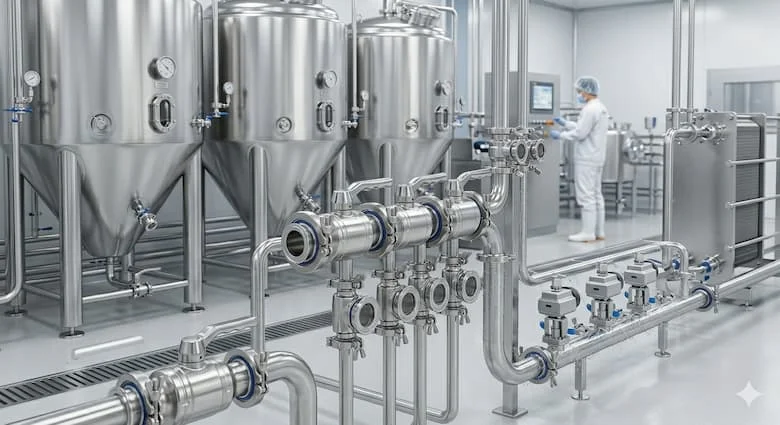

Ứng dụng thực tế của van clamp

Thiết bị nhỏ gọn này đóng vai trò điều phối dòng chảy tại hầu hết các công đoạn sản xuất sạch:

• Hệ thống đường ống dẫn sữa: Lắp đặt tại các bồn thu mua sữa tươi, bồn chứa tiệt trùng pasteur, nơi đường ống cần tháo rửa mỗi ngày để tránh sữa bị chua, đóng váng.

• Dây chuyền nấu và lên men bia: Điều tiết lưu lượng dịch đường, cấy men tươi và phân phối bia thành phẩm sang dây chuyền chiết rót chai.

• Sản xuất dược phẩm, thuốc tiêm: Kiểm soát dòng nước cất pha tiêm (WFI) luân chuyển liên tục trong vòng tuần hoàn vô trùng.

• Hệ thống phân phối mỹ phẩm: Dẫn dòng dung dịch kem, dầu gội, nước hoa có độ bám dính cao trước khi đóng gói.

Hậu quả thực tế của việc chọn sai thiết bị: Tại một nhà máy chế biến nước ép trái cây, việc sử dụng một chiếc van bướm inox nối ren giá rẻ cho đường ống nước cốt dứa đã dẫn đến hậu quả nghiêm trọng. Axit trong dứa kết hợp cặn đường bám chặt vào các kẽ ren bên trong van, tạo điều kiện cho nấm men phát triển. Sau một tuần, toàn bộ lô hàng nước ép xuất khẩu bị nhiễm khuẩn vượt mức cho phép, buộc phải tiêu hủy toàn bộ, gây thiệt hại kinh tế rất lớn cho doanh nghiệp.

Sai lầm thường gặp khi chọn và vận hành van vi sinh

• Mua nhầm chuẩn kết nối mặt ferrule: Rất nhiều khách hàng nhầm lẫn giữa các chuẩn ống DIN (tiêu chuẩn Đức - tính theo mm) và chuẩn SMS (tiêu chuẩn Thụy Điển - tính theo inch). Dù hai van có cùng kích thước danh nghĩa, nhưng đường kính ngoài của mặt ferrule kẹp clamp hoàn toàn khác nhau, dẫn đến việc không thể ốp khít vào nhau hoặc làm rách gioăng khi cố siết cùm.

• Sử dụng gioăng đệm sai dải nhiệt độ: Chọn gioăng cao su Silicone thông thường cho các tuyến ống chạy chu trình tiệt trùng hơi nước SIP ở nhiệt độ cao (134 độ C ). Sau vài lần chạy, gioăng bị bở, mất độ đàn hồi, vụn cao su lọt vào dòng sản phẩm gây nhiễm bẩn vật lý.

• Bỏ qua việc kiểm tra chứng chỉ vật liệu: Sử dụng van làm từ inox tái chế, tạp chất cao khiến bề mặt van bị ố vàng, rỉ sét sau một thời gian ngắn tiếp xúc với dung dịch vệ sinh nhà xưởng.

Checklist chọn van vi sinh phù hợp

Để đảm bảo chọn mua đúng chủng loại thiết bị ngay từ lần đầu tiên, bộ phận mua hàng cần phối hợp với kỹ thuật viên check kỹ các nội dung sau:

•  Tiêu chuẩn kích thước đường ống hiện tại là gì? (Chuẩn DIN, SMS hay ISO để chọn đúng đầu ferrule).

•  Lưu chất có tính ăn mòn hay yêu cầu khắt khe về y tế không? (Hệ thực phẩm thông thường chọn inox 304; hệ dược phẩm, hóa chất chọn inox 316L).

• Hệ thống có chạy quy trình khử trùng nhiệt độ cao SIP không? (Nếu có, bắt buộc phải chọn chất liệu gioăng là PTFE hoặc EPDM chịu nhiệt).

•  Độ bóng bề mặt trong yêu cầu tối thiểu là bao nhiêu? (Đảm bảo đạt 0.8 um hoặc 0.4 um ).

•  Cơ chế đóng mở vận hành bằng gì? (Tay gạt bóp tay hay cần tích hợp đầu khí nén tự động hóa).

Hướng dẫn lắp đặt và bảo trì van clamp đúng kỹ thuật

Quy trình lắp đặt dòng van này vô cùng đơn giản, tuy nhiên kỹ thuật viên cần tuân thủ các nguyên tắc cốt lõi sau để đảm bảo độ bền tối đa:

Quy trình lắp đặt cơ bản

1. Kiểm tra độ sạch của đệm kín: Lau sạch bề mặt hai đầu ferrule ống và gioăng cao su, đảm bảo không có hạt bụi hay sợi vải bám vào.

2. Đặt gioăng đồng tâm: Đặt gioăng đệm vào rãnh định vị của mặt ferrule van, sau đó ốp đầu ferrule ống vào sao cho ba chi tiết đồng tâm tuyệt đối.

3. Siết cùm vừa lực tay: Ôm vấu cùm clamp xung quanh hai mặt bích loe, tiến hành vặn chốt chuồn bằng tay cho đến khi cảm thấy chặt tay. Không dùng kìm hoặc nối thêm công cụ để siết quá lực, điều này sẽ làm biến dạng, rách gioăng đệm kín bên trong.

Bảo trì và vệ sinh định kỳ

• Kiểm tra độ lão hóa của gioăng: Gioăng vi sinh là vật tư tiêu hao. Cần lập kế hoạch thay thế định kỳ sau mỗi 6 đến 12 tháng tùy thuộc vào tần suất chạy CIP/SIP của nhà máy.

• Tránh va đập cơ học lên bề mặt đánh bóng: Khi tháo van ra ngoài vệ sinh, tuyệt đối không đặt van trực tiếp xuống nền bê tông hoặc dùng bàn chải kim loại để cọ rửa, tránh làm trầy xước lớp màng bảo vệ oxit crom bên ngoài, gây nguy cơ rỉ sét cục bộ.

Câu hỏi thường gặp về van clamp (FAQ)

1.Van clamp vi sinh là gì?

Là dòng van (van bi, van bướm hoặc van màng) sử dụng kiểu kết nối kẹp nhanh bằng bộ cùm clamp và các đầu loe ferrule phẳng, chuyên dùng cho các hệ thống ống dẫn yêu cầu tiêu chuẩn vô trùng và tháo lắp làm sạch thường xuyên.

2.Kết nối clamp khác gì so với kết nối ren truyền thống?

Kết nối clamp loại bỏ hoàn toàn các bước ren hở bên trong đường ống, triệt tiêu các "điểm chết" bám cặn, từ đó đảm bảo tính vệ sinh tối đa. Ngoài ra, việc tháo mở mối nối clamp diễn ra hoàn toàn bằng tay, nhanh hơn gấp nhiều lần so với việc vặn ren bằng dụng cụ nặng.

3.Những ngành công nghiệp nào bắt buộc dùng van clamp?

Dòng van này là tiêu chuẩn kỹ thuật bắt buộc trong các nhà máy sản xuất sữa, công nghiệp chế biến thực phẩm lỏng, nhà máy bia, sản xuất nước giải khát, hóa mỹ phẩm và đặc biệt là trong các dây chuyền sản xuất thuốc, dược phẩm của ngành y tế.

4.Nên chọn van clamp chất liệu inox 304 hay 316L?

Với các ứng dụng dẫn nước sạch, sữa tươi hoặc thực phẩm thông thường ít tính axit, inox 304 là phương án kinh tế vừa đủ. Tuy nhiên, đối với các hệ thống chạy hóa chất tẩy rửa mạnh, môi trường chứa muối Clorua hoặc dây chuyền sản xuất thuốc tiêm của ngành dược, bạn bắt buộc phải chọn mác thép inox 316L để chống ăn mòn tối đa.

5.Van kết nối kẹp nhanh clamp có chịu được áp suất cao không?

Dòng van này được thiết kế tối ưu cho dải áp suất trung bình và thấp trong các hệ thống vi sinh (thường phổ biến ở mức dưới PN10, tương đương 10 bar). Đối với các hệ thống có áp lực siêu cao hoặc dòng lưu chất có búa nước mạnh, các kỹ sư sẽ ưu tiên chuyển sang phương án hàn trực tiếp hoặc kết nối mặt bích công nghiệp.

Kết Luận

Việc lựa chọn đồng bộ hệ thống van clamp chất lượng cao là khoản đầu tư thông minh, giúp các doanh nghiệp tối ưu hóa năng lực sản xuất và bảo vệ uy tín thương hiệu trước các sự cố nhiễm khuẩn sản phẩm. Một chiếc van chuẩn vi sinh với độ bóng bề mặt đạt yêu cầu, mác vật liệu inox chuẩn kết hợp cùng gioăng đệm chịu nhiệt chính là chìa khóa vàng giúp hệ thống của bạn luôn duy trì trạng thái vô trùng tuyệt đối, giúp quá trình CIP diễn ra nhanh chóng và tiết kiệm chi phí năng lượng.
