Metal Ball Valve: Giải Pháp Kiểm Soát Dòng Chảy Hiệu Suất Cao Cho Công Nghiệp

Trong các hệ thống vận hành công nghiệp, chỉ một sai sót nhỏ trong việc lựa chọn thiết bị cũng có thể dẫn đến thảm họa. Hãy tưởng tượng hệ thống áp suất cao của bạn bị rò rỉ hoặc đột ngột dừng hoạt động chỉ vì một chiếc van không chịu nổi nhiệt độ vận hành. Việc chọn sai metal ball valve (van bi kim loại) không chỉ gây ra tình trạng downtime kéo dài mà còn dẫn đến thiệt hại kinh tế lên tới hàng nghìn USD. Dù được sử dụng rộng rãi, nhưng để hiểu đúng và chọn đúng loại van này giữa hàng ngàn thông số kỹ thuật là một thách thức không nhỏ. Bài viết này sẽ cung cấp cái nhìn chuyên sâu từ chuyên gia, giúp bạn tối ưu hệ thống và tránh những sai lầm đắt giá.

Metal ball valve là gì?

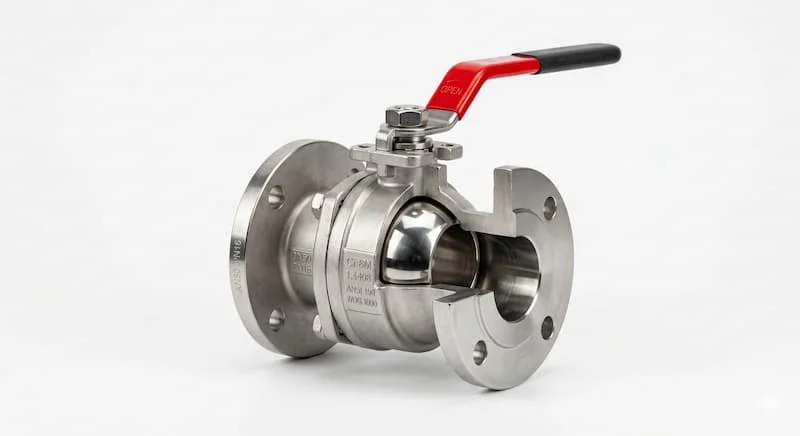

Về cơ bản, van bi kim loại là một thiết bị cơ khí sử dụng một quả bi (ball) bằng kim loại có lỗ rỗng để kiểm soát dòng chảy của lưu chất. Khác với các dòng van nhựa thông thường, van bi kim loại được chế tạo từ các hợp kim chịu lực như inox (stainless steel), thép carbon (carbon steel) hoặc hợp kim đặc biệt (alloy) nhằm đáp ứng các môi trường khắc nghiệt.

Cấu tạo của một bộ van tiêu chuẩn bao gồm bốn thành phần cốt lõi:

• Thân van (Body): Vỏ ngoài bảo vệ, chịu áp suất chính.

• Bi (Ball): Bộ phận đóng/ngắt, thường được mạ chrome hoặc phủ lớp chống mài mòn.

• Trục van (Stem): Truyền mô-men xoắn từ tay gạt/bộ điều khiển đến bi.

• Ghế van (Seat): Điểm tiếp xúc giúp làm kín, ở dòng van này, Seat thường là kim loại hoặc PTFE gia cố.

Đặc điểm nổi bật nhất của dòng van này chính là khả năng chịu nhiệt cực cao và áp suất lớn, những giới hạn mà van nhựa hay van đồng thông thường không thể chạm tới. Đây là "xương sống" cho các hệ thống truyền dẫn hơi nóng, dầu khí và hóa chất.

Nguyên lý hoạt động của van bi kim loại

Cơ chế vận hành của van bi kim loại dựa trên nguyên lý xoay 90 độ (quarter-turn). Khi tay gạt hoặc bộ truyền động quay một góc 90 độ, lỗ xuyên tâm của bi sẽ nằm song song hoặc vuông góc với dòng chảy, tương ứng với trạng thái mở hoàn toàn hoặc đóng hoàn toàn.

Về mặt thiết kế dòng chảy, van thường chia làm hai loại:

1. Full Bore: Đường kính lỗ bi bằng đường kính ống, giúp giảm thiểu tối đa tổn thất áp suất.

2. Reduced Bore: Lỗ bi nhỏ hơn đường kính ống, tiết kiệm chi phí và phù hợp cho các ứng dụng không yêu cầu lưu lượng tối đa.

Sự vượt trội về mặt cơ học của van bi nằm ở phản ứng nhanh và ít ma sát khi vận hành. Khi đóng, sự tiếp xúc chặt chẽ giữa bề mặt bi và ghế van tạo ra một rào cản kín khít, ngăn chặn rò rỉ ngay cả trong điều kiện áp suất biến thiên liên tục.

Phân loại metal ball valve phổ biến trong công nghiệp

Để tối ưu hóa chi phí và hiệu suất, việc phân loại van dựa trên vật liệu và cấu tạo là bước then chốt. Mỗi loại van bi kim loại được sinh ra để giải quyết một bài toán cụ thể trong hệ thống.

Phân loại theo vật liệu

• Stainless Steel (Inox 304, 316): Khả năng chống ăn mòn tuyệt vời, lý tưởng cho thực phẩm, dược phẩm và hóa chất.

• Carbon Steel (Thép đúc): Độ bền cơ học cao, chịu lực tốt, thường dùng trong ngành dầu khí và thủy lực nhưng cần lưu ý vấn đề oxy hóa bề mặt.

• Alloy Steel: Các hợp kim như Monel, Hastelloy dùng cho môi trường axit cực mạnh hoặc nhiệt độ siêu cao.

Phân loại theo thiết kế cơ cấu bi

• Floating Ball (Bi nổi): Bi được giữ bởi hai ghế van, khi có áp suất, bi sẽ bị đẩy nhẹ về phía hạ nguồn để tăng độ kín. Thường dùng cho đường ống nhỏ và áp suất trung bình.

• Trunnion Mounted (Bi có trục cố định): Bi được giữ cố định bằng trục ở cả đỉnh và đáy. Thiết kế này chịu được áp suất cực lớn mà không làm tăng mô-men xoắn khi vận hành, phù hợp cho các đường ống dẫn dầu/khí quy mô lớn.

Phân loại theo kiểu kết nối

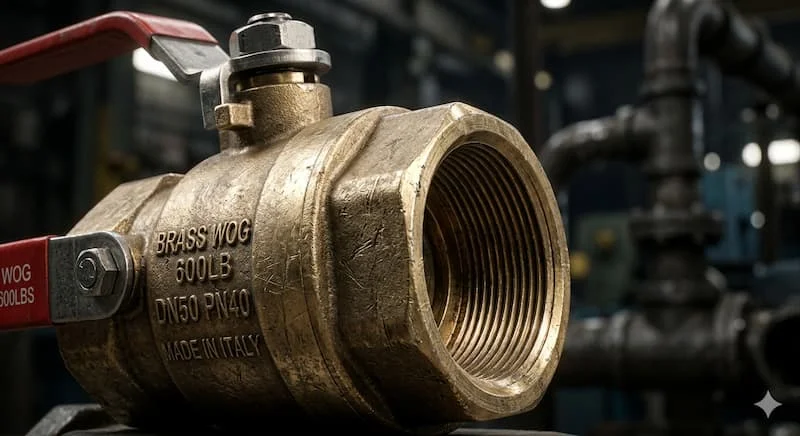

Tùy vào yêu cầu về độ kín và khả năng bảo trì, bạn có thể chọn kết nối Flanged (Mặt bích) cho sự chắc chắn, Threaded (Ren) cho các ống nhỏ dễ lắp đặt, hoặc Welded (Hàn) cho các hệ thống yêu cầu tuyệt đối không rò rỉ.

Thông số kỹ thuật quan trọng cần hiểu

Nếu bạn chỉ nhìn vào kích thước đường ống để mua van, bạn đang mạo hiểm với hệ thống của mình. Một chuyên gia cần phân tích sâu các chỉ số sau:

1. Pressure Rating (PN, Class): Định mức áp suất (ví dụ Class 150, 300 hoặc PN16, PN40). Chọn sai chỉ số này có thể khiến thân van bị nứt vỡ hoặc biến dạng bi khi gặp xung áp.

2. Temperature Range: Kim loại giãn nở theo nhiệt. Bạn cần biết nhiệt độ hoạt động liên tục và nhiệt độ đỉnh để chọn vật liệu Seat (ghế van) và Seal (gioăng) phù hợp.

3. Flow Coefficient (Cv): Hệ số lưu lượng cho biết khả năng đi qua của chất lỏng. Cv càng cao, tổn thất áp suất càng thấp, giúp máy bơm hoạt động hiệu quả hơn, tiết kiệm điện năng.

4. Size (DN, Inch): Kích thước danh định phải tương thích tuyệt đối với tiêu chuẩn ống (ANSI, JIS, DIN).

Tại sao Cv lại quan trọng? Trong các hệ thống cần độ chính xác cao, việc chọn van có Cv thấp hơn yêu cầu sẽ gây ra hiện tượng sụt áp lớn, làm giảm năng suất của toàn bộ dây chuyền sản xuất.

So sánh metal ball valve với các loại valve khác

Việc lựa chọn van bi kim loại đôi khi không phải là phương án duy nhất. Hãy cùng so sánh để thấy rõ lợi thế cạnh tranh của nó:

Insight chuyên gia: Mặc dù van bi rất bền, nhưng KHÔNG nên dùng chúng cho mục đích điều tiết lưu lượng (throttling) trong thời gian dài. Việc mở hé bi sẽ khiến dòng chảy tốc độ cao mài mòn ghế van kim loại, dẫn đến hỏng hóc nhanh chóng. Trong trường hợp cần điều tiết, hãy cân nhắc Globe Valve.

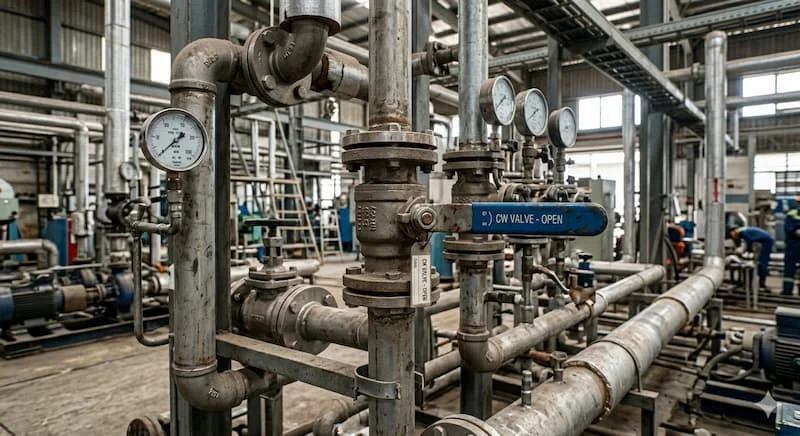

Ứng dụng thực tế: Khi nào nên dùng van bi kim loại?

Dòng van này là lựa chọn ưu tiên hàng đầu trong các kịch bản đòi hỏi sự khắt khe về an toàn và độ bền. Cụ thể:

• Ngành Dầu khí (Oil & Gas): Kiểm soát dòng dầu thô và khí tự nhiên dưới áp suất lòng đất cực lớn.

• Nhà máy điện (Power Plant): Hệ thống hơi nước (steam) nhiệt độ cao yêu cầu van không bị biến dạng.

• Xử lý nước & Hóa chất: Sử dụng inox 316 để chống lại sự ăn mòn của hóa chất mạnh.

Sai lầm phổ biến khiến bạn mất tiền

Nhiều kỹ sư mắc lỗi chọn vật liệu quá thấp so với môi trường. Ví dụ, dùng Carbon Steel cho môi trường có độ ẩm cao dẫn đến rỉ sét kẹt bi chỉ sau vài tháng. Ngược lại, việc chọn rẻ (Low cost focus) dẫn đến chi phí bảo trì (maintenance cost) tăng vọt, vì van kém chất lượng thường xuyên bị rò rỉ tại cổ trục (stem leakage), gây lãng phí tài nguyên và rủi ro cháy nổ.

Cách chọn van bi kim loại đúng chuẩn (Checklist)

Để đảm bảo bạn mua đúng thiết bị cho dự án, hãy tuân thủ checklist sau:

1. Xác định lưu chất: Nó là nước, dầu, khí hay hóa chất ăn mòn?

2. Thông số vận hành: Áp suất làm việc (Working Pressure) và Nhiệt độ tối đa là bao nhiêu?

3. Tiêu chuẩn kết nối: Hệ thống của bạn dùng mặt bích tiêu chuẩn ANSI (Mỹ) hay DIN (Đức)?

4. Chứng chỉ chất lượng: Van có đạt tiêu chuẩn chống cháy (Fire-safe) API 607 hoặc tiêu chuẩn rò rỉ API 598 không?

Lời khuyên từ nhà sản xuất: Đừng bao giờ đóng/mở van quá đột ngột trong hệ thống áp suất cao để tránh hiện tượng "búa nước" (water hammer) có thể phá hủy đường ống.

Câu hỏi thường gặp về van bi kim loại (FAQ)

1. Metal ball valve dùng được nhiệt độ bao nhiêu?

Tùy vào vật liệu. Van thân thép với ghế van kim loại (Metal-to-Metal) có thể chịu được tới 500°C hoặc hơn, trong khi ghế van mềm (Soft seat) thường giới hạn ở 200°C.

2. Có nên dùng metal ball valve cho hóa chất không?

Có, nhưng phải chọn vật liệu Stainless Steel 316 hoặc các hợp kim chống ăn mòn. Bạn nên kiểm tra bảng tương thích hóa học của vật liệu trước khi mua.

3. Metal ball valve có bền hơn van nhựa không?

Chắc chắn. Kim loại có độ bền kéo và khả năng chịu va đập cơ học cao hơn nhiều lần so với nhựa (PVC, PPR), đặc biệt là trong môi trường ngoài trời hoặc có áp suất thay đổi liên tục.

4. Khi nào nên chọn Stainless Steel thay vì Carbon Steel?

Khi hệ thống đòi hỏi tính vệ sinh (thực phẩm), chống rỉ sét (ngoài trời, gần biển) hoặc tiếp xúc với lưu chất có tính oxy hóa.

Kết luận

Metal ball valve không chỉ là một linh kiện, nó là "người gác cổng" bảo vệ toàn bộ hệ thống công nghiệp của bạn. Việc hiểu rõ cấu tạo, thông số kỹ thuật và ứng dụng thực tế sẽ giúp bạn đưa ra quyết định đầu tư thông minh, giảm thiểu rủi ro rò rỉ và tối ưu hóa chi phí vận hành lâu dài. Hãy nhớ: Sản phẩm tốt nhất không phải sản phẩm đắt nhất, mà là sản phẩm phù hợp nhất với hệ thống của bạn.
