Cửa phai chặn nước: Giải pháp kiểm soát dòng chảy tối ưu cho công trình công nghiệp

Tình trạng ngập úng đô thị tại các khu dân cư hay sự cố tràn nước tại các nhà máy xử lý nước thải không còn là vấn đề xa lạ. Trong các hệ thống thủy lợi quy mô lớn, việc kiểm soát lưu lượng dòng chảy là bài toán sống còn. Tuy nhiên, nhiều kỹ sư vận hành thường gặp khó khăn khi các loại van công nghiệp thông thường không đáp ứng đủ kích thước cửa mở, hoặc cống thoát nước thiếu đi sự linh hoạt cần thiết để đóng mở khẩn cấp.

Khi đó, cửa phai chặn chính là giải pháp kỹ thuật tối ưu. Không chỉ đơn thuần là tấm chắn, đây là thiết bị cơ khí chuyên dụng được thiết kế để điều tiết dòng chảy tại các cửa xả, kênh mương hoặc bể chứa. Tuy nhiên, để đảm bảo hiệu suất vận hành lâu dài và độ bền vật liệu, việc hiểu rõ các tiêu chuẩn kỹ thuật khi lựa chọn loại cửa phai là yếu tố tiên quyết. Bài viết dưới đây sẽ phân tích sâu về thiết bị này dưới góc độ chuyên môn.

Kiến thức nền: Bản chất của cửa phai chặn

1. Cửa phai chặn là gì?

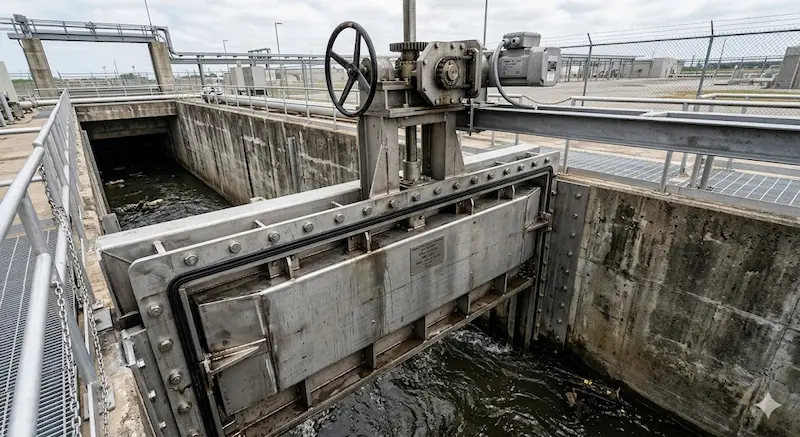

Cửa phai chặn nước (còn gọi là Penstock) là thiết bị cơ khí dạng cửa trượt hoặc nâng hạ, được thiết kế chuyên biệt để đóng/mở hoặc điều tiết dòng chảy trong hệ thống kênh mương, cống thoát nước, hồ chứa và các công trình xử lý nước thải.

Khác với các loại van đường ống nhỏ, cửa phai được thiết kế cho các tiết diện mở rộng lớn, cho phép kiểm soát lưu lượng nước với áp lực lớn mà vẫn đảm bảo độ kín khít cao nhờ hệ thống gioăng cao su chuyên dụng. Đây là thành phần không thể thiếu trong các công trình hạ tầng thủy lợi và xử lý môi trường hiện nay.

2. Nguyên lý vận hành

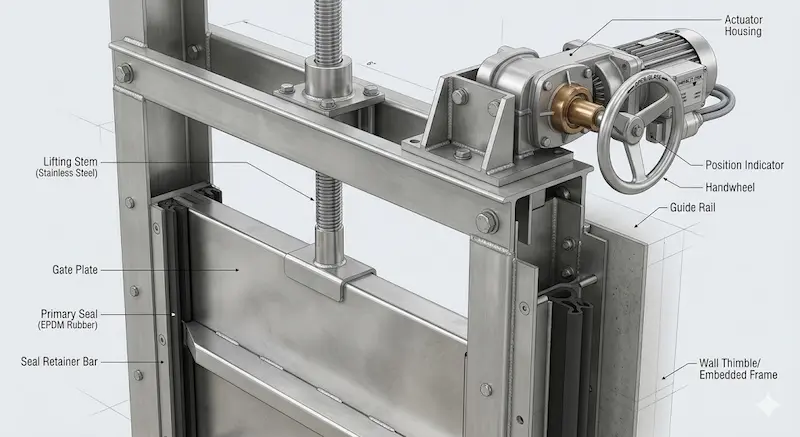

Cơ chế hoạt động của thiết bị dựa trên việc di chuyển một tấm chắn (cánh cửa) trượt dọc theo khung dẫn hướng cố định. Khi cần ngăn dòng, tấm chắn được hạ xuống đáy kênh hoặc bịt kín miệng cống, chặn đứng hoàn toàn dòng chảy. Ngược lại, khi cần thoát nước, tấm chắn được nâng lên, giải phóng hoàn toàn tiết diện cửa.

Việc vận hành có thể được thực hiện theo nhiều phương thức:

• Vận hành thủ công: Sử dụng tay quay (hoắc tời quay) kết hợp trục vít me để nâng hạ tấm chắn.

• Vận hành tự động: Sử dụng motor điện, hộp số hoặc hệ thống thủy lực, cho phép điều khiển từ xa thông qua trung tâm giám sát (SCADA), phù hợp với các hệ thống yêu cầu phản ứng nhanh với tình huống khẩn cấp.

Phân tích chuyên sâu: Lựa chọn cửa phai chặn nước đạt chuẩn kỹ thuật

1. Phân loại cửa phai theo vật liệu và cơ chế

Việc lựa chọn vật liệu ảnh hưởng trực tiếp đến tuổi thọ của thiết bị trong môi trường khắc nghiệt.

• Cửa phai inox 304 / 316: Đây là tiêu chuẩn vàng cho các nhà máy xử lý nước thải và môi trường có tính ăn mòn cao. Inox 316 đặc biệt được khuyến nghị cho môi trường nước nhiễm mặn hoặc hóa chất nồng độ cao nhờ khả năng chống rỗ và chống ăn mòn hóa học vượt trội.

• Cửa phai thép (thép carbon): Phù hợp với các công trình thủy lợi tạm thời hoặc khu vực nước ngọt, môi trường ít tính axit. Giá thành rẻ hơn nhưng yêu cầu lớp sơn phủ bảo vệ (thường là sơn epoxy hoặc mạ kẽm nhúng nóng) phải cực kỳ chất lượng để chống gỉ sét.

• Cửa phai Composite (FRP): Vật liệu nhẹ, không bị ăn mòn, phù hợp cho các vị trí lắp đặt khó tiếp cận hoặc cần giảm tải trọng lên kết cấu bê tông.

Về cơ chế, cửa phai có thể là dạng trượt đứng (phổ biến nhất cho kênh mương), dạng quay (phù hợp với các cửa xả xả tự động khi nước đạt ngưỡng nhất định) hoặc dạng cửa phai tự động tích hợp cảm biến mức nước.

2. Các thông số kỹ thuật then chốt

Sai lầm trong khâu xác định thông số là nguyên nhân hàng đầu dẫn đến rò rỉ nước hoặc hỏng hóc hệ thống. Khi đặt hàng, kỹ sư cần làm rõ:

• Kích thước (W x H): Phải tương ứng chính xác với tiết diện cửa cống.

• Áp lực nước (mH2O): Đây là thông số quan trọng nhất. Cửa phai cần được thiết kế để chịu được áp lực thủy tĩnh tại độ sâu lắp đặt. Áp lực càng cao, độ dày tấm chắn và trục vít me càng phải lớn.

• Độ kín (Leakage rate): Theo tiêu chuẩn DIN 19569-4, các loại cửa phai hiện đại phải đảm bảo mức độ rò rỉ nước cực thấp khi ở trạng thái đóng hoàn toàn.

• Kiểu vận hành: Cần xác định rõ lực nâng cần thiết để chọn motor phù hợp, tránh trường hợp motor quá tải khi cửa bị kẹt hoặc áp lực nước quá lớn.

3. So sánh cửa phai và van công nghiệp

Nhiều người dùng thường nhầm lẫn giữa cửa phai và van cổng. Bảng so sánh dưới đây giúp làm rõ mục đích sử dụng:

Kết luận: Nếu công trình của bạn là hệ thống kênh dẫn hở hoặc cửa xả của bể chứa, cửa phai chặn là lựa chọn duy nhất đảm bảo tính hiệu quả và kinh tế. Van công nghiệp sẽ không thể đáp ứng được các tiết diện mở lớn này.

4. Hệ lụy khi lựa chọn sai loại cửa phai

Chọn thiết bị không phù hợp không chỉ gây tốn kém chi phí thay thế mà còn tiềm ẩn rủi ro vận hành:

• Sai vật liệu: Dẫn đến ăn mòn nhanh trong môi trường nước thải, làm giảm tuổi thọ công trình chỉ sau 1-2 năm vận hành.

• Sai thiết kế khung dẫn hướng: Gây ra hiện tượng kẹt cửa, không thể nâng hạ trong các tình huống khẩn cấp như lũ lụt.

• Thiếu khả năng chịu áp: Gioăng cao su bị biến dạng, gây rò rỉ nước, làm thất thoát nước và giảm hiệu suất xử lý của nhà máy.

Ứng dụng thực tế

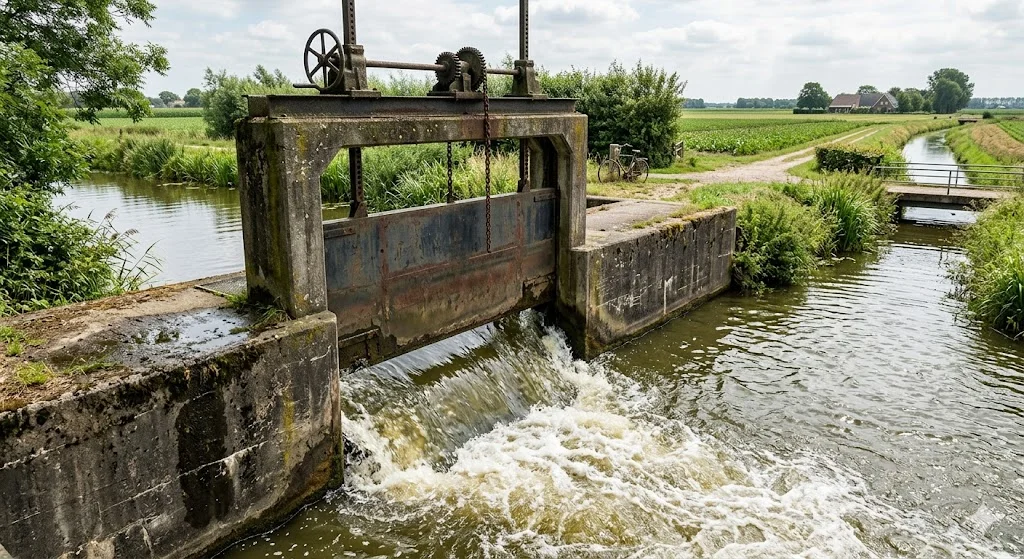

1. Khi nào cần dùng cửa phai chặn?

Thiết bị này được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Hệ thống thoát nước đô thị: Kiểm soát lưu lượng xả vào hệ thống cống chung, ngăn triều cường tràn ngược vào khu dân cư.

• Nhà máy xử lý nước thải: Sử dụng tại các bể lắng, bể điều hòa hoặc cửa xả cuối cùng để cách ly các ngăn bể phục vụ bảo trì, sửa chữa.

• Hồ chứa và đập thủy lợi: Điều tiết mực nước, xả lũ chủ động.

2. Những sai lầm thường gặp khi mua sắm

Dựa trên kinh nghiệm thực tế, khoảng 80% sự cố vận hành bắt nguồn từ việc chọn thiết bị dựa trên giá rẻ thay vì tính năng kỹ thuật. Nhiều đơn vị bỏ qua bước tính toán áp lực nước (mH2O) thực tế tại đáy bể, dẫn đến tình trạng cửa bị cong vênh hoặc không thể mở được khi đầy nước. Ngoài ra, việc không kiểm tra môi trường làm việc (nước nhiễm mặn, nước thải axit) cũng khiến thiết bị xuống cấp trầm trọng chỉ trong thời gian ngắn.

Hướng dẫn lựa chọn và bảo trì cửa phai

1. Checklist để chọn cửa phai chuẩn

Để đảm bảo hệ thống vận hành bền bỉ, hãy kiểm tra các yếu tố sau trước khi đặt hàng:

• Xác định kích thước chính xác: Đo đạc chiều rộng và chiều cao lòng cống.

• Tính toán áp lực nước: Độ sâu lắp đặt tối đa là bao nhiêu? (Cần tính đến cả áp lực nước mặt và áp lực nước ngầm).

• Chọn vật liệu theo môi trường: Inox 304 cho nước thường, Inox 316 hoặc phủ đặc biệt cho nước thải, môi trường hóa chất.

• Chọn cơ chế vận hành: Cần điều khiển từ xa hay thủ công tại chỗ?

2. Lưu ý quan trọng trong bảo trì

Cửa phai không phải là thiết bị "lắp xong để đó". Để kéo dài tuổi thọ:

• Kiểm tra gioăng kín nước: Định kỳ 6 tháng/lần để đảm bảo gioăng không bị lão hóa, nứt vỡ.

• Bôi trơn trục vít me: Đảm bảo hệ thống truyền động luôn trơn tru, không bị kẹt rỉ.

• Vệ sinh bề mặt: Loại bỏ rác thải, bùn đất bám vào khung dẫn hướng để tấm chắn di chuyển êm ái.

FAQ – Giải đáp thắc mắc thường gặp

Cửa phai chặn khác gì van cổng?

• Cửa phai được dùng cho các tiết diện mở lớn (kênh, cống, bể chứa), trong khi van cổng (van công nghiệp) được thiết kế chuyên biệt cho hệ thống đường ống kín chịu áp lực cao.

Cửa phai inox có cần bảo trì không?

• Có, mặc dù inox có khả năng chống ăn mòn tốt, nhưng bạn vẫn cần bảo trì hệ thống cơ khí (trục vít, bộ truyền động) và kiểm tra độ kín của gioăng để đảm bảo hiệu suất.

Giá cửa phai chặn nước là bao nhiêu?

• Giá phụ thuộc hoàn toàn vào kích thước, vật liệu (inox 304, 316 hay thép) và cơ chế vận hành (tự động hay thủ công). Không có một mức giá cố định cho tất cả công trình.

Có thể lắp motor tự động cho cửa phai hiện có không?

• Có, hoàn toàn có thể nâng cấp từ vận hành thủ công lên tự động, tuy nhiên cần kiểm tra độ vững chắc của kết cấu khung hiện hữu trước khi lắp đặt motor.

Kết luận

Cửa phai chặn đóng vai trò xương sống trong việc đảm bảo an toàn và hiệu quả cho các hệ thống thủy lợi và xử lý nước thải. Việc lựa chọn thiết bị không chỉ là vấn đề ngân sách, mà là đảm bảo tính an toàn cho hạ tầng của bạn trong dài hạn. Đừng để những lỗi sai trong thiết kế gây ra hậu quả tốn kém.

Nếu bạn cần tư vấn kỹ thuật chuyên sâu hoặc giải pháp cửa phai tùy chỉnh theo kích thước công trình, hãy liên hệ ngay với đội ngũ kỹ sư của chúng tôi để được khảo sát và báo giá chi tiết.
