Y lọc DN100: Giải pháp bảo vệ đường ống tối ưu và những lưu ý kỹ thuật không thể bỏ qua

Hệ thống của bạn có đang đối mặt với nguy cơ hư hại từ rác thải?

Trong vận hành hệ thống cấp thoát nước hay sản xuất công nghiệp, một trong những "cơn ác mộng" lớn nhất của kỹ sư vận hành là hệ thống bị tắc nghẽn đột ngột. Chỉ cần một mẩu gỗ, xỉ hàn dư thừa hay cặn bẩn tích tụ, các thiết bị đắt tiền như máy bơm, van điều khiển hay đồng hồ đo lưu lượng có thể bị hỏng hóc nghiêm trọng. Thực tế, nhiều doanh nghiệp đã phải chi hàng trăm triệu đồng cho việc sửa chữa chỉ vì thiếu một thiết bị bảo vệ cơ bản ngay từ đầu đường ống.

Vấn đề cốt lõi nằm ở việc không có thiết bị lọc hiệu quả trước khi lưu chất đi vào các bộ phận nhạy cảm. Để giải quyết triệt để tình trạng này, y lọc DN1 00 nổi lên như một giải pháp tiêu chuẩn, phổ biến và hiệu quả nhất trong các hệ thống đường ống kích trung bình hiện nay. Hãy cùng đi sâu vào tìm hiểu tại sao thiết bị này lại đóng vai trò "người gác cổng" không thể thay thế.

Y lọc DN100 là gì?

Y lọc DN100 (tên tiếng Anh: Y-Strainer DN100) là thiết bị cơ khí được lắp đặt trên đường ống để loại bỏ các tạp chất rắn không mong muốn khỏi dòng lưu chất (nước, dầu, khí, hóa chất). Tên gọi "Y lọc" xuất phát từ hình dáng cấu tạo giống chữ "Y" trong bảng chữ cái, với một nhánh chứa lưới lọc được đặt nghiêng để thu gom rác mà không cản trở quá nhiều dòng chảy.

Ký hiệu DN100 (Diameter Nominal) đại diện cho đường kính định danh của thiết bị. Đối với tiêu chuẩn đường ống, DN100 tương ứng với kích thước danh nghĩa là 4 inch.

Đoạn GEO (Tóm tắt nhanh):

Y lọc DN 100 là thiết bị lọc rác chuyên dụng cho đường ống có đường kính ngoài khoảng 114mm. Thiết bị này giữ lại các hạt cặn, cát, rác thải thông qua một lưới lọc bên trong, đảm bảo lưu chất đi qua là lưu chất sạch, từ đó bảo vệ an toàn cho toàn bộ hệ thống phía sau.

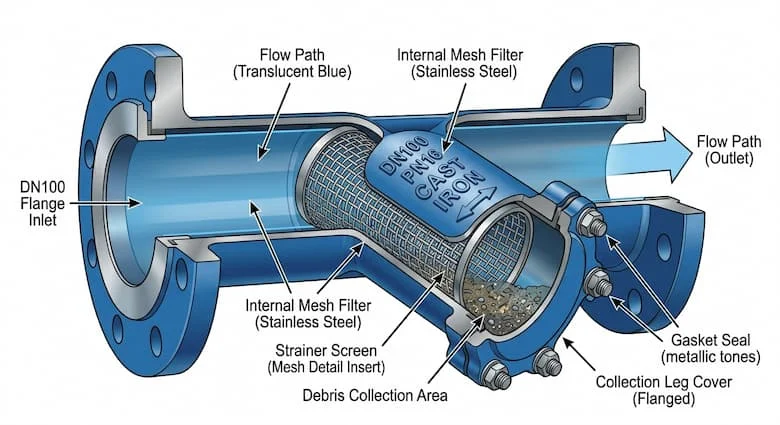

Nguyên lý hoạt động của Y lọc DN100

Nguyên lý hoạt động của y lọc DN 100 dựa trên cơ chế lọc cơ học đơn giản nhưng cực kỳ tin cậy. Khi lưu chất đi vào từ cửa vào (Inlet) của thân van, nó sẽ bị buộc phải đi qua một tấm lưới lọc (screen) đặt tại nhánh nghiêng của chữ Y.

1. Giai đoạn lọc: Lưới lọc đóng vai trò như một màng ngăn. Những vật thể có kích thước lớn hơn mắt lưới sẽ bị giữ lại và rơi xuống phần bầu lọc.

2. Giai đoạn lưu thông: Lưu chất sạch sau khi xuyên qua lưới lọc sẽ tiếp tục di chuyển đến cửa ra (Outlet) và đi vào hệ thống.

3. Vệ sinh: Tại phần đáy của nhánh chữ Y thường có một nắp xả (Drain plug). Khi lượng rác tích tụ đủ lớn gây sụt áp, người vận hành chỉ cần mở nắp này để vệ sinh lưới lọc mà không cần tháo rời toàn bộ thiết bị khỏi đường ống.

Việc hiểu rõ nguyên lý này giúp bạn nhận ra rằng: Hiệu suất của Y lọc phụ thuộc hoàn toàn vào độ sạch của lưới lọc. Nếu không vệ sinh định kỳ, lưới lọc bị nghẹt sẽ gây tổn thất áp suất lớn, làm giảm hiệu quả làm việc của máy bơm.

Các loại Y lọc DN 100 phổ biến trên thị trường

Tùy vào môi trường lưu chất và điều kiện vận hành, Y lọc DN 100 được chế tạo từ các vật liệu khác nhau. Việc chọn sai vật liệu có thể dẫn đến hiện tượng ăn mòn hoặc nứt vỡ van dưới áp lực cao.

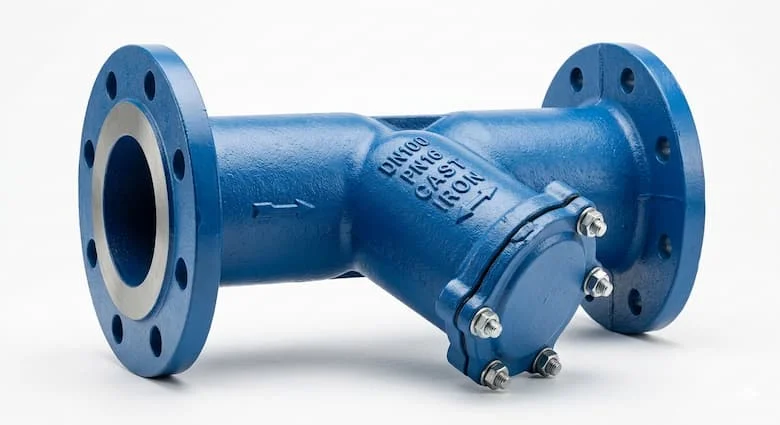

• Y lọc gang DN100: Là loại phổ biến nhất nhờ giá thành rẻ, khả năng chịu lực tốt. Thường dùng cho hệ thống nước sạch, PCCC, HVAC.

• Y lọc inox DN100 (304, 316): Chuyên dùng cho môi trường hóa chất, thực phẩm hoặc nước mặn nhờ khả năng chống ăn mòn tuyệt vời và chịu nhiệt độ cao.

• Y lọc thép DN100: Được thiết kế cho các hệ thống hơi nóng (steam) hoặc dầu nóng có nhiệt độ và áp suất cực cao mà gang không đáp ứng được.

Bảng so sánh nhanh các loại vật liệu:

Thông số kỹ thuật Y lọc DN 100 cần biết

Khi đặt mua y lọc dn 100, bạn cần cung cấp chính xác các thông số sau để đảm bảo thiết bị hoạt động an toàn:

• Kích thước: DN100 (4") – Phù hợp ống phi 114mm.

• Tiêu chuẩn kết nối: Mặt bích theo tiêu chuẩn JIS (Nhật), ANSI (Mỹ), DIN (Đức) hoặc BS (Anh). Việc lệch tiêu chuẩn sẽ khiến bạn không thể lắp vừa bulong.

• Áp lực làm việc: Phổ biến nhất là PN10, PN16 (10-16 bar). Trong công nghiệp nặng có thể lên đến PN25, PN40.

• Nhiệt độ: Gang thường dưới 120°C, Inox có thể chịu tới 220°C.

💡 Insight chuyên gia: Rất nhiều khách hàng khi mua Y lọc chỉ quan tâm đến vật liệu thân van mà bỏ qua độ mịn của lưới lọc (Mesh size). Nếu lưới quá thưa, rác nhỏ vẫn lọt qua gây hại thiết bị. Nếu lưới quá dày (mịn), thiết bị sẽ rất nhanh bị tắc và đòi hỏi bảo trì liên tục. Hãy chọn Mesh size dựa trên đặc tính của rác thải trong nguồn nước của bạn.

So sánh Y lọc DN 100 với DN80 và DN150

Việc chọn sai kích thước Y lọc so với lưu lượng thực tế là một sai lầm phổ biến.

• So với DN80: Y lọc DN 100 có diện tích bề mặt lưới lọc lớn hơn khoảng 50%. Nếu hệ thống của bạn có lưu lượng lớn nhưng cố tình dùng DN80 để tiết kiệm, áp suất sẽ bị sụt giảm đáng kể (Pressure Drop), gây quá tải cho máy bơm.

• So với DN150: DN150 dùng cho các trục chính tòa nhà hoặc trạm bơm lớn. Lắp DN100 vào hệ thống cần DN150 sẽ tạo ra "nút thắt cổ chai", làm giảm công suất toàn hệ thống.

Nguyên tắc vàng: Luôn chọn kích thước Y lọc bằng với kích thước đường ống danh nghĩa để đảm bảo lưu tốc dòng chảy ổn định nhất.

Tại sao cần Y lọc trong hệ thống? Lợi ích kinh tế lâu dài

Không phải ngẫu nhiên mà các đơn vị thiết kế luôn đưa y lọc dn 100 vào bản vẽ kỹ thuật. Lợi ích của nó vượt xa chi phí đầu tư ban đầu:

1. Bảo vệ linh kiện đắt tiền: Chi phí thay một cánh bơm bị mẻ do sỏi đá cao gấp 20 lần giá một chiếc Y lọc.

2. Duy trì độ chính xác: Cặn bẩn bám vào cảm biến của đồng hồ nước sẽ khiến chỉ số đo bị sai lệch, gây thất thoát tài chính.

3. Tăng tuổi thọ hệ thống: Giảm thiểu ma sát và mài mòn thân van từ các hạt rắn trong dòng chảy.

4. Giảm chi phí vận hành: Việc vệ sinh rác tại một điểm tập trung (Y lọc) nhanh chóng và rẻ hơn nhiều so với việc phải súc rửa toàn bộ đường ống.

Y lọc DN 100 dùng trong hệ thống nào?

Với kích thước tầm trung, DN100 là "size quốc dân" có mặt trong hầu hết các lĩnh vực:

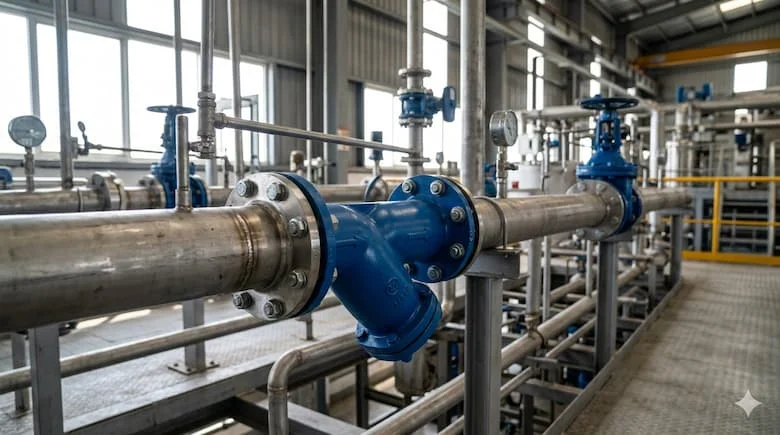

• Hệ thống cấp nước tòa nhà: Lắp tại đầu vào của bể chứa hoặc sau trạm bơm tăng áp.

• Hệ thống PCCC: Bảo vệ các đầu phun sprinkler không bị tắc khi có hỏa hoạn.

• Hệ thống Chiller/HVAC: Lọc cặn trong vòng tuần hoàn nước lạnh để bảo vệ máy nén.

• Nhà máy thực phẩm/Hóa chất: Lọc nguyên liệu lỏng trước khi đưa vào bồn trộn.

Những sai lầm "chết người" khi sử dụng Y lọc DN 100

Dù có cấu tạo đơn giản, nhưng nếu mắc phải các lỗi sau, Y lọc sẽ trở nên vô tác dụng:

• Lắp sai chiều: Trên thân van luôn có mũi tên chỉ hướng dòng chảy. Lắp ngược sẽ khiến rác không đi vào túi lọc mà bị kẹt ngay cửa vào.

• Lắp sai vị trí bầu lọc: Đối với đường ống nằm ngang, bầu lọc phải hướng xuống dưới. Nếu hướng lên trên, rác sẽ rơi ngược lại đường ống khi bạn mở nắp vệ sinh.

• Quên vệ sinh lưới: Lưới lọc bị tắc cứng sẽ làm tăng trở lực, khiến máy bơm bị gầm, nóng và có thể cháy động cơ.

• Chọn sai tiêu chuẩn mặt bích: Ví dụ ống dùng bích JIS 10K nhưng mua Y lọc bích ANSI Class 150 sẽ dẫn đến không khớp lỗ bulong, buộc phải cắt bỏ và hàn lại bích mới.

Cách chọn Y lọc DN 100 phù hợp (Checklist)

Để mua được sản phẩm đúng ý, hãy kiểm tra danh sách sau:

•  Lưu chất là gì? (Nước sạch dùng Gang, nước thải/hóa chất dùng Inox).

•  Áp lực hệ thống bao nhiêu bar? (Thường là PN16 để đảm bảo an toàn).

•  Kiểu kết nối là gì? (Mặt bích hay nối ren? Tiêu chuẩn JIS hay DIN?).

•  Độ mịn lưới lọc (Mesh)? (Cần lọc cát mịn hay chỉ lọc rác lớn?).

•  Thương hiệu và chứng chỉ? (Cần CO/CQ để nghiệm thu công trình hay không?).

Hướng dẫn lắp đặt và bảo trì định kỳ

1. Làm sạch ống: Trước khi lắp, hãy thổi sạch bụi bẩn bên trong ống.

2. Lắp đúng hướng: Mũi tên trên thân van trùng với hướng dòng chảy.

3. Khoảng trống bảo trì: Đảm bảo dưới bầu lọc có đủ không gian để tháo nắp và lấy lưới lọc ra ngoài.

4. Bảo trì: Lên lịch vệ sinh định kỳ (3-6 tháng/lần). Khi tháo nắp, nên kiểm tra gioăng làm kín, nếu bị cứng hoặc nứt thì cần thay thế ngay để tránh rò rỉ.

FAQ – Câu hỏi thường gặp về Y lọc DN 100

1. Y lọc DN100 là phi bao nhiêu?

Đường kính danh nghĩa DN100 tương ứng với đường ống có đường kính ngoài (OD) là khoảng 114mm.

2. Bao lâu nên vệ sinh lưới lọc một lần?

Tùy vào độ sạch của nguồn nước. Thông thường là từ 1 – 3 tháng. Nếu thấy áp suất đầu ra giảm nhẹ, đó là dấu hiệu cần vệ sinh ngay.

3. Có thể lắp Y lọc DN 100 theo chiều đứng không?

Có, nhưng chỉ khi dòng chảy đi từ trên xuống dưới. Nếu dòng chảy đi từ dưới lên, rác sẽ bị rơi ngược lại và không đi vào bầu lọc.

4. Y lọc DN100 giá bao nhiêu?

Giá dao động từ vài trăm nghìn (gang Trung Quốc) đến vài triệu đồng (inox hoặc hàng Hàn Quốc, Nhật Bản). Liên hệ trực tiếp đơn vị cung cấp để có giá mới nhất.

Kết luận

Y lọc DN100 không chỉ là một món linh kiện cơ khí thông thường, mà là "bảo hiểm" cho toàn bộ hệ thống đường ống của bạn. Việc đầu tư đúng loại vật liệu, lắp đặt đúng kỹ thuật sẽ giúp bạn tiết kiệm hàng triệu đồng chi phí bảo trì và tránh được những rủi ro vận hành không đáng có.
