Tiêu Chuẩn Bích JIS: Cẩm Nang Tra Cứu Thông Số Và Lựa Chọn Chính Xác

Trong quá trình thi công và lắp đặt hệ thống đường ống công nghiệp, một trong những tình huống "dở khóc dở cười" mà kỹ thuật viên thường gặp phải chính là lắp mặt bích không khớp lỗ. Dù kích thước đường ống hoàn toàn trùng khớp, nhưng khi đặt hai mặt bích vào nhau, các lỗ bu lông lại lệch nhau vài milimet hoặc đường kính vòng chia không đồng nhất.

Nguyên nhân cốt lõi nằm ở việc nhầm lẫn giữa các hệ quy chiếu. Hiện nay, thị trường tồn tại nhiều hệ thống quy chuẩn khác nhau như ANSI (Mỹ), DIN (Đức) và đặc biệt là tiêu chuẩn mặt bích JIS (Nhật Bản). Việc chọn sai tiêu chuẩn không chỉ khiến tiến độ công trình bị đình trệ mà còn gây lãng phí chi phí vật tư đáng kể.

Bài viết dưới đây sẽ cung cấp cái nhìn chuyên sâu về mặt bích JIS, giúp bạn nắm vững cách tra cứu thông số kỹ thuật và những lưu ý sống còn để chọn đúng loại bích cho hệ thống, tránh những sai sót kỹ thuật đáng tiếc.

Tiêu chuẩn bích JIS là gì?

Tiêu chuẩn bích JIS là từ viết tắt của Japanese Industrial Standards (Tiêu chuẩn công nghiệp Nhật Bản). Đây là bộ các tiêu chuẩn khắt khe được thiết lập bởi Ủy ban Tiêu chuẩn Công nghiệp Nhật Bản (JISC) và được ban hành thông qua Liên đoàn Tiêu chuẩn Nhật Bản (JSA).

Mặt bích sản xuất theo chuẩn JIS quy định chi tiết về kích thước hình học, độ dày, số lượng lỗ bu lông và khả năng chịu áp suất của thiết bị. Tại khu vực Châu Á, đặc biệt là Việt Nam, bích JIS chiếm ưu thế tuyệt đối do sự hiện diện mạnh mẽ của các nhà thầu Nhật Bản cũng như các thiết bị máy móc nhập khẩu từ thị trường này.

Định nghĩa chuẩn: Tiêu chuẩn mặt bích JIS là hệ thống quy định kích thước, số lỗ, đường kính bu lông và áp lực làm việc của mặt bích theo tiêu chuẩn công nghiệp Nhật Bản, đảm bảo tính đồng nhất tuyệt đối trong kết nối đường ống.

Bản chất & nguyên lý của mặt bích trong hệ thống

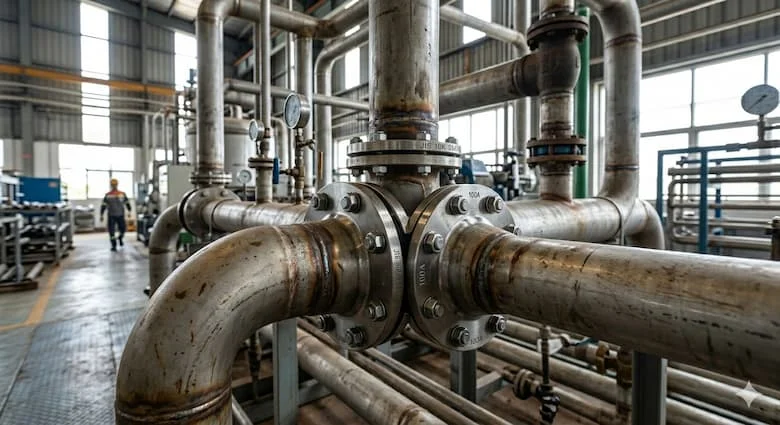

Mặt bích (Flange) không đơn thuần là một miếng thép hình tròn; nó đóng vai trò là cầu nối liên kết các đoạn ống, van, máy bơm và các thiết bị phụ trợ khác. Bản chất của kết nối bích là một phương pháp liên kết có thể tháo rời, tạo sự linh hoạt tối đa cho việc bảo trì hoặc thay thế thiết bị mà không cần cắt bỏ đường ống.

Nguyên lý vận hành dựa trên việc siết chặt các bu lông xuyên qua các lỗ trên thân bích. Khi lực siết được phân bổ đều, nó ép chặt gioăng (gasket) nằm giữa hai mặt bích, tạo ra một môi trường kín hoàn toàn, ngăn chặn chất lỏng hoặc khí rò rỉ ra ngoài dưới áp suất cao.

Tại sao chúng ta cần một tiêu chuẩn khắt khe như JIS? Bởi nếu không có sự đồng bộ về PCD (Pitch Circle Diameter - đường kính vòng lỗ), một chiếc van sản xuất tại Nhật sẽ không bao giờ lắp vừa vào đường ống sản xuất tại Mỹ. Tiêu chuẩn hóa chính là ngôn ngữ chung của ngành kỹ thuật toàn cầu.

Các cấp áp lực trong tiêu chuẩn bích JIS

Một trong những thông số quan trọng nhất khi nhắc đến tiêu chuẩn mặt bích JIS chính là cấp áp lực, thường được ký hiệu bằng chữ "K". Chữ K đại diện cho đơn vị áp suất tính theo kgf/cm².

• JIS 5K: Dùng cho hệ thống áp suất thấp như thoát nước dân dụng, hệ thống thông gió.

• JIS 10K: Đây là cấp áp lực phổ biến nhất tại Việt Nam, thường thấy trong các hệ thống cấp nước sạch, PCCC và đường ống công nghiệp nhẹ.

• JIS 16K / 20K: Dành cho các hệ thống chịu tải cao như lò hơi, trạm bơm cao áp hoặc các nhà máy hóa chất yêu cầu độ an toàn nghiêm ngặt.

Tại sao áp lực ảnh hưởng đến độ dày bích? Cấp áp lực càng cao (số K càng lớn), mặt bích càng phải dày và số lượng bu lông thường nhiều hơn hoặc đường kính bu lông lớn hơn để chống lại lực đẩy từ dòng lưu chất bên trong, tránh hiện tượng cong vênh hay bục vỡ mối nối.

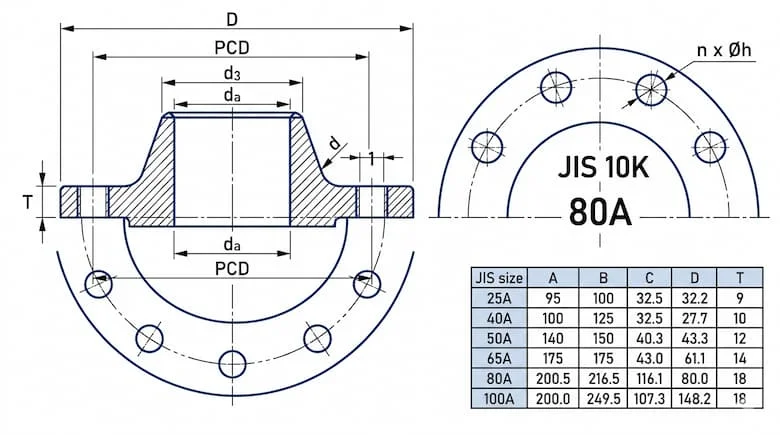

Bảng tra kích thước bích JIS (DN15 – DN300)

Việc tra cứu bảng thông số là bước bắt buộc để đảm bảo mua đúng vật tư. Dưới đây là bảng thông số cơ bản cho tiêu chuẩn JIS 10K - dòng bích được tìm kiếm nhiều nhất.

Đây là phần dữ liệu "xương sống" cho bất kỳ kỹ sư cơ khí nào. Khi nắm được thông số PCD và số lỗ, bạn có thể dễ dàng xác định mặt bích hiện hữu tại công trình có đúng chuẩn JIS hay không bằng cách dùng thước kẹp đo khoảng cách giữa các tâm lỗ đối diện.

So sánh tiêu chuẩn JIS với ANSI và DIN

Sự nhầm lẫn giữa JIS và các tiêu chuẩn khác là nguồn cơn của mọi sai sót kỹ thuật. Hãy cùng phân tích sự khác biệt:

Insight kỹ thuật: Một sai lầm phổ biến là kỹ thuật viên cố gắng "doa" lỗ bu lông trên bích JIS để vừa với thiết bị chuẩn ANSI. Điều này cực kỳ nguy hiểm vì nó làm yếu cấu trúc bích, dẫn đến nguy cơ mất an toàn khi hệ thống vận hành ở áp suất cao. Sai tiêu chuẩn = Không lắp được.

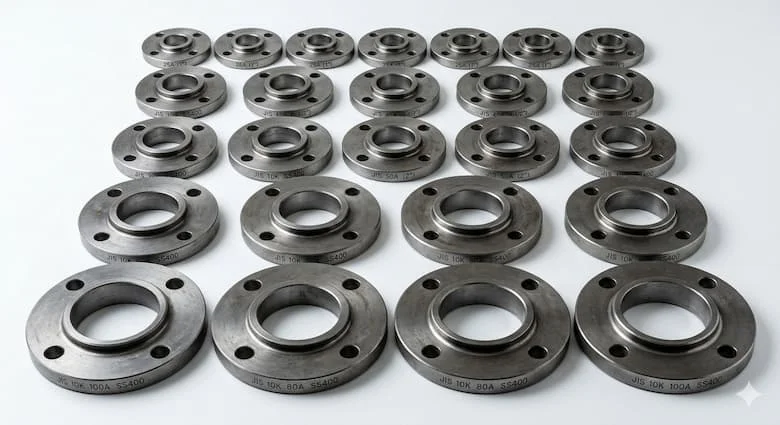

Phân loại mặt bích theo tiêu chuẩn JIS

Dựa vào hình dáng và phương thức kết nối, mặt bích JIS được chia thành nhiều loại để tối ưu cho từng vị trí lắp đặt:

1. Bích hàn trượt (Slip-on - SO): Loại phổ biến nhất, ống được đút vào trong bích và hàn ở cả hai mặt. Dễ căn chỉnh nhưng khả năng chịu áp không bằng bích cổ hàn.

2. Bích mù (Blind Flange): Không có lỗ ở giữa, dùng để chặn cuối đường ống hoặc các đầu chờ chờ lắp đặt thêm thiết bị.

3. Bích hàn cổ (Weld Neck - WN): Có phần cổ dài để hàn đối đầu với ống, giúp giảm sự tập trung ứng suất, dùng cho các hệ thống áp suất cực cao.

4. Bích ren (Threaded): Kết nối bằng ren, không cần hàn, thường dùng cho các đường ống nhỏ hoặc khu vực dễ cháy nổ không được phép hàn xì.

Khi nào nên sử dụng bích JIS?

Lựa chọn tiêu chuẩn mặt bích JIS không chỉ dựa trên sở thích mà phải dựa trên thực tế hệ thống:

• Hệ thống đồng bộ thiết bị Châu Á: Nếu máy bơm, van và máy nén khí của bạn nhập từ Nhật Bản (Samsung, Panasonic, Hitachi...), chắc chắn bạn phải dùng bích JIS.

• Hệ thống PCCC dân dụng: Tại Việt Nam, tiêu chuẩn JIS 10K là chuẩn mực cho các hệ thống phòng cháy chữa cháy trong tòa nhà nhờ giá thành hợp lý và vật tư dễ tìm.

• Các nhà máy FDI: Các khu công nghiệp có vốn đầu tư từ Nhật, Hàn, Đài Loan thường ưu tiên dùng chuẩn JIS để dễ dàng bảo trì và thay thế theo tiêu chuẩn của tập đoàn mẹ.

Sai lầm thường gặp khi sử dụng bích JIS

Để tăng độ tin cậy cho hệ thống, bạn cần tránh các lỗi sơ đẳng sau:

• Nhầm lẫn JIS 10K và PN10: Nhiều người nghĩ chúng giống nhau vì cùng có số 10. Thực tế, PCD của chúng lệch nhau, dẫn đến việc bu lông không thể xuyên qua.

• Không kiểm tra PCD: Chỉ đo đường kính ngoài bích là không đủ. PCD mới là thông số quyết định sự lắp ghép.

• Bỏ qua vật liệu: Lắp bích thép JIS cho môi trường nước biển hoặc hóa chất sẽ dẫn đến rỉ sét và thủng bích chỉ sau vài tháng. Hãy luôn kiểm tra xem hệ thống cần bích thép (Carbon Steel) hay Inox (Stainless Steel).

Cách chọn mặt bích JIS đúng chuẩn

Hãy tuân thủ checklist dưới đây để đảm bảo độ chính xác 100%:

•  Xác định tiêu chuẩn tổng thể: Hệ thống đang chạy theo chuẩn JIS, ANSI hay DIN?

•  Xác định kích thước DN: Đường kính ống nhựa hoặc ống thép đang dùng là bao nhiêu? (Ví dụ: Ống phi 114 tương đương DN100).

•  Chọn cấp áp lực: Hệ thống áp suất bao nhiêu bar? (Thông thường chọn JIS 10K cho các nhu cầu dân dụng).

•  Chọn kiểu bích: Cần bích rỗng để nước chảy qua hay bích mù để chặn ống?

•  Lựa chọn vật liệu: Thép SS400, Inox 304, hay nhựa PVC?

•  Đối chiếu bảng thông số: Kiểm tra lại PCD và số lỗ một lần cuối trước khi đặt hàng.

Hướng dẫn lắp đặt đúng kỹ thuật: Khi lắp bích, luôn siết bu lông theo hình sao (đối xứng). Tuyệt đối không siết vòng tròn vì sẽ gây lực ép không đều, làm vênh gioăng dẫn đến rò rỉ ngay lập tức. Sử dụng thêm keo dán gioăng hoặc mỡ bôi trơn bu lông để việc bảo trì sau này dễ dàng hơn.

FAQ: Câu hỏi thường gặp về tiêu chuẩn bích JIS

1. JIS 10K chịu được bao nhiêu bar?

Đáp: JIS 10K chịu được áp suất làm việc tĩnh tối đa khoảng 10 kgf/cm² (tương đương khoảng 10 bar hoặc 145 psi) ở nhiệt độ thường.

2. Bích JIS có thay được ANSI không?

Đáp: Không. Kích thước vòng lỗ và đường kính ngoài hoàn toàn khác nhau. Bạn cần dùng bộ chuyển đổi (adaptor) nếu muốn kết nối hai tiêu chuẩn này.

3. Làm sao biết bích thuộc tiêu chuẩn bích JIS nào nếu bị mờ chữ?

Đáp: Hãy đo đường kính vòng lỗ (PCD) và đếm số lỗ bu lông, sau đó đối chiếu với bảng tra kích thước tiêu chuẩn bích JIS.

4. Bích JIS thường làm từ vật liệu gì?

Đáp: Phổ biến nhất là thép Carbon (SS400, Q235), thép không gỉ (SUS304, SUS316) và nhựa (PVC, PPR).

Kết luận

Tiêu chuẩn bích JIS là một mắt xích không thể thiếu trong ngành công nghiệp hiện đại tại Việt Nam. Việc hiểu rõ bản chất, thông số và cách phân loại bích JIS không chỉ giúp bạn trở thành một chuyên gia trong mắt khách hàng mà còn đảm bảo sự vận hành an toàn, bền bỉ cho toàn bộ công trình.
