Van An Toàn Mặt Bích: Phương Án Bảo Vệ Hệ Thống Áp Lực Công Nghiệp Tối Ưu

Trong vận hành các hệ thống công nghiệp như nồi hơi, đường ống dẫn khí nén hay các bình chịu áp lực, sự gia tăng áp suất đột ngột là một "kẻ thù" thầm lặng nhưng đầy nguy hiểm. Nếu không có thiết bị xả áp kịp thời, các sự cố quá áp có thể dẫn đến rò rỉ khớp nối, hư hỏng máy móc, thậm chí là nổ thiết bị gây thiệt hại nghiêm trọng về người và tài sản. Van an toàn chính là "chốt chặn" an toàn tối thượng, đảm bảo hệ thống luôn vận hành trong ngưỡng cho phép và tuân thủ các tiêu chuẩn kỹ thuật khắt khe.

Là thiết bị bảo vệ áp suất chuyên dụng, van an toàn  đóng vai trò quyết định trong việc duy trì sự ổn định cho các nhà máy, xí nghiệp. Việc hiểu rõ cấu tạo, nguyên lý vận hành và tiêu chuẩn lựa chọn thiết bị pressure safety valve không chỉ giúp kỹ sư tối ưu hóa hiệu suất mà còn là chiến lược bảo vệ tài sản dài hạn cho doanh nghiệp.

Vì Sao Hệ Thống Áp Lực Cần Van An Toàn ?

Trong thực tế sản xuất, các tình huống như nồi hơi tăng áp bất thường do lỗi bộ điều khiển, hiện tượng búa nước trong đường ống, hoặc tắc nghẽn cục bộ là những rủi ro thường trực. Nếu thiếu thiết bị bảo vệ, áp lực tích tụ sẽ vượt quá khả năng chịu đựng của vật liệu, dẫn đến hậu quả khôn lường. Đó là lý do tại sao van an toàn được coi là thiết bị an toàn tiêu chuẩn trong mọi sơ đồ hệ thống công nghiệp hiện đại.

Khác với các loại van dân dụng, van an toàn công nghiệp được thiết kế để xử lý những môi trường khắc nghiệt về cả áp suất lẫn nhiệt độ. Việc sử dụng kết nối mặt bích không chỉ giúp thiết bị chịu được áp lực cực cao mà còn đảm bảo độ kín khít tuyệt đối, chống rò rỉ tại các điểm lắp đặt. Đối với các kỹ sư bảo trì, lựa chọn safety valve flange type chất lượng không chỉ là tuân thủ quy định về an toàn lao động mà còn là yếu tố tiên quyết để duy trì chuỗi cung ứng không gián đoạn.

Việc chọn sai thiết bị hoặc bỏ qua vai trò của van an toàn thường dẫn đến những bài học đắt giá. Rò rỉ áp suất không chỉ làm thất thoát năng lượng mà còn là dấu hiệu báo trước của sự hỏng hóc hệ thống dây chuyền. Vì vậy, việc đầu tư vào các dòng van an toàn đạt chuẩn là nền tảng của sự an toàn công nghiệp.

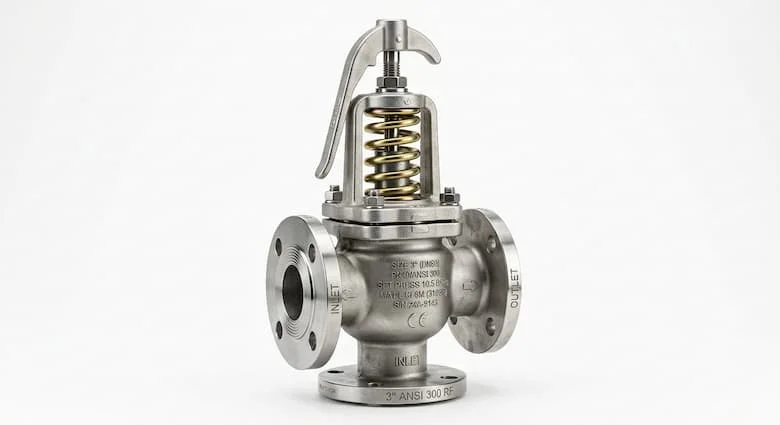

Van An Toàn Mặt Bích Là Gì?

Van an toàn mặt bích là thiết bị bảo vệ tự động, có chức năng tự động xả lưu chất (hơi, khí hoặc chất lỏng) ra ngoài khi áp suất bên trong hệ thống vượt quá mức cài đặt cho phép. Kiểu kết nối mặt bích giúp thiết bị có thể chịu đựng được áp lực cao, đảm bảo độ kín tốt và thuận tiện trong quá trình tháo lắp, bảo trì định kỳ cho các đường ống có kích thước lớn.

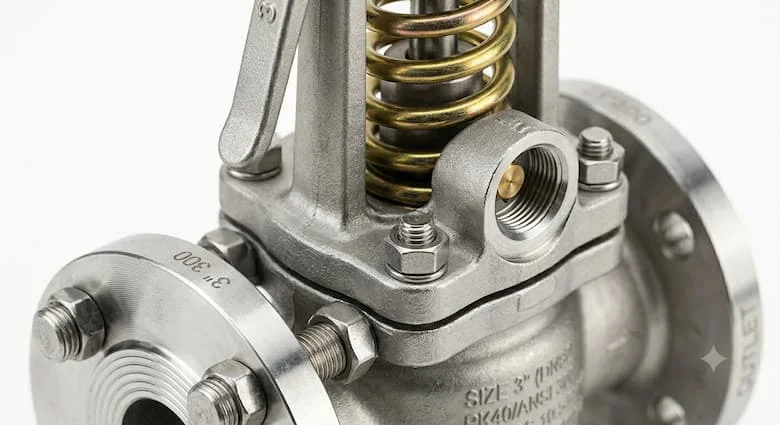

Thiết bị này bao gồm các thành phần chính như thân van, lò xo, đĩa van, cửa xả và hệ thống kết nối mặt bích. Sự kết hợp giữa các linh kiện này tạo nên một cơ chế phản ứng tức thời, giúp bảo vệ an toàn cho hệ thống áp lực trước những diễn biến khó lường của dòng chảy công nghiệp.

Nguyên Lý Hoạt Động Của Van An Toàn

Nguyên lý của van an toàn dựa trên sự cân bằng lực giữa áp suất dòng chảy và lực đàn hồi của lò xo trong van. Khi hệ thống ở trạng thái làm việc bình thường, lực nén của lò xo giữ đĩa van đóng kín cửa xả, đảm bảo dòng chảy không bị thất thoát. Khi áp suất vượt ngưỡng cài đặt (set pressure), lực đẩy của lưu chất thắng được lực lò xo, đẩy đĩa van lên để xả lưu chất, giúp áp suất trở về trạng thái ổn định ngay lập tức.

Việc cài đặt áp suất chính xác là yếu tố sống còn. Nếu cài quá cao, van sẽ không xả kịp thời, dễ gây nổ thiết bị; ngược lại, nếu cài quá thấp, van sẽ xả liên tục gây thất thoát lưu chất và hao hụt năng lượng. Quá trình này không chỉ bảo vệ máy móc mà còn là lá chắn bảo vệ an toàn cho con người trong khu vực vận hành. Khi áp suất giảm xuống dưới ngưỡng cài đặt, lò xo sẽ tự động đẩy đĩa van trở về vị trí đóng kín, tái lập sự an toàn cho hệ thống.

Phân Tích Chuyên Sâu Các Loại Van An Toàn

Các Loại Van An Toàn Phổ Biến

• Van an toàn lò xo: Đây là loại phổ biến nhất hiện nay nhờ độ chính xác cực cao, cấu tạo đơn giản và khả năng phản ứng nhanh, phù hợp cho hầu hết các đường ống công nghiệp.

• Van an toàn tay giật: Thiết kế có thêm cần gạt, cho phép người vận hành kiểm tra thủ công trạng thái hoạt động của van, đảm bảo van không bị dính (kẹt) do đóng cặn.

• Van an toàn inox: Lựa chọn hoàn hảo cho môi trường thực phẩm, dược phẩm hoặc các dòng lưu chất có tính ăn mòn cao nhờ khả năng chống oxy hóa tuyệt vời.

• Van an toàn gang: Cung cấp giải pháp kinh tế tối ưu cho các hệ thống nước sạch hoặc khí nén thông thường với độ bền vật lý ổn định.

• Van an toàn hơi nóng: Được chế tạo từ các loại vật liệu chịu nhiệt, chuyên dụng cho nồi hơi và hệ thống dẫn hơi công nghiệp áp lực lớn.

Thông Số Kỹ Thuật Quan Trọng

Để chọn đúng van an toàn mặt bích, bạn cần nắm rõ các thông số kỹ thuật then chốt sau:

• Kích thước: Phổ biến từ DN15 đến DN300, phù hợp với mọi quy mô từ hệ thống nhỏ đến đường ống trung chuyển lớn.

• Áp suất cài đặt & áp suất làm việc: Đây là hai thông số quan trọng nhất cần được tính toán kỹ lưỡng theo sơ đồ thiết kế hệ thống.

• Nhiệt độ tối đa: Ảnh hưởng trực tiếp đến độ bền của lò xo và gioăng làm kín bên trong.

• Tiêu chuẩn mặt bích: JIS, ANSI hoặc DIN (cần khớp với tiêu chuẩn mặt bích sẵn có trên hệ thống đường ống).

So Sánh Van An Toàn Mặt Bích Và Van Ren

Trong khi van an toàn mặt bích là "ông vua" của các hệ thống công nghiệp nặng nhờ khả năng chịu áp vượt trội và sự chắc chắn tuyệt đối, thì van nối ren thường chỉ phù hợp cho các hệ thống nhỏ, ít rung chấn. Sai lầm phổ biến của khách hàng là chọn van nối ren cho đường ống áp lực cao, dẫn đến nguy cơ bung ren và rò rỉ cực kỳ nguy hiểm. Sự chắc chắn của kết nối mặt bích giúp giảm thiểu các điểm yếu tại mối nối, đảm bảo sự an toàn dài hạn.

Tại Sao Van An Toàn Cần Được Hiệu Chỉnh Chính Xác?

Hiệu chỉnh áp suất không chỉ là một con số, đó là "giới hạn đỏ" của hệ thống. Nếu không hiệu chỉnh đúng, các hiện tượng như Blowdown (áp suất giảm đến khi van đóng lại) hay Overpressure (áp suất vượt quá ngưỡng an toàn) sẽ làm giảm tuổi thọ hệ thống nhanh chóng. Việc hiệu chỉnh chuẩn xác giúp kéo dài chu kỳ bảo trì và tối ưu hóa năng suất hoạt động của máy móc.

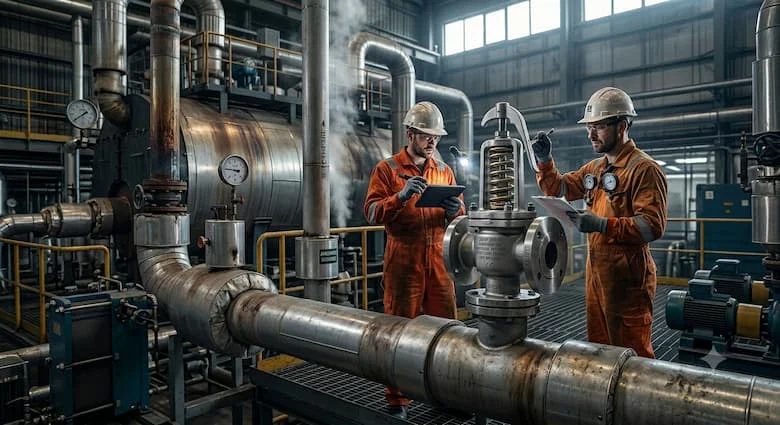

Ứng Dụng Thực Tế Trong Công Nghiệp

Các Hệ Thống Sử Dụng Van An Toàn

Thiết bị này xuất hiện trong mọi ngành công nghiệp mũi nhọn, đóng vai trò bảo vệ cốt lõi:

• Nồi hơi & Hệ thống hơi: Bảo vệ lò hơi khỏi nguy cơ quá áp, nổ bình chứa hơi nóng vốn rất phổ biến trong các nhà máy dệt, nhuộm, thực phẩm.

• Khí nén: Điều tiết áp suất trong các bình chứa khí nén lớn của các xưởng cơ khí, nhà máy lắp ráp.

• Hóa chất & Dầu khí: Xả áp an toàn cho các đường ống dẫn chất lỏng độc hại, ngăn ngừa rò rỉ gây ô nhiễm môi trường.

• Hệ thống thủy lực: Ngăn ngừa sự gia tăng áp suất đột ngột làm hư hỏng các bộ truyền động và bơm thủy lực.

Những sai lầm thường gặp: Rất nhiều nhà máy sử dụng van dân dụng cho hệ thống công nghiệp hoặc bỏ qua khâu kiểm định định kỳ. Hậu quả thường thấy là van bị kẹt lò xo, không xả áp khi cần, dẫn đến hư hỏng dây chuyền sản xuất hoặc gây ra các sự cố mất an toàn lao động nghiêm trọng. Việc sử dụng vật liệu không phù hợp (ví dụ dùng van gang cho hóa chất ăn mòn) cũng là nguyên nhân gây ra sự cố sớm.

Hướng Dẫn Chọn Và Bảo Trì Hiệu Quả

Checklist Chọn Van An Toàn Mặt Bích

1. Xác định lưu chất: Lưu chất là khí, hơi hay chất lỏng? Độ nhớt và tính ăn mòn ra sao?

2. Kiểm tra áp suất hệ thống: Xác định chính xác ngưỡng set pressure cần bảo vệ.

3. Xác định nhiệt độ làm việc: Đảm bảo vật liệu thân van và lò xo chịu được nhiệt độ vận hành tối đa.

4. Chọn vật liệu: Inox cho môi trường khắc nghiệt, gang hoặc thép cho các hệ thống thông thường.

5. Chọn tiêu chuẩn mặt bích: Đảm bảo khớp với tiêu chuẩn của hệ thống đường ống hiện tại (JIS, ANSI, DIN).

6. Kiểm tra giấy tờ: Yêu cầu cung cấp chứng chỉ xuất xứ CO/CQ và kết quả kiểm định áp lực trước khi đưa vào vận hành.

Lưu Ý Lắp Đặt & Bảo Trì

• Lắp đặt van theo đúng chiều dòng chảy đã được ký hiệu trên thân van.

• Đường ống xả phải thông thoáng, không được bịt kín hoặc khóa lại để tránh áp suất dội ngược.

• Thực hiện kiểm tra thủ công định kỳ thông qua tay giật để đảm bảo đĩa van không bị dính.

• Vệ sinh bộ phận seat (ghế van) và lò xo mỗi 6-12 tháng để loại bỏ cặn bẩn tích tụ.

FAQ SEO: Những Câu Hỏi Thường Gặp

1.Van an toàn mặt bích dùng để làm gì?

Thiết bị này dùng để tự động xả áp, bảo vệ các thiết bị chịu áp lực khỏi sự cố quá áp gây nguy hiểm.

2.Van an toàn hoạt động như thế nào?

Van hoạt động dựa trên sự cân bằng lực đối kháng giữa lực nén lò xo và áp suất của lưu chất trong đường ống.

3.Khi nào nên dùng van mặt bích thay vì van ren?

Nên dùng van mặt bích khi hệ thống yêu cầu đường ống lớn, chịu áp lực cao và cần sự chắc chắn, chuyên nghiệp trong môi trường rung chấn.

4.Van an toàn inox có ưu điểm gì?

Van inox vượt trội ở khả năng chống ăn mòn, chịu được hóa chất, nhiệt độ cao và đảm bảo tính thẩm mỹ, vệ sinh.

5.Bao lâu nên kiểm định van an toàn?

Kiểm định nên được thực hiện định kỳ theo quy định của pháp luật hoặc ít nhất 1 lần/năm để đảm bảo tính an toàn cho hệ thống.

Kết Luận

Việc sử dụng van an toàn mặt bích là yêu cầu bắt buộc để đảm bảo sự ổn định và an toàn tuyệt đối cho bất kỳ hệ thống áp lực công nghiệp nào. Không chỉ giúp bảo vệ máy móc khỏi sự cố nổ hoặc rò rỉ, thiết bị này còn là khoản đầu tư thông minh giúp doanh nghiệp giảm thiểu chi phí rủi ro và tuân thủ các quy tắc an toàn nghiêm ngặt theo quy định.
